Віддільник сторонніх предметів для зернових культур

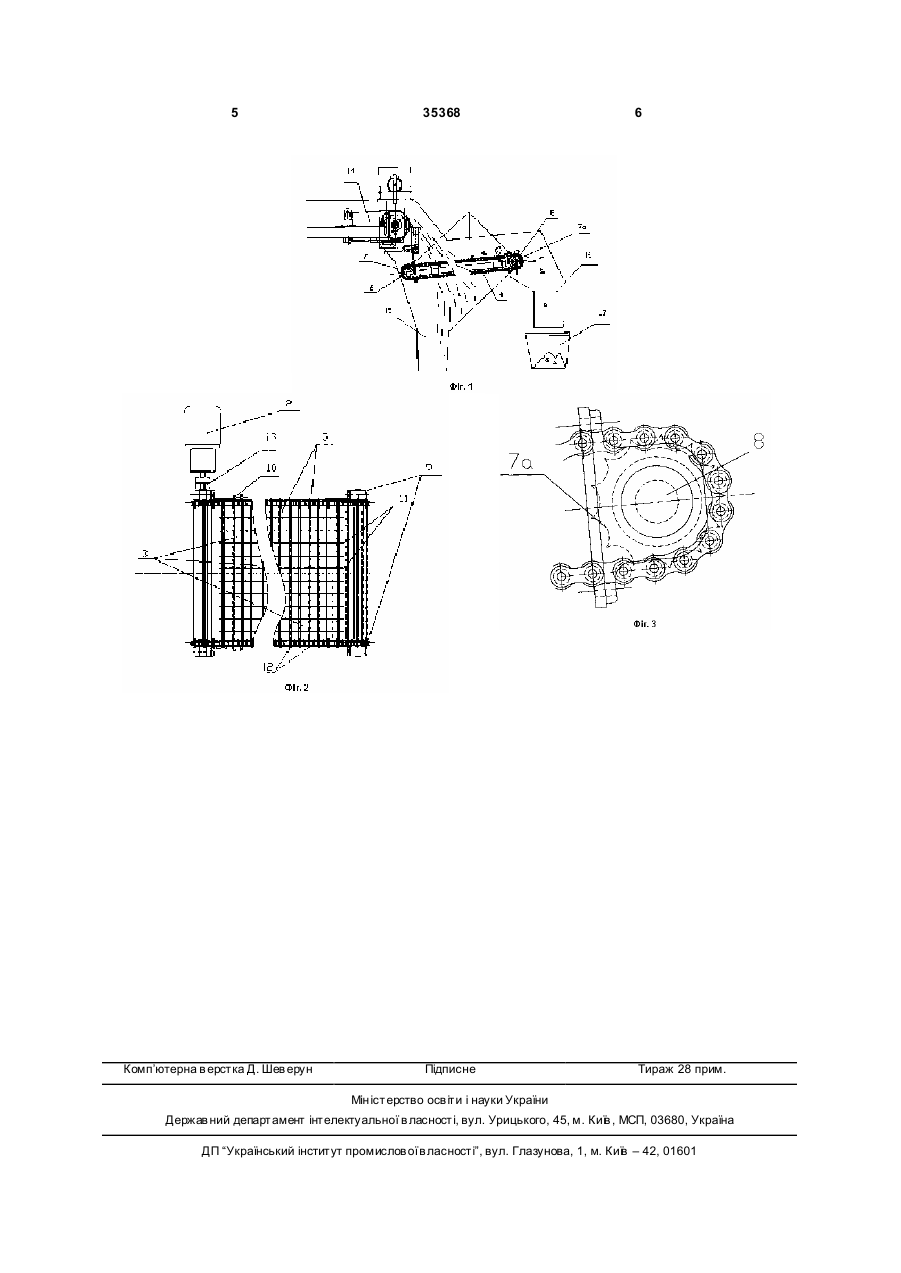

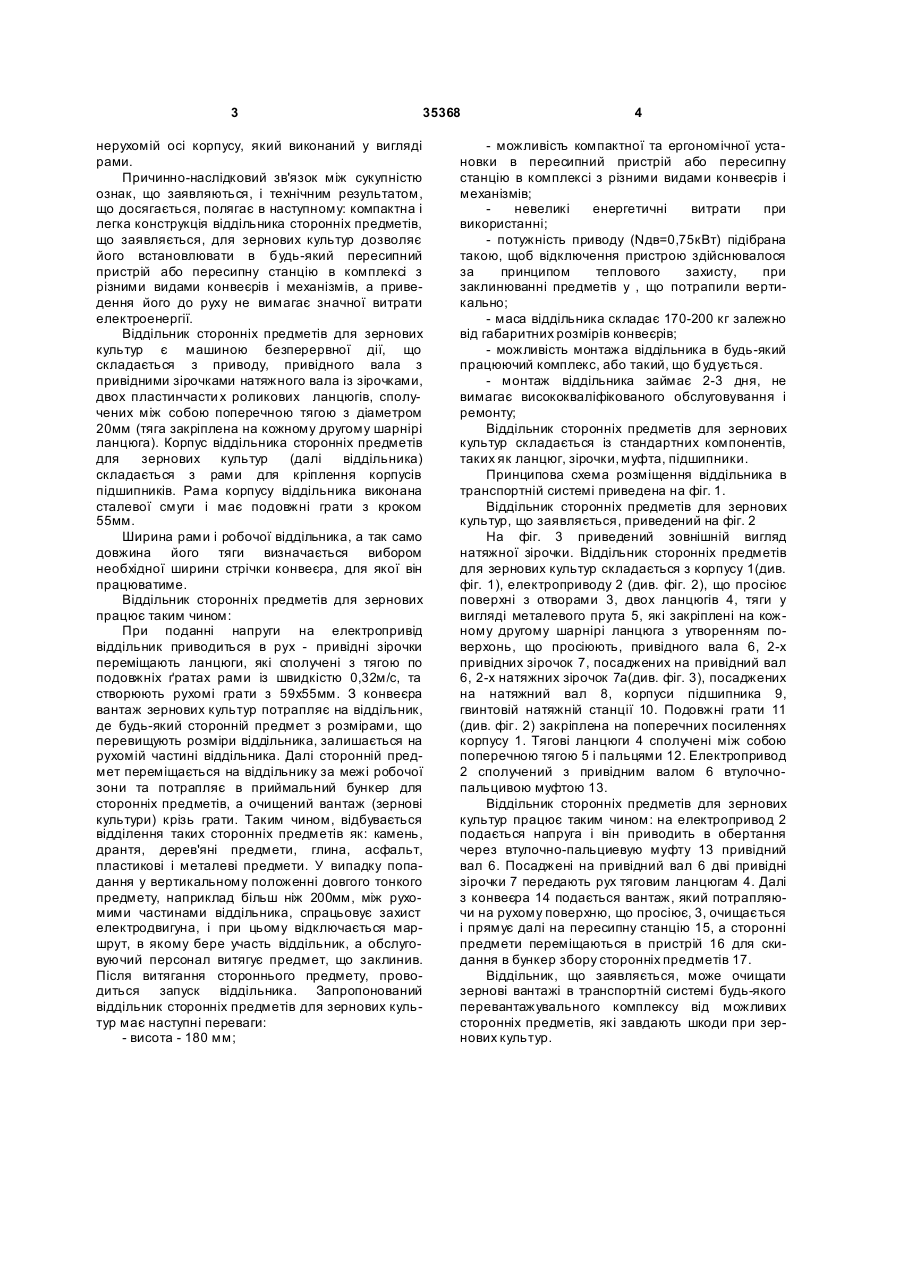

Віддільник сторонніх предметів для зернових культур, що містить корпус з електроприводом і просіювальною поверхнею з отворами, який має 3 35368 нерухомій осі корпусу, який виконаний у вигляді рами. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, і технічним результатом, що досягається, полягає в наступному: компактна і легка конструкція віддільника сторонніх предметів, що заявляється, для зернових культур дозволяє його встановлювати в будь-який пересипний пристрій або пересипну станцію в комплексі з різними видами конвеєрів і механізмів, а приведення його до руху не вимагає значної витрати електроенергії. Віддільник сторонніх предметів для зернових культур є машиною безперервної дії, що складається з приводу, привідного вала з привідними зірочками натяжного вала із зірочками, двох пластинчасти х роликових ланцюгів, сполучених між собою поперечною тягою з діаметром 20мм (тяга закріплена на кожному другому шарнірі ланцюга). Корпус віддільника сторонніх предметів для зернових культур (далі віддільника) складається з рами для кріплення корпусів підшипників. Рама корпусу віддільника виконана сталевої смуги і має подовжні грати з кроком 55мм. Ширина рами і робочої віддільника, а так само довжина його тяги визначається вибором необхідної ширини стрічки конвеєра, для якої він працюватиме. Віддільник сторонніх предметів для зернових працює таким чином: При поданні напруги на електропривід віддільник приводиться в рух - привідні зірочки переміщають ланцюги, які сполучені з тягою по подовжніх ґратах рами із швидкістю 0,32м/с, та створюють рухомі грати з 59х55мм. З конвеєра вантаж зернових культур потрапляє на віддільник, де будь-який сторонній предмет з розмірами, що перевищують розміри віддільника, залишається на рухомій частині віддільника. Далі сторонній предмет переміщається на віддільнику за межі робочої зони та потрапляє в приймальний бункер для сторонніх предметів, а очищений вантаж (зернові культури) крізь грати. Таким чином, відбувається відділення таких сторонніх предметів як: камень, дрантя, дерев'яні предмети, глина, асфальт, пластикові і металеві предмети. У випадку попадання у вертикальному положенні довгого тонкого предмету, наприклад більш ніж 200мм, між рухомими частинами віддільника, спрацьовує захист електродвигуна, і при цьому відключається маршрут, в якому бере участь віддільник, а обслуговуючий персонал витягує предмет, що заклинив. Після витягання стороннього предмету, проводиться запуск віддільника. Запропонований віддільник сторонніх предметів для зернових культур має наступні переваги: - висота - 180 мм; 4 - можливість компактної та ергономічної установки в пересипний пристрій або пересипну станцію в комплексі з різними видами конвеєрів і механізмів; невеликі енергетичні витрати при використанні; - потужність приводу (Nдв=0,75кВт) підібрана такою, щоб відключення пристрою здійснювалося за принципом теплового захисту, при заклинюванні предметів у , що потрапили вертикально; - маса віддільника складає 170-200 кг залежно від габаритних розмірів конвеєрів; - можливість монтажа віддільника в будь-який працюючий комплекс, або такий, що будується. - монтаж віддільника займає 2-3 дня, не вимагає висококваліфікованого обслуговування і ремонту; Віддільник сторонніх предметів для зернових культур складається із стандартних компонентів, таких як ланцюг, зірочки, муфта, підшипники. Принципова схема розміщення віддільника в транспортній системі приведена на фіг. 1. Віддільник сторонніх предметів для зернових культур, що заявляється, приведений на фіг. 2 На фіг. 3 приведений зовнішній вигляд натяжної зірочки. Віддільник сторонніх предметів для зернових культур складається з корпусу 1(див. фіг. 1), електроприводу 2 (див. фіг. 2), що просіює поверхні з отворами 3, двох ланцюгів 4, тяги у вигляді металевого прута 5, які закріплені на кожному другому шарнірі ланцюга з утворенням поверхонь, що просіюють, привідного вала 6, 2-х привідних зірочок 7, посаджених на привідний вал 6, 2-х натяжних зірочок 7а(див. фіг. 3), посаджених на натяжний вал 8, корпуси підшипника 9, гвинтовій натяжній станції 10. Подовжні грати 11 (див. фіг. 2) закріплена на поперечних посиленнях корпусу 1. Тягові ланцюги 4 сполучені між собою поперечною тягою 5 і пальцями 12. Електропривод 2 сполучений з привідним валом 6 втулочнопальцивою муфтою 13. Віддільник сторонніх предметів для зернових культур працює таким чином: на електропривод 2 подається напруга і він приводить в обертання через втулочно-пальциевую муфту 13 привідний вал 6. Посаджені на привідний вал 6 дві привідні зірочки 7 передають рух тяговим ланцюгам 4. Далі з конвеєра 14 подається вантаж, який потрапляючи на рухому поверхню, що просіює, 3, очищається і прямує далі на пересипну станцію 15, а сторонні предмети переміщаються в пристрій 16 для скидання в бункер збору сторонніх предметів 17. Віддільник, що заявляється, може очищати зернові вантажі в транспортній системі будь-якого перевантажувального комплексу від можливих сторонніх предметів, які завдають шкоди при зернових культур. 5 Комп’ютерна в ерстка Д. Шев ерун 35368 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
