Формула / Реферат

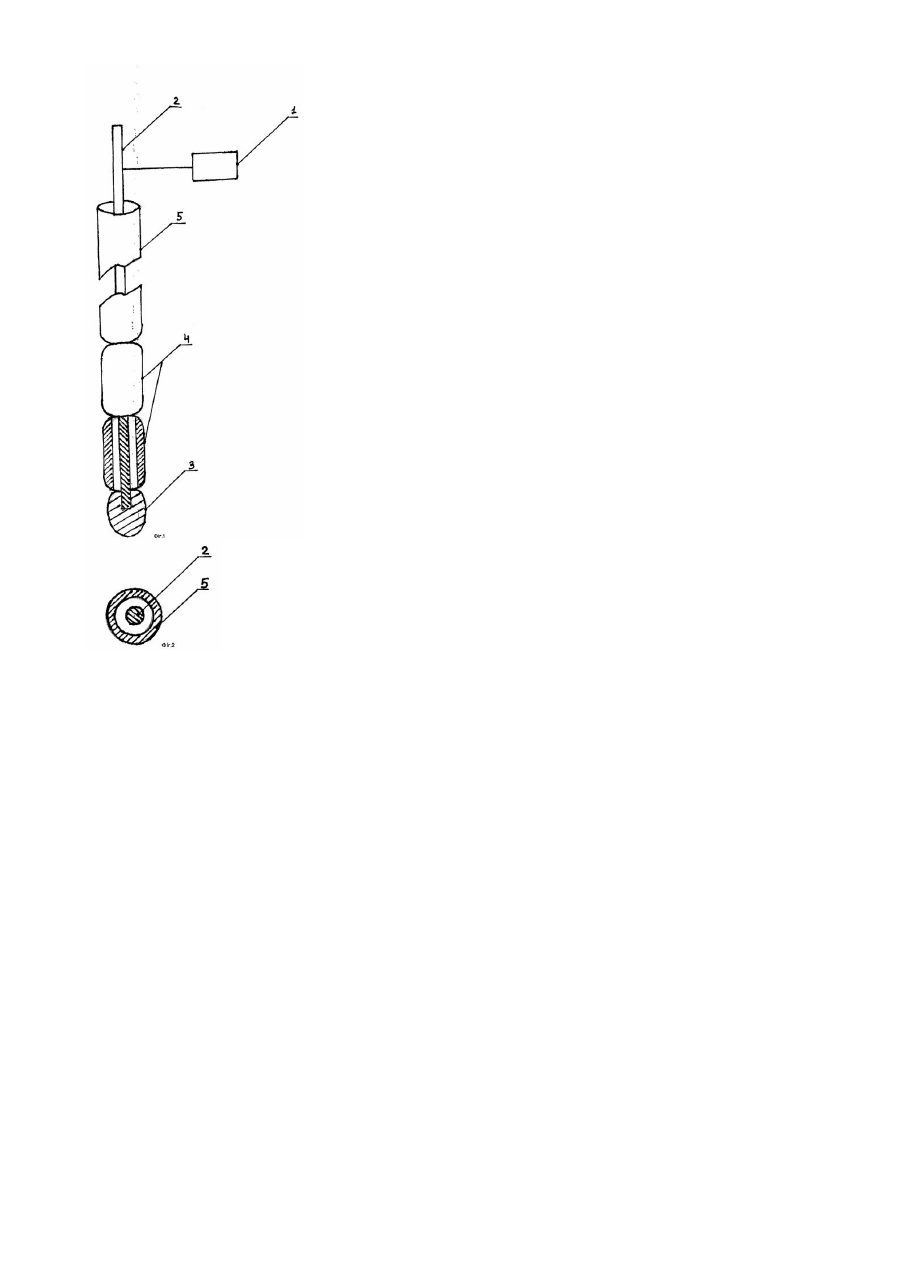

Пристрій для бужування стравоходу, що містить поперечний вібратор, трубчастий буж і буж-струну, з'єднаний з вібратором і розміщений коаксіально усередині трубчастого бужа, який відрізняється тим, що трубчастий буж виконаний у вигляді набору знімних сегментів, а його внутрішній діаметр - більшим зовнішнього діаметра бужа-струни на амплітуду коливань останньої.

Текст

Винахід стосується хірургії, точніше, засобів лікування опіків і рубцевих звужень стравоходу, насамперед з множинними і довгими стриктурами. Відомий пристрій для бужування стравоходу по а.с. СРСР №1669449 А1 (М.кл. 5 А61Н23/00, пр.23.11.87). Воно містить трубчастий буж і вібратор, який приєднується до проксимального боку бужа. До комплекту також входять нитка-напрямляч з обважнювачем. Згаданий пристрій дозволяє здійснити вібраційне розширення стриктур стравоходу. До його недоліків слід віднести відсутність рівномірного впливу по всій довжині стриктури за рахунок того, що вібрація передається з проксимального боку, і частина хвилі гаситься м'якими тканинами порожнини рта і глотки. До ділянки стриктури, де знаходиться буж, вібрація надходить вже значно ослабленою. Цей недолік особливо відбивається при довгих і множинних стриктура х, на яких здійснюється додаткове гасіння вібрації. Найбільш близьким до винаходу по суті і результату, що досягається, є пристрій для бужування стравоходу який описано у статті В.Н.Сотникова и співавторів (див. В.Н. Сотников, Т.А. Логинова и др. Вибрационный способ бужирования при рубцовых стриктурах пищевода.-Хирургия, №8, 1997, с.25). Він містить поперечний вібратор і буж. Вібратор складається з електродвигуна з насадкою, яка установлена на ньому з можливістю обертання. До складу поперечного вібратора входить також ексцентрик. Буж виконаний у вигляді бужа-струни і трубчастого бужа, які розташовані коаксіальне. При цьому буж-струна з прікріпленим на дистальному боці ексцентриком приєднаний до насадки вібратора. На кінці трубчастого бужа є наконечник, який запобігає його руйнуванню вібрацією бужа-струни. Описаний пристрій дозволяє здійснити вплив більш ефективно, т.я. більша частина поперечної вібрації припадає на кінець бужа завдяки обертанню ексцентрика. Трубчастий буж встановлюється над стриктурою і поступово просувається усередину неї по мірі її розширення, яке здійснюється за рахунок поперечної вібрації бужа-струни усередині нього. Але оскільки ексцентрик встановлено на дистальному кінці бужа, при довгих і множинних стриктура х вібрація значно ослаблюється в проксимальних відділках стриктури, що також приводить до зниження ефективності процедури. ; В основу винаходу поставлене завдання створення удосконаленого пристрою, у якому ефективність бужування по всій довжині зміненої ділянки стравоходу при довгих і множинних стриктурах забезпечується автономністю вібрації різних частин бужа і за рахунок цього більш рівномірним впливом. Поставлене завдання вирішується тим, що у пристрої для бужування стравоходу, який містить поперечний вібратор, трубчастий буж і буж-струн у, при цьому буж-струна з'єднаний з вібратором і розміщений коаксіальне усередині трубчастого бужа, згідно з винаходом трубчастий буж виконаний у вигляді набору знімних сегментів, а його внутрішній діаметр більшим зовнішнього діаметру бужа-струни на амплітуду коливань останньої. Виконання трубчастих бужів сегментованими і відокремленими дозволяє здійснити автономне функціонування кожного з сегментів, що у разі множинних і довгих стриктур дозволяє здійснити бужування різних ділянок стравоходу, навіть якщо частина сегментів виявляється затиснутою зовнішніми тканинами. Заявнику невідомі приклади уведення сегментованих трубчастих бужів з відокремленими один від одного сегментами у склад пристрою для бужування і забезпечення за рахунок цього рівномірності впливу по всій довжині стравоходу. Приклад виконання винаходу ілюстр ується кресленнями, на яких зображені: Фіг.1 - загальний вигляд пристрою; Фіг.2 - теж саме, переріз по А-А. У подальшому викладенні винахід описується у деталях, які наведені для даного конкретного прикладу, який показано на кресленні. Кількість прикладів не обмежена згаданим кресленням. Пристрій містить поперечний вібратор 1, до якого приєднано бужа-струну 2 з пластмасовою оливою 3 на дистальному кінці. Коаксіальне на бужі-струні 2 розташовані сегменти 4 трубчастого бужа 5. При цьому вони прикріплюються один до одного тільки за рахунок бужа-струни 2. Пристрій працює наступним чином. На підготовчому етапі при рентгенологічному обстеженні виявляють діаметр самого вузького місця стриктури. Підбирають стандартизований буж по шкалі Шар'єра, на один розмір менше. Буж-струну 2 уводять до стравоходу таким чином, щоб довжина сегментованої частини відповідала довжині стриктури. Доцільно у зоні ротоглотки розташовува ти цілісну ділянку тр убчастого бужа 5. За цим бужструн у 2 приєднують до вібратора 1. На цьому етапі пристрій готовий до роботи. При роботі вібратор 1 створює поперечну вібрацію, яка передається по бужу-струні 2 сегментам 4 трубчастого бужа 5. Вони, торкаючись своїми зовнішніми стінками стриктури, впливають на неї і розширюють за рахунок власної вібрації. Амплитуда вібрацій струни 2 обирається такою, щоб буж-струна 2 торкався при коливанні внутрішніх стінок трубчастого бужа 5. При цьому якщо якийсь з сегментів 4 знаходиться у більш вузькому місці і його вібрація утруднена, це не впливає на коливання інших. Використання винаходу у відмінність від усіх відомих засобів аналогічного призначення забезпечує можливість рівномірного впливу на всьому протязі стриктури за рахунок автономності роз'єднаних сегментів трубчасто го бужа.

Дивитися

Додаткова інформація

Назва патенту англійською

Device for bougieurage of esophagus

Автори англійською

Boiko Valerii Volodymyrovych, Skrypko Valerii Anatoliiovych, Dalavurak Volodymyr Petrovych, Boiko Liudmyla Oleksandrivna, Boiko Liudmyla Oleksandrivna, Savvi Serhii Oleksandrovych, Lykhman Viktor Mykolaiovych

Назва патенту російською

Устройство для бужирования пищевода

Автори російською

Бойко Валерий Владимирович, Скрипко Валерий Анатольевич, Далавурак Владимир Петрович, Бойко Людмила Александровна, Савви Сергей Александрович, Лихман Виктор Николаевич

МПК / Мітки

МПК: A61H 23/00, A61H 15/00

Мітки: пристрій, стравоходу, бужування
