Привід до енергозрошувального комплексу

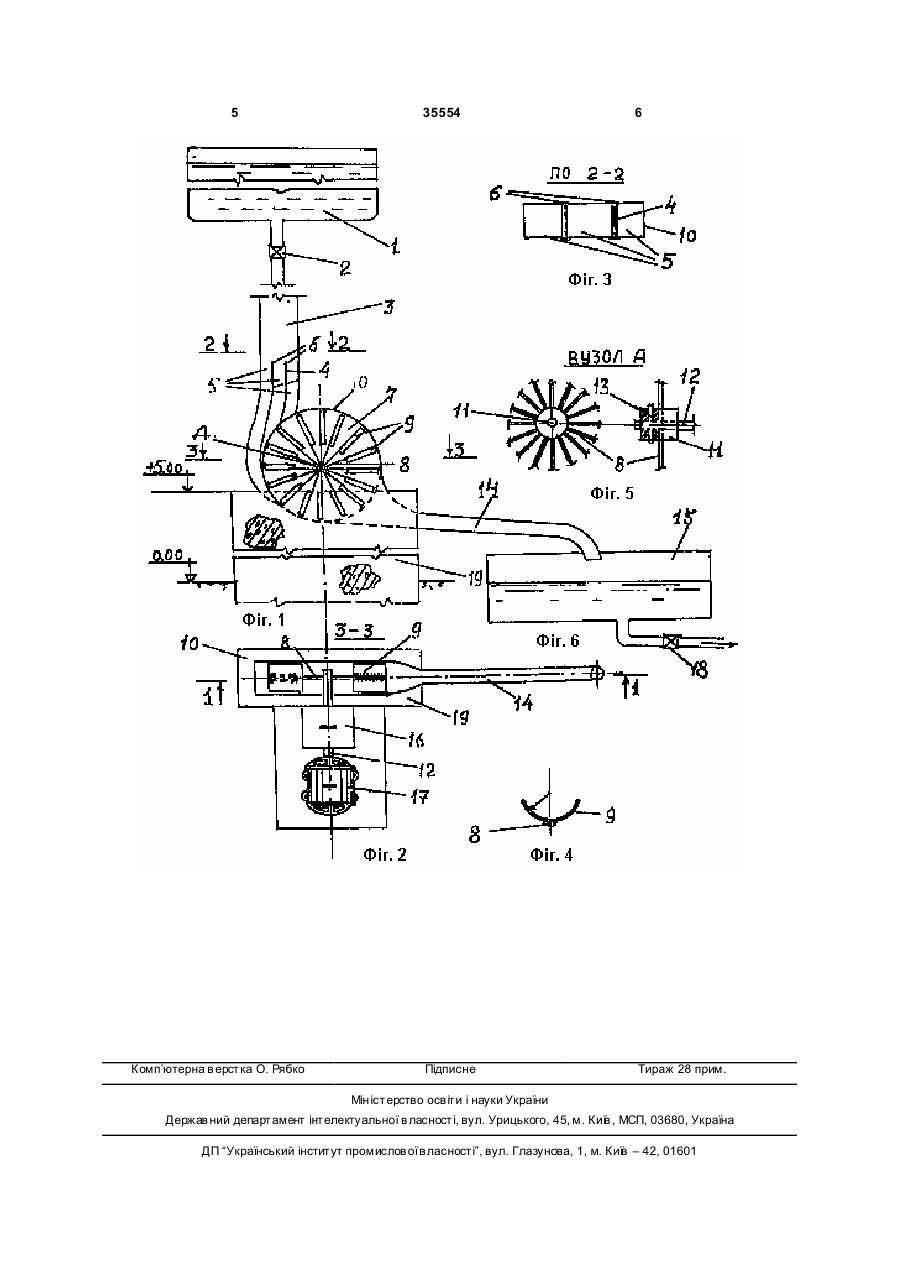

Привід до енергозрошувального комплексу, що включає накопичувач енергії, жорстко закріплений за допомогою стояка у фундаменті і з'єдна 3 35554 накопичувальна ємність виконана у вигляді ємності для води, встановленої на стояку згідно визначеній розрахунком висоті, трубопровід виконаний перемінного перерізу на підході до встановленої камери робочого органу, поділеного на рукави вздовжного криволінійного профілю, виконаного з можливістю огинання камер зовні під загальним кутом 110° відносно його центру, а кількість лопатей якого визначена розрахунком. Між суттєвими ознаками і задачею корисної моделі існує наступний причинно-наслідковий зв'язок: на відміну від прототипу, у якому зважаючи на слабку кінетичну енергію повітря порівняно з водою, виникає необхідність значно збільшува ти розмір лопатей, повітряних каналів та інших конструктивних елементів, що призводить до перевитрати матеріалів, у замовленій корисній моделі застосована вода, енергетичний потенціал якої у декілька разів перевищує повітря. на відміну від прототипу, у якому прискорення швидкості повітря здійснене застосуванням дифузору, у замовленій корисній моделі воно здійснене за рахунок водоспаду. на відміну від прототипу, у якому внаслідок змін напрямку вітру ди фузор необхідно обладнати обертовим пристроєм, у замовленій корисній моделі обертовий пристрій не потрібен. на відміну від прототипу, у якому максимальна кількість одночасно задіяних в роботі лопатей, що може бути застосована у вітроколесі складає 15%, у замовленій корисній моделі вона може досягти 30% від загальної їх кількості. на відміну від прототипу, у якому для забезпечення стійкості установки від вітрового навантаження необхідно будувати потужний фундамент, у замовленій корисній моделі такий потужний фундамент не потрібен. на відміну від прототипу, у якому повітропровід має три коліна, що знижує ккд установки, у замовленій корисній моделі таких колін немає і застосований майже прямолінійний повітропровід. на відміну від прототипу, у якому вежа має суттєві ослаблення перерізу у зоні приєднання до неї повітропровода, у замовленій корисній моделі такий недолік у водопроводі відсутній. на відміну від прототипу, у якому не застосований мультиплікатор, що значно ускладнює роботу прототипу при зміні потужності вітру, у замовленій корисній моделі він застосований. на відміну від прототипу, у якому з метою уникнення аварійних ситуацій в дифузорі застосовані клапани скиду тиску повітря, у замовленій корисній моделі в таких клапанах потреби немає. на відміну від прототипу, у якому обертальність дифузору досягнена застосуванням флюгеру, у замовленій корисній моделі він не потрібен. 4 на відміну від прототипу, у якому відпрацьоване у вітроколесі повітря іде на скид, у замовленій корисній моделі вода використана для зрошення. Таким чином, завдяки удосконаленню цілої низки конструктивних елементів корисної моделі може бути підвищена її дієздатність і продуктивність при зниженні капітальних витрат. Суть корисної моделі пояснюється кресленнями, на яких показано: На Фіг.1 Загальний вигляд приводу з накопичувальною ємністю. На Фіг.2 План агрегату по 3-3. На Фіг.3 Переріз по 2-2. На Фіг.4 Поперечний переріз лопаті. На Фіг.5 Вузол А у двох проекціях. На Фіг.6 Проміжна ємність з водою, призначена до зрошення. Корисна модель складена з наступних елементів: Накопичувальна ємність для води 1, вентиль 2 на водопроводі 3, перегородки 4 розподільні рукави 5, опорні стрижні 6 до рукавів 5, водоколесо 7, вісі 8 до лопатей 9, кожух 10 до водоколеса 7, втулка 11 до водоколеса 7 і до валу 12 мультиплікатора 16, стопорний гвинт 13 у втулці 11, скидний трубопровід 14 для відпрацьованої на енергетику води, спрямованої у проміжну ємність 15, генератор струму 17, вентиль 18 скиду води на зрошення. Привід до енергозрошувального комплексу працює наступним чином: накопичена за допомогою хвильових насосних установок у накопичувальної ємності 1 вода крізь вентиль 2 стікає з прискоренням по вертикально встановленому трубопроводу 3, довжина якого безпосередньо впливає на потужність комплексу, визначена розрахунком і який поділений за допомогою перегородок 4, приєднаних до опорних стрижнів 5 на три рукави 6, спрямовуючих воду у водоколесо 7, обладнане лопатями 9, приєднаними зо допомогою зварного шву до вісей 8, стопорні гвинти 13 жорстко з'єднують втулку 11 з головним валом 12, до якого кінематично приєднаний мультиплікатор 16, з генератором струму 17. Відпрацьована вода за допомогою трубопроводу 14 стікає у проміжну ємність 15, з якої крізь вентиль 18 подається на зрошувальні ділянки. Основою конструкції, що забезпечує стійкість, - є фундамент з залізобетону 19. Таким чином, запропонована корисна модель „Привід до генератора струму енергозрошувального комплексу" у порівнянні з прототипом має суттєві переваги стосовно питомої матеріалоємності конструкцій і продуктивності роботи, а тому буде мати промислове застосування 5 Комп’ютерна в ерстка О. Рябко 35554 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
