Пристрій для визначення дисперсного складу подрібнених матеріалів
Формула / Реферат
Пристрій для визначення дисперсного складу подрібнених матеріалів, що містить систему підготовки і подачі повітря у насадку з наважкою порошку і циліндри сепараторів для відвіювання окремих фракцій, який відрізняється тим, що циліндри сепараторів виконані у вигляді коротких труб різного діаметра, частково вставлених одна в одну, а між ним встановлені пристрої для відбору осілих частинок порошку.
Текст

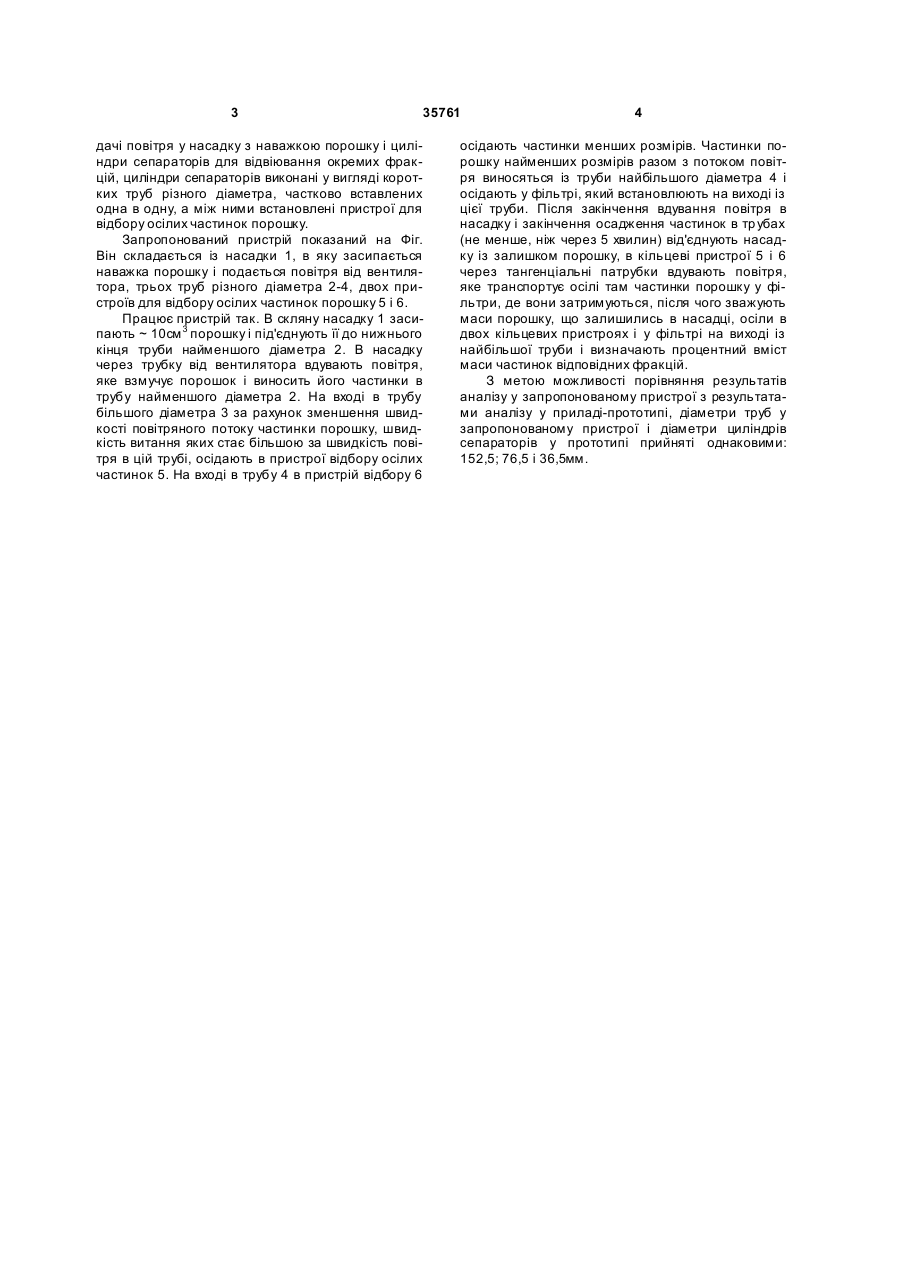

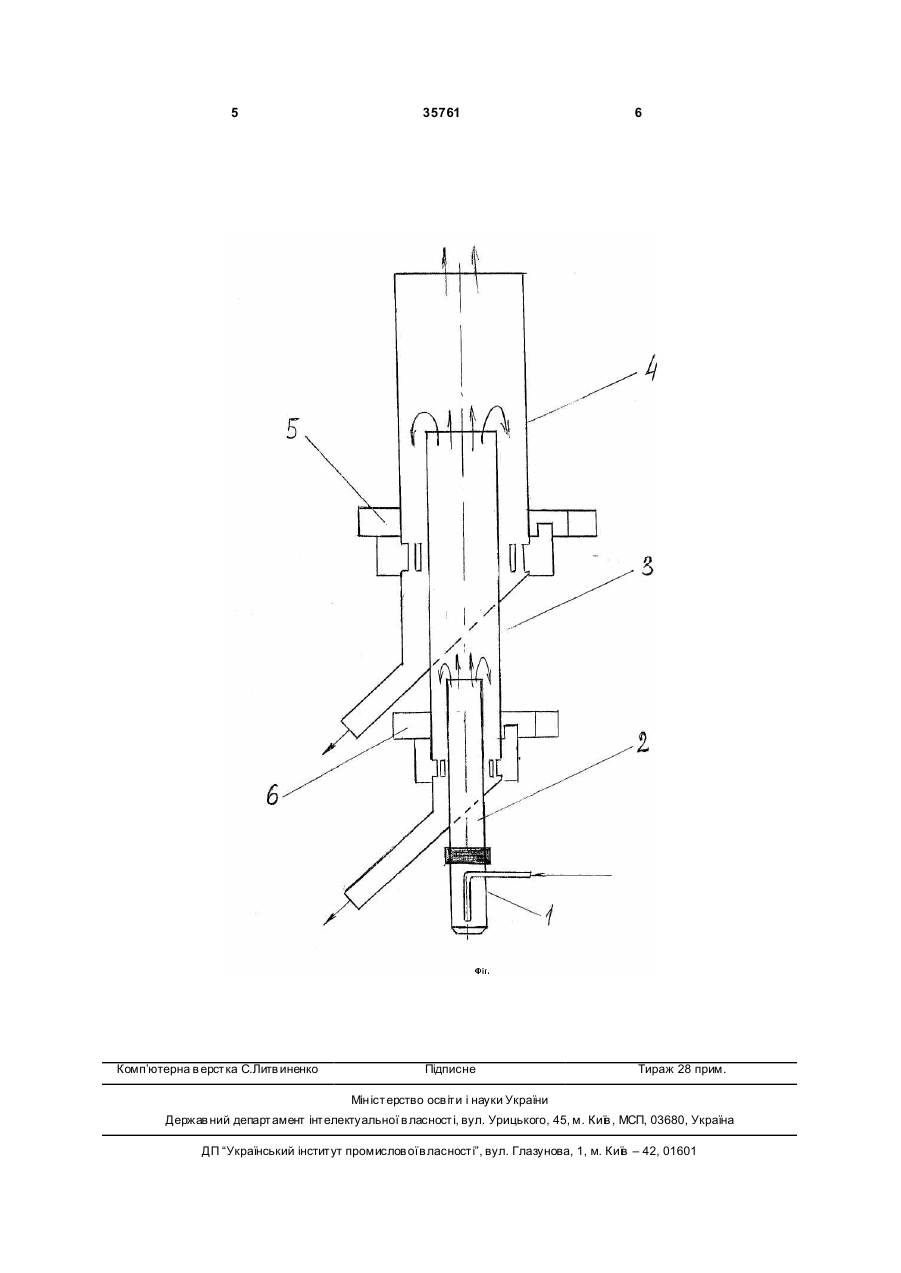

Пристрій для визначення дисперсного складу подрібнених матеріалів, що містить систему підго 3 35761 дачі повітря у насадку з наважкою порошку і циліндри сепараторів для відвіювання окремих фракцій, циліндри сепараторів виконані у вигляді коротких труб різного діаметра, частково вставлених одна в одну, а між ними встановлені пристрої для відбору осілих частинок порошку. Запропонований пристрій показаний на Фіг. Він складається із насадки 1, в яку засипається наважка порошку і подається повітря від вентилятора, трьох труб різного діаметра 2-4, двох пристроїв для відбору осілих частинок порошку 5 і 6. Працює пристрій так. В скляну насадку 1 засипають ~ 10см 3 порошку і під'єднують її до нижнього кінця труби найменшого діаметра 2. В насадку через трубку від вентилятора вдувають повітря, яке взмучує порошок і виносить його частинки в трубу найменшого діаметра 2. На вході в трубу більшого діаметра 3 за рахунок зменшення швидкості повітряного потоку частинки порошку, швидкість витання яких стає більшою за швидкість повітря в цій трубі, осідають в пристрої відбору осілих частинок 5. На вході в трубу 4 в пристрій відбору 6 4 осідають частинки менших розмірів. Частинки порошку найменших розмірів разом з потоком повітря виносяться із труби найбільшого діаметра 4 і осідають у фільтрі, який встановлюють на виході із цієї труби. Після закінчення вдування повітря в насадку і закінчення осадження частинок в тр убах (не менше, ніж через 5 хвилин) від'єднують насадку із залишком порошку, в кільцеві пристрої 5 і 6 через тангенціальні патрубки вдувають повітря, яке транспортує осілі там частинки порошку у фільтри, де вони затримуються, після чого зважують маси порошку, що залишились в насадці, осіли в двох кільцевих пристроях і у фільтрі на виході із найбільшої труби і визначають процентний вміст маси частинок відповідних фракцій. З метою можливості порівняння результатів аналізу у запропонованому пристрої з результатами аналізу у приладі-прототипі, діаметри труб у запропонованому пристрої і діаметри циліндрів сепараторів у прототипі прийняті однаковими: 152,5; 76,5 і 36,5мм. 5 Комп’ютерна в ерстка C.Литв иненко 35761 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for determination of disperse content of milled materials
Автори англійськоюKuts Viktor Petrovych
Назва патенту російськоюУстройство для определения дисперсного состава измельченных материалов
Автори російськоюКуц Виктор Петрович
МПК / Мітки
МПК: G01N 15/04
Мітки: складу, дисперсного, пристрій, матеріалів, подрібнених, визначення
