Пристрій для дуплексного зв’язку по двопровідній лінії

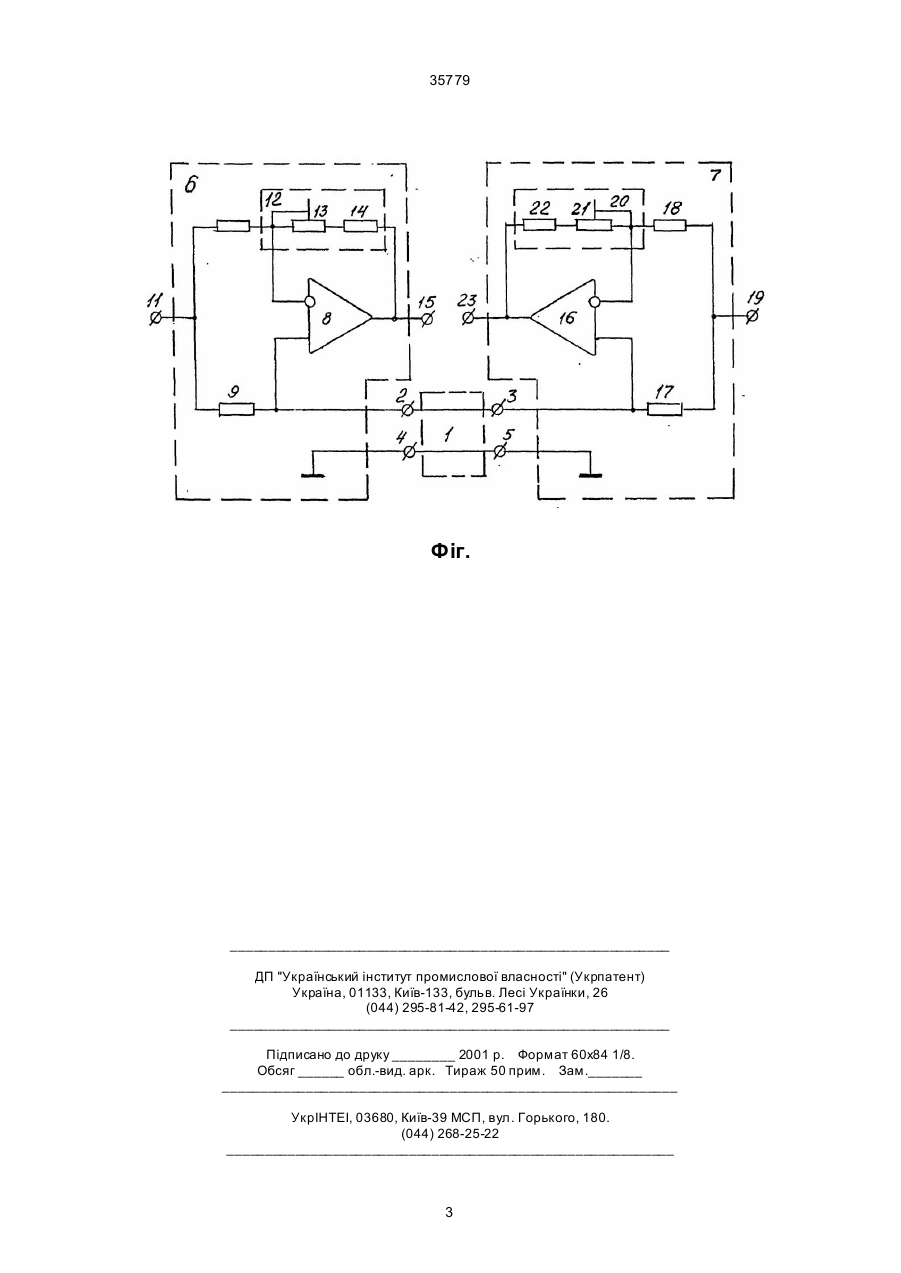

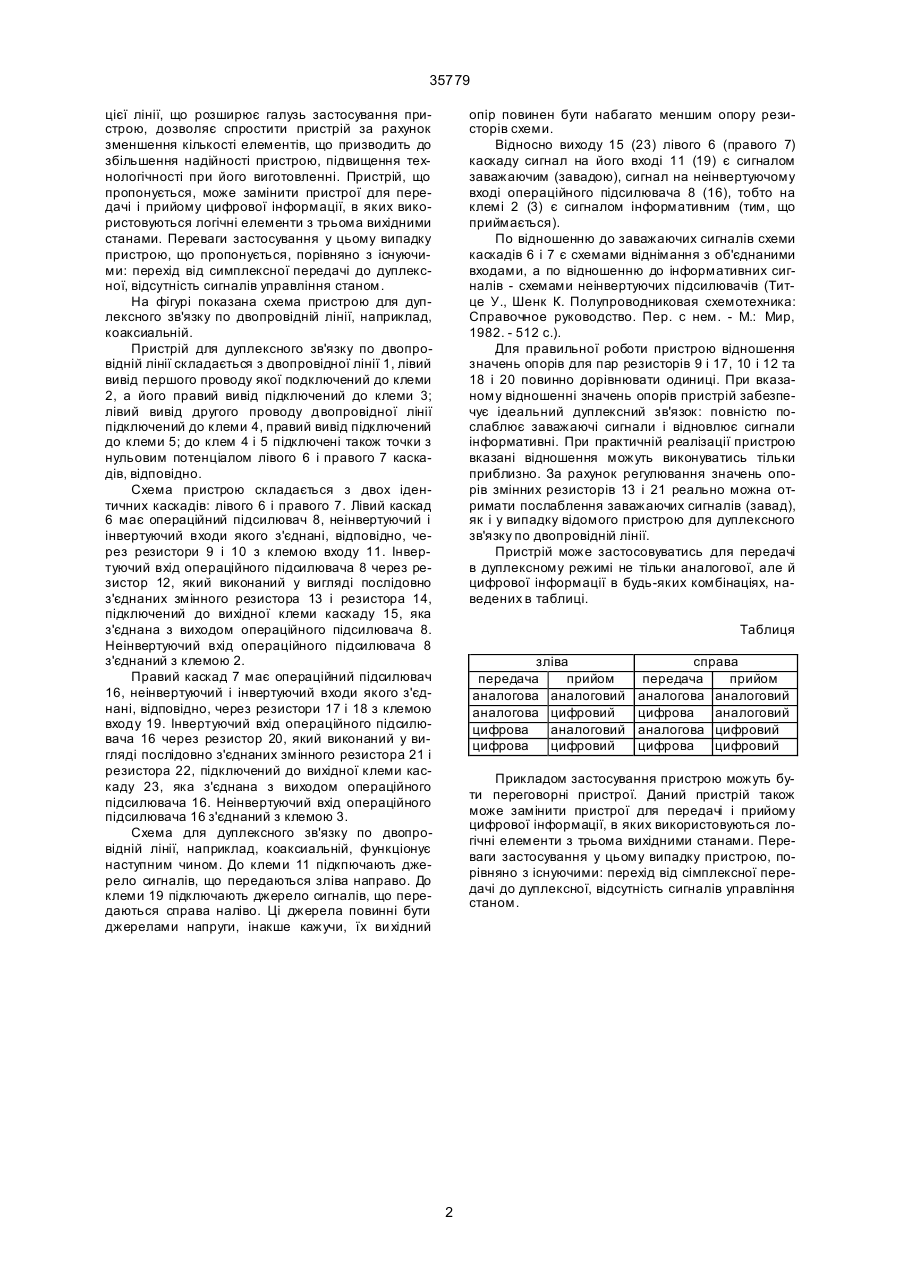

Пристрій для дуплексного зв'язку по двопровідній лінії, що містить два каскади, при цьому кожний каскад має операційний підсилювач, перший, другий, третій резистори, причому, третій резистор містить послідовно з'єднані опір та змінний опір, 35779 цієї лінії, що розширює галузь застосування пристрою, дозволяє спростити пристрій за рахунок зменшення кількості елементів, що призводить до збільшення надійності пристрою, підвищення технологічності при його виготовленні. Пристрій, що пропонується, може замінити пристрої для передачі і прийому цифрової інформації, в яких використовуються логічні елементи з трьома вихідними станами. Переваги застосування у цьому випадку пристрою, що пропонується, порівняно з існуючими: перехід від симплексної передачі до дуплексної, відсутність сигналів управління станом. На фігурі показана схема пристрою для дуплексного зв'язку по двопровідній лінії, наприклад, коаксиальній. Пристрій для дуплексного зв'язку по двопровідній лінії складається з двопровідної лінії 1, лівий вивід першого проводу якої подключений до клеми 2, а його правий вивід підключений до клеми 3; лівий вивід другого проводу двопровідної лінії підключений до клеми 4, правий вивід підключений до клеми 5; до клем 4 і 5 підключені також точки з нульовим потенціалом лівого 6 і правого 7 каскадів, відповідно. Схема пристрою складається з двох ідентичних каскадів: лівого 6 і правого 7. Лівий каскад 6 має операційний підсилювач 8, неінвертуючий і інвертуючий входи якого з'єднані, відповідно, через резистори 9 і 10 з клемою входу 11. Інвертуючий вхід операційного підсилювача 8 через резистор 12, який виконаний у вигляді послідовно з'єднаних змінного резистора 13 і резистора 14, підключений до вихідної клеми каскаду 15, яка з'єднана з виходом операційного підсилювача 8. Неінвертуючий вхід операційного підсилювача 8 з'єднаний з клемою 2. Правий каскад 7 має операційний підсилювач 16, неінвертуючий і інвертуючий входи якого з'єднані, відповідно, через резистори 17 і 18 з клемою входу 19. Інвертуючий вхід операційного підсилювача 16 через резистор 20, який виконаний у вигляді послідовно з'єднаних змінного резистора 21 і резистора 22, підключений до вихідної клеми каскаду 23, яка з'єднана з виходом операційного підсилювача 16. Неінвертуючий вхід операційного підсилювача 16 з'єднаний з клемою 3. Схема для дуплексного зв'язку по двопровідній лінії, наприклад, коаксиальній, функціонує наступним чином. До клеми 11 підкпючають джерело сигналів, що передаються зліва направо. До клеми 19 підключають джерело сигналів, що передаються справа наліво. Ці джерела повинні бути джерелами напруги, інакше кажучи, їх ви хідний опір повинен бути набагато меншим опору резисторів схеми. Відносно виходу 15 (23) лівого 6 (правого 7) каскаду сигнал на його вході 11 (19) є сигналом заважаючим (завадою), сигнал на неінвертуючому вході операційного підсилювача 8 (16), тобто на клемі 2 (3) є сигналом інформативним (тим, що приймається). По відношенню до заважаючих сигналів схеми каскадів 6 і 7 є схемами віднімання з об'єднаними входами, а по відношенню до інформативних сигналів - схемами неінвертуючих підсилювачів (Титце У., Шенк К. Полупроводниковая схемотехника: Справочное руководство. Пер. с нем. - М.: Мир, 1982. - 512 с.). Для правильної роботи пристрою відношення значень опорів для пар резисторів 9 і 17, 10 і 12 та 18 і 20 повинно дорівнювати одиниці. При вказаному відношенні значень опорів пристрій забезпечує ідеальний дуплексний зв'язок: повністю послаблює заважаючі сигнали і відновлює сигнали інформативні. При практичній реалізації пристрою вказані відношення можуть виконуватись тільки приблизно. За рахунок регулювання значень опорів змінних резисторів 13 і 21 реально можна отримати послаблення заважаючих сигналів (завад), як і у випадку відомого пристрою для дуплексного зв'язку по двопровідній лінії. Пристрій може застосовуватись для передачі в дуплексному режимі не тільки аналогової, але й цифрової інформації в будь-яких комбінаціях, наведених в таблиці. Таблиця зліва передача прийом аналогова аналоговий аналогова цифровий цифрова аналоговий цифрова цифровий справа передача прийом аналогова аналоговий цифрова аналоговий аналогова цифровий цифрова цифровий Прикладом застосування пристрою можуть бути переговорні пристрої. Даний пристрій також може замінити пристрої для передачі і прийому цифрової інформації, в яких використовуються логічні елементи з трьома вихідними станами. Переваги застосування у цьому випадку пристрою, порівняно з існуючими: перехід від сімплексної передачі до дуплексної, відсутність сигналів управління станом. 2 35779 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
