Форсунка пісочниці локомотива

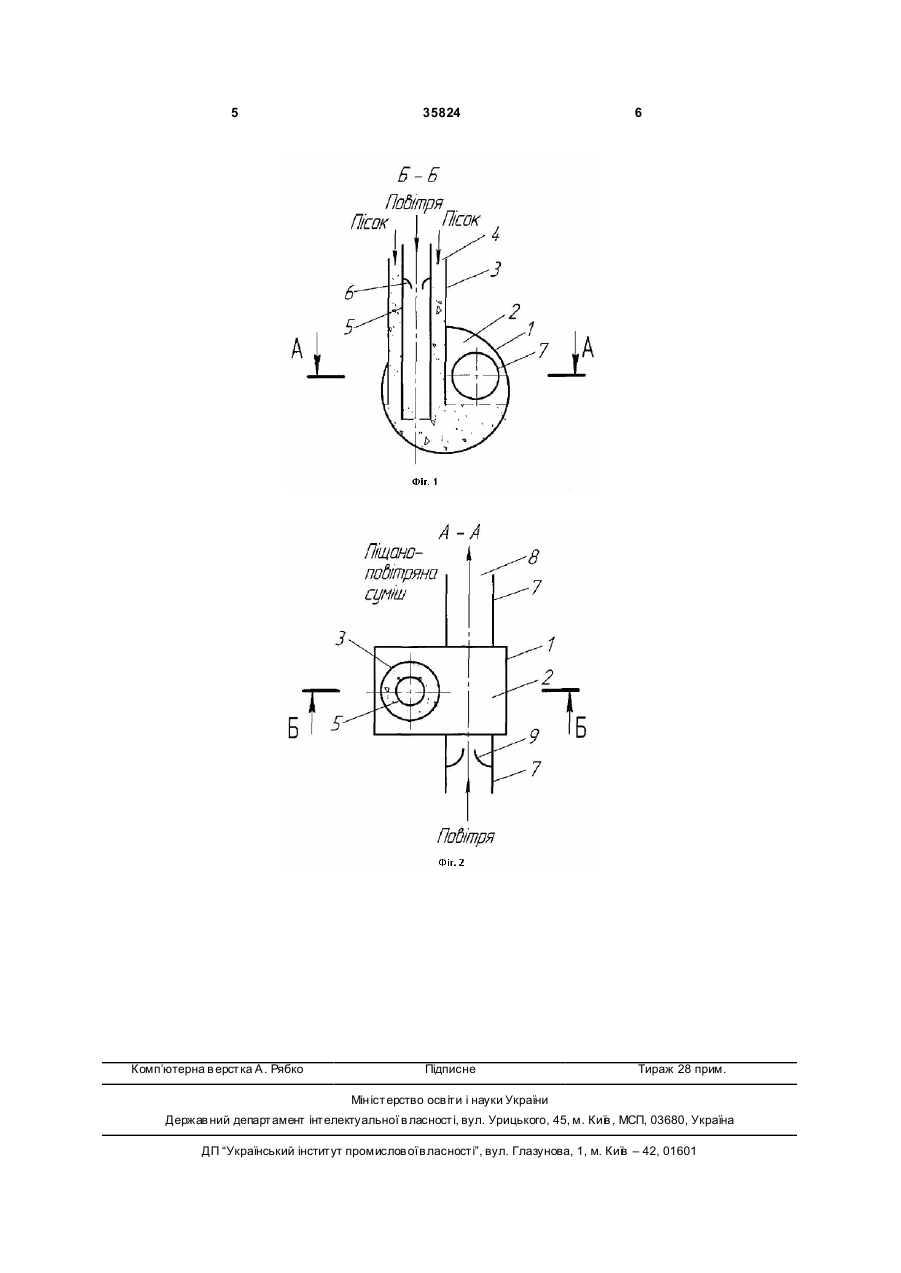

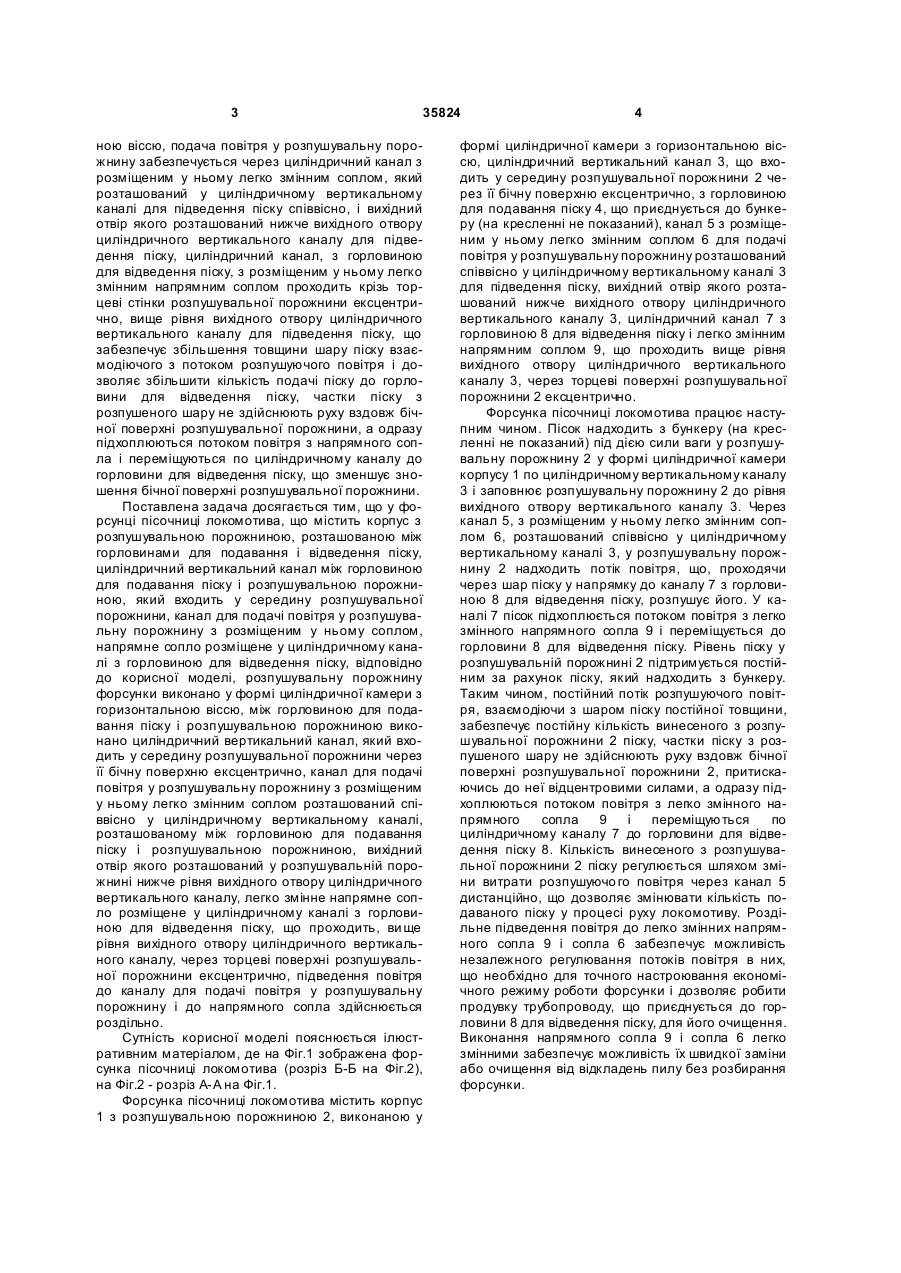

Форсунка пісочниці локомотива, що містить корпус з розпушувальною порожниною, розташованою між горловинами для подавання і відведення піску, розпушувальну порожнину, виконану у формі циліндричної камери з вертикальною віссю, циліндричний вертикальний канал, розташований між горловиною для подавання піску і розпушувальною порожниною, який входить у розпушувальну порожнину, канал подачі повітря у розпушувальну порожнину, приєднаний вище рівня вихідного отвору циліндричного вертикального каналу до бічної поверхні розпушувальної порожнини тангенціально з горизонтальною віссю, з розміщеним у ньому легкозмінним соплом, легкозмінне напрямне сопло, розміщене у циліндричному каналі з горло U 2 (19) 1 3 35824 ною віссю, подача повітря у розпушувальну порожнину забезпечується через циліндричний канал з розміщеним у ньому легко змінним соплом, який розташований у циліндричному вертикальному каналі для підведення піску співвісно, і вихідний отвір якого розташований нижче вихідного отвору циліндричного вертикального каналу для підведення піску, циліндричний канал, з горловиною для відведення піску, з розміщеним у ньому легко змінним напрямним соплом проходить крізь торцеві стінки розпушувальної порожнини ексцентрично, вище рівня вихідного отвору циліндричного вертикального каналу для підведення піску, що забезпечує збільшення товщини шару піску взаємодіючого з потоком розпушуючого повітря і дозволяє збільшити кількість подачі піску до горловини для відведення піску, частки піску з розпушеного шару не здійснюють руху вздовж бічної поверхні розпушувальної порожнини, а одразу підхоплюються потоком повітря з напрямного сопла і переміщуються по циліндричному каналу до горловини для відведення піску, що зменшує зношення бічної поверхні розпушувальної порожнини. Поставлена задача досягається тим, що у форсунці пісочниці локомотива, що містить корпус з розпушувальною порожниною, розташованою між горловинами для подавання і відведення піску, циліндричний вертикальний канал між горловиною для подавання піску і розпушувальною порожниною, який входить у середину розпушувальної порожнини, канал для подачі повітря у розпушувальну порожнину з розміщеним у ньому соплом, напрямне сопло розміщене у циліндричному каналі з горловиною для відведення піску, відповідно до корисної моделі, розпушувальну порожнину форсунки виконано у формі циліндричної камери з горизонтальною віссю, між горловиною для подавання піску і розпушувальною порожниною виконано циліндричний вертикальний канал, який входить у середину розпушувальної порожнини через її бічну поверхню ексцентрично, канал для подачі повітря у розпушувальну порожнину з розміщеним у ньому легко змінним соплом розташований співвісно у циліндричному вертикальному каналі, розташованому між горловиною для подавання піску і розпушувальною порожниною, вихідний отвір якого розташований у розпушувальній порожнині нижче рівня вихідного отвору циліндричного вертикального каналу, легко змінне напрямне сопло розміщене у циліндричному каналі з горловиною для відведення піску, що проходить, ви ще рівня вихідного отвору циліндричного вертикального каналу, через торцеві поверхні розпушувальної порожнини ексцентрично, підведення повітря до каналу для подачі повітря у розпушувальну порожнину і до напрямного сопла здійснюється роздільно. Сутність корисної моделі пояснюється ілюстративним матеріалом, де на Фіг.1 зображена форсунка пісочниці локомотива (розріз Б-Б на Фіг.2), на Фіг.2 - розріз А-А на Фіг.1. Форсунка пісочниці локомотива містить корпус 1 з розпушувальною порожниною 2, виконаною у 4 формі циліндричної камери з горизонтальною віссю, циліндричний вертикальний канал 3, що входить у середину розпушувальної порожнини 2 через її бічну поверхню ексцентрично, з горловиною для подавання піску 4, що приєднується до бункеру (на кресленні не показаний), канал 5 з розміщеним у ньому легко змінним соплом 6 для подачі повітря у розпушувальну порожнину розташований співвісно у циліндричному вертикальному каналі 3 для підведення піску, вихідний отвір якого розташований нижче вихідного отвору циліндричного вертикального каналу 3, циліндричний канал 7 з горловиною 8 для відведення піску і легко змінним напрямним соплом 9, що проходить вище рівня вихідного отвору циліндричного вертикального каналу 3, через торцеві поверхні розпушувальної порожнини 2 ексцентрично. Форсунка пісочниці локомотива працює наступним чином. Пісок надходить з бункеру (на кресленні не показаний) під дією сили ваги у розпушувальну порожнину 2 у формі циліндричної камери корпусу 1 по циліндричному вертикальному каналу 3 і заповнює розпушувальну порожнину 2 до рівня вихідного отвору вертикального каналу 3. Через канал 5, з розміщеним у ньому легко змінним соплом 6, розташований співвісно у циліндричному вертикальному каналі 3, у розпушувальну порожнину 2 надходить потік повітря, що, проходячи через шар піску у напрямку до каналу 7 з горловиною 8 для відведення піску, розпушує його. У каналі 7 пісок підхоплюється потоком повітря з легко змінного напрямного сопла 9 і переміщується до горловини 8 для відведення піску. Рівень піску у розпушувальній порожнині 2 підтримується постійним за рахунок піску, який надходить з бункеру. Таким чином, постійний потік розпушуючого повітря, взаємодіючи з шаром піску постійної товщини, забезпечує постійну кількість винесеного з розпушувальної порожнини 2 піску, частки піску з розпушеного шару не здійснюють руху вздовж бічної поверхні розпушувальної порожнини 2, притискаючись до неї відцентровими силами, а одразу підхоплюються потоком повітря з легко змінного напрямного сопла 9 і переміщуються по циліндричному каналу 7 до горловини для відведення піску 8. Кількість винесеного з розпушувальної порожнини 2 піску регулюється шляхом зміни витрати розпушуючо го повітря через канал 5 дистанційно, що дозволяє змінювати кількість подаваного піску у процесі руху локомотиву. Роздільне підведення повітря до легко змінних напрямного сопла 9 і сопла 6 забезпечує можливість незалежного регулювання потоків повітря в них, що необхідно для точного настроювання економічного режиму роботи форсунки і дозволяє робити продувку трубопроводу, що приєднується до горловини 8 для відведення піску, для його очищення. Виконання напрямного сопла 9 і сопла 6 легко змінними забезпечує можливість їх швидкої заміни або очищення від відкладень пилу без розбирання форсунки. 5 Комп’ютерна в ерстка А. Рябко 35824 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
