Пристрій для завантажування ємкостей сипким матеріалом

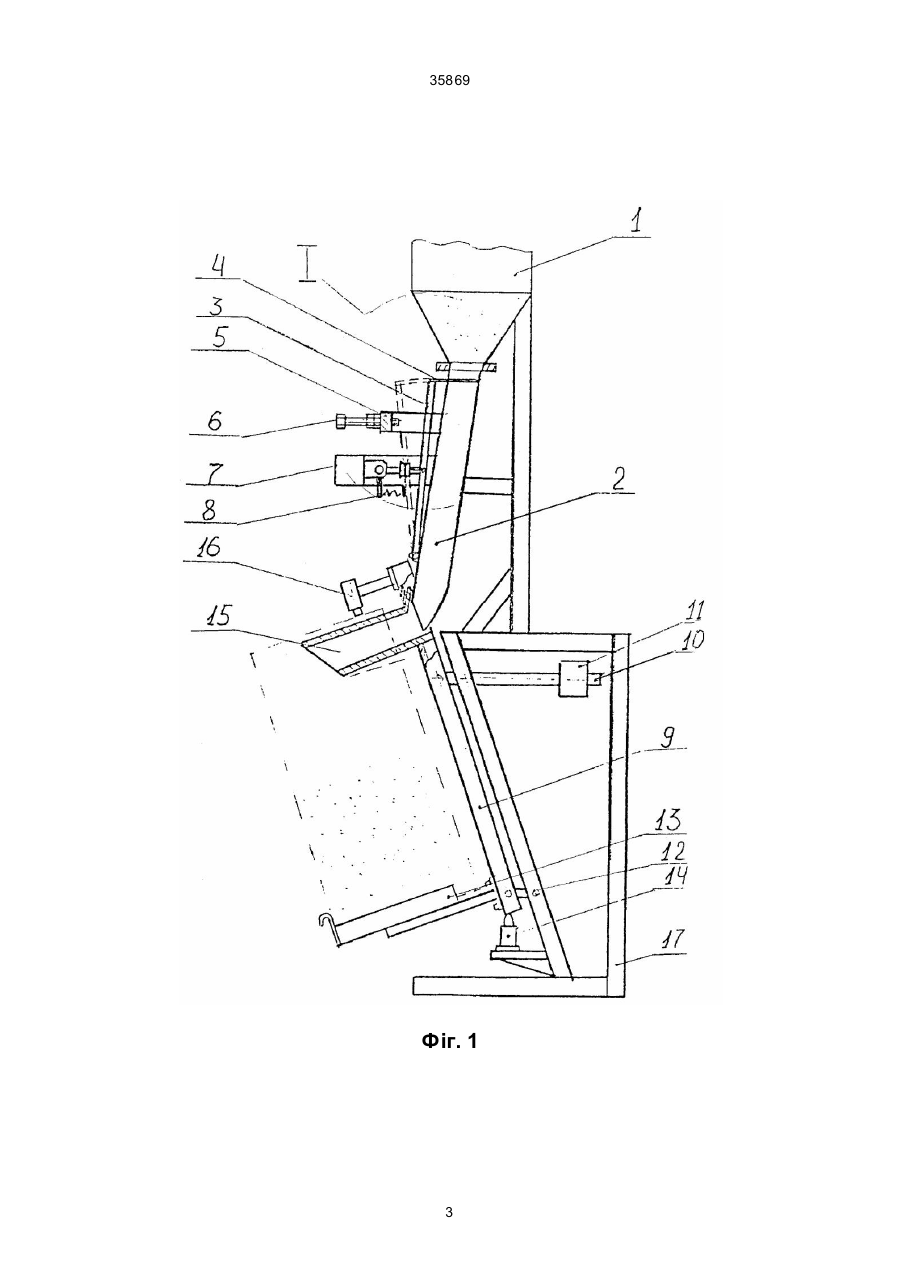

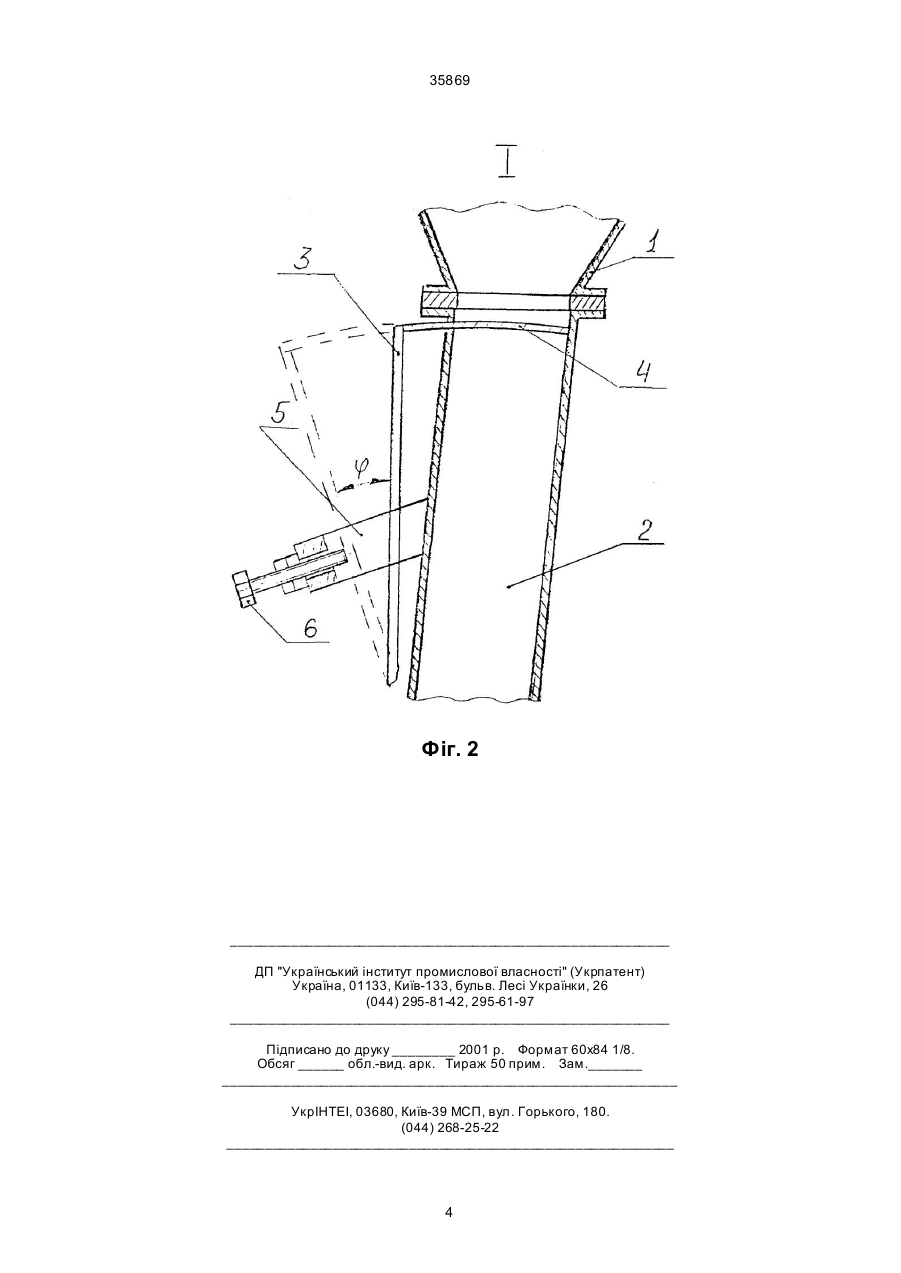

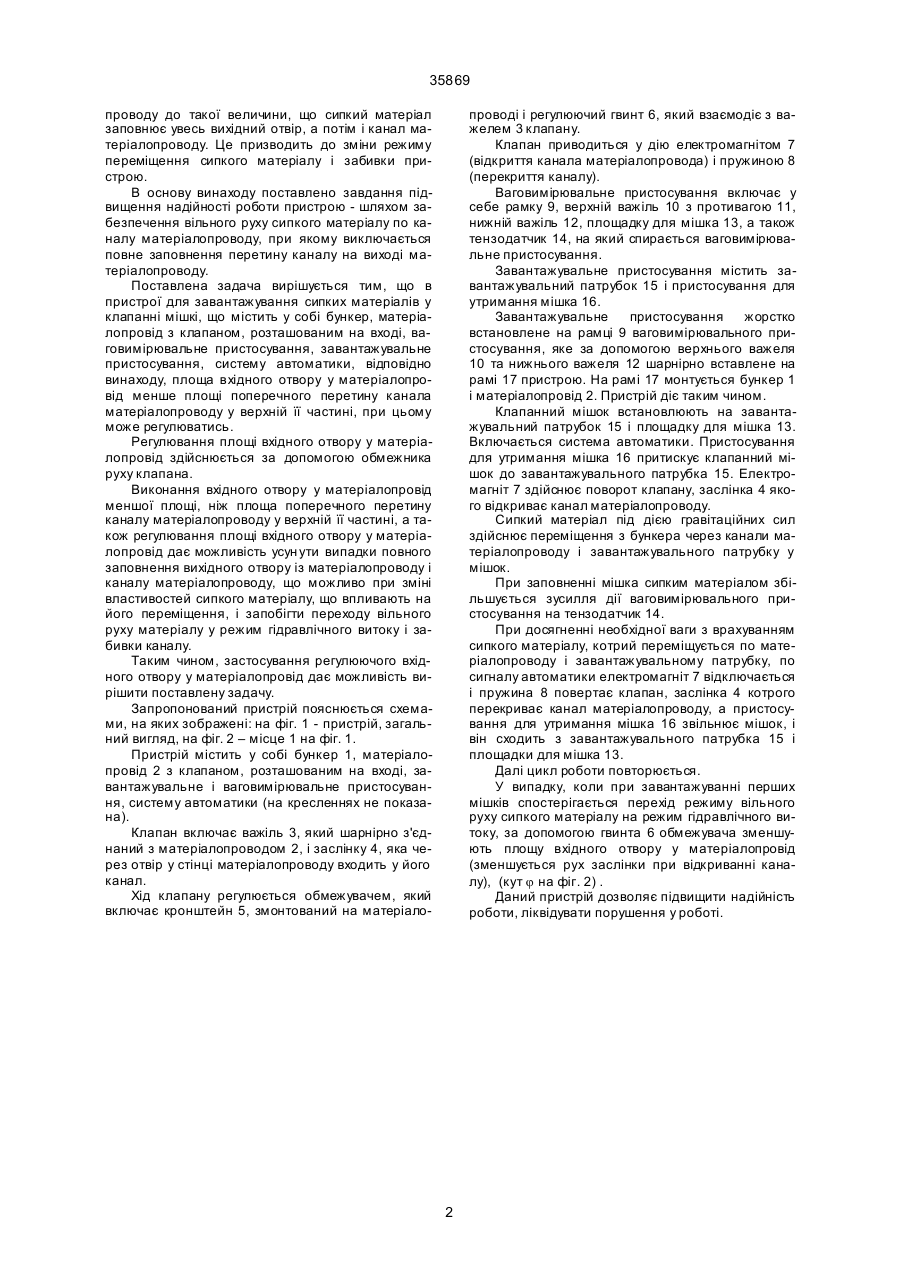

1. Пристрій для завантажування ємкостей сипким матеріалом, що містить у собі бункер, мате 35869 проводу до такої величини, що сипкий матеріал заповнює увесь вихідний отвір, а потім і канал матеріалопроводу. Це призводить до зміни режиму переміщення сипкого матеріалу і забивки пристрою. В основу винаходу поставлено завдання підвищення надійності роботи пристрою - шляхом забезпечення вільного руху сипкого матеріалу по каналу матеріалопроводу, при якому виключається повне заповнення перетину каналу на виході матеріалопроводу. Поставлена задача вирішується тим, що в пристрої для завантажування сипких матеріалів у клапанні мішкі, що містить у собі бункер, матеріалопровід з клапаном, розташованим на вході, ваговимірювальне пристосування, завантажувальне пристосування, систему автоматики, відповідно винаходу, площа вхідного отвору у матеріалопровід менше площі поперечного перетину канала матеріалопроводу у верхній її частині, при цьому може регулюватись. Регулювання площі вхідного отвору у матеріалопровід здійснюється за допомогою обмежника руху клапана. Виконання вхідного отвору у матеріалопровід меншої площі, ніж площа поперечного перетину каналу матеріалопроводу у верхній її частині, а також регулювання площі вхідного отвору у матеріалопровід дає можливість усун ути випадки повного заповнення вихідного отвору із матеріалопроводу і каналу матеріалопроводу, що можливо при зміні властивостей сипкого матеріалу, що впливають на його переміщення, і запобігти переходу вільного руху матеріалу у режим гідравлічного витоку і забивки каналу. Таким чином, застосування регулюючого вхідного отвору у матеріалопровід дає можливість вирішити поставлену задачу. Запропонований пристрій пояснюється схемами, на яких зображені: на фіг. 1 - пристрій, загальний вигляд, на фіг. 2 – місце 1 на фіг. 1. Пристрій містить у собі бункер 1, матеріалопровід 2 з клапаном, розташованим на вході, завантажувальне і ваговимірювальне пристосування, систему автоматики (на кресленнях не показана). Клапан включає важіль 3, який шарнірно з'єднаний з матеріалопроводом 2, і заслінку 4, яка через отвір у стінці матеріалопроводу входить у його канал. Хід клапану регулюється обмежувачем, який включає кронштейн 5, змонтований на матеріало проводі і регулюючий гвинт 6, який взаємодіє з важелем 3 клапану. Клапан приводиться у дію електромагнітом 7 (відкриття канала матеріалопровода) і пружиною 8 (перекриття каналу). Ваговимірювальне пристосування включає у себе рамку 9, верхній важіль 10 з противагою 11, нижній важіль 12, площадку для мішка 13, а також тензодатчик 14, на який спирається ваговимірювальне пристосування. Завантажувальне пристосування містить завантажувальний патрубок 15 і пристосування для утримання мішка 16. Завантажувальне пристосування жорстко встановлене на рамці 9 ваговимірювального пристосування, яке за допомогою верхнього важеля 10 та нижнього важеля 12 шарнірно вставлене на рамі 17 пристрою. На рамі 17 монтується бункер 1 і матеріалопровід 2. Пристрій діє таким чином. Клапанний мішок встановлюють на завантажувальний патрубок 15 і площадку для мішка 13. Включається система автоматики. Пристосування для утримання мішка 16 притискує клапанний мішок до завантажувального патрубка 15. Електромагніт 7 здійснює поворот клапану, заслінка 4 якого відкриває канал матеріалопроводу. Сипкий матеріал під дією гравітаційних сил здійснює переміщення з бункера через канали матеріалопроводу і завантажувального патрубку у мішок. При заповненні мішка сипким матеріалом збільшується зусилля дії ваговимірювального пристосування на тензодатчик 14. При досягненні необхідної ваги з врахуванням сипкого матеріалу, котрий переміщується по матеріалопроводу і завантажувальному патрубку, по сигналу автоматики електромагніт 7 відключається і пружина 8 повертає клапан, заслінка 4 котрого перекриває канал матеріалопроводу, а пристосування для утримання мішка 16 звільнює мішок, і він сходить з завантажувального патрубка 15 і площадки для мішка 13. Далі цикл роботи повторюється. У випадку, коли при завантажуванні перших мішків спостерігається перехід режиму вільного руху сипкого матеріалу на режим гідравлічного витоку, за допомогою гвинта 6 обмежувача зменшують площу вхідного отвору у матеріалопровід (зменшується рух заслінки при відкриванні каналу), (кут j на фіг. 2) . Даний пристрій дозволяє підвищити надійність роботи, ліквідувати порушення у роботі. 2 35869 Фіг. 1 3 35869 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
