Ріжучий апарат жатки для конопель

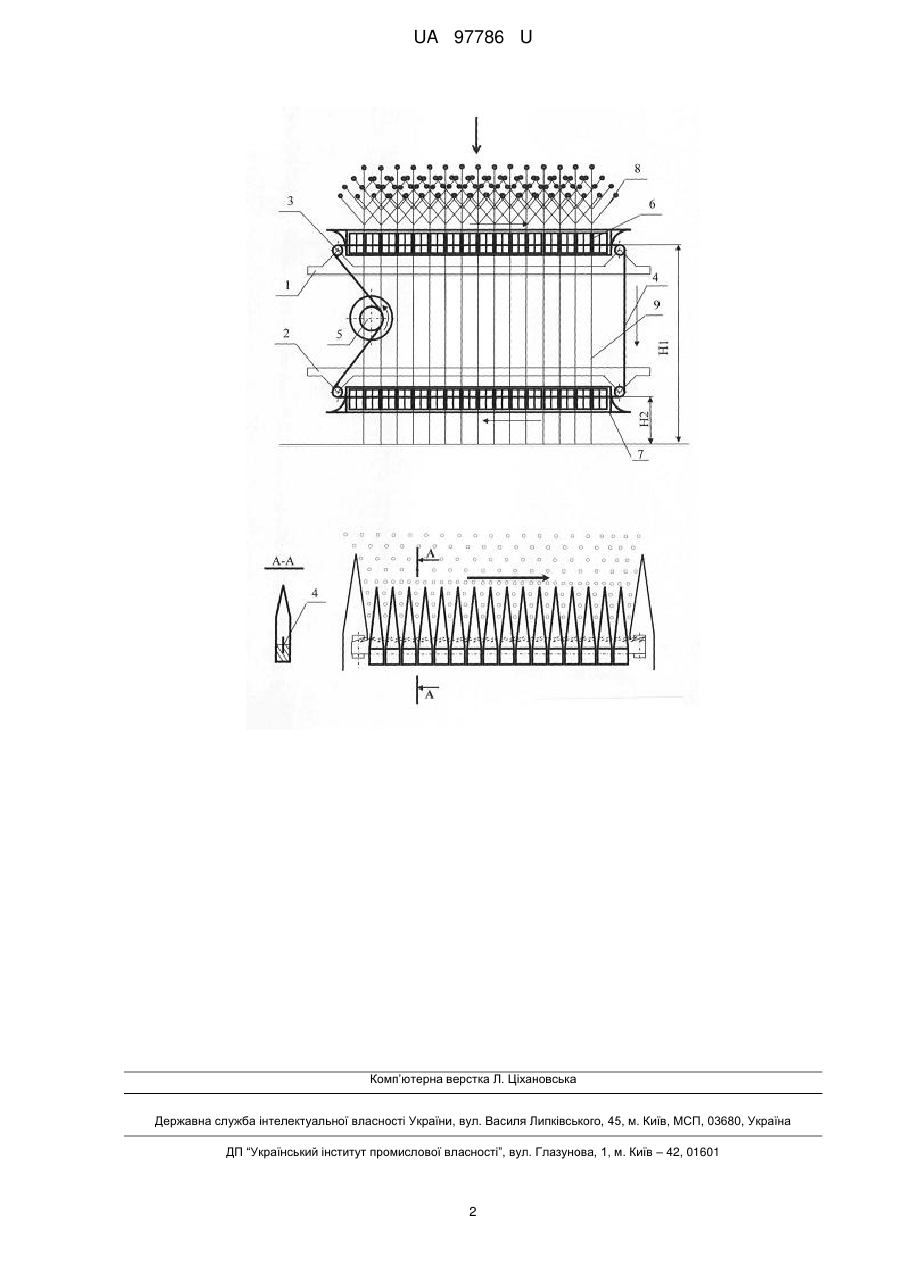

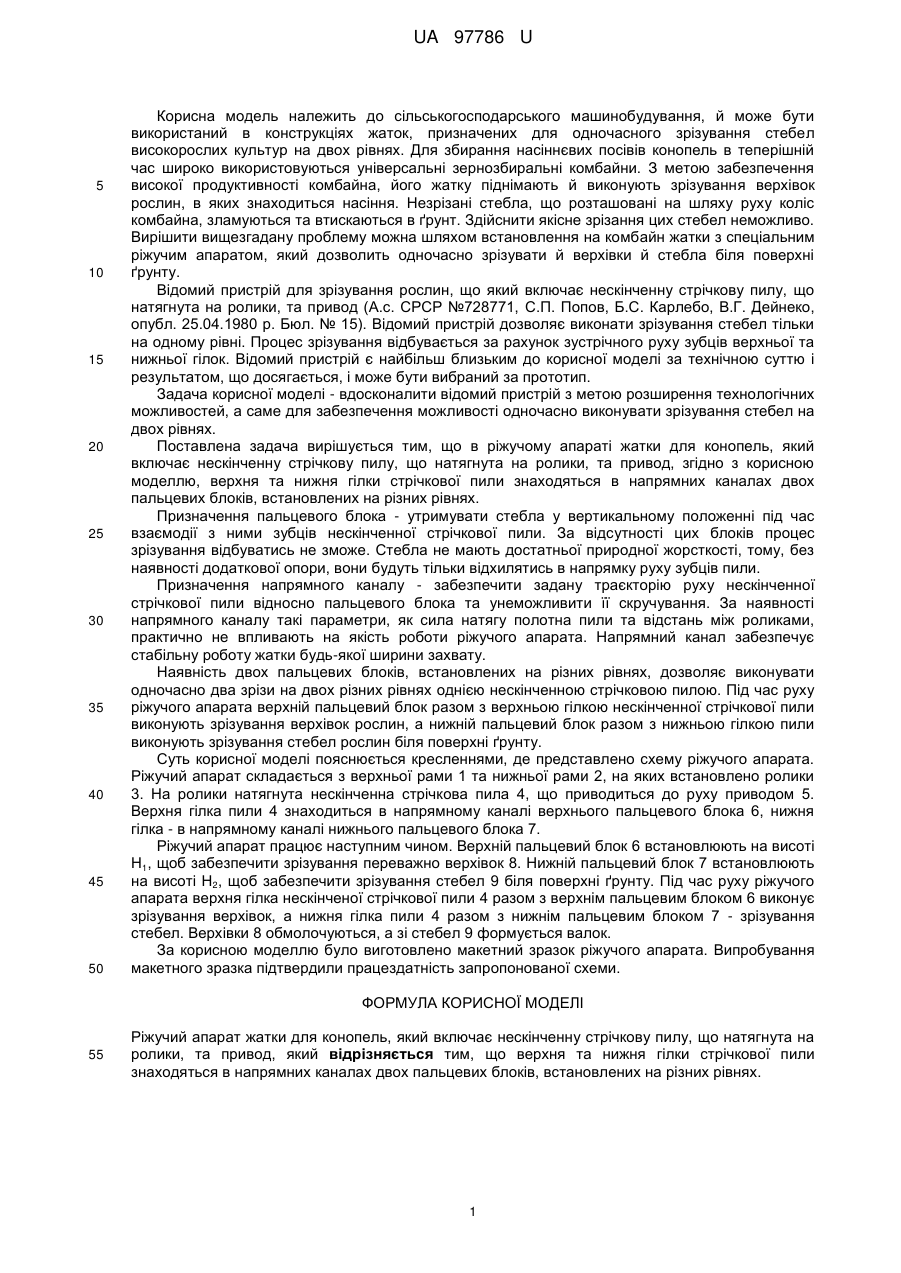

Реферат: Ріжучий апарат жатки для конопель включає нескінченну стрічкову пилу, що натягнута на ролики, та привод. Верхня та нижня гілки стрічкової пили знаходяться в напрямних каналах двох пальцевих блоків, встановлених на різних рівнях. UA 97786 U (54) РІЖУЧИЙ АПАРАТ ЖАТКИ ДЛЯ КОНОПЕЛЬ UA 97786 U UA 97786 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, й може бути використаний в конструкціях жаток, призначених для одночасного зрізування стебел високорослих культур на двох рівнях. Для збирання насіннєвих посівів конопель в теперішній час широко використовуються універсальні зернозбиральні комбайни. З метою забезпечення високої продуктивності комбайна, його жатку піднімають й виконують зрізування верхівок рослин, в яких знаходиться насіння. Незрізані стебла, що розташовані на шляху руху коліс комбайна, зламуються та втискаються в ґрунт. Здійснити якісне зрізання цих стебел неможливо. Вирішити вищезгадану проблему можна шляхом встановлення на комбайн жатки з спеціальним ріжучим апаратом, який дозволить одночасно зрізувати й верхівки й стебла біля поверхні ґрунту. Відомий пристрій для зрізування рослин, що який включає нескінченну стрічкову пилу, що натягнута на ролики, та привод (А.с. СРСР №728771, С.П. Попов, Б.С. Карлебо, В.Г. Дейнеко, опубл. 25.04.1980 р. Бюл. № 15). Відомий пристрій дозволяє виконати зрізування стебел тільки на одному рівні. Процес зрізування відбувається за рахунок зустрічного руху зубців верхньої та нижньої гілок. Відомий пристрій є найбільш близьким до корисної моделі за технічною суттю і результатом, що досягається, і може бути вибраний за прототип. Задача корисної моделі - вдосконалити відомий пристрій з метою розширення технологічних можливостей, а саме для забезпечення можливості одночасно виконувати зрізування стебел на двох рівнях. Поставлена задача вирішується тим, що в ріжучому апараті жатки для конопель, який включає нескінченну стрічкову пилу, що натягнута на ролики, та привод, згідно з корисною моделлю, верхня та нижня гілки стрічкової пили знаходяться в напрямних каналах двох пальцевих блоків, встановлених на різних рівнях. Призначення пальцевого блока - утримувати стебла у вертикальному положенні під час взаємодії з ними зубців нескінченної стрічкової пили. За відсутності цих блоків процес зрізування відбуватись не зможе. Стебла не мають достатньої природної жорсткості, тому, без наявності додаткової опори, вони будуть тільки відхилятись в напрямку руху зубців пили. Призначення напрямного каналу - забезпечити задану траєкторію руху нескінченної стрічкової пили відносно пальцевого блока та унеможливити її скручування. За наявності напрямного каналу такі параметри, як сила натягу полотна пили та відстань між роликами, практично не впливають на якість роботи ріжучого апарата. Напрямний канал забезпечує стабільну роботу жатки будь-якої ширини захвату. Наявність двох пальцевих блоків, встановлених на різних рівнях, дозволяє виконувати одночасно два зрізи на двох різних рівнях однією нескінченною стрічковою пилою. Під час руху ріжучого апарата верхній пальцевий блок разом з верхньою гілкою нескінченної стрічкової пили виконують зрізування верхівок рослин, а нижній пальцевий блок разом з нижньою гілкою пили виконують зрізування стебел рослин біля поверхні ґрунту. Суть корисної моделі пояснюється кресленнями, де представлено схему ріжучого апарата. Ріжучий апарат складається з верхньої рами 1 та нижньої рами 2, на яких встановлено ролики 3. На ролики натягнута нескінченна стрічкова пила 4, що приводиться до руху приводом 5. Верхня гілка пили 4 знаходиться в напрямному каналі верхнього пальцевого блока 6, нижня гілка - в напрямному каналі нижнього пальцевого блока 7. Ріжучий апарат працює наступним чином. Верхній пальцевий блок 6 встановлюють на висоті Н1, щоб забезпечити зрізування переважно верхівок 8. Нижній пальцевий блок 7 встановлюють на висоті Н2, щоб забезпечити зрізування стебел 9 біля поверхні ґрунту. Під час руху ріжучого апарата верхня гілка нескінченої стрічкової пили 4 разом з верхнім пальцевим блоком 6 виконує зрізування верхівок, а нижня гілка пили 4 разом з нижнім пальцевим блоком 7 - зрізування стебел. Верхівки 8 обмолочуються, а зі стебел 9 формується валок. За корисною моделлю було виготовлено макетний зразок ріжучого апарата. Випробування макетного зразка підтвердили працездатність запропонованої схеми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ріжучий апарат жатки для конопель, який включає нескінченну стрічкову пилу, що натягнута на ролики, та привод, який відрізняється тим, що верхня та нижня гілки стрічкової пили знаходяться в напрямних каналах двох пальцевих блоків, встановлених на різних рівнях. 1 UA 97786 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
