Пневматичний молоток

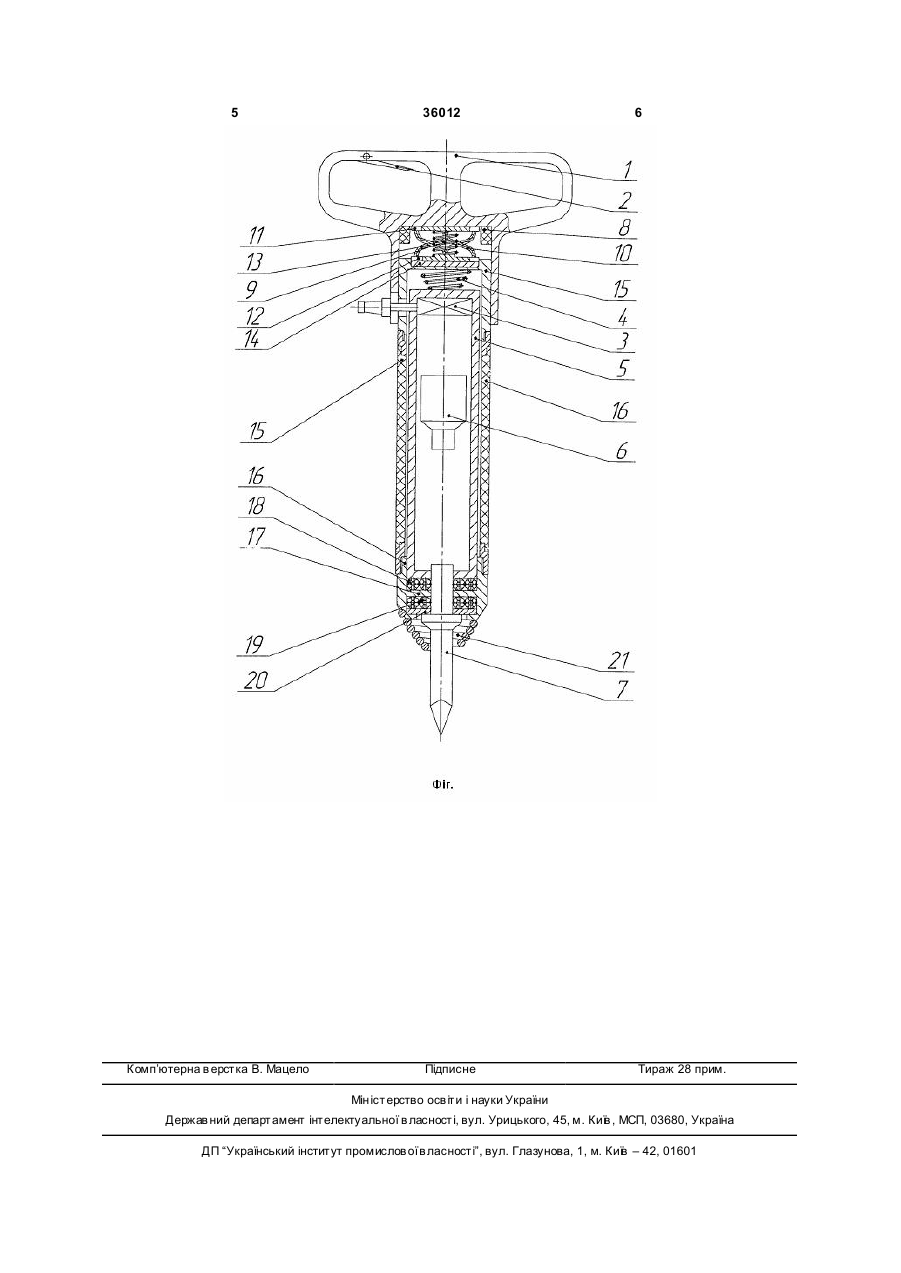

Пневматичний молоток, який містить корпус, розміщений в ньому ударник, повітророзподільний пристрій, конічну пружину, який відрізняється тим, що в порожнині рукоятки молотка встановлений амортизуючий вузол, який складається з кільцевого опорного елемента з пружного матеріалу, паралельно встановлених циліндричної пружини і 3 36012 4 з неметалічного матеріалу, всередині якої розтавзаємодіє через пружно-демпфірувальні елементи шований корпус пневматичного молотка, значно у вигляді багатокільцевих плоских канатних віброізнижує вагу машини і забезпечує більш зручний золяторів 18 і 19 з одного боку з корпусом молотка доступ для утримання пневматичного молотка в 5, а з другого боку через упорну шайбу 20 з буртом процесі роботи. робочого інструмента 7. На нижній кришці 17 встаПоставлена задача досягається тим, що пненовлена пружина 21 кріплення робочого інструмевматичний молоток, який містить корпус, розміщента 7. ний в ньому ударник, повітророзподільний приПневматичний молоток працює таким чином. стрій, конічну пружину, згідно з винаходом, в При натисканні оператором на курок пускового порожнині рукоятки встановлений амортизуючий пристрою 2, стиснене повітря поступає до повітровузол, який складається з кільцевого опорного розподільного пристрою 3, яке розподіляє його в елемента з пружного матеріалу, паралельно встаробочі камери. Ударник 6 починає робити зворотновлених циліндричної пружини і канатного віброіно-поступальні рухи і наносити удари по робочому золятора, що містить дві опорні площадки, у яких інструменту 7. Створювані при цьому вібраційні жорстко закріплені кінці відрізків сталевого каната, навантаження сприймаються попередньо напруосі яких в середній частині мають нахил, а в місцях женою пружиною 9. При виході молотка на номізакріплення перпендикулярні площині опорних нальний режим роботи сила натискання на нього площадок, корпус молотка розташований між двозбільшується, як наслідок, збільшуються енергема кришками, які з'єднанні між собою циліндричтичні і вібраційні дії, що сприймаються пружиною ною оболонкою з неметалічного матеріалу, при 9, яка не в змозі погасити їх в належному стані. цьому нижня кришка взаємодіє через багатокільПри цьому рукоятка 1 стискає пружину 9, канатний цеві плоскі канатні віброізолятори з одного боку з віброізолятор 10 і деформує кільцевий опорний корпусом молотка, а з другого боку через упорну елемент з пружного матеріалу 8, забезпечуючи шайбу з буртом робочого інструмента, а верхня гасіння вібрації на різних частота х. кришка взаємодіє з одного боку з корпусом молотПри роботі молотка зусилля натискання від ка через конічну пружину, а з другого боку через рукоятки 1 через амортизуючий вузол передається упорну шайбу і амортизуючий вузол з рукояткою на верхню кришку 15, циліндричну оболонку 16, молотка. нижню кришку 17, пружно-демпфірувальні елемеНа Фіг. схематично представлений пневматинти у вигляді багатокільцевих плоских канатних чний молоток, розріз. віброізоляторів 19, упорну шайбу 20 на бурт робоПневматичний молоток містить рукоятку 1 з чого інструмента 7 і передається оброблюваній пусковим пристроєм 2, який подає стиснене повітповерхні. Ударний імпульс, який відображається ря до повітророзподільного пристрою 3, конічну від оброблюваної поверхні, гаситься віброізолятопружину 4, корпус 5, в якому розташований ударрами 19, зменшуючи шкідливу дію віброударних ник 6, який періодично наносить удари по робочонавантажень на оператора і деталі машини, що му інструменту 7. В порожнині рукоятки 1 встановвиникають при зіткненні робочого інструмента 7 з лений амортизуючий вузол, що складається з елементами машини. Імпульс сили, що виникає кільцевого опорного елемента з пружного матерівнаслідок руху ударника 6 і діє на корпус 5, гаалу 8, циліндричної пружини 9 і канатного віброіситься пружно-демпфірувальними елементами у золятора 10, що містить дві опорні площадки 11 і вигляді багатокільцевих плоских канатних віброі12, у яких жорстко закріплені кінці відрізків сталезоляторів 18, які встановлені між корпусом 5 і нижвого каната 13. Осі відрізків сталевого каната в ньою кришкою 17, і конічною пружиною 4, що обсередній частині мають нахил, а в місцях закріпмежує дію вібрації, яка створюється при роботі лення перпендикулярні площині опорних площапневматичного молотка. док 11 і 12. Площадка 12 канатного віброізолятора Таким чином, застосування пропонованої 10 через упорну шайбу 14 взаємодіє з верхньою конструкції пневматичного молотка дозволяє істокришкою 15, яка через циліндричну оболонку 16 тно знизити в широкому діапазоні частот рівень жорстко з'єднана з нижньою кришкою 17. Між вервібрації, яка сприймається руками оператора, а хньою 15 і нижньої 17 кришками розташований також зменшити вагові характеристики машини корпус молотка 5, який взаємодіє з верхньою крипри забезпеченні більш зручних умов експлуатації шкою через конічну пружину 4. Нижня кришка 17 пневматичного молотка. 5 Комп’ютерна в ерстка В. Мацело 36012 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
