Кристалізатор машини безперервного лиття заготовок

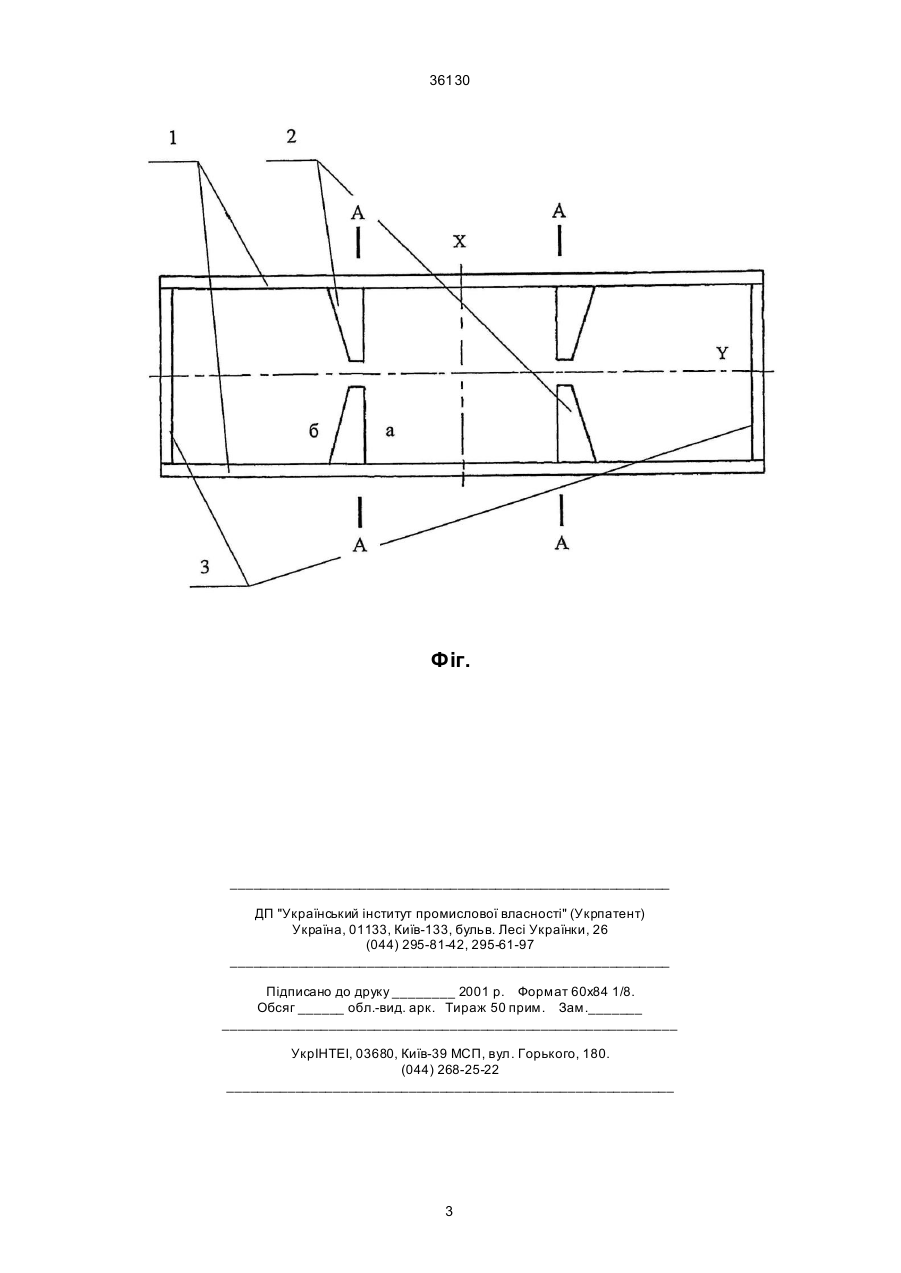

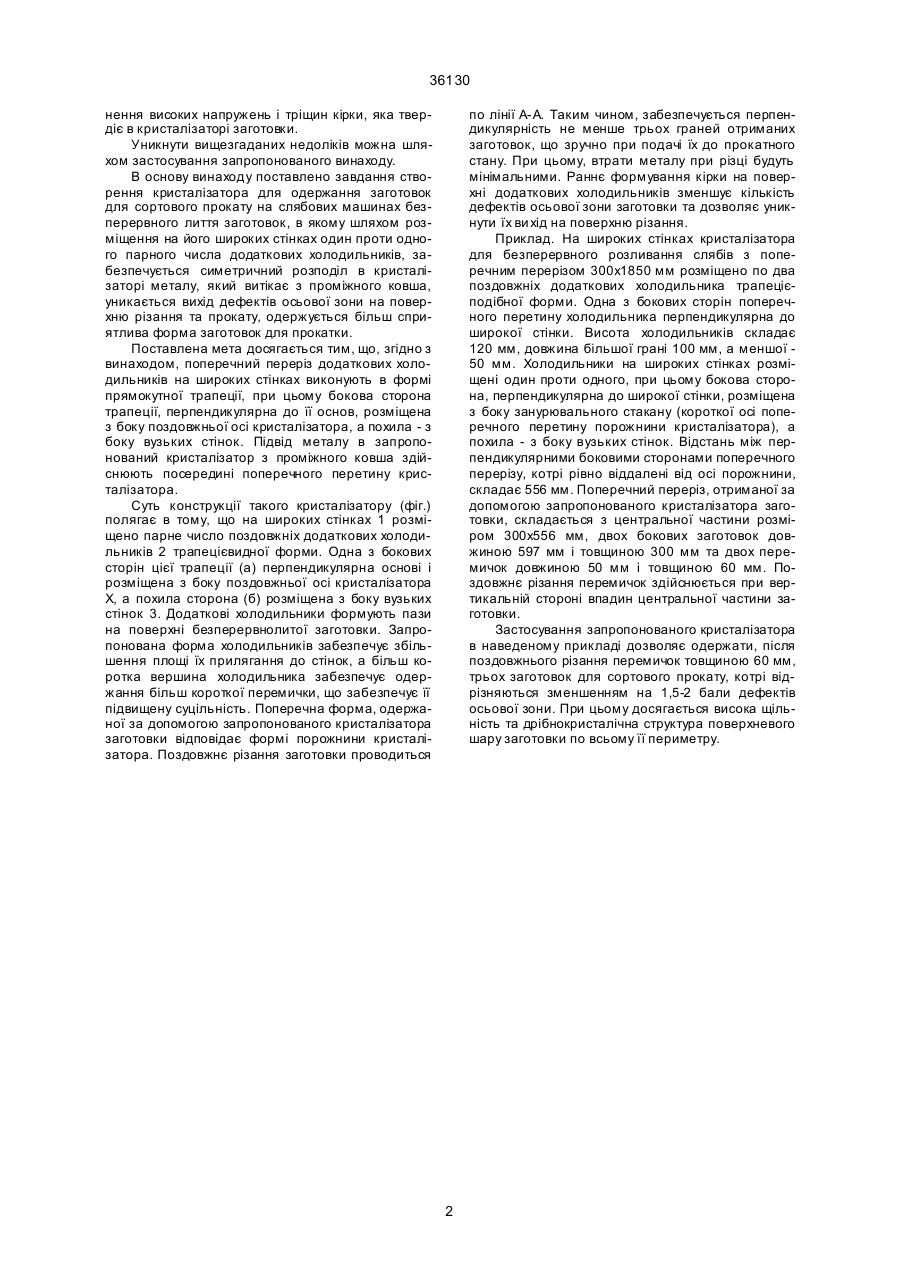

Кристалізатор машини безперервного лиття заготовок з широкими та вузькими стінками із парним числом додаткових холодильників на широких стінках відрізняється тим, що додаткові холодильники на широких стінках в поперечному перерізі виконують в формі прямокутної трапеції, при цьому бокова сторона трапеції, перпендикулярна до її основ, розміщена з боку поздовжньої осі кристалізатора, а похила - з боку вузьких стінок. (19) (21) 99116041 (22) 03.11.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Якобше Ришард Якубович, Галай Володимир Петрович, Найдек Володимир Леонтійович, Ніколаєв Генадій Андрійович, Сахно Валерій Олександрович, Носоченко Олег Васильович, Галай Ірина Генадіївна 36130 нення високих напружень і тріщин кірки, яка твердіє в кристалізаторі заготовки. Уникнути вищезгаданих недоліків можна шляхом застосування запропонованого винаходу. В основу винаходу поставлено завдання створення кристалізатора для одержання заготовок для сортового прокату на слябових машинах безперервного лиття заготовок, в якому шляхом розміщення на його широких стінках один проти одного парного числа додаткових холодильників, забезпечується симетричний розподіл в кристалізаторі металу, який витікає з проміжного ковша, уникається вихід дефектів осьової зони на поверхню різання та прокату, одержується більш сприятлива форма заготовок для прокатки. Поставлена мета досягається тим, що, згідно з винаходом, поперечний переріз додаткових холодильників на широких стінках виконують в формі прямокутної трапеції, при цьому бокова сторона трапеції, перпендикулярна до її основ, розміщена з боку поздовжньої осі кристалізатора, а похила - з боку вузьких стінок. Підвід металу в запропонований кристалізатор з проміжного ковша здійснюють посередині поперечного перетину кристалізатора. Суть конструкції такого кристалізатору (фіг.) полягає в тому, що на широких стінках 1 розміщено парне число поздовжніх додаткових холодильників 2 трапецієвидної форми. Одна з бокових сторін цієї трапеції (а) перпендикулярна основі і розміщена з боку поздовжньої осі кристалізатора X, а похила сторона (б) розміщена з боку вузьких стінок 3. Додаткові холодильники формують пази на поверхні безперервнолитої заготовки. Запропонована форма холодильників забезпечує збільшення площі їх прилягання до стінок, а більш коротка вершина холодильника забезпечує одержання більш короткої перемички, що забезпечує її підвищену суцільність. Поперечна форма, одержаної за допомогою запропонованого кристалізатора заготовки відповідає формі порожнини кристалізатора. Поздовжнє різання заготовки проводиться по лінії А-А. Таким чином, забезпечується перпендикулярність не менше трьох граней отриманих заготовок, що зручно при подачі їх до прокатного стану. При цьому, втрати металу при різці будуть мінімальними. Раннє формування кірки на поверхні додаткових холодильників зменшує кількість дефектів осьової зони заготовки та дозволяє уникнути їх ви хід на поверхню різання. Приклад. На широких стінках кристалізатора для безперервного розливання слябів з поперечним перерізом 300х1850 мм розміщено по два поздовжніх додаткових холодильника трапецієподібної форми. Одна з бокових сторін поперечного перетину холодильника перпендикулярна до широкої стінки. Висота холодильників складає 120 мм, довжина більшої грані 100 мм, а меншої 50 мм. Холодильники на широких стінках розміщені один проти одного, при цьому бокова сторона, перпендикулярна до широкої стінки, розміщена з боку занурювального стакану (короткої осі поперечного перетину порожнини кристалізатора), а похила - з боку вузьких стінок. Відстань між перпендикулярними боковими сторонами поперечного перерізу, котрі рівно віддалені від осі порожнини, складає 556 мм. Поперечний переріз, отриманої за допомогою запропонованого кристалізатора заготовки, складається з центральної частини розміром 300х556 мм, двох бокових заготовок довжиною 597 мм і товщиною 300 мм та двох перемичок довжиною 50 мм і товщиною 60 мм. Поздовжнє різання перемичок здійснюється при вертикальній стороні впадин центральної частини заготовки. Застосування запропонованого кристалізатора в наведеному прикладі дозволяє одержати, після поздовжнього різання перемичок товщиною 60 мм, трьох заготовок для сортового прокату, котрі відрізняються зменшенням на 1,5-2 бали дефектів осьової зони. При цьому досягається висока щільність та дрібнокристалічна структура поверхневого шару заготовки по всьому її периметру. 2 36130 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
