Кристалізатор для горизонтального безперервного лиття заготовок
Номер патенту: 1929
Опубліковано: 20.12.1994
Автори: Стефанов Анатолій Сергійович, Беседіна Елеонора Борисівна, Якунін Іван Олексійович, Чернишова Світлана Никодимівна, Руденко Анатолій Олександрович, Мартинов Валерій Васильович
Формула / Реферат
Кристаллизатор ддя горизонтального непрерывного литья заготовок, содержащий посадочное отверстие для металлопровода и цилиндрическую рабочую полость, сопряженные между собой по конической поверхности в зоне, прилегающей к посадочному отверстию, отличающийся тем, что, с целью повышения качества металла за счет снижения содержания неметаллических включений, конусность поверхности сопряжения равна 6—8°.
Текст

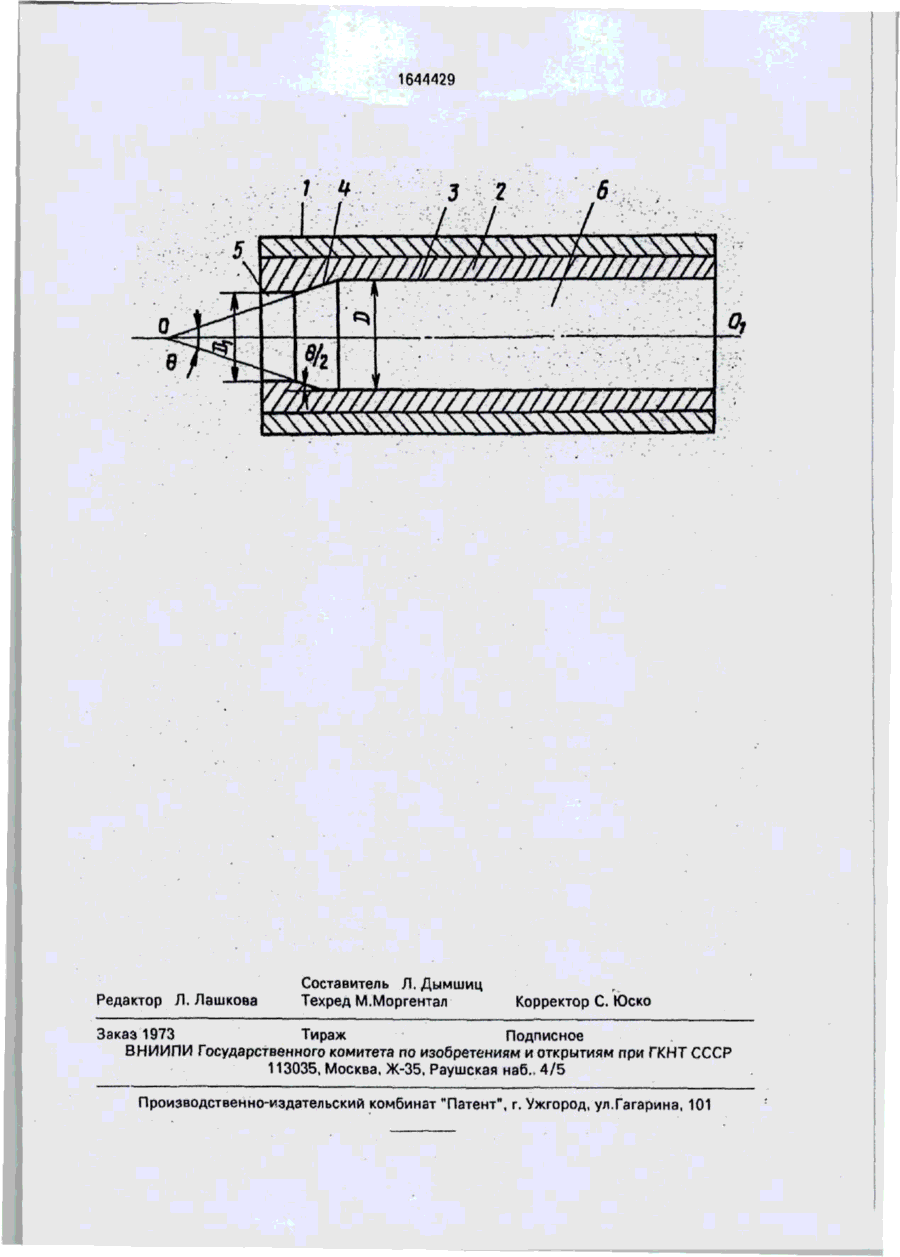

Изобретение относится к металлургии, конкретнее к непрерывному горизонтальному литью заготовок. Целью изобретения является повышение качества металла за счет снижения содержания неметаллических включений. Угол конусности в поверхности сопряжения 4 составляет 6-8°, что позволяет достичь более равномерного распределения газов и неметаллических включений в металле заготовок по их сечению и длине. 1 ил. Изобретение относится к металлургии, а именно к горизонтальному непрерывному литью заготовок. Целью изобретения является повышение качества металла за счет снижения содержания неметаллических включений. На чертеже изображен кристаллизатор, продольный разрез. Кристаллизатор содержит кожух 1 и медную гильзу 2, грани которой выполнены в виде цилиндрической поверхности 3 и конической поверхности 4 с посадочным отверстием 5 для установки металлопровода. Коническая поверхность 4 имеет угол конусности в =6-8°. В процессе работы жидкая сталь через отверстие 5 попадает в рабочую полость 6 и кристаллизуется на конической и цилиндрической поверхностях 3 и 4. За счет предложенной конусности достигается плавное распределение кислорода, азота и неметаллических включений по сечению и длине стальных заготовок за счет исключения пульсаций и водоворотов в расплаве, находящемся в зоне кристаллизатора с конической рабочей поверхностью 4. П р и м е р . Отливают заготовки из стали 45 в квадратный кристаллизатор сечением 165x165 мм. Угол конусности конической поверхности 6°, длина проекции образующей 165 мм. Изобретение позволит повысить качество металла в заготовках за счет более равномерного распределения газов и неметаллических включений по сечению и длине заготовок. Выход годного за счет этого возрастет на 0,5%. Формула изобретения Кристаллизатор для горизонтального непрерывного литья заготовок, содержащий посадочное отверстие для металпопровода и цилиндрическую рабочую полость, сопряженные между собой по конической поверхности в зоне, прилегающей к посадочному отверстию, о т л и ч а ю щ и й с я тем, что, с целью повышения качества металла за счет снижения содержания неметаллических включений, конусность поверхности сопряжения равна 6-8°. о 1644429 І Ч \ ^ Д Г///////////////7///////// к \ч\\\\\\\Ч\\ \ ч \\\\\\\\ \\А\ Редактор Л. Лашкова Составитель Л. Дымшиц Техред М.Моргентал Корректор С. Юско Заказ 1973 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюCrystallizing pan for horizontal continuous casting of billets
Автори англійськоюBesedina Eleonora Borysivna, Chernyshova Svitlana Nykodymivna, Yakunin Ivan Oleksiiovych, Rudenko Anatolii Oleksandrovych, Stefanov Anatolii Serhiiovych, Martynov Valerii Vasyliovych
Назва патенту російськоюКристаллизатор для горизонтального непрерывного литья заготовок
Автори російськоюБеседина Элеонора Борисовна, Чернышева Светлана Никодимовна, Якунин Иван Алексеевич, Руденко Анатолий Александрович, Стефанов Анатолий Сергеевич, Мартынов Валерий Васильевич
МПК / Мітки
МПК: B22D 11/04
Мітки: горизонтального, лиття, заготовок, безперервного, кристалізатор
