Регульований кривошип

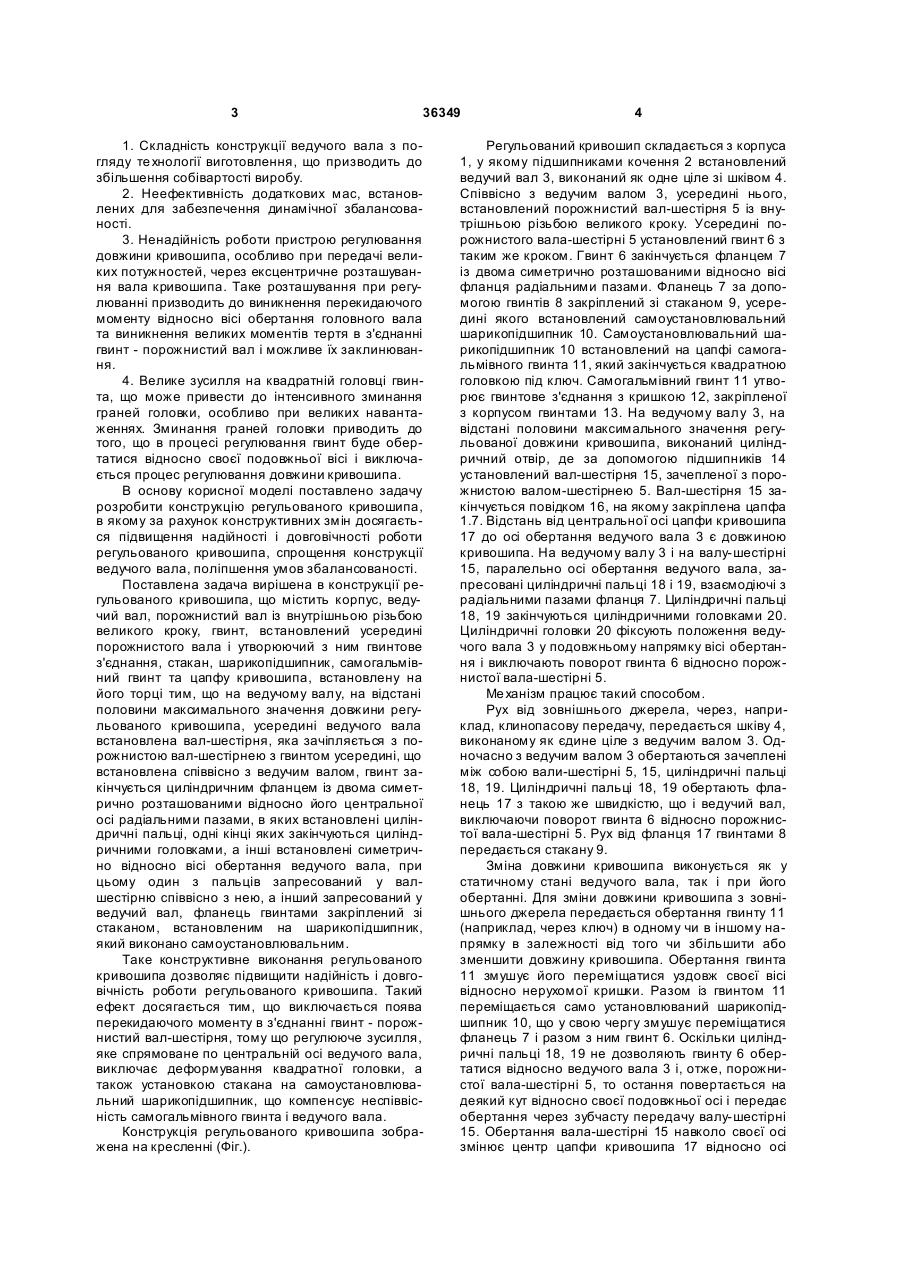

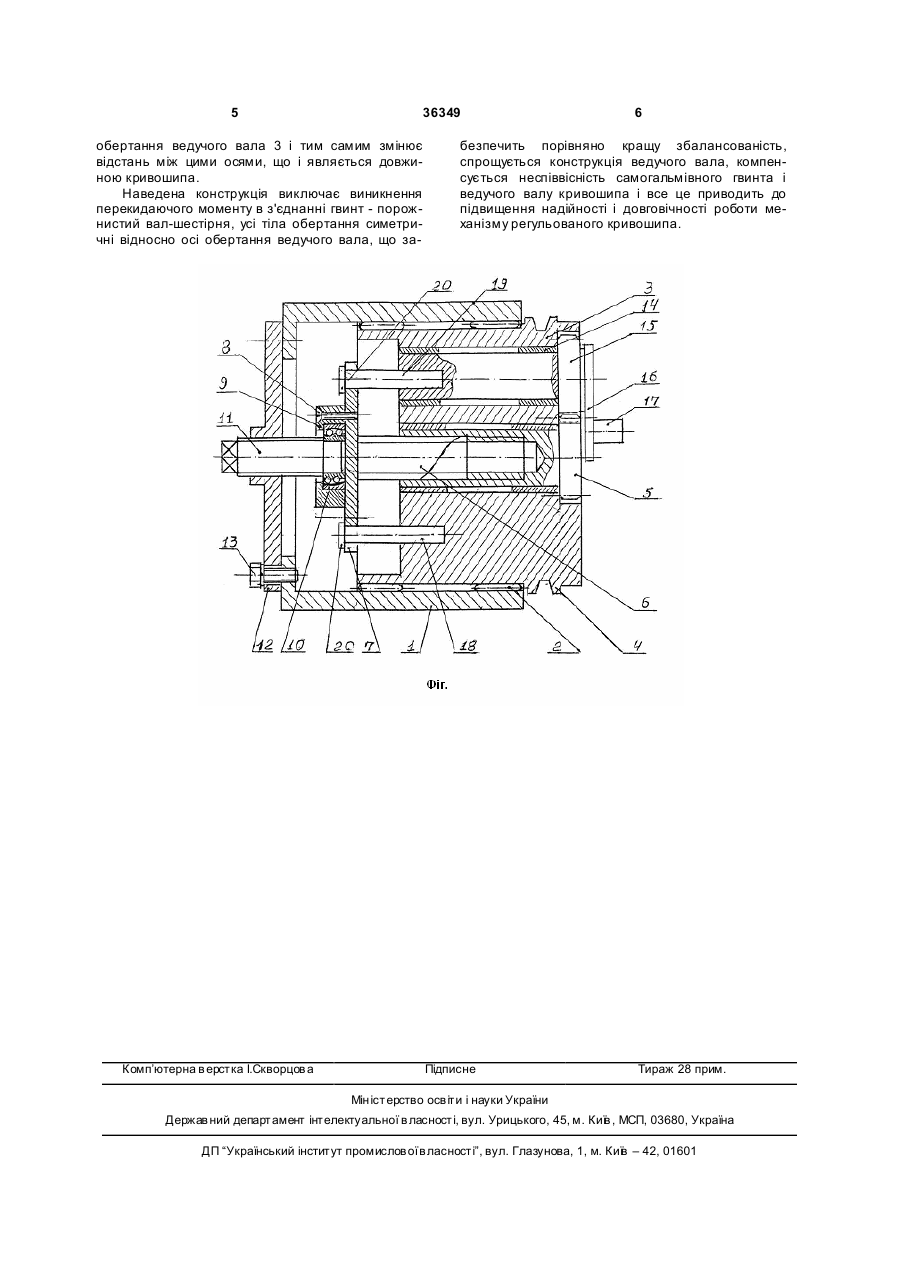

Регульований кривошип, що містить корпус, ведучий вал, порожнистий вал із внутрішньою різьбою великого кроку, гвинт, встановлений усередині порожнистого вала і утворюючий з ним гвинтове з'єднання, стакан, шарикопідшипник, самогальмівний гвинт та цапфу кривошипа, встановлену на його торці, який відрізняється тим, що на ведучому валу, на відстані половини 3 36349 1. Складність конструкції ведучого вала з погляду те хнології виготовлення, що призводить до збільшення собівартості виробу. 2. Неефективність додаткових мас, встановлених для забезпечення динамічної збалансованості. 3. Ненадійність роботи пристрою регулювання довжини кривошипа, особливо при передачі великих потужностей, через ексцентричне розташування вала кривошипа. Таке розташування при регулюванні призводить до виникнення перекидаючого моменту відносно вісі обертання головного вала та виникнення великих моментів тертя в з'єднанні гвинт - порожнистий вал і можливе їх заклинювання. 4. Велике зусилля на квадратній головці гвинта, що може привести до інтенсивного зминання граней головки, особливо при великих навантаженнях. Зминання граней головки приводить до того, що в процесі регулювання гвинт буде обертатися відносно своєї подовжньої вісі і виключається процес регулювання довжини кривошипа. В основу корисної моделі поставлено задачу розробити конструкцію регульованого кривошипа, в якому за рахунок конструктивних змін досягається підвищення надійності і довговічності роботи регульованого кривошипа, спрощення конструкції ведучого вала, поліпшення умов збалансованості. Поставлена задача вирішена в конструкції регульованого кривошипа, що містить корпус, ведучий вал, порожнистий вал із внутрішньою різьбою великого кроку, гвинт, встановлений усередині порожнистого вала і утворюючий з ним гвинтове з'єднання, стакан, шарикопідшипник, самогальмівний гвинт та цапфу кривошипа, встановлену на його торці тим, що на ведучому валу, на відстані половини максимального значення довжини регульованого кривошипа, усередині ведучого вала встановлена вал-шестірня, яка зачіпляється з порожнистою вал-шестірнею з гвинтом усередині, що встановлена співвісно з ведучим валом, гвинт закінчується циліндричним фланцем із двома симетрично розташованими відносно його центральної осі радіальними пазами, в яких встановлені циліндричні пальці, одні кінці яких закінчуються циліндричними головками, а інші встановлені симетрично відносно вісі обертання ведучого вала, при цьому один з пальців запресований у валшестірню співвісно з нею, а інший запресований у ведучий вал, фланець гвинтами закріплений зі стаканом, встановленим на шарикопідшипник, який виконано самоустановлювальним. Таке конструктивне виконання регульованого кривошипа дозволяє підвищити надійність і довговічність роботи регульованого кривошипа. Такий ефект досягається тим, що виключається поява перекидаючого моменту в з'єднанні гвинт - порожнистий вал-шестірня, тому що регулююче зусилля, яке спрямоване по центральній осі ведучого вала, виключає деформування квадратної головки, а також установкою стакана на самоустановлювальний шарикопідшипник, що компенсує неспіввісність самогальмівного гвинта і ведучого вала. Конструкція регульованого кривошипа зображена на кресленні (Фіг.). 4 Регульований кривошип складається з корпуса 1, у якому підшипниками кочення 2 встановлений ведучий вал 3, виконаний як одне ціле зі шківом 4. Співвісно з ведучим валом 3, усередині нього, встановлений порожнистий вал-шестірня 5 із внутрішньою різьбою великого кроку. Усередині порожнистого вала-шестірні 5 установлений гвинт 6 з таким же кроком. Гвинт 6 закінчується фланцем 7 із двома симетрично розташованими відносно вісі фланця радіальними пазами. Фланець 7 за допомогою гвинтів 8 закріплений зі стаканом 9, усередині якого встановлений самоустановлювальний шарикопідшипник 10. Самоустановлювальний шарикопідшипник 10 встановлений на цапфі самогальмівного гвинта 11, який закінчується квадратною головкою під ключ. Самогальмівний гвинт 11 утворює гвинтове з'єднання з кришкою 12, закріпленої з корпусом гвинтами 13. На ведучому валу 3, на відстані половини максимального значення регульованої довжини кривошипа, виконаний циліндричний отвір, де за допомогою підшипників 14 установлений вал-шестірня 15, зачепленої з порожнистою валом-шестірнею 5. Вал-шестірня 15 закінчується повідком 16, на якому закріплена цапфа 1.7. Відстань від центральної осі цапфи кривошипа 17 до осі обертання ведучого вала 3 є довжиною кривошипа. На ведучому валу 3 і на валу-шестірні 15, паралельно осі обертання ведучого вала, запресовані циліндричні пальці 18 і 19, взаємодіючі з радіальними пазами фланця 7. Циліндричні пальці 18, 19 закінчуються циліндричними головками 20. Циліндричні головки 20 фіксують положення ведучого вала 3 у подовжньому напрямку вісі обертання і виключають поворот гвинта 6 відносно порожнистої вала-шестірні 5. Ме ханізм працює такий способом. Рух від зовнішнього джерела, через, наприклад, клинопасову передачу, передається шківу 4, виконаному як єдине ціле з ведучим валом 3. Одночасно з ведучим валом 3 обертаються зачеплені між собою вали-шестірні 5, 15, циліндричні пальці 18, 19. Циліндричні пальці 18, 19 обертають фланець 17 з такою же швидкістю, що і ведучий вал, виключаючи поворот гвинта 6 відносно порожнистої вала-шестірні 5. Рух від фланця 17 гвинтами 8 передається стакану 9. Зміна довжини кривошипа виконується як у статичному стані ведучого вала, так і при його обертанні. Для зміни довжини кривошипа з зовнішнього джерела передається обертання гвинту 11 (наприклад, через ключ) в одному чи в іншому напрямку в залежності від того чи збільшити або зменшити довжину кривошипа. Обертання гвинта 11 змушує його переміщатися уздовж своєї вісі відносно нерухомої кришки. Разом із гвинтом 11 переміщається само установлюваний шарикопідшипник 10, що у свою чергу змушує переміщатися фланець 7 і разом з ним гвинт 6. Оскільки циліндричні пальці 18, 19 не дозволяють гвинту 6 обертатися відносно ведучого вала 3 і, отже, порожнистої вала-шестірні 5, то остання повертається на деякий кут відносно своєї подовжньої осі і передає обертання через зубчасту передачу валу-шестірні 15. Обертання вала-шестірні 15 навколо своєї осі змінює центр цапфи кривошипа 17 відносно осі 5 36349 обертання ведучого вала 3 і тим самим змінює відстань між цими осями, що і являється довжиною кривошипа. Наведена конструкція виключає виникнення перекидаючого моменту в з'єднанні гвинт - порожнистий вал-шестірня, усі тіла обертання симетричні відносно осі обертання ведучого вала, що за Комп’ютерна в ерстка І.Скворцов а 6 безпечить порівняно кращу збалансованість, спрощується конструкція ведучого вала, компенсується неспіввісність самогальмівного гвинта і ведучого валу кривошипа і все це приводить до підвищення надійності і довговічності роботи механізму регульованого кривошипа. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
