Автоклав для корозійних досліджень матеріалів у агресивних середовищах

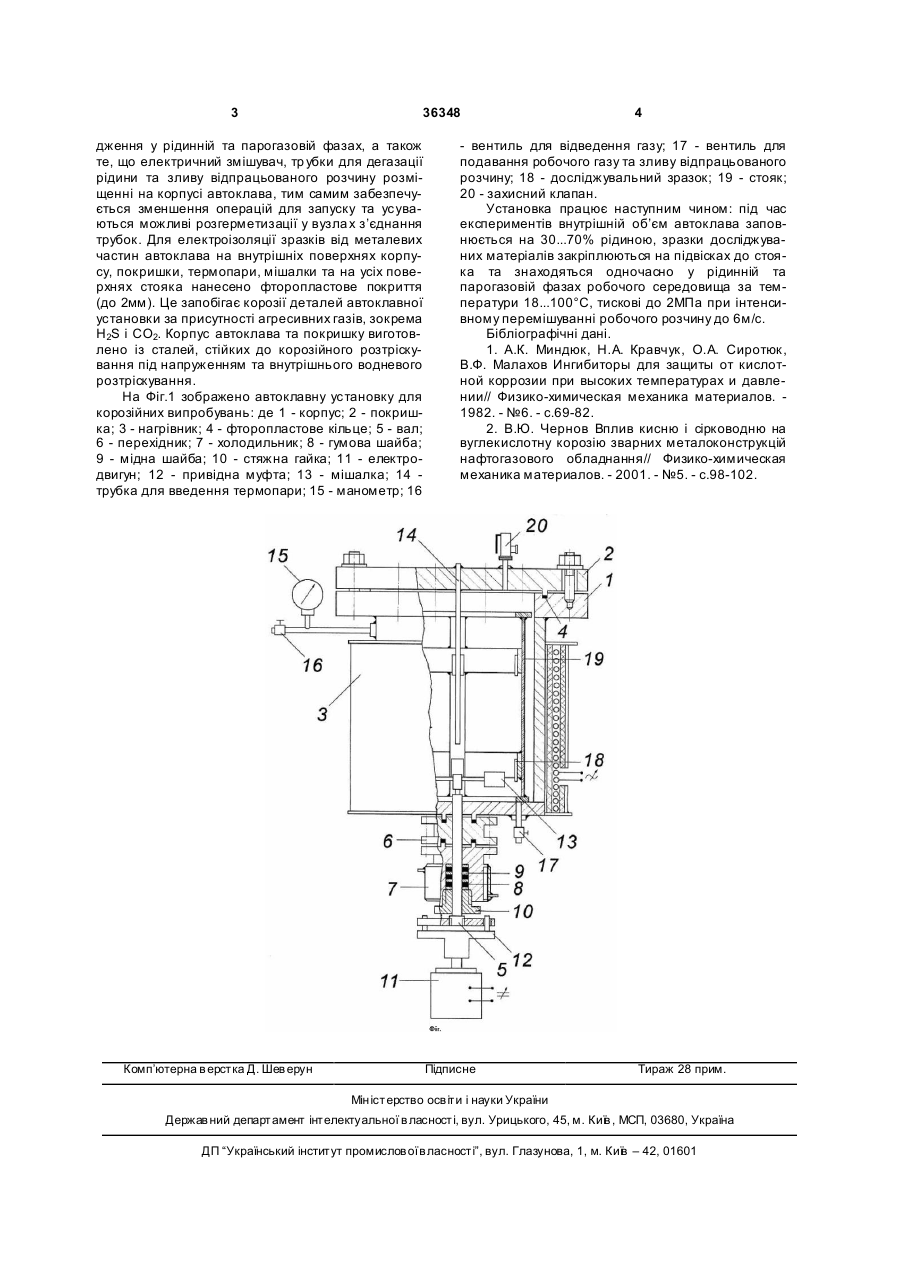

Автоклав для корозійних досліджень матеріалів у агресивних середовищах, який містить кор 3 36348 дження у рідинній та парогазовій фазах, а також те, що електричний змішувач, тр убки для дегазації рідини та зливу відпрацьованого розчину розміщенні на корпусі автоклава, тим самим забезпечується зменшення операцій для запуску та усуваються можливі розгерметизації у вузла х з’єднання трубок. Для електроізоляції зразків від металевих частин автоклава на внутрішніх поверхнях корпусу, покришки, термопари, мішалки та на усіх поверхнях стояка нанесено фторопластове покриття (до 2мм). Це запобігає корозії деталей автоклавної установки за присутності агресивних газів, зокрема H2S і СО2. Корпус автоклава та покришку виготовлено із сталей, стійких до корозійного розтріскування під напруженням та внутрішнього водневого розтріскування. На Фіг.1 зображено автоклавну установку для корозійних випробувань: де 1 - корпус; 2 - покришка; 3 - нагрівник; 4 - фторопластове кільце; 5 - вал; 6 - перехідник; 7 - холодильник; 8 - гумова шайба; 9 - мідна шайба; 10 - стяжна гайка; 11 - електродвигун; 12 - привідна муфта; 13 - мішалка; 14 трубка для введення термопари; 15 - манометр; 16 Комп’ютерна в ерстка Д. Шев ерун 4 - вентиль для відведення газу; 17 - вентиль для подавання робочого газу та зливу відпрацьованого розчину; 18 - досліджувальний зразок; 19 - стояк; 20 - захисний клапан. Установка працює наступним чином: під час експериментів внутрішній об’єм автоклава заповнюється на 30...70% рідиною, зразки досліджуваних матеріалів закріплюються на підвісках до стояка та знаходяться одночасно у рідинній та парогазовій фазах робочого середовища за температури 18...100°С, тискові до 2МПа при інтенсивному перемішуванні робочого розчину до 6м/с. Бібліографічні дані. 1. А.К. Миндюк, Н.А. Кравчук, О.А. Сиротюк, В.Ф. Малахов Ингибиторы для защиты от кислотной коррозии при высоких температурах и давлении// Физико-химическая механика материалов. 1982. - №6. - с.69-82. 2. В.Ю. Чернов Вплив кисню і сірководню на вуглекислотну корозію зварних металоконструкцій нафтогазового обладнання// Физико-химическая механика материалов. - 2001. - №5. - с.98-102. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
