Завантажити PDF файл.

Текст

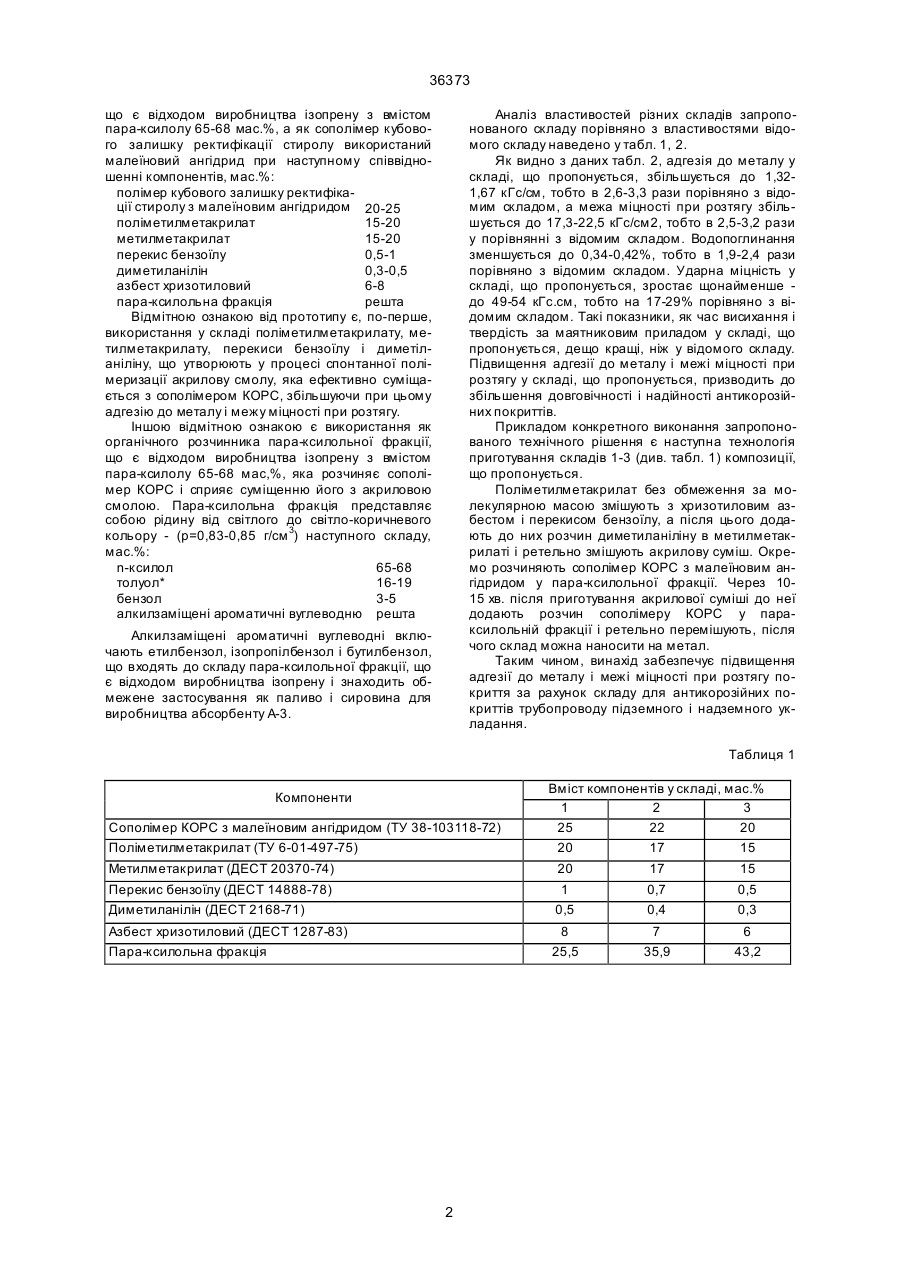

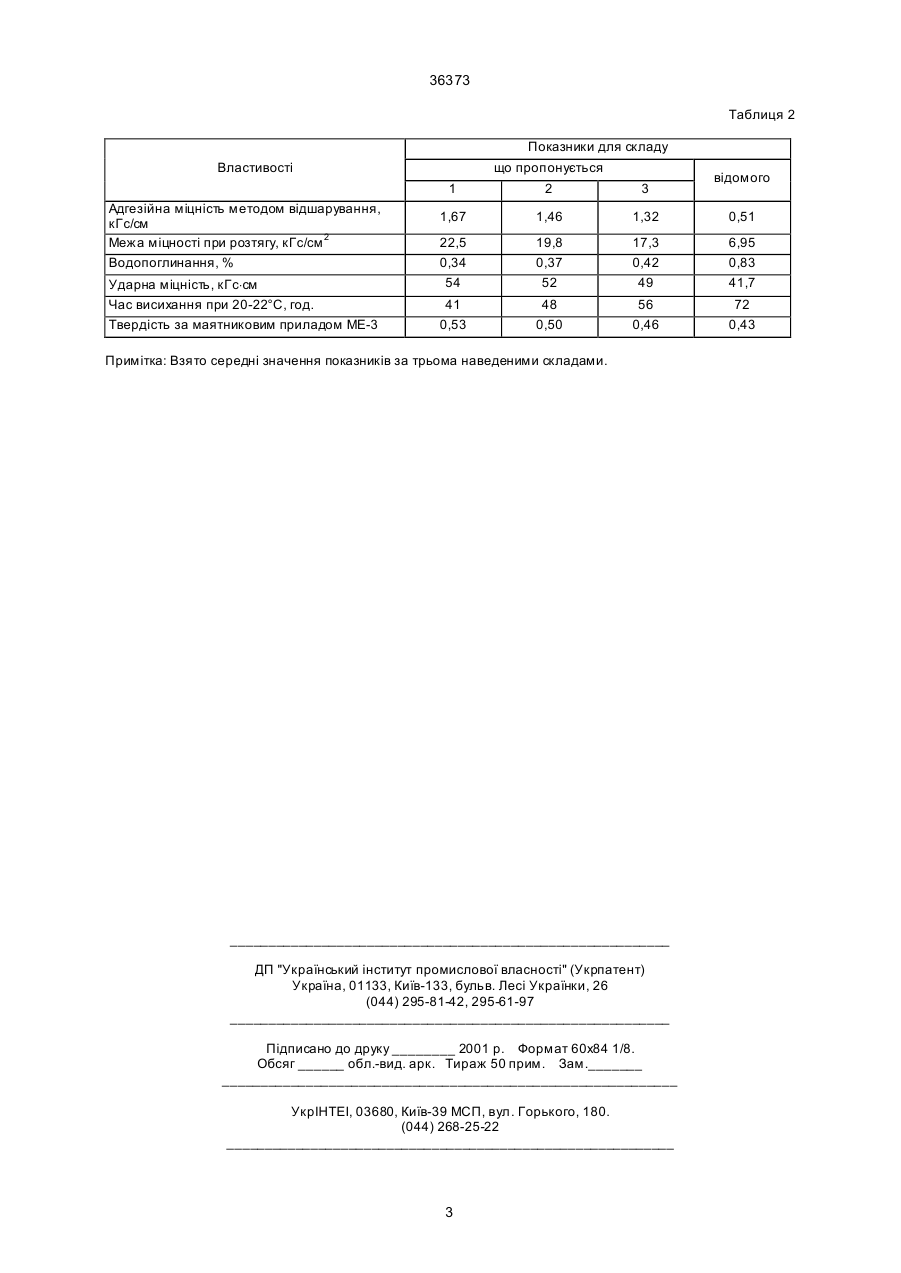

Склад для антикорозійних покриттів, що включає співполімер кубового залишку ректифікації стиролу з ангідридами кислот, азбест хризотиловий, органічний розчинник, який відрізняється тим, що він додатково містить поліметилметакрилат, метилметакрилат, перекис бензоїлу і диме 36373 що є відходом виробництва ізопрену з вмістом пара-ксилолу 65-68 мас.%, а як сополімер кубового залишку ректифікації стиролу використаний малеїновий ангідрид при наступному співвідношенні компонентів, мас.%: полімер кубового залишку ректифікації стиролу з малеїновим ангідридом 20-25 поліметилметакрилат 15-20 метилметакрилат 15-20 перекис бензоїлу 0,5-1 диметиланілін 0,3-0,5 азбест хризотиловий 6-8 пара-ксилольна фракція решта Відмітною ознакою від прототипу є, по-перше, використання у складі поліметилметакрилату, метилметакрилату, перекиси бензоїлу і диметіланіліну, що утворюють у процесі спонтанної полімеризації акрилову смолу, яка ефективно суміщається з сополімером КОРС, збільшуючи при цьому адгезію до металу і межу міцності при розтягу. Іншою відмітною ознакою є використання як органічного розчинника пара-ксилольної фракції, що є відходом виробництва ізопрену з вмістом пара-ксилолу 65-68 мас,%, яка розчиняє сополімер КОРС і сприяє суміщенню його з акриловою смолою. Пара-ксилольна фракція представляє собою рідину від світлого до світло-коричневого кольору - (р=0,83-0,85 г/см 3) наступного складу, мас.%: n-ксилол 65-68 толуол* 16-19 бензол 3-5 алкилзаміщені ароматичні вуглеводню решта Аналіз властивостей різних складів запропонованого складу порівняно з властивостями відомого складу наведено у табл. 1, 2. Як видно з даних табл. 2, адгезія до металу у складі, що пропонується, збільшується до 1,321,67 кГс/см, тобто в 2,6-3,3 рази порівняно з відомим складом, а межа міцності при розтягу збільшується до 17,3-22,5 кГс/см2, тобто в 2,5-3,2 рази у порівнянні з відомим складом. Водопоглинання зменшується до 0,34-0,42%, тобто в 1,9-2,4 рази порівняно з відомим складом. Ударна міцність у складі, що пропонується, зростає щонайменше до 49-54 кГс.см, тобто на 17-29% порівняно з відомим складом. Такі показники, як час висихання і твердість за маятниковим приладом у складі, що пропонується, дещо кращі, ніж у відомого складу. Підвищення адгезії до металу і межі міцності при розтягу у складі, що пропонується, призводить до збільшення довговічності і надійності антикорозійних покриттів. Прикладом конкретного виконання запропонованого технічного рішення є наступна технологія приготування складів 1-3 (див. табл. 1) композиції, що пропонується. Поліметилметакрилат без обмеження за молекулярною масою змішують з хризотиловим азбестом і перекисом бензоїлу, а після цього додають до них розчин диметиланіліну в метилметакрилаті і ретельно змішують акрилову суміш. Окремо розчиняють сополімер КОРС з малеїновим ангідридом у пара-ксилольної фракції. Через 1015 хв. після приготування акрилової суміші до неї додають розчин сополімеру КОРС у параксилольній фракції і ретельно перемішують, після чого склад можна наносити на метал. Таким чином, винахід забезпечує підвищення адгезії до металу і межі міцності при розтягу покриття за рахунок складу для антикорозійних покриттів трубопроводу підземного і надземного укладання. Алкилзаміщені ароматичні вуглеводні включають етилбензол, ізопропілбензол і бутилбензол, що входять до складу пара-ксилольної фракції, що є відходом виробництва ізопрену і знаходить обмежене застосування як паливо і сировина для виробництва абсорбенту А-3. Таблиця 1 Компоненти Сополімер КОРС з малеїновим ангідридом (ТУ 38-103118-72) Поліметилметакрилат (ТУ 6-01-497-75) Вміст компонентів у складі, мac.% 1 2 3 25 22 20 20 17 15 Метилметакрилат (ДЕСТ 20370-74) Перекис бензоїлу (ДЕСТ 14888-78) Диметиланілін (ДЕСТ 2168-71) 20 1 0,5 17 0,7 0,4 15 0,5 0,3 Азбест хризотиловий (ДЕСТ 1287-83) Пара-ксилольна фракція 8 25,5 7 35,9 6 43,2 2 36373 Таблиця 2 Показники для складу що пропонується Властивості відомого 1 Адгезійна міцність методом відшарування, кГс/см Межа міцності при розтягу, кГс/см 2 Водопоглинання, % Ударна міцність, кГс×см Час висихання при 20-22°С, год. Твердість за маятниковим приладом МЕ-3 2 3 1,67 1,46 1,32 0,51 22,5 0,34 54 19,8 0,37 52 17,3 0,42 49 6,95 0,83 41,7 41 0,53 48 0,50 56 0,46 72 0,43 Примітка: Взято середні значення показників за трьома наведеними складами. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Composition for corrosion-resistant coatings

Автори англійською

Shutenko Leonid Mykolaiovych, Voliuvach Serhii Vasyliovych, Zolotov Mykhailo Serhiiovych, Bolkvadze Zurab Revazovych, Zolotov Serhii Mykhailovych

Назва патенту російською

Состав для антикоррозийных покрытий

Автори російською

Шутенко Леонид Николаевич, Волювач Сергей Васильевич, Золотов Михаил Сергеевич, Болквадзе Зураб Ревазович, Золотов Сергей Михайлович

МПК / Мітки

МПК: C09D 5/08

Мітки: склад, покриттів, антикорозійних

Код посилання

<a href="https://ua.patents.su/3-36373-sklad-dlya-antikorozijjnikh-pokrittiv.html" target="_blank" rel="follow" title="База патентів України">Склад для антикорозійних покриттів</a>

Подібні патенти
