Стенд для випробування пульсуючим гідравлічним тиском деталей машин

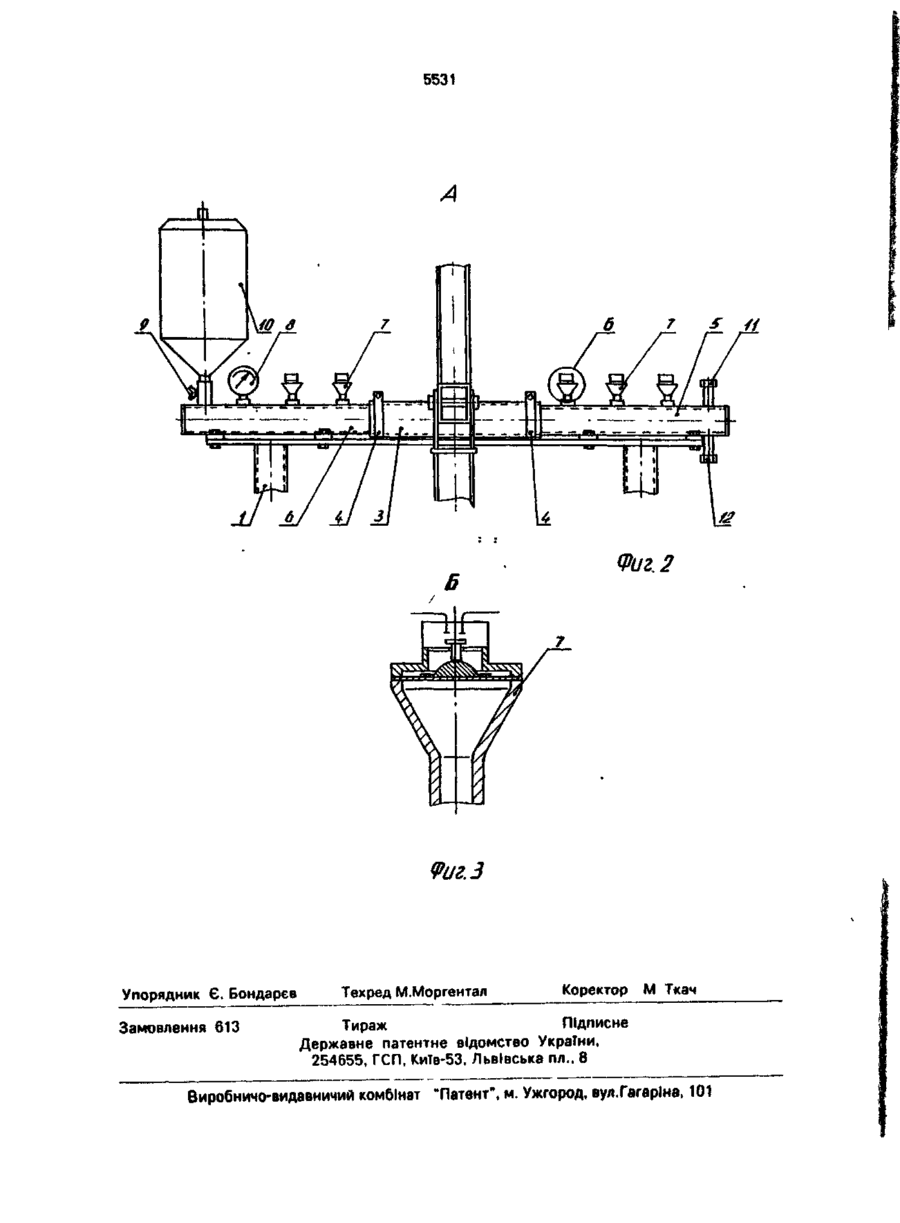

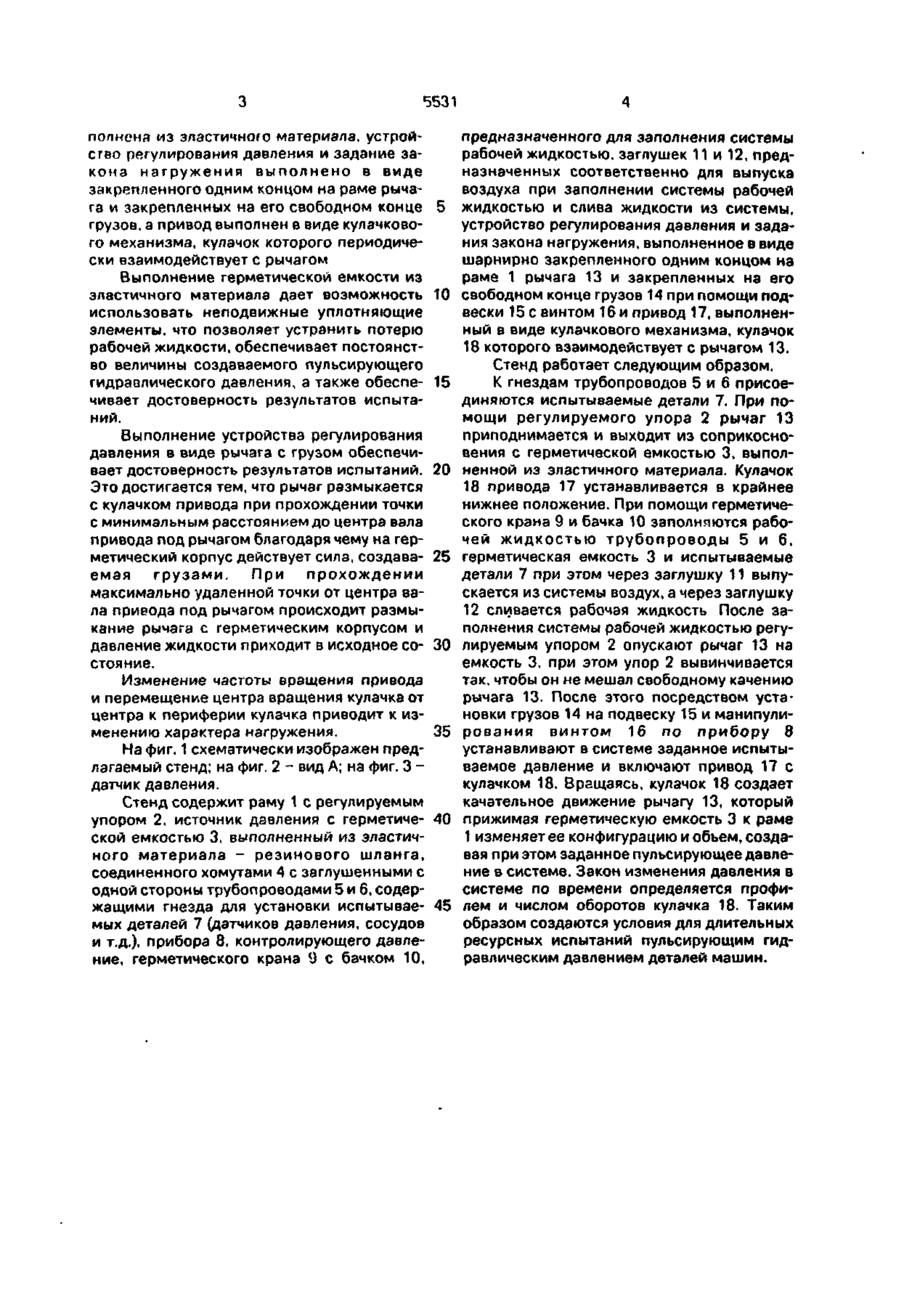

Стенд для испытания пульсирующим гидравлическим давлением деталей машин, работающих в жидкой рабочей среде, содержащий раму, источник давления с герметичной емкостью, устройство регулирования давления и задания закона нагружения, связанный с ним привод и прибор контроля давления в источнике, о т л и ч а ю щ и й с я тем, что герметичная емкость выполнена из эластичного материала, устройство регулирования давления и задания закона нагружения выполнено в виде закрепленного одним концом на раме рычага и закрепленных на его свободном конце грузов, а привод выполнен в виде кулачкового механизма, кулачок которого предназначен для периодического взаимодействия с рычагом. С > Изобретение относится к машиностроению и прежде всего к сельскохозяйственному и может быть использовано для проведения ресурсных испытаний пульсирующим гидравлическим давлением деталей машин (датчиков, приборов, сосудов и т.д.), работающих в жидкой рабочей среде. Известен стенд для испытания рукавов высокого давления, содержащий раму, источник давления с герметической емкостью, устройство регулирования давления и задания закона нагружения, связанный с ним привод и прибор контроля давления в источнике [1] Недостатком этого стенда является то, что из-за наличия в конструкции источника пульсирующего гидравлического давления двух подвижных герметизирующих уплотнений, в нем периодически уменьшается объем рабочей жидкости, что в свою очередь снижает достоверность испытаний, увеличи и вает затраты при испытаниях. Конструкция усложнена и требует применения материалов, не поддающихся коррозии при работе испытываемых деталей в агрессивной среде. В основу изобретения поставлена задача разработки простого и эффективного стенда, в котором исключена потеря объема рабочей жидкости в источнике пульсирующего гидравлического давления, что повышает достоверность испытаний, снижает затраты, упрощает конструкцию. Поставленная задача решается тем, что стенд для испытания пульсирующим гидравлическим давлением деталей машин, содержащий раму, источник давления с герметической емкостью, устройство регулирования давления и задания закона нагружения, связанный с ним привод и прибор контроля давления в источнике, согласно изобретению, герметическая емкость вы сл ел со о 5531 полнена из эластичного материала, устройство регулирования давления и задание закона нагружения выполнено в виде закрепленного одним концом на раме рычага и закрепленных на его свободном конце 5 грузов, а привод выполнен в виде кулачкового механизма, кулачок которого периодически взаимодействует с рычагом Выполнение герметической емкости из эластичного материала дает возможность 10 использовать неподвижные уплотняющие элементы, что позволяет устранить потерю рабочей жидкости, обеспечивает постоянство величины создаваемого пульсирующего гидравлического давления, а также обеспе- 15 чивает достоверность результатов испытаний. Выполнение устройства регулирования давления в виде рычага с грузом обеспечивает достоверность результатов испытаний. 20 Это достигается тем, что рычаг размыкается с кулачком привода при прохождении точки с минимальным расстоянием до центра вала привода под рычагом благодаря чему на герметический корпус действует сила, создава- 25 емая грузами. При прохождении максимально удаленной точки от центра вала привода под рычагом происходит размыкание рычага с герметическим корпусом и давление жидкости приходит в исходное со- 30 стояние. Изменение частоты вращения привода и перемещение центра вращения кулачка от центра к периферии кулачка приводит к изменению характера нагружения. 35 На фиг. 1 схематически изображен предлагаемый стенд; на фиг, 2 - вид А; на фиг. 3 датчик давления. Стенд содержит раму 1 с регулируемым упором 2, источник давления с герметиче- 40 ской емкостью 3, выполненный из эластичного материала - резинового шланга, соединенного хомутами 4 с заглушёнными с одной стороны трубопроводами 5 и 6, содержащими гнезда для установки испытывав- 45 мых деталей 7 (датчиков давления, сосудов и т.д.), прибора 8, контролирующего давление, герметического крана 9 с бачком 10, предназначенного для заполнения системы рабочей жидкостью, заглушек 11 и 12, предназначенных соответственно для выпуска воздуха при заполнении системы рабочей жидкостью и слива жидкости из системы, устройство регулирования давления и задания закона нагружения, выполненное в виде шарнирно закрепленного одним концом на раме 1 рычага 13 и закрепленных на его свободном конце грузов 14 при помощи подвески 15 с винтом 16 и привод 17, выполненный в виде кулачкового механизма, кулачок 18 которого взаимодействует с рычагом 13. Стенд работает следующим образом. К гнездам трубопроводов 5 и 6 присоединяются испытываемые детали 7. При помощи регулируемого упора 2 рычаг 13 приподнимается и выходит из соприкосновения с герметической емкостью 3, выполненной из эластичного материала. Кулачок 18 привода 17 устанавливается в крайнее нижнее положение. При помощи герметического крана 9 и бачка 10 заполняются рабочей жидкостью трубопроводы 5 и 6, герметическая емкость 3 и испытываемые детали 7 при этом через заглушку 11 выпускается из системы воздух, а через заглушку 12 сливается рабочая жидкость После заполнения системы рабочей жидкостью регулируемым упором 2 опускают рычаг 13 на емкость 3, при этом упор 2 вывинчивается так, чтобы он не мешал свободному качению рычага 13. После этого посредством установки грузов 14 на подвеску 15 и манипулирования винтом 16 по прибору 8 устанавливают в системе заданное испытываемое давление и включают привод 17 с кулачком 18. Вращаясь, кулачок 18 создает качательное движение рычагу 13, который прижимая герметическую емкость 3 к раме 1 изменяет ее конфигурацию и объем, создавая при этом заданное пульсирующее давление в системе. Закон изменения давления в системе по времени определяется профилем и числом оборотов кулачка 18. Таким образом создаются условия для длительных ресурсных испытаний пульсирующим гидравлическим давлением деталей машин. less 5531 7 S Фиг 2 Vue.3 Упорядник Є. Бондарев Замовлення 613 Техред М.Моргентал Коректор М Ткач Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиІв-53, Львівська пл.. 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101 //
