Шахтна неперекидна кліть для транспортування довгомірних матеріалів

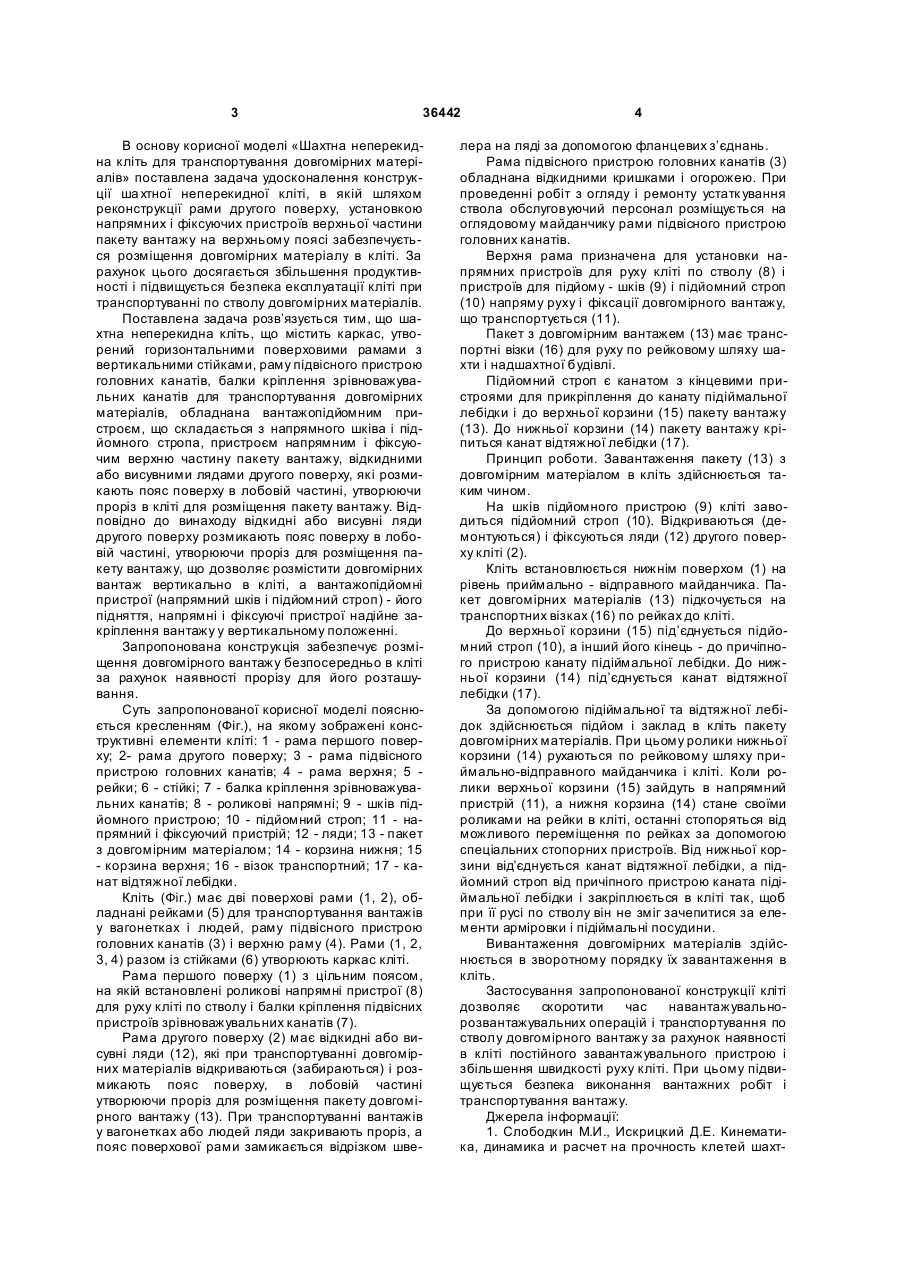

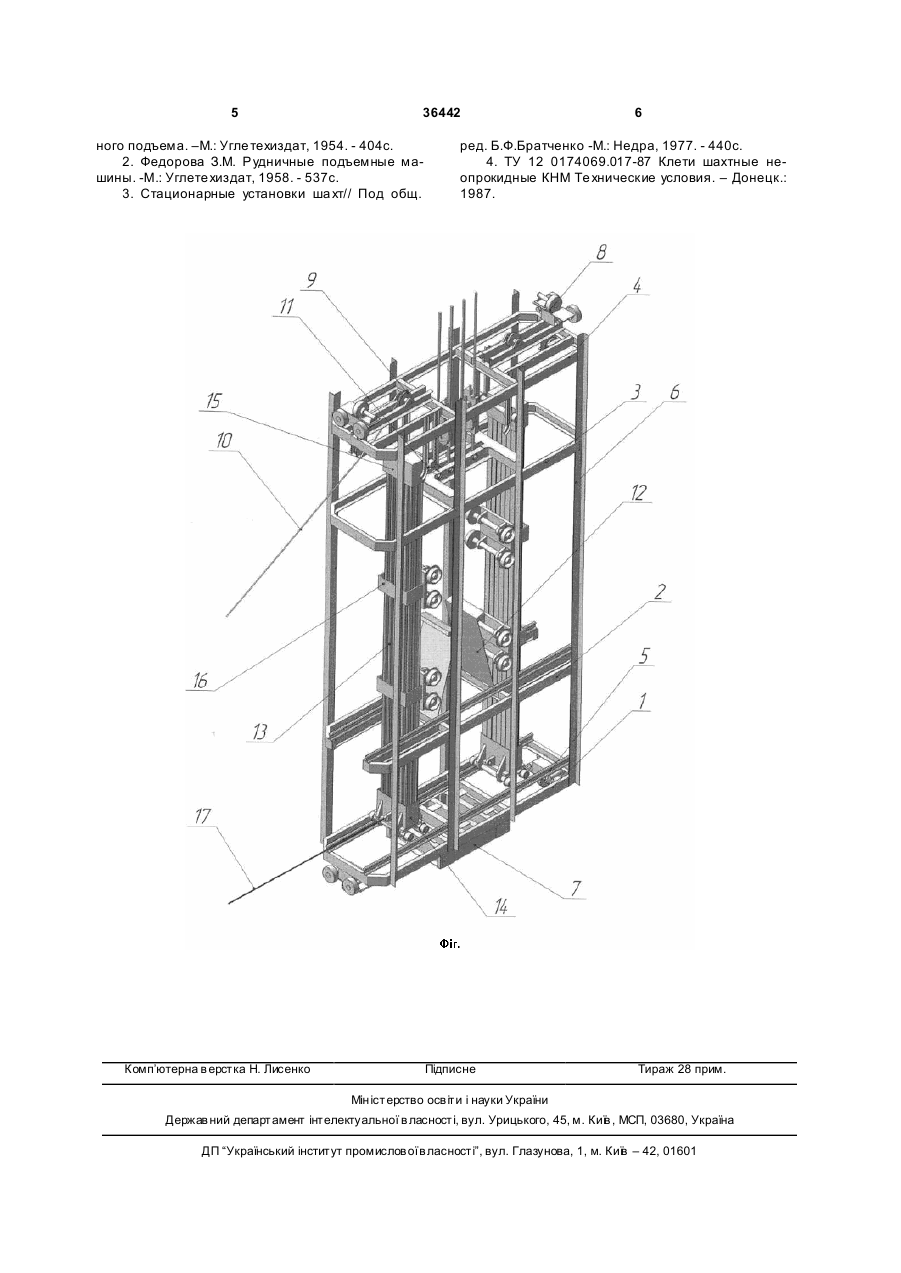

Шахтна неперекидна кліть для транспортування довгомірних матеріалів, а також людей і вантажів у вагонетках по шахтному стволу, що 3 36442 В основу корисної моделі «Шахтна неперекидна кліть для транспортування довгомірних матеріалів» поставлена задача удосконалення конструкції ша хтної неперекидної кліті, в якій шляхом реконструкції рами другого поверху, установкою напрямних і фіксуючих пристроїв верхньої частини пакету вантажу на верхньому поясі забезпечується розміщення довгомірних матеріалу в кліті. За рахунок цього досягається збільшення продуктивності і підвищується безпека експлуатації кліті при транспортуванні по стволу довгомірних матеріалів. Поставлена задача розв’язується тим, що шахтна неперекидна кліть, що містить каркас, утворений горизонтальними поверховими рамами з вертикальними стійками, раму підвісного пристрою головних канатів, балки кріплення зрівноважувальних канатів для транспортування довгомірних матеріалів, обладнана вантажопідйомним пристроєм, що складається з напрямного шківа і підйомного стропа, пристроєм напрямним і фіксуючим верхню частину пакету вантажу, відкидними або висувними лядами другого поверху, які розмикають пояс поверху в лобовій частині, утворюючи проріз в кліті для розміщення пакету вантажу. Відповідно до винаходу відкидні або висувні ляди другого поверху розмикають пояс поверху в лобовій частині, утворюючи проріз для розміщення пакету вантажу, що дозволяє розмістити довгомірних вантаж вертикально в кліті, а вантажопідйомні пристрої (напрямний шків і підйомний строп) - його підняття, напрямні і фіксуючі пристрої надійне закріплення вантажу у вертикальному положенні. Запропонована конструкція забезпечує розміщення довгомірного вантажу безпосередньо в кліті за рахунок наявності прорізу для його розташування. Суть запропонованої корисної моделі пояснюється кресленням (Фіг.), на якому зображені конструктивні елементи кліті: 1 - рама першого поверху; 2- рама другого поверху; 3 - рама підвісного пристрою головних канатів; 4 - рама верхня; 5 рейки; 6 - стійкі; 7 - балка кріплення зрівноважувальних канатів; 8 - роликові напрямні; 9 - шків підйомного пристрою; 10 - підйомний строп; 11 - напрямний і фіксуючий пристрій; 12 - ляди; 13 - пакет з довгомірним матеріалом; 14 - корзина нижня; 15 - корзина верхня; 16 - візок транспортний; 17 - канат відтяжної лебідки. Кліть (Фіг.) має дві поверхові рами (1, 2), обладнані рейками (5) для транспортування вантажів у вагонетках і людей, раму підвісного пристрою головних канатів (3) і верхню раму (4). Рами (1, 2, 3, 4) разом із стійками (6) утворюють каркас кліті. Рама першого поверху (1) з цільним поясом, на якій встановлені роликові напрямні пристрої (8) для руху кліті по стволу і балки кріплення підвісних пристроїв зрівноважувальних канатів (7). Рама другого поверху (2) має відкидні або висувні ляди (12), які при транспортуванні довгомірних матеріалів відкриваються (забираються) і розмикають пояс поверху, в лобовій частині утворюючи проріз для розміщення пакету довгомірного вантажу (13). При транспортуванні вантажів у вагонетках або людей ляди закривають проріз, а пояс поверхової рами замикається відрізком шве 4 лера на ляді за допомогою фланцевих з’єднань. Рама підвісного пристрою головних канатів (3) обладнана відкидними кришками і огорожею. При проведенні робіт з огляду і ремонту устатк ування ствола обслуговуючий персонал розміщується на оглядовому майданчику рами підвісного пристрою головних канатів. Верхня рама призначена для установки напрямних пристроїв для руху кліті по стволу (8) і пристроїв для підйому - шків (9) і підйомний строп (10) напряму руху і фіксації довгомірного вантажу, що транспортується (11). Пакет з довгомірним вантажем (13) має транспортні візки (16) для руху по рейковому шляху шахти і надшахтної будівлі. Підйомний строп є канатом з кінцевими пристроями для прикріплення до канату підіймальної лебідки і до верхньої корзини (15) пакету вантажу (13). До нижньої корзини (14) пакету вантажу кріпиться канат відтяжної лебідки (17). Принцип роботи. Завантаження пакету (13) з довгомірним матеріалом в кліть здійснюється таким чином. На шків підйомного пристрою (9) кліті заводиться підйомний строп (10). Відкриваються (демонтуються) і фіксуються ляди (12) другого поверху кліті (2). Кліть встановлюється нижнім поверхом (1) на рівень приймально - відправного майданчика. Пакет довгомірних матеріалів (13) підкочується на транспортних візках (16) по рейках до кліті. До верхньої корзини (15) під’єднується підйомний строп (10), а інший його кінець - допричіпного пристрою канату підіймальної лебідки. До нижньої корзини (14) під’єднується канат відтяжної лебідки (17). За допомогою підіймальної та відтяжної лебідок здійснюється підйом і заклад в кліть пакету довгомірних матеріалів. При цьому ролики нижньої корзини (14) рухаються по рейковому шляху приймально-відправного майданчика і кліті. Коли ролики верхньої корзини (15) зайдуть в напрямний пристрій (11), а нижня корзина (14) стане своїми роликами на рейки в кліті, останні стопоряться від можливого переміщення по рейках за допомогою спеціальних стопорних пристроїв. Від нижньої корзини від’єднується канат відтяжної лебідки, а підйомний строп від причіпного пристрою каната підіймальної лебідки і закріплюється в кліті так, щоб при її русі по стволу він не зміг зачепитися за елементи арміровки і підіймальні посудини. Вивантаження довгомірних матеріалів здійснюється в зворотному порядку їх завантаження в кліть. Застосування запропонованої конструкції кліті дозволяє скоротити час навантажувальнорозвантажувальних операцій і транспортування по стволу довгомірного вантажу за рахунок наявності в кліті постійного завантажувального пристрою і збільшення швидкості руху кліті. При цьому підвищується безпека виконання вантажних робіт і транспортування вантажу. Джерела інформації: 1. Слободкин М.И., Искрицкий Д.Е. Кинематика, динамика и расчет на прочность клетей шахт 5 36442 ного подъема. –М.: Угле техиздат, 1954. - 404с. 2. Федорова З.М. Рудничные подъемные машины. -М.: Углетехиздат, 1958. - 537с. 3. Стационарные установки ша хт// Под общ. Комп’ютерна в ерстка Н. Лисенко 6 ред. Б.Ф.Братченко -М.: Недра, 1977. - 440с. 4. ТУ 12 0174069.017-87 Клети шахтные неопрокидные КНМ Те хнические условия. – Донецк.: 1987. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
