Шахтна аварійно-рятувальна кліть
Номер патенту: 65036
Опубліковано: 15.08.2006
Автори: Торба Олена Павлівна, Самуся Володимир Ілліч, Ткачов Юрій Анатолійович
Формула / Реферат
1. Тороїдальний дирижабль, що має у вигляді тора, корпус, встановлений у центральному отворі тора, плиту, яка кріпиться до корпусу поверх оболонки, ракетний двигун для примусової посадки дирижабля, який встановлений на плиті соплом догори, гондолу, яка розміщена під оболонкою і жорстко зв'язана з корпусом, та движитель, що розташований на гондолі, який відрізняється тим, що стратосферний тороїдальний дирижабль має корпус, у вигляді диска спеціальної конструкції, комбіновану оболонку, яка розміщується на верхній частині диска корпусу і складається з двох частин - жорсткого, поділеного на секції, тора, який будується по периметру диска корпусу дирижабля, та „балонета", виготовленого із м'якого газонепроникненого матеріалу у вигляді циліндра, який розмішується в середині центрального отвору тора і кріпиться, відомим способом, одним своїм кінцем до верхньої кромки внутрішнього периметра тора, далі опускається донизу центрального отвору тора і там кріпиться, таким же чином, своїм другим кінцем до обичайки „ковпака балонета", який накриває собою, жорстко закріплену до корпуса, силову лебідку, трос якої, своїм вільним кінцем, кріпиться відомим способом до дна „ковпака балонета" (з його середини), при цьому між: порожнинами кожної секції тору і загальною порожниною „балонета" існує зв'язок за допомогою газових трубок, які, у приміщенні операторського кубрика, розташованого у нижній частині корпусу дирижабля, попарно сходяться на газових перепускних клапанах (для кожної пари свій), завдяки яким скоюється управління польотом дирижабля (підйом-опускання) шляхом маніпуляцій з „стартовим паритетом тусків" несучого газу, який знаходиться в порожнинах секцій тора і в загальній порожнині „балонета" дирижабля, та атмосферним тиском, який обіймає (здавлює) поверхню комбінованої оболонки дирижабля, при цьому з ростом висоти підйому дирижабля атмосферний тиск повільно і постійно зменшується, що автоматично зменшує його тиск на зовнішню поверхню м'якої оболонки „балонета", тим самим виникає можливість, шляхом повільного відкриття перепускних клапанів, перепускати несучий газ із порожнин секцій тора у порожнину „балонета", що призводить до повільного роздування (зростання об'єму) „балонета", тим самим постійно збільшується сплавна сила дирижабля і він досягає стратосфери, з якої дирижабль повертається на Землю за допомогою силової лебідки, трос якої втягує „ковпак л балонета" у середину центрального отвору тора, що призводить до зменшення об'єму „балонета" - зменшується сплавна сила дирижабля і він опускається на поверхню Землі, при цьому тиск атмосферного повітря поступово видавлює несучий газ із порожнини „балонета" у порожнину кожної секції тора, а це, на поверхні Землі, знову відтворює рівновагу „стартового паритету тисків".
2. Стратосферний тороїдальний дирижабль за п.1, який відрізняється тим, що дирижабль обладнується п'ятьма реактивними двигунами: один маршевий, розташований знизу корпуса під операторським кубриком, і чотири маневрових , які попарно кріпляться, діагональне один одному, на торцях диску корпуса дирижабля, з яких одна пара встановлюється паралельно вісі маршевого двигуна , а друга - над маршевим двигуном (один спереду, а другий ззаду), при цьому маневрові двигуни мають шарнірне з'єднання з корпусом дирижабля, що дозволяє їм обертатись навколо своєї вісі, а це забезпечує можливість дирижаблю (у стратосфері чи у приземному шарі атмосфери Землі) скоювати різноманітні маневри.
3. Стратосферний тороїдальний дирижабль за п. 2, який відрізняється тим, що дирижабль, знизу диска корпусу, має опорні лапи (не менше чотирьох), якими дирижабль спирається (під час старту чи посадки) на „стартову естакаду", яка є інженерною спорудою, обладнаною технічними засобами для зборки, підготовки і запуску апаратів для повітряного плавання.
Текст

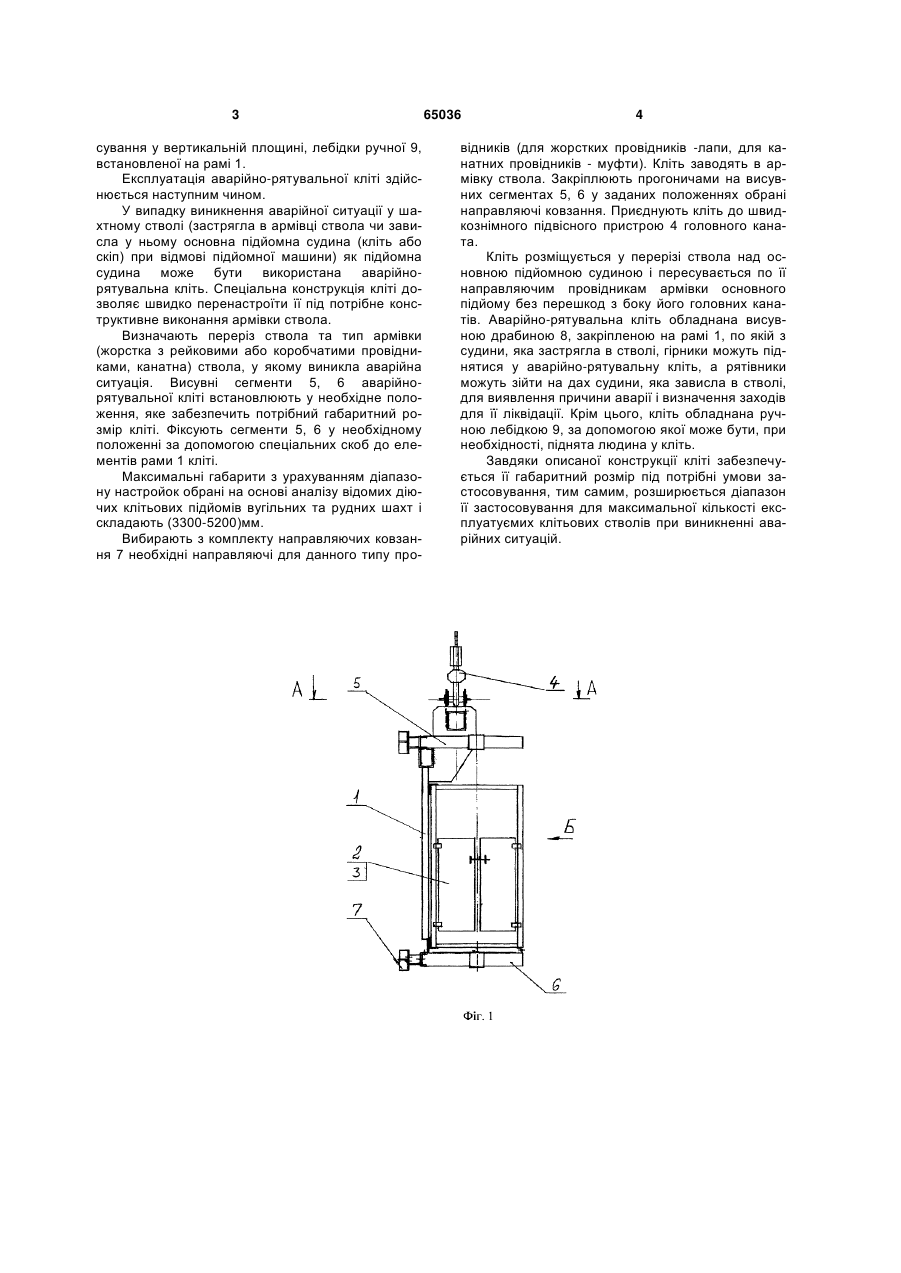

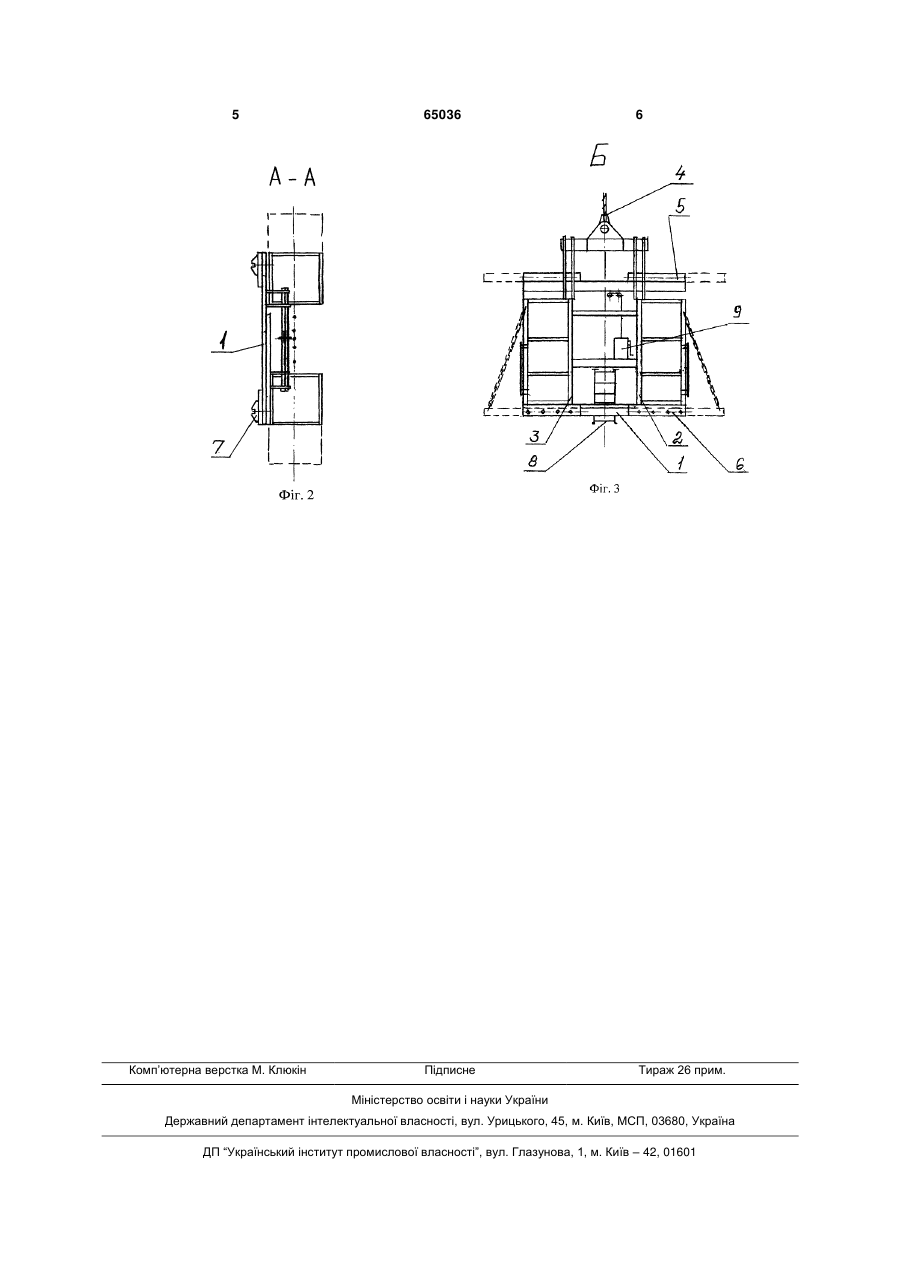

Шахтна аварійно-рятувальна кліть, яка має раму, кабіну, підвісний пристрій, напрямні ковзання, яка відрізняється тим, що має додаткову кабіну, при цьому кабіни встановлені з одного боку рами та між ними розміщені канати основного підйому, а також закріплені вище та нижче кабін відповідно висувні сегменти з можливістю їх пересування у горизонтальній площині та фіксацією в заданому положенні, а напрямні ковзання виконані знімними та закріплені на висувних сегментах. (19) (21) 2003054226 (22) 12.05.2003 (24) 15.08.2006 (46) 01.08.2006, Бюл. №8, 2006р. (72) Самуся Володимир Ілліч, Ткачов Юрій Анатолійович, Торба Олена Павлівна (73) Національний гірничий університет (56) SU 688408, 18.10.79 SU 573433, 17.10.77 SU 734121, 15.05.80 SU 1442497, 07.12.88 SU 1470641, 07.04.89 SU 983017, 23.12.82 3 сування у вертикальній площині, лебідки ручної 9, встановленої на рамі 1. Експлуатація аварійно-рятувальної кліті здійснюється наступним чином. У випадку виникнення аварійної ситуації у шахтному стволі (застрягла в армівці ствола чи зависла у ньому основна підйомна судина (кліть або скіп) при відмові підйомної машини) як підйомна судина може бути використана аварійнорятувальна кліть. Спеціальна конструкція кліті дозволяє швидко перенастроїти її під потрібне конструктивне виконання армівки ствола. Визначають переріз ствола та тип армівки (жорстка з рейковими або коробчатими провідниками, канатна) ствола, у якому виникла аварійна ситуація. Висувні сегменти 5, 6 аварійнорятувальної кліті встановлюють у необхідне положення, яке забезпечить потрібний габаритний розмір кліті. Фіксують сегменти 5, 6 у необхідному положенні за допомогою спеціальних скоб до елементів рами 1 кліті. Максимальні габарити з урахуванням діапазону настройок обрані на основі аналізу відомих діючих клітьових підйомів вугільних та рудних шахт і складають (3300-5200)мм. Вибирають з комплекту направляючих ковзання 7 необхідні направляючі для данного типу про 65036 4 відників (для жорстких провідників -лапи, для канатних провідників - муфти). Кліть заводять в армівку ствола. Закріплюють прогоничами на висувних сегментах 5, 6 у заданих положеннях обрані направляючі ковзання. Приєднують кліть до швидкознімного підвісного пристрою 4 головного каната. Кліть розміщується у перерізі ствола над основною підйомною судиною і пересувається по її направляючим провідникам армівки основного підйому без перешкод з боку його головних канатів. Аварійно-рятувальна кліть обладнана висувною драбиною 8, закріпленою на рамі 1, по якій з судини, яка застрягла в стволі, гірники можуть піднятися у аварійно-рятувальну кліть, а рятівники можуть зійти на дах судини, яка зависла в стволі, для виявлення причини аварії і визначення заходів для її ліквідації. Крім цього, кліть обладнана ручною лебідкою 9, за допомогою якої може бути, при необхідності, піднята людина у кліть. Завдяки описаної конструкції кліті забезпечується її габаритний розмір під потрібні умови застосовування, тим самим, розширюється діапазон її застосовування для максимальної кількості експлуатуємих клітьових стволів при виникненні аварійних ситуацій. 5 Комп’ютерна верстка М. Клюкін 65036 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMine emergency rescue cage
Автори англійськоюSamusia Volodymyr Illich
Назва патенту російськоюШахтная аварийно-спасательная клеть
Автори російськоюСамуся Владимир Ильич
МПК / Мітки
МПК: B66B 17/00
Мітки: шахтна, аварійно-рятувальна, кліть
