Спосіб керування спуском у атмосфері апарата, що повертають
Номер патенту: 36593
Опубліковано: 27.10.2008
Автори: Журба Сергій Іванович, Мокін Олександр Васильович, Мокін Андрій Олександрович, Джеппа Вадим Лукич, Яшин Сергій Валентинович, Мілещенко Олександр Іванович
Формула / Реферат
Спосіб керування спуском у атмосфері апарата, що повертають, що містить операції розкриття гальмового екрана з утворенням статично стійкої системи "апарат-екран", наступного введення парашутної системи і посадки, який відрізняється тим, що після проходження апаратом, що повертають, з розкритим гальмовим екраном надзвукової ділянки польоту систему "апарат-екран" розвертають, наприклад, на 180° за напрямком польоту шляхом переміщення у поздовжньому напрямку апарата, що повертають, і гальмового екрана відносно один одного до утворення статично стійкої системи, після чого вводять парашутну систему, переміщують у поздовжньому напрямку апарат, що повертають, і гальмовий екран у вихідне положення й здійснюють посадку на периферійну частину гальмового екрана.
Текст

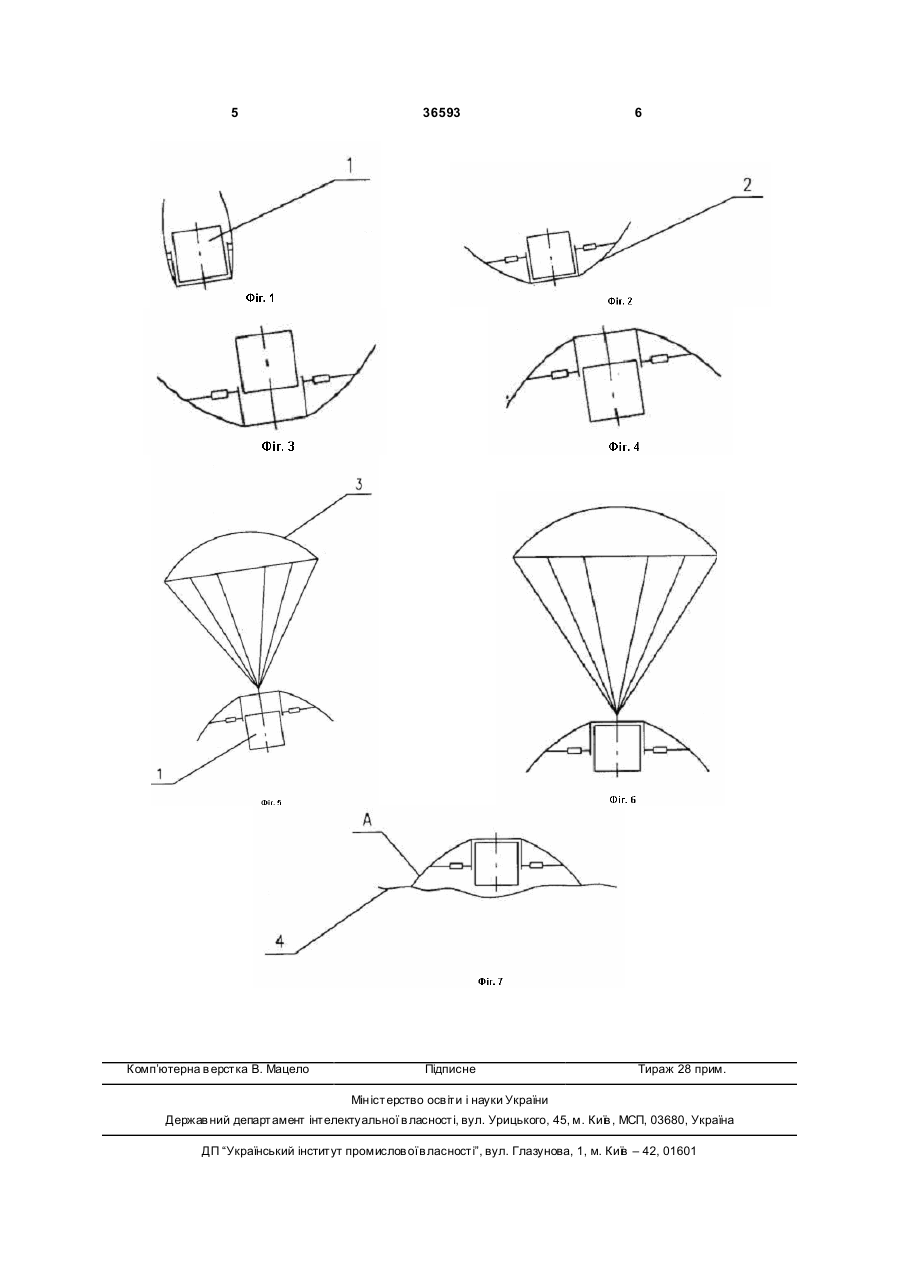

Спосіб керування спуском у атмосфері апарата, що повертають, що містить операції розкриття 3 36593 4 гою гальмового екрана, тобто недостатньо повно ний пристрій, у якому втілюється даний спосіб, та використовується якість гальмового екрана під час його детальний опис. На кресленнях зображено: гальмування. на Фіг.1 - політ апарата, що повертають, після В основу корисної моделі поставлена задача відділення від ЛА; створення удосконаленого способу керування спуна Фіг.2 - розкриття гальмового екрана; ском у атмосфері апарата, що повертають (АП), на Фіг.3 - переміщення АП відносно гальмовоякий би дозволив підвищити його експлуатаційні го екрана; якості шляхом уведення у нього нових елементів і на Фіг.4 - перевертання АП на 180°; технічних рішень, таких як: на Фіг.5 - введення парашутної системи; - після проходження апаратом, що повертана Фіг.6 - переміщення АП відносно гальмовоється, з розкритим гальмовим екраном надзвукого екрана у ви хідне положення; вої ділянки польоту систему "апарат–екран" розна Фіг.7 - посадка на поверхню планети. вертають, наприклад, на 180° у напрямку польоту Запропонований спосіб втілюється наступним шляхом переміщення у поздовжньому напрямку чином. апарата, що повертається, і гальмового екрана Апарат 1, що повертають (частина, що повервідносно один одного до утворення статично стійтають), відділившись від літального апарата здійскої системи, що дозволяє підвищити ефект гальнює політ у щільних шарах атмосфери (Фіг.1). Для мування апарата, тому що екран з протилежної керування і гальмування АП 1 розкривають гальсторони має більш високий аеродинамічний опір; мовий екран 2 (Фіг.2) з утворенням статично стій- після розвороту системи вводиться парашуткої системи "апарат-екран". При цьому центр тиску на система, переміщується у поздовжньому нарозташований у напрямку польоту за центром мас прямку апарат, що повертається, і гальмовий ексистеми. Після проходження надзвукової ділянки ран у ви хідне положення й здійснюють посадку на польоту, коли пройдені максимальні швидкісні напериферійну частину гальмового екрана, що допори, переміщують у поздовжньому напрямку АП 1 зволяє при мінімальних габаритах гальмового екі гальмовий екран 2 відносно один одного (Фіг.3). рана виключити зіткнення апарата з поверхнею Це призводить до того, що центр мас системи пепланети і використовувати де формацію частини реміщується за центр тиску і система стає статичгальмового екрана для зниження навантажень на но нестійкою. Під дією набіжного потоку система апарат. намагається зайняти статично стійке положення і Поставлена задача вирішується таким чином, розвертається на 180° з утворенням статично стійщо у запропонованому способі керування спуском кої системи (Фіг.4). При цьому швидкість спуску у атмосфері апарата, що повертають, який вклюзменшується за рахунок збільшення лобового чає операції розкриття гальмового екрана з утвоопору (Сх збільшується у ~2 рази). ренням статично стійкої системи "апарат-екран", При досягненні мінімальної швидкості спуску і наступного введення парашутної системи і посадзаданої висоти введення парашутної системи ки, в ньому після проходження апаратом, що поздійснюють введення парашутної системи 3 вертають, з розкритим гальмовим екраном надзву(Фіг.3), а потім переміщують АП 1 і гальмовий еккової ділянки польоту систему "апарат-екран" ран 2 у поздовжньому напрямку у вихідне полорозвертають, наприклад, на 180° за напрямком ження (Фіг.6) і здійснюють посадку на периферійну польоту шляхом переміщення у поздовжньому частину А гальмового екрана 2 (Фіг.7), яка контакнапрямку апарата, що повертають, і гальмового тує з поверхнею 4 планети. екрана відносно одне одного до утворення статичПісля посадки апарат доставляють з місця но стійкої системи, після чого вводять парашутну приземлення до технічного комплекса за допомосистему, переміщують у поздовжньому напрямку гою вертольота за [патентом України №6858U, апарат, що повертають, і гальмовий екран у вихідB64D 9/00, В64С 17/00, 2004р.]. не положення й здійснюють посадку на перифеТаким чином, запропонований спосіб дозволяє рійну частину гальмового екрана. підвищити ефективність гальмування апарата за Для пояснення способу керування спуском дорахунок раціонального використання як аеродидаються креслення, на яких схематично зображенамічних якостей гальмового екрана, так і його демпфуючих якостей. 5 Комп’ютерна в ерстка В. Мацело 36593 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
