Система для гасіння полум`я

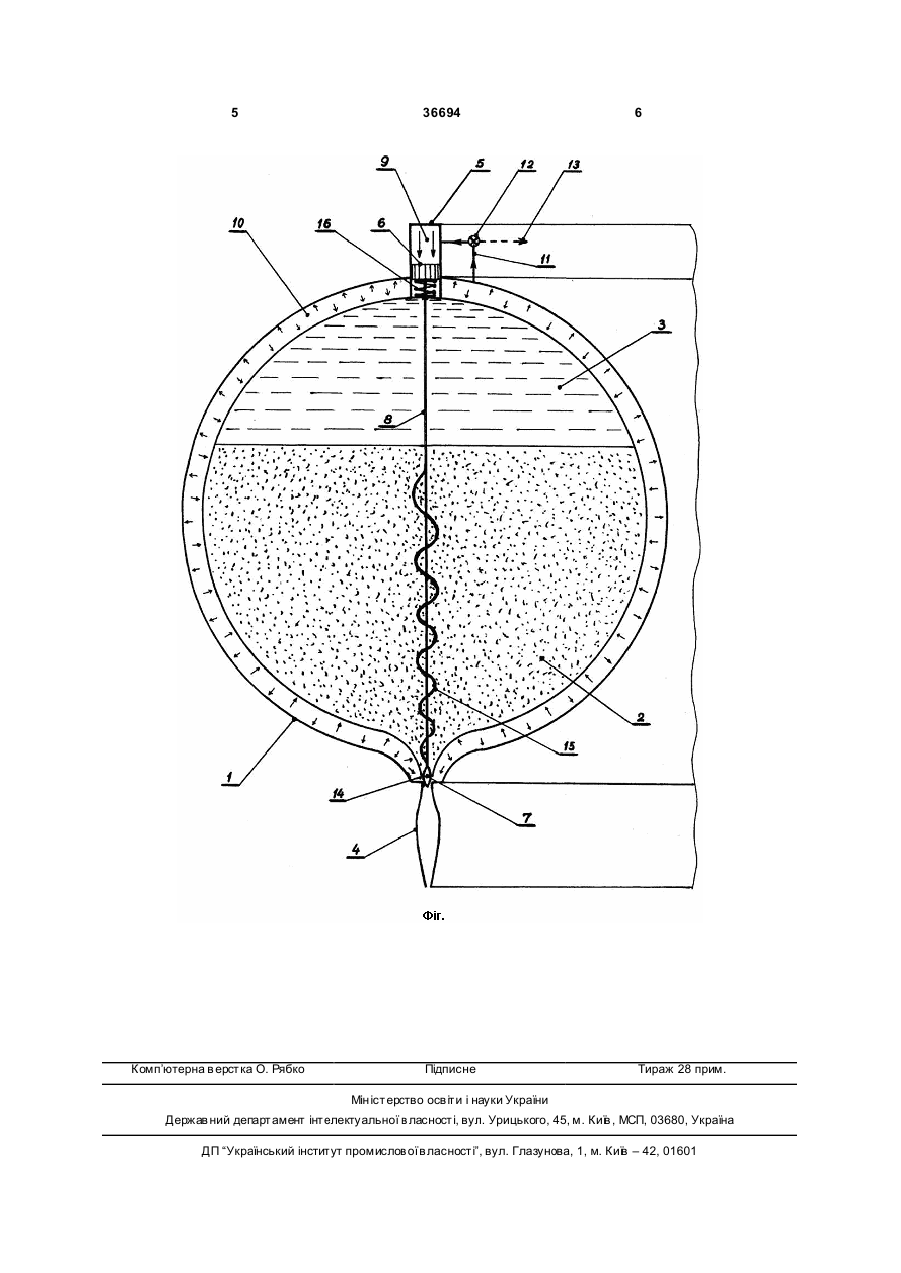

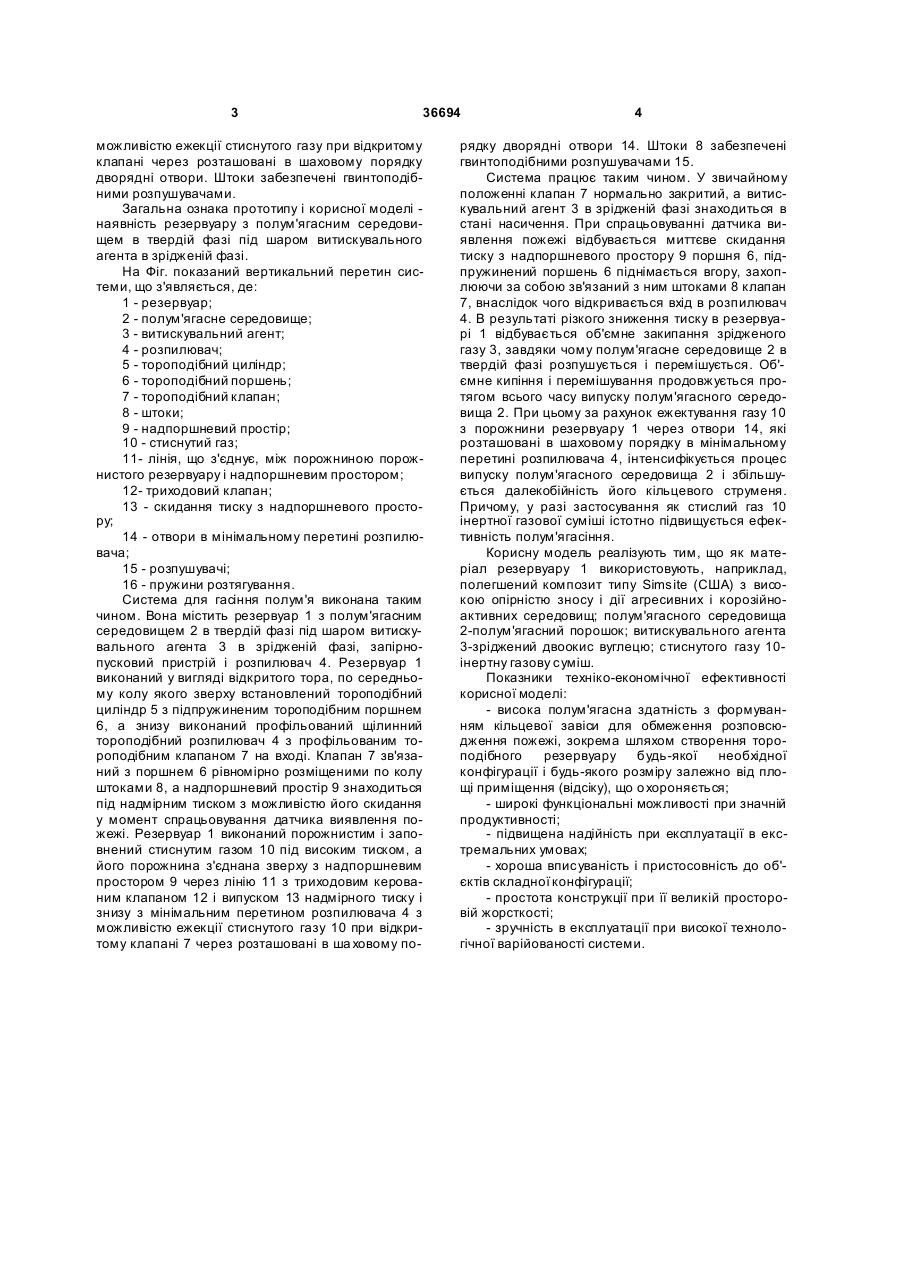

1. Система для гасіння полум'я, що містить резервуар з полум'ягасним середовищем в твердій фазі під шаром витискувального агента в зрідженій фазі, запірно-пусковий пристрій і розпилювач, яка відрізняється тим, що резервуар виконаний у вигляді відкритого тора, по середньому колу якого зверху встановлений тороподібний циліндр з підпружиненим тороподібним поршнем, а знизу виконаний профільований щілинний тороподібний розпилювач з профільованим тороподіб 3 36694 можливістю ежекції стиснутого газу при відкритому клапані через розташовані в шаховому порядку дворядні отвори. Штоки забезпечені гвинтоподібними розпушувачами. Загальна ознака прототипу і корисної моделі наявність резервуару з полум'ягасним середовищем в твердій фазі під шаром витискувального агента в зрідженій фазі. На Фіг. показаний вертикальний перетин системи, що з'являється, де: 1 - резервуар; 2 - полум'ягасне середовище; 3 - витискувальний агент; 4 - розпилювач; 5 - тороподібний циліндр; 6 - тороподібний поршень; 7 - тороподібний клапан; 8 - штоки; 9 - надпоршневий простір; 10 - стиснутий газ; 11- лінія, що з'єднує, між порожниною порожнистого резервуару і надпоршневим простором; 12- триходовий клапан; 13 - скидання тиску з надпоршневого простору; 14 - отвори в мінімальному перетині розпилювача; 15 - розпушувачі; 16 - пружини розтягування. Система для гасіння полум'я виконана таким чином. Вона містить резервуар 1 з полум'ягасним середовищем 2 в твердій фазі під шаром витискувального агента 3 в зрідженій фазі, запірнопусковий пристрій і розпилювач 4. Резервуар 1 виконаний у вигляді відкритого тора, по середньому колу якого зверху встановлений тороподібний циліндр 5 з підпружиненим тороподібним поршнем 6, а знизу виконаний профільований щілинний тороподібний розпилювач 4 з профільованим тороподібним клапаном 7 на вході. Клапан 7 зв'язаний з поршнем 6 рівномірно розміщеними по колу штоками 8, а надпоршневий простір 9 знаходиться під надмірним тиском з можливістю його скидання у момент спрацьовування датчика виявлення пожежі. Резервуар 1 виконаний порожнистим і заповнений стиснутим газом 10 під високим тиском, а його порожнина з'єднана зверху з надпоршневим простором 9 через лінію 11 з триходовим керованим клапаном 12 і випуском 13 надмірного тиску і знизу з мінімальним перетином розпилювача 4 з можливістю ежекції стиснутого газу 10 при відкритому клапані 7 через розташовані в ша ховому по 4 рядку дворядні отвори 14. Штоки 8 забезпечені гвинтоподібними розпушувачами 15. Система працює таким чином. У звичайному положенні клапан 7 нормально закритий, а витискувальний агент 3 в зрідженій фазі знаходиться в стані насичення. При спрацьовуванні датчика виявлення пожежі відбувається миттєве скидання тиску з надпоршневого простору 9 поршня 6, підпружинений поршень 6 піднімається вгору, захоплюючи за собою зв'язаний з ним штоками 8 клапан 7, внаслідок чого відкривається вхід в розпилювач 4. В результаті різкого зниження тиску в резервуарі 1 відбувається об'ємне закипання зрідженого газу 3, завдяки чому полум'ягасне середовище 2 в твердій фазі розпушується і перемішується. Об'ємне кипіння і перемішування продовжується протягом всього часу випуску полум'ягасного середовища 2. При цьому за рахунок ежектування газу 10 з порожнини резервуару 1 через отвори 14, які розташовані в шаховому порядку в мінімальному перетині розпилювача 4, інтенсифікується процес випуску полум'ягасного середовища 2 і збільшується далекобійність його кільцевого струменя. Причому, у разі застосування як стислий газ 10 інертної газової суміші істотно підвищується ефективність полум'ягасіння. Корисну модель реалізують тим, що як матеріал резервуару 1 використовують, наприклад, полегшений композит типу Simsite (США) з високою опірністю зносу і дії агресивних і корозійноактивних середовищ; полум'ягасного середовища 2-полум'ягасний порошок; витискувального агента 3-зріджений двоокис вуглецю; стиснутого газу 10інертну газову суміш. Показники техніко-економічної ефективності корисної моделі: - висока полум'ягасна здатність з формуванням кільцевої завіси для обмеження розповсюдження пожежі, зокрема шляхом створення тороподібного резервуару будь-якої необхідної конфігурації і будь-якого розміру залежно від площі приміщення (відсіку), що о хороняється; - широкі функціональні можливості при значній продуктивності; - підвищена надійність при експлуатації в екстремальних умовах; - хороша вписуваність і пристосовність до об'єктів складної конфігурації; - простота конструкції при її великій просторовій жорсткості; - зручність в експлуатації при високої технологічної варійованості системи. 5 Комп’ютерна в ерстка О. Рябко 36694 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
