Анкер-ін`єктор

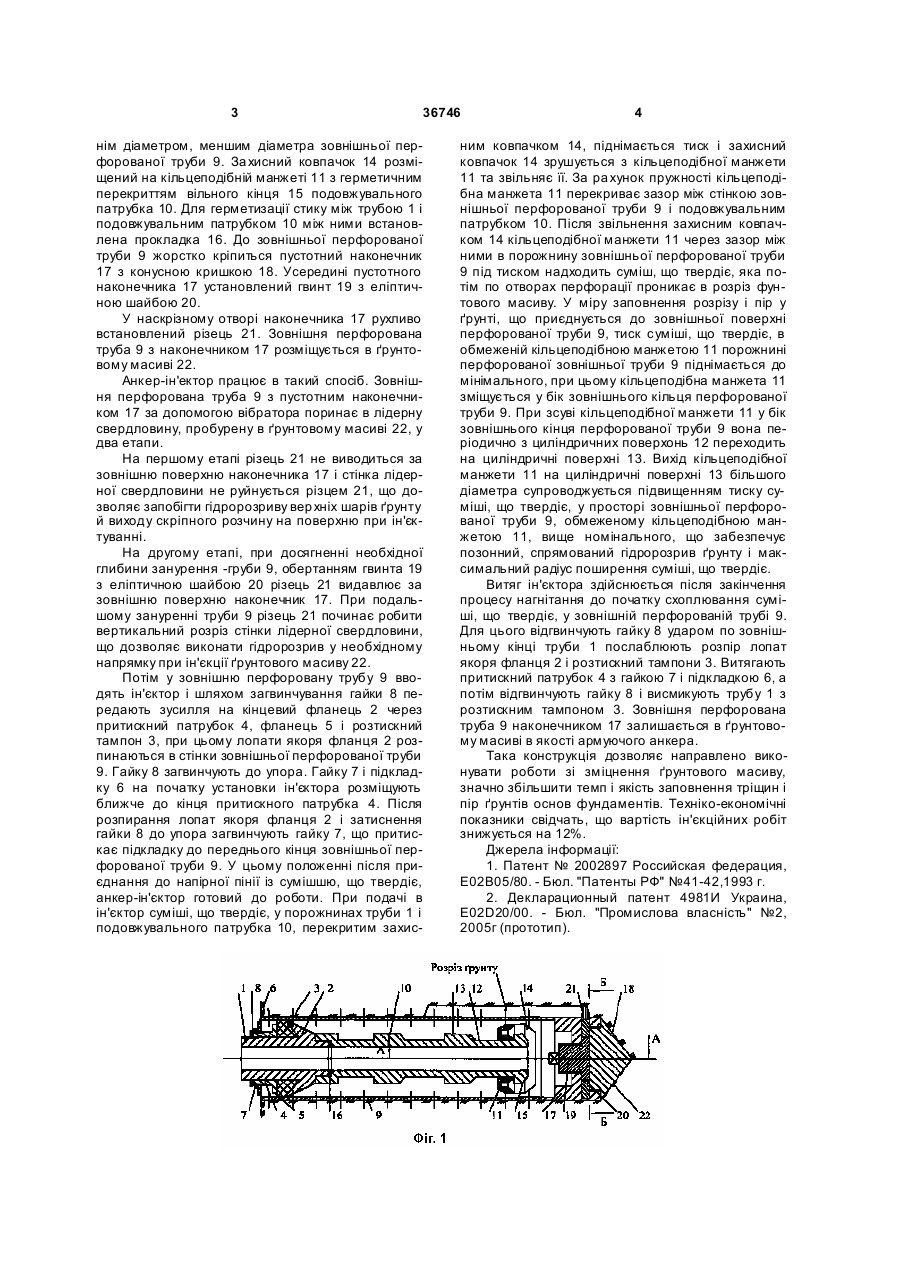

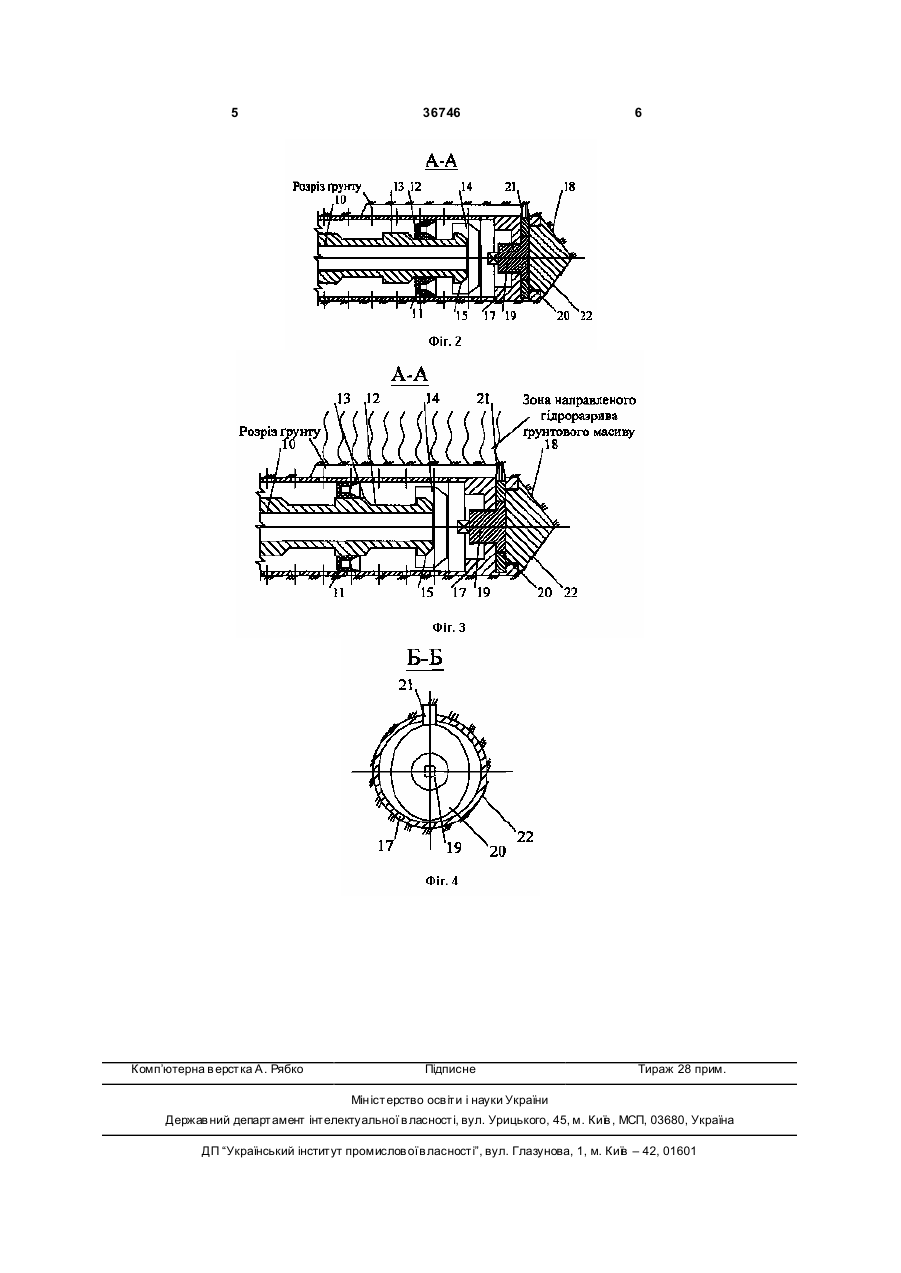

Анкер-ін'єктор, який містить зовнішню перфоровану і внутрішню труби, розтискний тампон, розміщений на внутрішній тр убі між двома флан 3 36746 нім діаметром, меншим діаметра зовнішньої перфорованої труби 9. За хисний ковпачок 14 розміщений на кільцеподібній манжеті 11 з герметичним перекриттям вільного кінця 15 подовжувального патрубка 10. Для герметизації стику між трубою 1 і подовжувальним патрубком 10 між ними встановлена прокладка 16. До зовнішньої перфорованої труби 9 жорстко кріпиться пустотний наконечник 17 з конусною кришкою 18. Усередині пустотного наконечника 17 установлений гвинт 19 з еліптичною шайбою 20. У наскрізному отворі наконечника 17 рухливо встановлений різець 21. Зовнішня перфорована труба 9 з наконечником 17 розміщується в ґрунтовому масиві 22. Анкер-ін'ектор працює в такий спосіб. Зовнішня перфорована труба 9 з пустотним наконечником 17 за допомогою вібратора поринає в лідерну свердловину, пробурену в ґрунтовому масиві 22, у два етапи. На першому етапі різець 21 не виводиться за зовнішню поверхню наконечника 17 і стінка лідерної свердловини не руйнується різцем 21, що дозволяє запобігти гідророзриву вер хніх шарів ґрунту й виходу скріпного розчину на поверхню при ін'єктуванні. На другому етапі, при досягненні необхідної глибини занурення -груби 9, обертанням гвинта 19 з еліптичною шайбою 20 різець 21 видавлює за зовнішню поверхню наконечник 17. При подальшому зануренні труби 9 різець 21 починає робити вертикальний розріз стінки лідерної свердловини, що дозволяє виконати гідророзрив у необхідному напрямку при ін'єкції ґрунтового масиву 22. Потім у зовнішню перфоровану трубу 9 вводять ін'єктор і шляхом загвинчування гайки 8 передають зусилля на кінцевий фланець 2 через притискний патрубок 4, фланець 5 і розтискний тампон 3, при цьому лопати якоря фланця 2 розпинаються в стінки зовнішньої перфорованої труби 9. Гайку 8 загвинчують до упора. Гайку 7 і підкладку 6 на початку установки ін'єктора розміщують ближче до кінця притискного патрубка 4. Після розпирання лопат якоря фланця 2 і затиснення гайки 8 до упора загвинчують гайку 7, що притискає підкладку до переднього кінця зовнішньої перфорованої труби 9. У цьому положенні після приєднання до напірної пінії із сумішшю, що твердіє, анкер-ін'єктор готовий до роботи. При подачі в ін'єктор суміші, що твердіє, у порожнинах труби 1 і подовжувального патрубка 10, перекритим захис 4 ним ковпачком 14, піднімається тиск і захисний ковпачок 14 зрушується з кільцеподібної манжети 11 та звільняє її. За ра хунок пружності кільцеподібна манжета 11 перекриває зазор між стінкою зовнішньої перфорованої труби 9 і подовжувальним патрубком 10. Після звільнення захисним ковпачком 14 кільцеподібної манжети 11 через зазор між ними в порожнину зовнішньої перфорованої труби 9 під тиском надходить суміш, що твердіє, яка потім по отворах перфорації проникає в розріз фунтового масиву. У міру заповнення розрізу і пір у ґрунті, що приєднується до зовнішньої поверхні перфорованої труби 9, тиск суміші, що твердіє, в обмеженій кільцеподібною манжетою 11 порожнині перфорованої зовнішньої труби 9 піднімається до мінімального, при цьому кільцеподібна манжета 11 зміщується у бік зовнішнього кільця перфорованої труби 9. При зсуві кільцеподібної манжети 11 у бік зовнішнього кінця перфорованої труби 9 вона періодично з циліндричних поверхонь 12 переходить на циліндричні поверхні 13. Вихід кільцеподібної манжети 11 на циліндричні поверхні 13 більшого діаметра супроводжується підвищенням тиску суміші, що твердіє, у просторі зовнішньої перфорованої труби 9, обмеженому кільцеподібною манжетою 11, вище номінального, що забезпечує позонний, спрямований гідророзрив ґрунту і максимальний радіус поширення суміші, що твердіє. Витяг ін'єктора здійснюється після закінчення процесу нагнітання до початку схоплювання суміші, що твердіє, у зовнішній перфорованій трубі 9. Для цього відгвинчують гайку 8 ударом по зовнішньому кінці труби 1 послаблюють розпір лопат якоря фланця 2 і розтискний тампони 3. Витягають притискний патрубок 4 з гайкою 7 і підкладкою 6, а потім відгвинчують гайку 8 і висмикують трубу 1 з розтискним тампоном 3. Зовнішня перфорована труба 9 наконечником 17 залишається в ґрунтовому масиві в якості армуючого анкера. Така конструкція дозволяє направлено виконувати роботи зі зміцнення ґрунтового масиву, значно збільшити темп і якість заповнення тріщин і пір ґрунтів основ фундаментів. Техніко-економічні показники свідчать, що вартість ін'єкційних робіт знижується на 12%. Джерела інформації: 1. Патент № 2002897 Российская федерация, Е02В05/80. - Бюл. "Патенты РФ" №41-42,1993 г. 2. Декларационный патент 4981И Украина, E02D20/00. - Бюл. "Промислова власність" №2, 2005г (прототип). 5 Комп’ютерна в ерстка А. Рябко 36746 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
