Спосіб збудження ударних вібраційних коливань

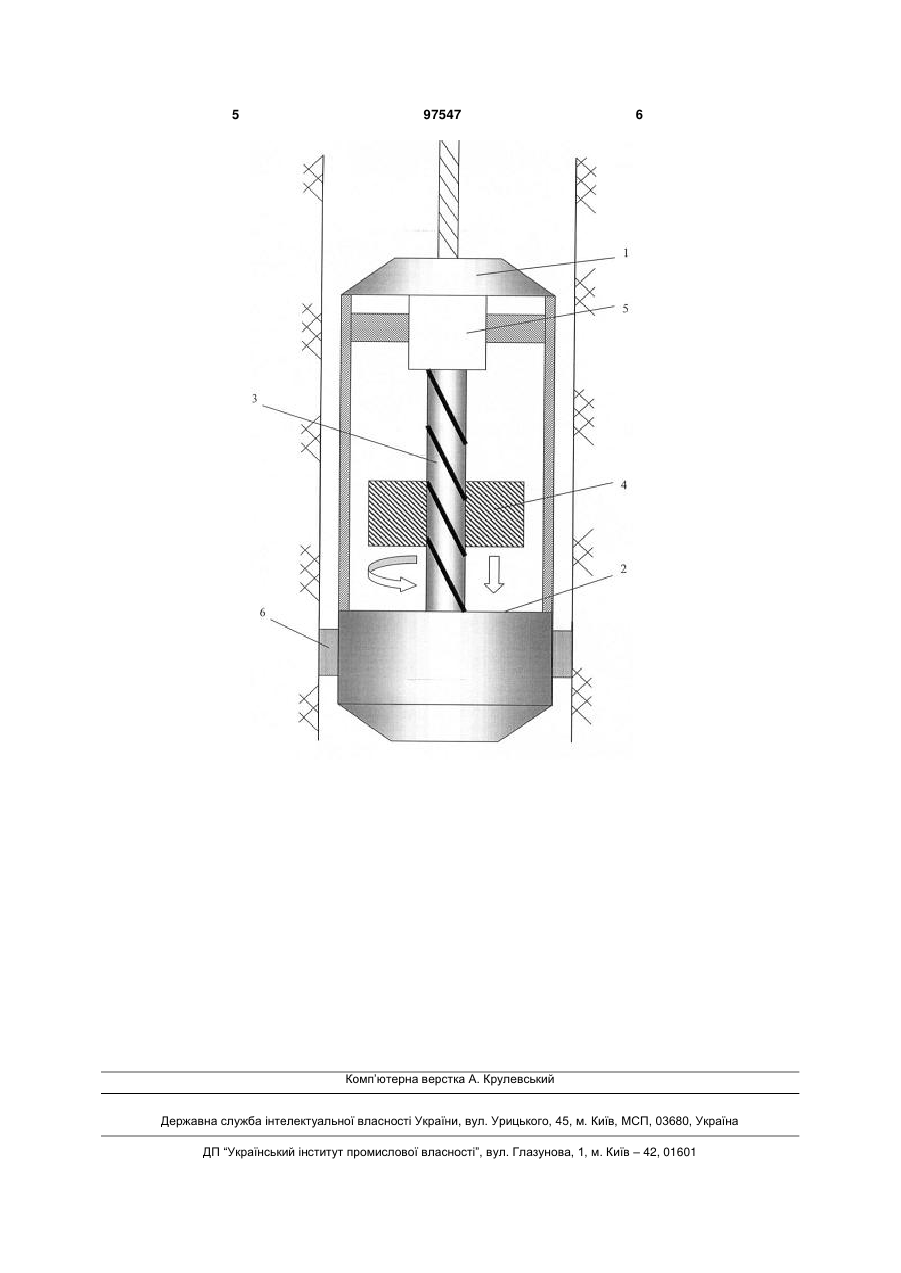

Спосіб збудження ударних вібраційних коливань, за яким здійснюють підняття ударної маси заданої ваги до заданого рівня над поверхнею опорної платформи, звільнення ударної маси для падіння під дією сили тяжіння і забезпечення її повернення до початкового рівня після досягнення нею опорної платформи і нанесення по ній удару, а також збудження заданої послідовності ударних вібраційних коливань, який відрізняється тим, що під час переміщення ударної маси вздовж напрямного стрижня до опорної платформи для нанесення по ній удару, ударній масі надають обертально-поступального руху. (19) (21) a201004704 (22) 20.04.2010 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ГОШОВСЬКИЙ СЕРГІЙ ВОЛОДИМИРОВИЧ, БАСАМАН СЕРГІЙ ОЛЕКСАНДРОВИЧ, РИДЗЕВСЬКИЙ ВАЛЕРІЙ МИКОЛАЙОВИЧ, СИРОТЕНКО ПЕТРО ТИМОФІЙОВИЧ, ПІГНАСТІЙ СЕРГІЙ СЕРГІЙОВИЧ, МАРМАЛЕВСЬКИЙ НАУМ ЯНКЕЛЕВИЧ (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ГЕОЛОГОРОЗВІДУВАЛЬНИЙ ІНСТИТУТ (56) UA 48210 U; 10.03.2010 UA 47468 U; 10.02.2010 SU 1543358 A1; 15.02.1990 RU 2027201 C1; 20.01.1995 US 3302744; 07.02.1967 3 налення способу збудження сейсмоакустичних коливань [3] шляхом підвищення ефективності сейсмоакустичних досліджень завдяки збудженню поперечних та поздовжніх вібраційних коливань за рахунок створення обертально-поступального руху маси. Поставлена задача вирішується тим, що в спосіб збудження ударних вібраційних коливань, який включає підняття маси заданої ваги до заданого рівня над поверхнею опорної платформи, звільнення маси для падіння під дією сили тяжіння і забезпечення її повернення до початкового рівня після досягнення нею опорної платформи і нанесення по ній удару, а також збудження заданої послідовності ударних вібраційних коливань, згідно з винаходом, під час переміщення маси до опорної платформи для нанесення по ній удару масі надають обертально-поступального руху. Ці ознаки є суттєвими, відповідають критерію "новизна" і забезпечують досягнення поставленої задачі винаходу. Завдяки тому, що під час переміщення маси до опорної платформи для нанесення по ній удару, масі надають обертально-поступального руху, забезпечується збудження поперечних вібраційних коливань за рахунок обертального руху маси, та поздовжніх вібраційних коливань за рахунок поступального руху маси, що підвищує ефективність сейсмічних досліджень. Запропонований винахід пояснюється кресленням, де зображено систему для реалізації способу ударних вібраційних коливань в свердловині. Система має корпус збудника коливань 1, в якому жорстко закріплені ударна платформа 2 та стрижень з різьбою 3, ударну масу 4, яка має відповідну різьбу та установлена на стрижні 3 з можливістю обертально-поступального руху відносно нього, в корпусі збудника коливань 1 встановлені також механізм 5 звільнення та підняття ударної маси 4 до заданого рівня над поверхнею опорної платформи 2, та механізм притискання з притискними елементами 6. Здійснення способу відбувається таким чином: - для збудження ударних вібраційних коливань виконують переміщення корпусу збудника коливань 1 і установлення його на заданій глибині у свердловині за допомогою механізму притискання 97547 4 з притискними елементами 6; - при подаванні команди на механізм 5 відбувається звільнення ударної маси 4, її рух під дією сили тяжіння поступально вниз з обертанням навкруги стрижня 3 (напрямки руху маси показані стрілками на фіг. 1), в момент удару маси 4 по платформі 2 через корпус та притискний пристрій з притискними елементами 6 в навколосвердловинному середовищі створюється збудження ударних вібраційних коливань; - за допомогою механізму 5 здійснюється підняття ударної маси 4 до заданого рівня над поверхнею опорної платформи 2; - процес повторюють і виконують збудження заданої послідовності ударних вібраційних коливань. Оптимальне співвідношення енергій поперечних та поздовжніх вібраційних коливань визначається оптимальним співвідношенням кінетичних енергій обертального та поступального руху ударної маси 4 та задається вибором оптимального кроку нарізки різьбового з'єднання ударної маси 4 та стрижня 3. Після закінчення досліджень на даній фізичній точці збудження у свердловині збудник сейсмоакустичних коливань переміщують на іншу задану фізичну точку збудження, після чого процес повторюють. Підвищити ефективність проведення сейсмоакустичних досліджень дозволить також застосування способу збудження коливань кодоімпульсним (поліімпульсним) методом, який дозволить збільшити генеровану сейсмічну енергію на фізичній точці збудження у свердловині і частотний спектр збуджуваних сейсмоакустичних коливань. Спосіб може ефективно і успішно використовуватись для сейсмічних досліджень як в свердловинах, так і на поверхні. Позитивний ефект від застосування запропонованого способу полягає у підвищенні ефективності сейсмічних досліджень, тому поставлена задача винаходу досягається. 1. US Patent № 7617908, G01V1/147, G01V1/40, 17.11.2009. 2. US Patent № 4103756, G01V1/053, G01V1/147, G01V1/02, G01V1/14, 01.08.1978. 3. US Patent № 3302744, G01V1/147, G01V1/02, 07.02.1967 (прототип). 5 97547 6 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
