Пристрій дистанційного керування електролампами

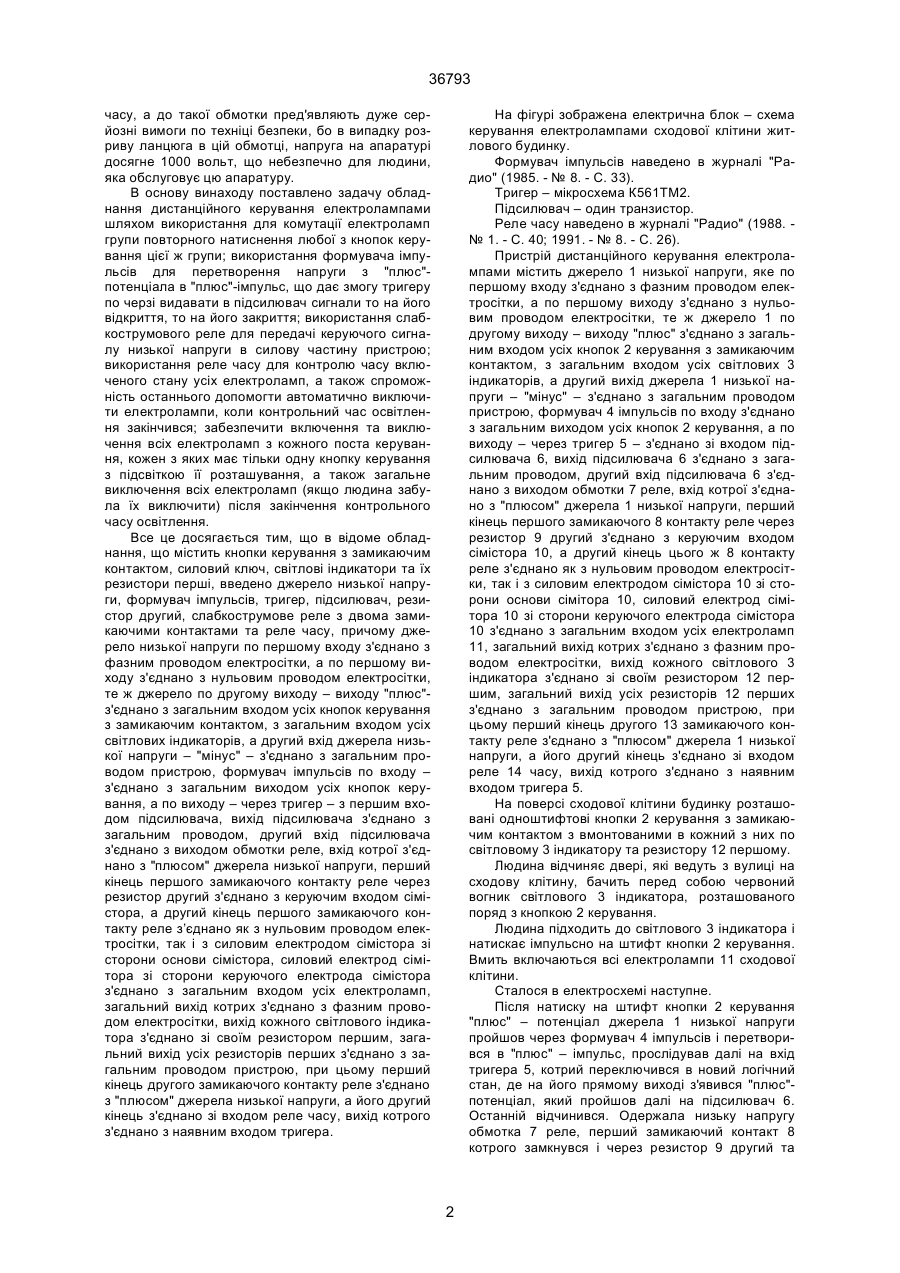

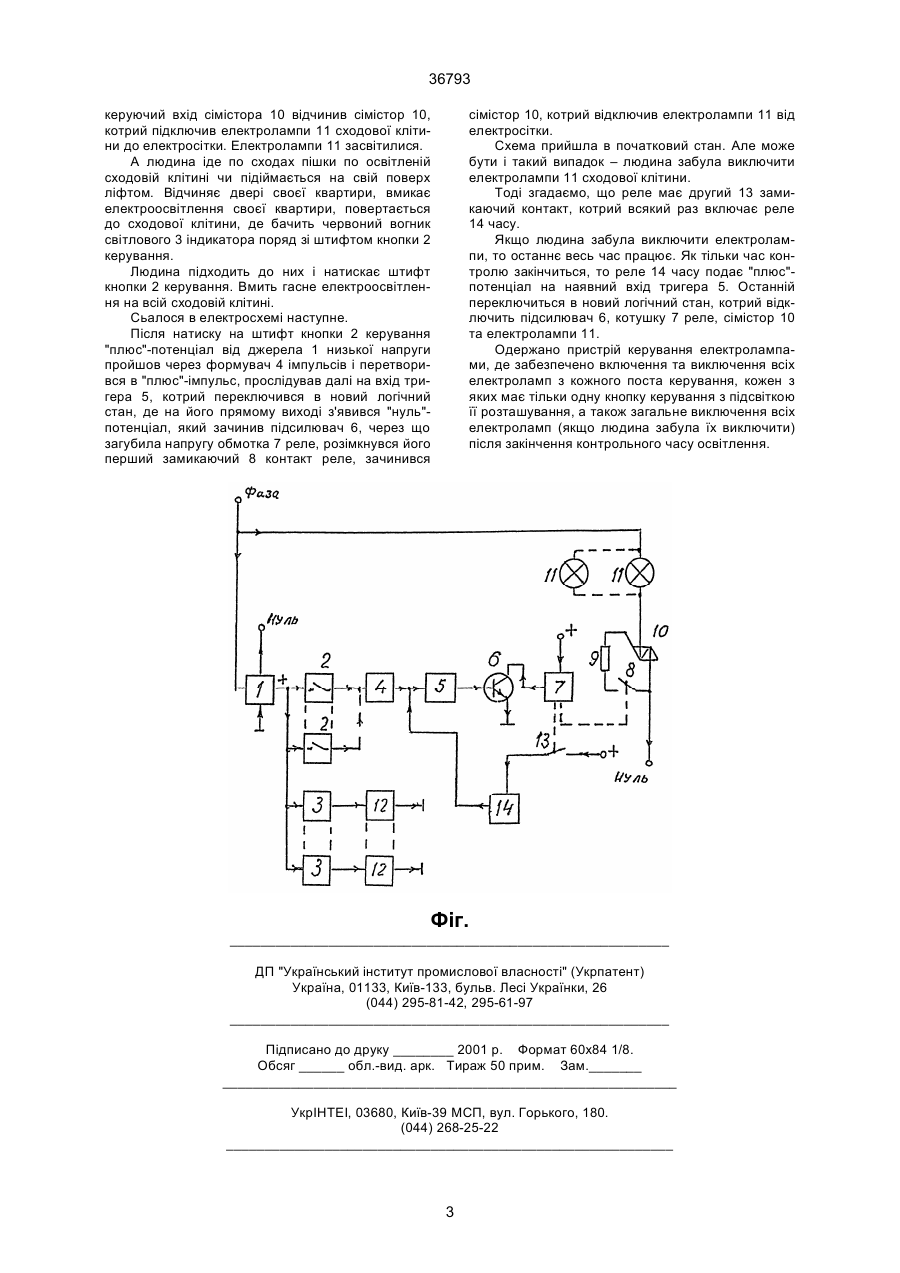

Пристрій дистанційного керування електролампами, що містить кнопки керування з замикаючим контактом, силовий ключ, світлові індикатори та їх резистори перші, який відрізняється тим, що введені джерело низької напруги, формувач імпульсів, тригер, підсилювач, резистор другий, слабкострумове реле та його два замикаючі контакти і реле часу, причому джерело низької напруги по першому входу з'єднано з фазним проводом електросітки, а по першому виходу з'єднано з нульовим проводом електросітки, те ж джерело по другому виходу – виходу "плюс" – з'єднано з загальним входом усіх кнопок керування з замикаючим контактом, з загальним входом усіх світлових індикаторів, а другий вхід джерела низької напруги – "мінус" – з'єднано з загальним проводом при A (54) ПРИСТРІЙ ДИСТАНЦІЙНОГО КЕРУВАННЯ ЕЛЕКТРОЛАМПАМИ 36793 часу, а до такої обмотки пред'являють дуже серйозні вимоги по техніці безпеки, бо в випадку розриву ланцюга в цій обмотці, напруга на апаратурі досягне 1000 вольт, що небезпечно для людини, яка обслуговує цю апаратуру. В основу винаходу поставлено задачу обладнання дистанційного керування електролампами шляхом використання для комутації електроламп групи повторного натиснення любої з кнопок керування цієї ж групи; використання формувача імпульсів для перетворення напруги з "плюс"потенціала в "плюс"-імпульс, що дає змогу тригеру по черзі видавати в підсилювач сигнали то на його відкриття, то на його закриття; використання слабкострумового реле для передачі керуючого сигналу низької напруги в силову частину пристрою; використання реле часу для контролю часу включеного стану усіх електроламп, а також спроможність останнього допомогти автоматично виключити електролампи, коли контрольний час освітлення закінчився; забезпечити включення та виключення всіх електроламп з кожного поста керування, кожен з яких має тільки одну кнопку керування з підсвіткою її розташування, а також загальне виключення всіх електроламп (якщо людина забула їх виключити) після закінчення контрольного часу освітлення. Все це досягається тим, що в відоме обладнання, що містить кнопки керування з замикаючим контактом, силовий ключ, світлові індикатори та їх резистори перші, введено джерело низької напруги, формувач імпульсів, тригер, підсилювач, резистор другий, слабкострумове реле з двома замикаючими контактами та реле часу, причому джерело низької напруги по першому входу з'єднано з фазним проводом електросітки, а по першому виходу з'єднано з нульовим проводом електросітки, те ж джерело по другому виходу – виходу "плюс"з'єднано з загальним входом усіх кнопок керування з замикаючим контактом, з загальним входом усіх світлових індикаторів, а другий вхід джерела низької напруги – "мінус" – з'єднано з загальним проводом пристрою, формувач імпульсів по входу – з'єднано з загальним виходом усіх кнопок керування, а по виходу – через тригер – з першим входом підсилювача, вихід підсилювача з'єднано з загальним проводом, другий вхід підсилювача з'єднано з виходом обмотки реле, вхід котрої з'єднано з "плюсом" джерела низької напруги, перший кінець першого замикаючого контакту реле через резистор другий з'єднано з керуючим входом сімістора, а другий кінець першого замикаючого контакту реле з’єднано як з нульовим проводом електросітки, так і з силовим електродом сімістора зі сторони основи сімістора, силовий електрод сімітора зі сторони керуючого електрода сімістора з'єднано з загальним входом усіх електроламп, загальний вихід котрих з'єднано з фазним проводом електросітки, вихід кожного світлового індикатора з'єднано зі своїм резистором першим, загальний вихід усіх резисторів перших з'єднано з загальним проводом пристрою, при цьому перший кінець другого замикаючого контакту реле з'єднано з "плюсом" джерела низької напруги, а його другий кінець з'єднано зі входом реле часу, вихід котрого з'єднано з наявним входом тригера. На фігурі зображена електрична блок – схема керування електролампами сходової клітини житлового будинку. Формувач імпульсів наведено в журналі "Радио" (1985. - № 8. - С. 33). Тригер – мікросхема К561ТМ2. Підсилювач – один транзистор. Реле часу наведено в журналі "Радио" (1988. № 1. - С. 40; 1991. - № 8. - С. 26). Пристрій дистанційного керування електролампами містить джерело 1 низької напруги, яке по першому входу з'єднано з фазним проводом електросітки, а по першому виходу з'єднано з нульовим проводом електросітки, те ж джерело 1 по другому виходу – виходу "плюс" з'єднано з загальним входом усіх кнопок 2 керування з замикаючим контактом, з загальним входом усіх світлових 3 індикаторів, а другий вихід джерела 1 низької напруги – "мінус" – з'єднано з загальним проводом пристрою, формувач 4 імпульсів по входу з'єднано з загальним виходом усіх кнопок 2 керування, а по виходу – через тригер 5 – з'єднано зі входом підсилювача 6, вихід підсилювача 6 з'єднано з загальним проводом, другий вхід підсилювача 6 з'єднано з виходом обмотки 7 реле, вхід котрої з'єднано з "плюсом" джерела 1 низької напруги, перший кінець першого замикаючого 8 контакту реле через резистор 9 другий з'єднано з керуючим входом сімістора 10, а другий кінець цього ж 8 контакту реле з'єднано як з нульовим проводом електросітки, так і з силовим електродом сімістора 10 зі сторони основи сімітора 10, силовий електрод сімітора 10 зі сторони керуючого електрода сімістора 10 з'єднано з загальним входом усіх електроламп 11, загальний вихід котрих з'єднано з фазним проводом електросітки, вихід кожного світлового 3 індикатора з'єднано зі своїм резистором 12 першим, загальний вихід усіх резисторів 12 перших з'єднано з загальним проводом пристрою, при цьому перший кінець другого 13 замикаючого контакту реле з'єднано з "плюсом" джерела 1 низької напруги, а його другий кінець з'єднано зі входом реле 14 часу, вихід котрого з'єднано з наявним входом тригера 5. На поверсі сходової клітини будинку розташовані одноштифтові кнопки 2 керування з замикаючим контактом з вмонтованими в кожний з них по світловому 3 індикатору та резистору 12 першому. Людина відчиняє двері, які ведуть з вулиці на сходову клітину, бачить перед собою червоний вогник світлового 3 індикатора, розташованого поряд з кнопкою 2 керування. Людина підходить до світлового 3 індикатора і натискає імпульсно на штифт кнопки 2 керування. Вмить включаються всі електролампи 11 сходової клітини. Сталося в електросхемі наступне. Після натиску на штифт кнопки 2 керування "плюс" – потенціал джерела 1 низької напруги пройшов через формувач 4 імпульсів і перетворився в "плюс" – імпульс, прослідував далі на вхід тригера 5, котрий переключився в новий логічний стан, де на його прямому виході з'явився "плюс"потенціал, який пройшов далі на підсилювач 6. Останній відчинився. Одержала низьку напругу обмотка 7 реле, перший замикаючий контакт 8 котрого замкнувся і через резистор 9 другий та 2 36793 керуючий вхід сімістора 10 відчинив сімістор 10, котрий підключив електролампи 11 сходової клітини до електросітки. Електролампи 11 засвітилися. А людина іде по сходах пішки по освітленій сходовій клітині чи підіймається на свій поверх ліфтом. Відчиняє двері своєї квартири, вмикає електроосвітлення своєї квартири, повертається до сходової клітини, де бачить червоний вогник світлового 3 індикатора поряд зі штифтом кнопки 2 керування. Людина підходить до них і натискає штифт кнопки 2 керування. Вмить гасне електроосвітлення на всій сходовій клітині. Сьалося в електросхемі наступне. Після натиску на штифт кнопки 2 керування "плюс"-потенціал від джерела 1 низької напруги пройшов через формувач 4 імпульсів і перетворився в "плюс"-імпульс, прослідував далі на вхід тригера 5, котрий переключився в новий логічний стан, де на його прямому виході з'явився "нуль"потенціал, який зачинив підсилювач 6, через що загубила напругу обмотка 7 реле, розімкнувся його перший замикаючий 8 контакт реле, зачинився сімістор 10, котрий відключив електролампи 11 від електросітки. Схема прийшла в початковий стан. Але може бути і такий випадок – людина забула виключити електролампи 11 сходової клітини. Тоді згадаємо, що реле має другий 13 замикаючий контакт, котрий всякий раз включає реле 14 часу. Якщо людина забула виключити електролампи, то останнє весь час працює. Як тільки час контролю закінчиться, то реле 14 часу подає "плюс"потенціал на наявний вхід тригера 5. Останній переключиться в новий логічний стан, котрий відключить підсилювач 6, котушку 7 реле, сімістор 10 та електролампи 11. Одержано пристрій керування електролампами, де забезпечено включення та виключення всіх електроламп з кожного поста керування, кожен з яких має тільки одну кнопку керування з підсвіткою її розташування, а також загальне виключення всіх електроламп (якщо людина забула їх виключити) після закінчення контрольного часу освітлення. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
