Формула / Реферат

Технологічна лінія для виготовлення в'яжучого, що включає сушильний барабан з бункером, дробарку з накопичувальним бункером, живильником і елеватором, завантажувальні елеватори й бункери готової продукції, яка відрізняється тим, що для виготовлення в'яжучого, що заміняє цемент, шляхом утилізації гранульованих доменних шлаків і зниження при цьому енерговитрат, у технологічній лінії після дробарки встановлений струминний млин тонкодисперсного здрібнювання із двоступінчастим осадженням здрібненого матеріалу в циклоні й фільтрі.

Текст

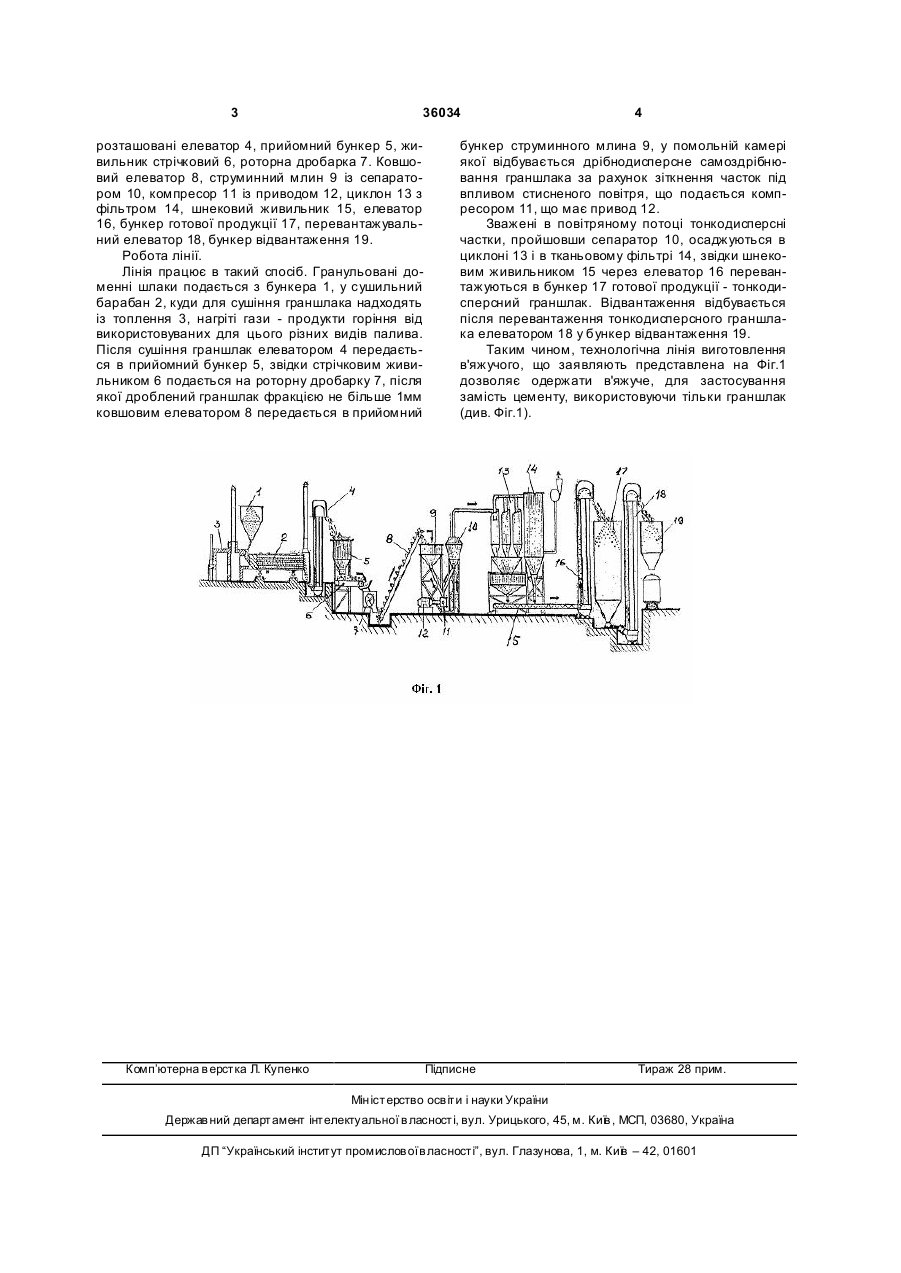

Технологічна лінія для виготовлення в'яжучого, що включає сушильний барабан з бункером, дробарку з накопичувальним бункером, живильником і елеватором, завантажувальні елеватори й бункери готової продукції, яка відрізняється тим, що для виготовлення в'яжучого, що заміняє цемент, шляхом утилізації гранульованих доменних шлаків і зниження при цьому енерговитрат, у технологічній лінії після дробарки встановлений струминний млин тонкодисперсного здрібнювання із двоступінчастим осадженням здрібненого матеріалу в циклоні й фільтрі. (19) (21) u200806302 (22) 13.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) МАЦЕГОРА СЕМЕН СЕРГІЙОВИЧ, UA, КРАВЧЕНКО ВОЛОДИМИР ПЕТРОВИЧ, U A, СТРУТИНСЬКИЙ В'ЯЧЕСЛАВ АН АТОЛІЙОВИЧ, U A, ТРУБНІКОВ ВОЛОДИМИР ІВАНОВИЧ, UA, ПИЛОВ ПЕТРО ІВАНОВИЧ, UA, ГОРОБЕЦЬ ЛАРИСА ЖАНІВНА, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА", U A 3 36034 розташовані елеватор 4, прийомний бункер 5, живильник стрічковий 6, роторна дробарка 7. Ковшовий елеватор 8, струминний млин 9 із сепаратором 10, компресор 11 із приводом 12, циклон 13 з фільтром 14, шнековий живильник 15, елеватор 16, бункер готової продукції 17, перевантажувальний елеватор 18, бункер відвантаження 19. Робота лінії. Лінія працює в такий спосіб. Гранульовані доменні шлаки подається з бункера 1, у сушильний барабан 2, куди для сушіння граншлака надходять із топлення 3, нагріті гази - продукти горіння від використовуваних для цього різних видів палива. Після сушіння граншлак елеватором 4 передається в прийомний бункер 5, звідки стрічковим живильником 6 подається на роторну дробарку 7, після якої дроблений граншлак фракцією не більше 1мм ковшовим елеватором 8 передається в прийомний Комп’ютерна в ерстка Л. Купенко 4 бункер струминного млина 9, у помольній камері якої відбувається дрібнодисперсне самоздрібнювання граншлака за рахунок зіткнення часток під впливом стисненого повітря, що подається компресором 11, що має привод 12. Зважені в повітряному потоці тонкодисперсні частки, пройшовши сепаратор 10, осаджуються в циклоні 13 і в тканьовому фільтрі 14, звідки шнековим живильником 15 через елеватор 16 перевантажуються в бункер 17 готової продукції - тонкодисперсний граншлак. Відвантаження відбувається після перевантаження тонкодисперсного граншлака елеватором 18 у бункер відвантаження 19. Таким чином, технологічна лінія виготовлення в'яжучого, що заявляють представлена на Фіг.1 дозволяє одержати в'яжуче, для застосування замість цементу, використовуючи тільки граншлак (див. Фіг.1). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Processing line for the production of binder

Автори англійською

Matsehora Semen Serhiiovych, Kravchenko Volodymyr Petrovych, Strutynskyi Viacheslav Anatoliiovych, Trubnikov Volodymyr Ivanovych, Pylov Petro Ivanovych, Horobets Larysa Zhanivna

Назва патенту російською

Технологическая линия для изготовления вяжущего

Автори російською

Мацегора Семен Сергеевич, Кравченко Владимир Петрович, Струтинский Вячеслав Анатольевич, Трубников Владимир Иванович, Пылов Петр Иванович, Горобец Лариса Жановна

МПК / Мітки

МПК: C04B 7/00

Мітки: в'яжучого, виготовлення, лінія, технологічна
