Спосіб визначення схеми розміщення різців на робочому органі землерийної машини

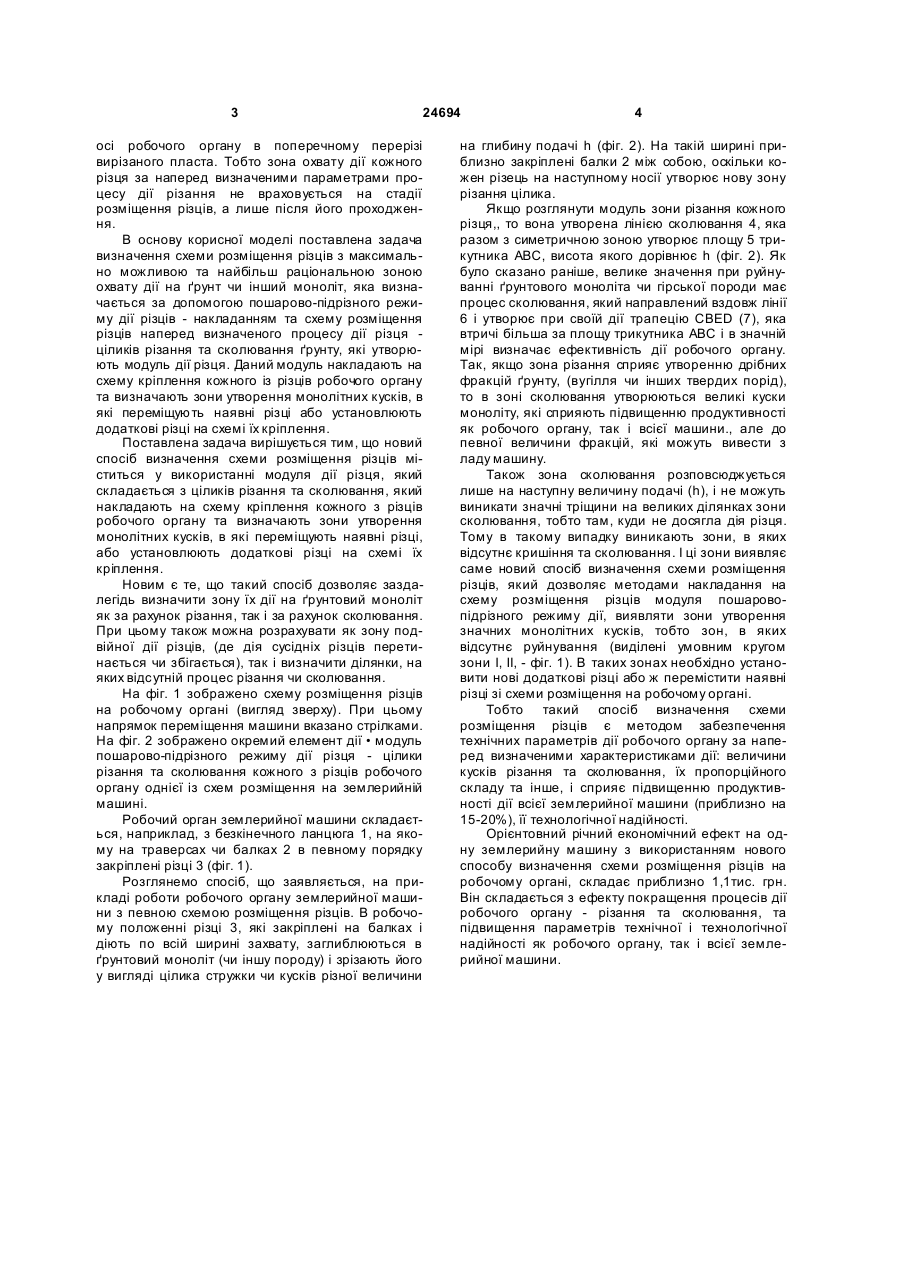

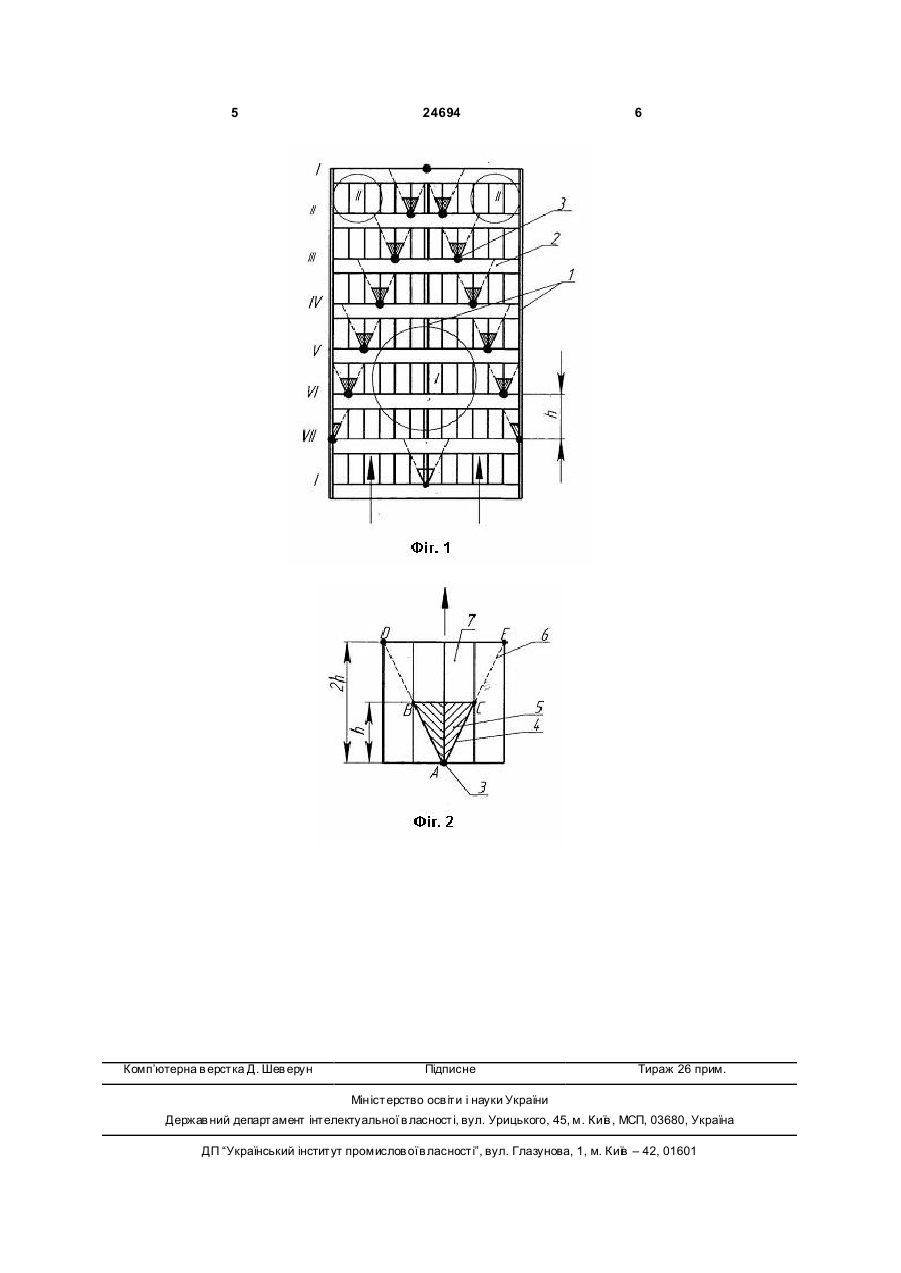

Спосіб визначення схеми розміщення різців на робочому органі землерийної машини, що включає 3 24694 осі робочого органу в поперечному перерізі вирізаного пласта. Тобто зона охвату дії кожного різця за наперед визначеними параметрами процесу дії різання не враховується на стадії розміщення різців, а лише після його проходження. В основу корисної моделі поставлена задача визначення схеми розміщення різців з максимально можливою та найбільш раціональною зоною охвату дії на ґрунт чи інший моноліт, яка визначається за допомогою пошарово-підрізного режиму дії різців - накладанням та схему розміщення різців наперед визначеного процесу дії різця ціликів різання та сколювання ґрунту, які утворюють модуль дії різця. Даний модуль накладають на схему кріплення кожного із різців робочого органу та визначають зони утворення монолітних кусків, в які переміщують наявні різці або установлюють додаткові різці на схемі їх кріплення. Поставлена задача вирішується тим, що новий спосіб визначення схеми розміщення різців міститься у використанні модуля дії різця, який складається з ціликів різання та сколювання, який накладають на схему кріплення кожного з різців робочого органу та визначають зони утворення монолітних кусків, в які переміщують наявні різці, або установлюють додаткові різці на схемі їх кріплення. Новим є те, що такий спосіб дозволяє заздалегідь визначити зону їх дії на ґрунтовий моноліт як за рахунок різання, так і за рахунок сколювання. При цьому також можна розрахувати як зону подвійної дії різців, (де дія сусідніх різців перетинається чи збігається), так і визначити ділянки, на яких відсутній процес різання чи сколювання. На фіг. 1 зображено схему розміщення різців на робочому органі (вигляд зверху). При цьому напрямок переміщення машини вказано стрілками. На фіг. 2 зображено окремий елемент дії • модуль пошарово-підрізного режиму дії різця - цілики різання та сколювання кожного з різців робочого органу однієї із схем розміщення на землерийній машині. Робочий орган землерийної машини складається, наприклад, з безкінечного ланцюга 1, на якому на траверсах чи балках 2 в певному порядку закріплені різці 3 (фіг. 1). Розглянемо спосіб, що заявляється, на прикладі роботи робочого органу землерийної машини з певною схемою розміщення різців. В робочому положенні різці 3, які закріплені на балках і діють по всій ширині захвату, заглиблюються в ґрунтовий моноліт (чи іншу породу) і зрізають його у вигляді цілика стружки чи кусків різної величини 4 на глибину подачі h (фіг. 2). На такій ширині приблизно закріплені балки 2 між собою, оскільки кожен різець на наступному носії утворює нову зону різання цілика. Якщо розглянути модуль зони різання кожного різця,, то вона утворена лінією сколювання 4, яка разом з симетричною зоною утворює площу 5 трикутника ABC, висота якого дорівнює h (фіг. 2). Як було сказано раніше, велике значення при руйнуванні ґрунтового моноліта чи гірської породи має процес сколювання, який направлений вздовж лінії 6 і утворює при своїй дії трапецію CBED (7), яка втричі більша за площу трикутника ABC і в значній мірі визначає ефективність дії робочого органу. Так, якщо зона різання сприяє утворенню дрібних фракцій ґрунту, (вугілля чи інших твердих порід), то в зоні сколювання утворюються великі куски моноліту, які сприяють підвищенню продуктивності як робочого органу, так і всієї машини., але до певної величини фракцій, які можуть вивести з ладу машину. Також зона сколювання розповсюджується лише на наступну величину подачі (h), і не можуть виникати значні тріщини на великих ділянках зони сколювання, тобто там, куди не досягла дія різця. Тому в такому випадку виникають зони, в яких відсутнє кришіння та сколювання. І ці зони виявляє саме новий спосіб визначення схеми розміщення різців, який дозволяє методами накладання на схему розміщення різців модуля пошаровопідрізного режиму дії, виявляти зони утворення значних монолітних кусків, тобто зон, в яких відсутнє руйнування (виділені умовним кругом зони І, ІІ, - фіг. 1). В таких зонах необхідно установити нові додаткові різці або ж перемістити наявні різці зі схеми розміщення на робочому органі. Тобто такий спосіб визначення схеми розміщення різців є методом забезпечення технічних параметрів дії робочого органу за наперед визначеними характеристиками дії: величини кусків різання та сколювання, їх пропорційного складу та інше, і сприяє підвищенню продуктивності дії всієї землерийної машини (приблизно на 15-20%), її технологічної надійності. Орієнтовний річний економічний ефект на одну землерийну машину з використанням нового способу визначення схеми розміщення різців на робочому органі, складає приблизно 1,1тис. грн. Він складається з ефекту покращення процесів дії робочого органу - різання та сколювання, та підвищення параметрів технічної і технологічної надійності як робочого органу, так і всієї землерийної машини. 5 Комп’ютерна в ерстка Д. Шев ерун 24694 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
