Машина агломераційна конвеєрна

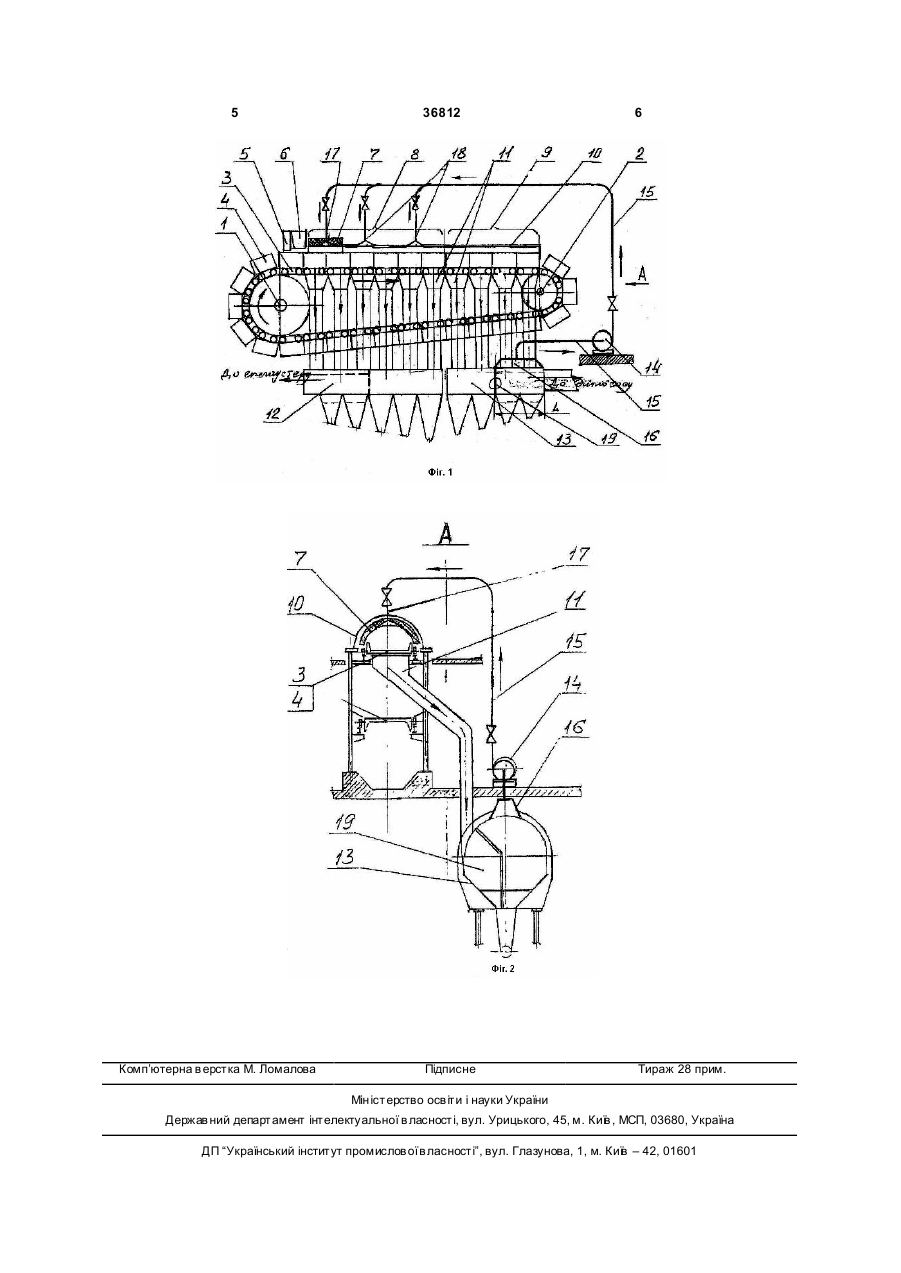

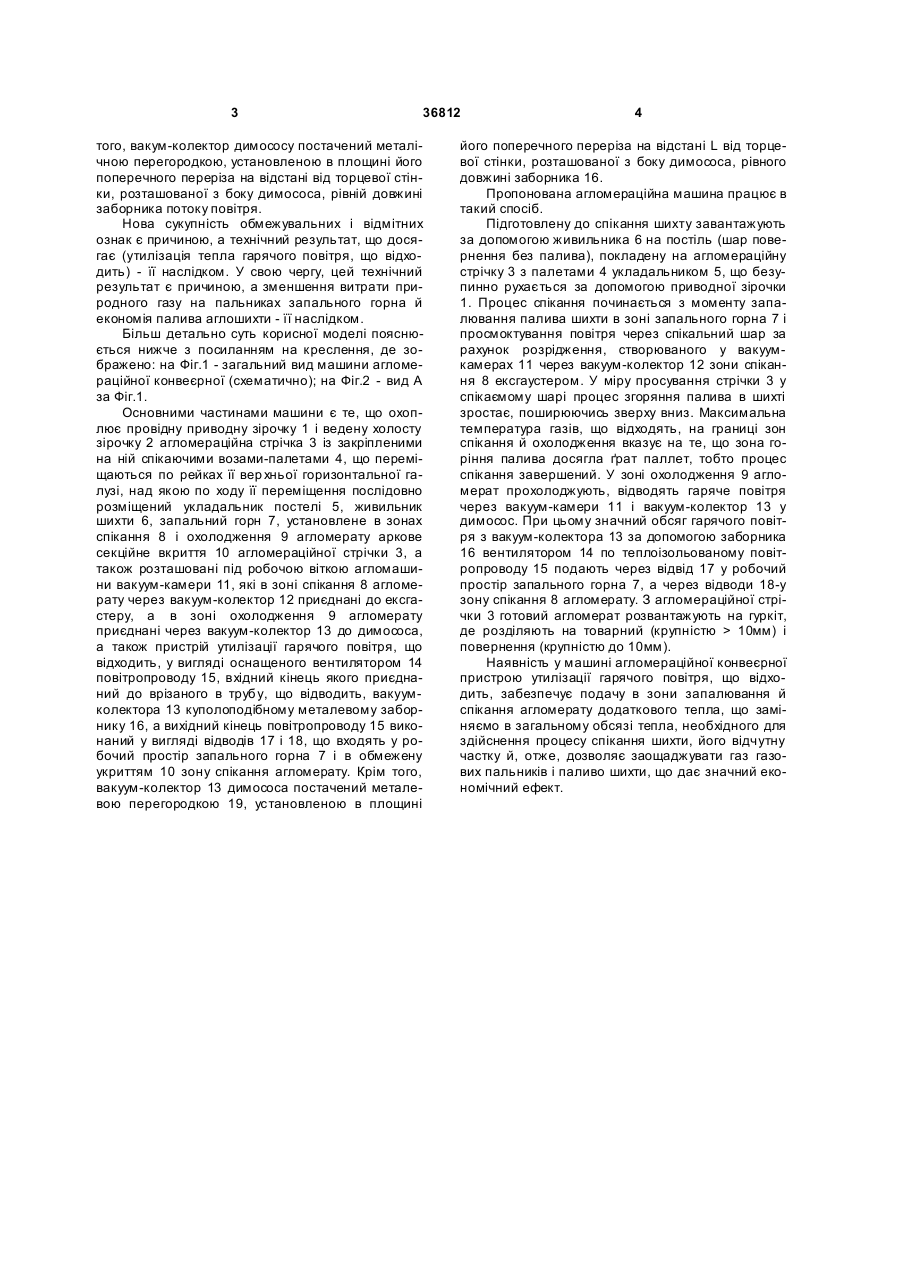

1. Машина агломераційна конвеєрна, що включає нескінченну агломераційну стрічку із закріпленими на ній палетами, над якою розміщене запальне горно й установлене аркове секційне вкриття агломераційної стрічки, що обмежує зони 3 36812 того, вакум-колектор димососу постачений металічною перегородкою, установленою в площині його поперечного переріза на відстані від торцевої стінки, розташованої з боку димососа, рівній довжині заборника потоку повітря. Нова сукупність обмежувальних і відмітних ознак є причиною, а технічний результат, що досягає (утилізація тепла гарячого повітря, що відходить) - її наслідком. У свою чергу, цей технічний результат є причиною, а зменшення витрати природного газу на пальниках запального горна й економія палива аглошихти - її наслідком. Більш детально суть корисної моделі пояснюється нижче з посиланням на креслення, де зображено: на Фіг.1 - загальний вид машини агломераційної конвеєрної (схематично); на Фіг.2 - вид А за Фіг.1. Основними частинами машини є те, що охоплює провідну приводну зірочку 1 і ведену холосту зірочку 2 агломераційна стрічка 3 із закріпленими на ній спікаючими возами-палетами 4, що переміщаються по рейках її вер хньої горизонтальної галузі, над якою по ходу її переміщення послідовно розміщений укладальник постелі 5, живильник шихти 6, запальний горн 7, установлене в зонах спікання 8 і охолодження 9 агломерату аркове секційне вкриття 10 агломераційної стрічки 3, а також розташовані під робочою віткою агломашини вакуум-камери 11, які в зоні спікання 8 агломерату через вакуум-колектор 12 приєднані до ексгастеру, а в зоні охолодження 9 агломерату приєднані через вакуум-колектор 13 до димососа, а також пристрій утилізації гарячого повітря, що відходить, у вигляді оснащеного вентилятором 14 повітропроводу 15, вхідний кінець якого приєднаний до врізаного в трубу, що відводить, вакуумколектора 13 куполоподібному металевому заборнику 16, а вихідний кінець повітропроводу 15 виконаний у вигляді відводів 17 і 18, що входять у робочий простір запального горна 7 і в обмежену укриттям 10 зону спікання агломерату. Крім того, вакуум-колектор 13 димососа постачений металевою перегородкою 19, установленою в площині 4 його поперечного переріза на відстані L від торцевої стінки, розташованої з боку димососа, рівного довжині заборника 16. Пропонована агломераційна машина працює в такий спосіб. Підготовлену до спікання шихту завантажують за допомогою живильника 6 на постіль (шар повернення без палива), покладену на агломераційну стрічку 3 з палетами 4 укладальником 5, що безупинно рухається за допомогою приводної зірочки 1. Процес спікання починається з моменту запалювання палива шихти в зоні запального горна 7 і просмоктування повітря через спікальний шар за рахунок розрідження, створюваного у вакуумкамерах 11 через вакуум-колектор 12 зони спікання 8 ексгаустером. У міру просування стрічки 3 у спікаємому шарі процес згоряння палива в шихті зростає, поширюючись зверху вниз. Максимальна температура газів, що відходять, на границі зон спікання й охолодження вказує на те, що зона горіння палива досягла ґрат паллет, тобто процес спікання завершений. У зоні охолодження 9 агломерат прохолоджують, відводять гаряче повітря через вакуум-камери 11 і вакуум-колектор 13 у димосос. При цьому значний обсяг гарячого повітря з вакуум-колектора 13 за допомогою заборника 16 вентилятором 14 по теплоізольованому повітропроводу 15 подають через відвід 17 у робочий простір запального горна 7, а через відводи 18-у зону спікання 8 агломерату. З агломераційної стрічки 3 готовий агломерат розвантажують на гуркіт, де розділяють на товарний (крупністю > 10мм) і повернення (крупністю до 10мм). Наявність у машині агломераційної конвеєрної пристрою утилізації гарячого повітря, що відходить, забезпечує подачу в зони запалювання й спікання агломерату додаткового тепла, що заміняємо в загальному обсязі тепла, необхідного для здійснення процесу спікання шихти, його відчутну частку й, отже, дозволяє заощаджувати газ газових пальників і паливо шихти, що дає значний економічний ефект. 5 Комп’ютерна в ерстка М. Ломалова 36812 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
