Пристрій для епітаксійного вирощування напівпровідникових гетероструктур
Номер патенту: 66594
Опубліковано: 10.01.2012
Автори: Осінський Володимир Іванович, Ляхова Наталія Миколаївна, Масол Ігор Віталійович, Ляхова Ніна Олегівна
Формула / Реферат
1. Пристрій для епітаксійного вирощування напівпровідникових гетероструктур, що містить підкладки, камеру, трубчаті канали, який відрізняється тим, що камера виконана у вигляді реактора з керованою системою нагріву підкладок, розташованих на підставці, трубчатих каналів подачі газів-носіїв в реактор, причому в трубчаті канали введені газорозрядні комірки з електродами із алюмінію або галію, або індію, або їх сплавів без або з легуючими елементами, що притаманні епітаксійним структурам напівпровідників А3В5.
2. Пристрій для епітаксійного вирощування напівпровідникових гетероструктур за п. 1, який відрізняється тим, що електроди газорозрядних комірок виготовлені із сполук АЗВ5 або їх твердих розчинів (для прецизійного управління атомним складом епітаксійних шарів).
3. Пристрій для епітаксійного вирощування напівпровідникових гетероструктур за п. 1, який відрізняється тим, що один або декілька електродів газорозрядних комірок виготовлені із елементів або сполук фосфору, миш'яку, сурми, азоту або кисню.
Текст

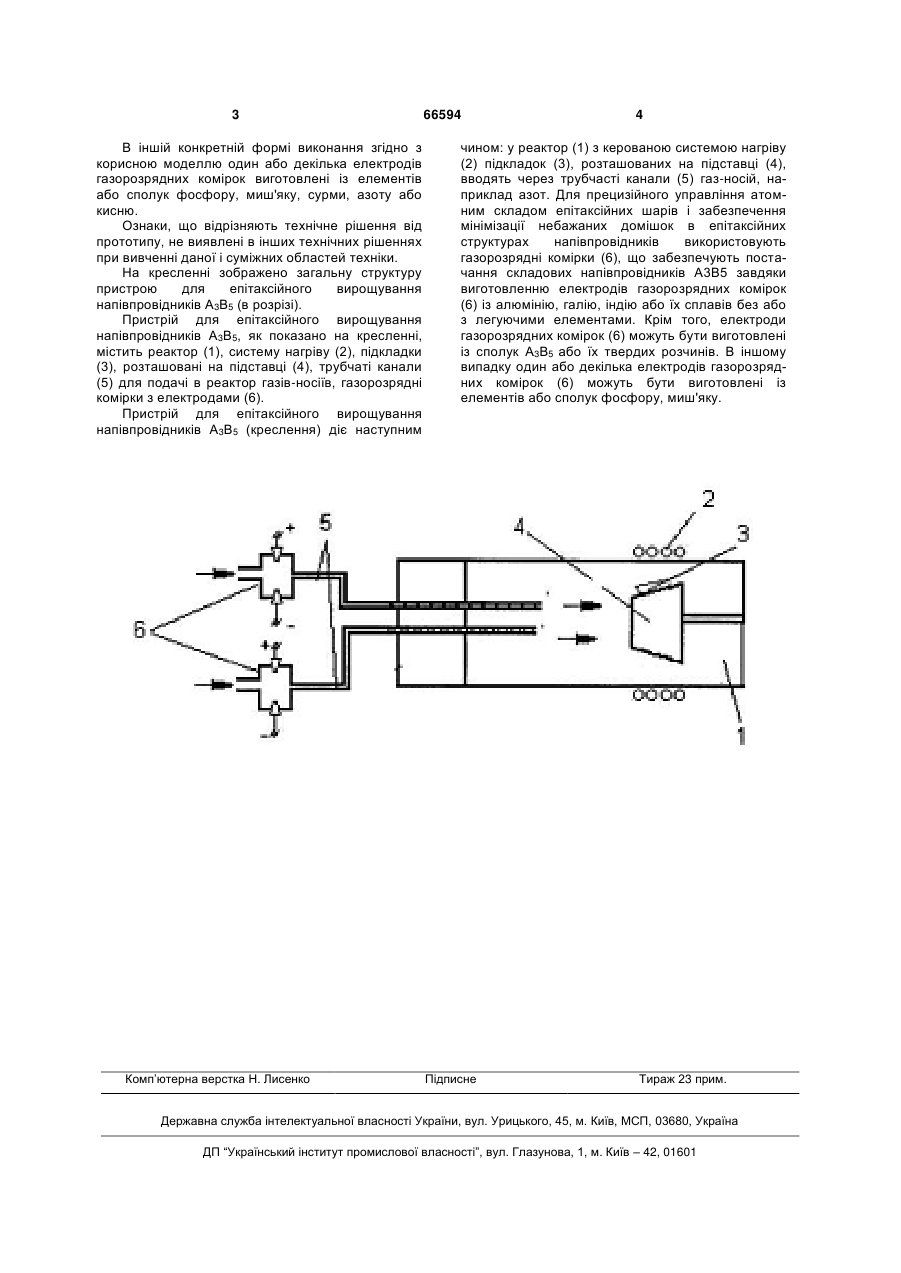

1. Пристрій для епітаксійного вирощування напівпровідникових гетероструктур, що містить підкладки, камеру, трубчаті канали, який відрізняється тим, що камера виконана у вигляді реактора з керованою системою нагріву підкладок, розташованих на підставці, трубчатих каналів подачі газів-носіїв в реактор, причому в трубчаті 3 В іншій конкретній формі виконання згідно з корисною моделлю один або декілька електродів газорозрядних комірок виготовлені із елементів або сполук фосфору, миш'яку, сурми, азоту або кисню. Ознаки, що відрізняють технічне рішення від прототипу, не виявлені в інших технічних рішеннях при вивченні даної і суміжних областей техніки. На кресленні зображено загальну структуру пристрою для епітаксійного вирощування напівпровідників А3В5 (в розрізі). Пристрій для епітаксійного вирощування напівпровідників А3В5, як показано на кресленні, містить реактор (1), систему нагріву (2), підкладки (3), розташовані на підставці (4), трубчаті канали (5) для подачі в реактор газів-носіїв, газорозрядні комірки з електродами (6). Пристрій для епітаксійного вирощування напівпровідників А3В5 (креслення) діє наступним Комп’ютерна верстка Н. Лисенко 66594 4 чином: у реактор (1) з керованою системою нагріву (2) підкладок (3), розташованих на підставці (4), вводять через трубчасті канали (5) газ-носій, наприклад азот. Для прецизійного управління атомним складом епітаксійних шарів і забезпечення мінімізації небажаних домішок в епітаксійних структурах напівпровідників використовують газорозрядні комірки (6), що забезпечують постачання складових напівпровідників А3В5 завдяки виготовленню електродів газорозрядних комірок (6) із алюмінію, галію, індію або їх сплавів без або з легуючими елементами. Крім того, електроди газорозрядних комірок (6) можуть бути виготовлені із сполук А3В5 або їх твердих розчинів. В іншому випадку один або декілька електродів газорозрядних комірок (6) можуть бути виготовлені із елементів або сполук фосфору, миш'яку. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for epitaxial growing semiconductor heterostructures
Автори англійськоюLiakhova Nataliia Mykolaivna, Osinskyi Volodymyr Ivanovych, Liakhova Nina Olehivna, Serheev Oleh Tymofiiovych
Назва патенту російськоюУстройство для эпитаксиального выращивания полупроводниковых структур
Автори російськоюЛяхова Наталья Николаевна, Осинский Владимир Иванович, Ляхова Нина Олеговна, Масол Игорь Витальевич
МПК / Мітки
МПК: H01L 21/00, H01L 33/00
Мітки: напівпровідникових, гетероструктур, пристрій, вирощування, епітаксійного
