Спосіб інтенсифікації роботи свердловини

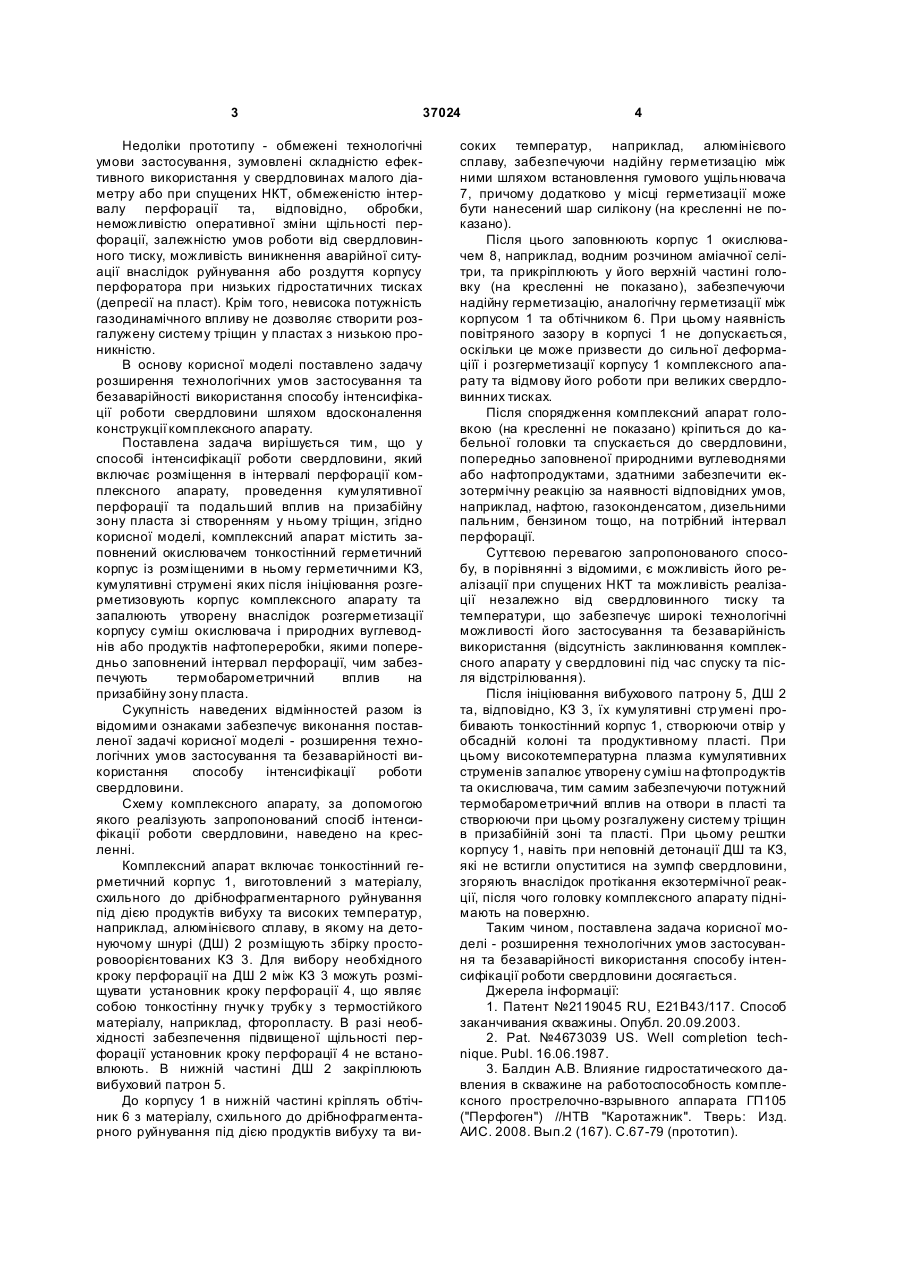

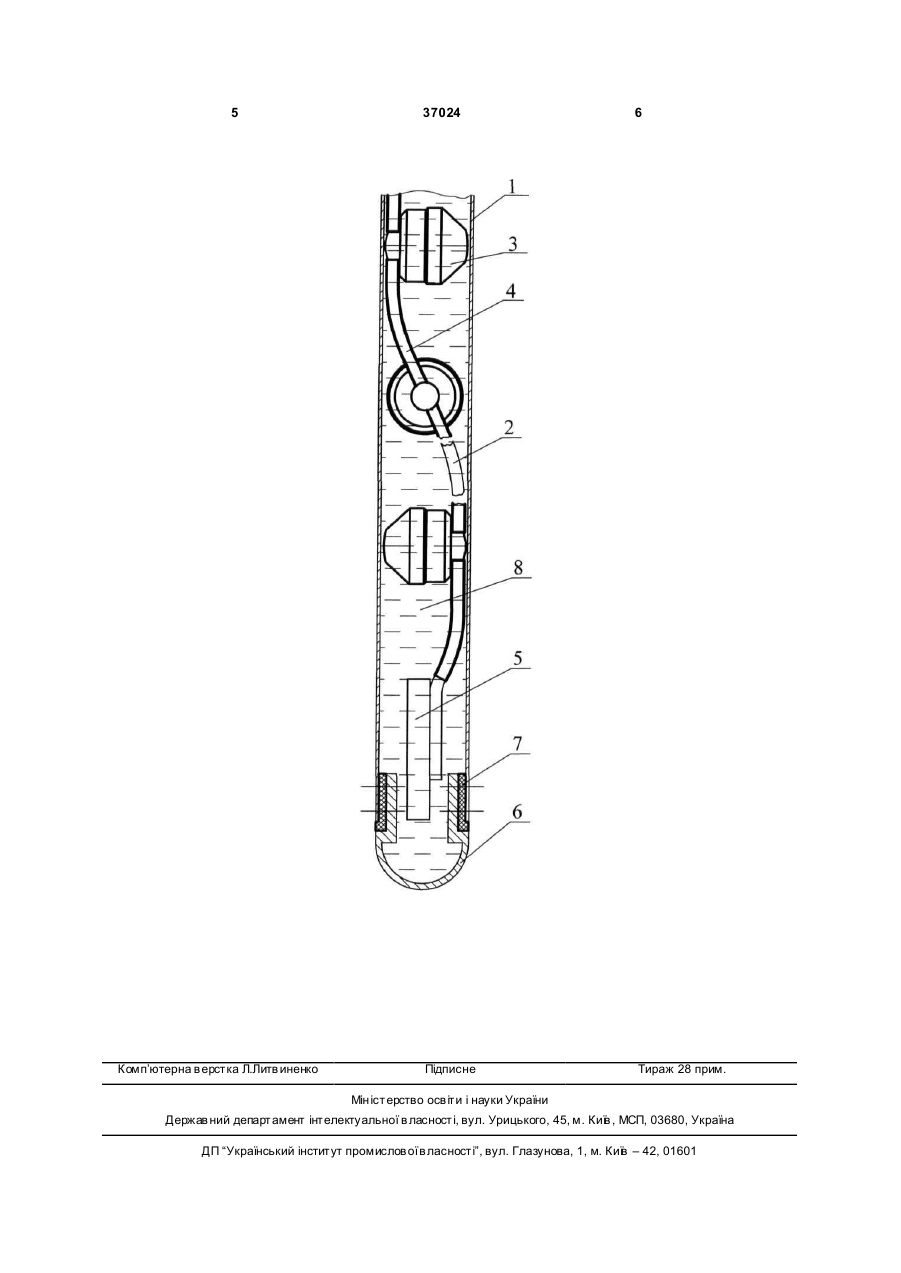

Спосіб інтенсифікації роботи свердловини, який включає розміщення в інтервалі перфорації комплексного апарата, проведення кумулятивної перфорації та подальший вплив на призабійну 3 37024 Недоліки прототипу - обмежені технологічні умови застосування, зумовлені складністю ефективного використання у свердловинах малого діаметру або при спущених НКТ, обмеженістю інтервалу перфорації та, відповідно, обробки, неможливістю оперативної зміни щільності перфорації, залежністю умов роботи від свердловинного тиску, можливість виникнення аварійної ситуації внаслідок руйнування або роздуття корпусу перфоратора при низьких гідростатичних тисках (депресії на пласт). Крім того, невисока потужність газодинамічного впливу не дозволяє створити розгалужену систему тріщин у пластах з низькою проникністю. В основу корисної моделі поставлено задачу розширення технологічних умов застосування та безаварійності використання способу інтенсифікації роботи свердловини шляхом вдосконалення конструкції комплексного апарату. Поставлена задача вирішується тим, що у способі інтенсифікації роботи свердловини, який включає розміщення в інтервалі перфорації комплексного апарату, проведення кумулятивної перфорації та подальший вплив на призабійну зону пласта зі створенням у ньому тріщин, згідно корисної моделі, комплексний апарат містить заповнений окислювачем тонкостінний герметичний корпус із розміщеними в ньому герметичними КЗ, кумулятивні струмені яких після ініціювання розгерметизовують корпус комплексного апарату та запалюють утворену внаслідок розгерметизації корпусу суміш окислювача і природних вуглеводнів або продуктів нафтопереробки, якими попередньо заповнений інтервал перфорації, чим забезпечують термобарометричний вплив на призабійну зону пласта. Сукупність наведених відмінностей разом із відомими ознаками забезпечує виконання поставленої задачі корисної моделі - розширення технологічних умов застосування та безаварійності використання способу інтенсифікації роботи свердловини. Схему комплексного апарату, за допомогою якого реалізують запропонований спосіб інтенсифікації роботи свердловини, наведено на кресленні. Комплексний апарат включає тонкостінний герметичний корпус 1, виготовлений з матеріалу, схильного до дрібнофрагментарного руйнування під дією продуктів вибуху та високих температур, наприклад, алюмінієвого сплаву, в якому на детонуючому шнурі (ДШ) 2 розміщують збірку просторовоорієнтованих КЗ 3. Для вибору необхідного кроку перфорації на ДШ 2 між КЗ 3 можуть розміщувати установник кроку перфорації 4, що являє собою тонкостінну гнучк у трубк у з термостійкого матеріалу, наприклад, фторопласту. В разі необхідності забезпечення підвищеної щільності перфорації установник кроку перфорації 4 не встановлюють. В нижній частині ДШ 2 закріплюють вибуховий патрон 5. До корпусу 1 в нижній частині кріплять обтічник 6 з матеріалу, схильного до дрібнофрагментарного руйнування під дією продуктів вибуху та ви 4 соких температур, наприклад, алюмінієвого сплаву, забезпечуючи надійну герметизацію між ними шляхом встановлення гумового ущільнювача 7, причому додатково у місці герметизації може бути нанесений шар силікону (на кресленні не показано). Після цього заповнюють корпус 1 окислювачем 8, наприклад, водним розчином аміачної селітри, та прикріплюють у його верхній частині головку (на кресленні не показано), забезпечуючи надійну герметизацію, аналогічну герметизації між корпусом 1 та обтічником 6. При цьому наявність повітряного зазору в корпусі 1 не допускається, оскільки це може призвести до сильної деформаціїї і розгерметизації корпусу 1 комплексного апарату та відмову його роботи при великих свердловинних тисках. Після спорядження комплексний апарат головкою (на кресленні не показано) кріпиться до кабельної головки та спускається до свердловини, попередньо заповненої природними вуглеводнями або нафтопродуктами, здатними забезпечити екзотермічну реакцію за наявності відповідних умов, наприклад, нафтою, газоконденсатом, дизельними пальним, бензином тощо, на потрібний інтервал перфорації. Суттєвою перевагою запропонованого способу, в порівнянні з відомими, є можливість його реалізації при спущених НКТ та можливість реалізації незалежно від свердловинного тиску та температури, що забезпечує широкі технологічні можливості його застосування та безаварійність використання (відсутність заклинювання комплексного апарату у свердловині під час спуску тапісля відстрілювання). Після ініціювання вибухового патрону 5, ДШ 2 та, відповідно, КЗ 3, їх кумулятивні стр умені пробивають тонкостінний корпус 1, створюючи отвір у обсадній колоні та продуктивному пласті. При цьому високотемпературна плазма кумулятивних струменів запалює утворену суміш на фтопродуктів та окислювача, тим самим забезпечуючи потужний термобарометричний вплив на отвори в пласті та створюючи при цьому розгалужену систему тріщин в призабійній зоні та пласті. При цьому рештки корпусу 1, навіть при неповній детонації ДШ та КЗ, які не встигли опуститися на зумпф свердловини, згоряють внаслідок протікання екзотермічної реакції, після чого головку комплексного апарату піднімають на поверхню. Таким чином, поставлена задача корисної моделі - розширення технологічних умов застосування та безаварійності використання способу інтенсифікації роботи свердловини досягається. Джерела інформації: 1. Патент №2119045 RU, E21B43/117. Способ заканчивания скважины. Опубл. 20.09.2003. 2. Pat. №4673039 US. Well completion technique. Publ. 16.06.1987. 3. Балдин A.B. Влияние гидростатического давления в скважине на работоспособность комплексного прострелочно-взрывного аппарата ГП105 ("Перфоген") //НТВ "Каротажник". Тверь: Изд. АИС. 2008. Вып.2 (167). С.67-79 (прототип). 5 Комп’ютерна в ерстка Л.Литв иненко 37024 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
