Захисне мастило (варіанти)

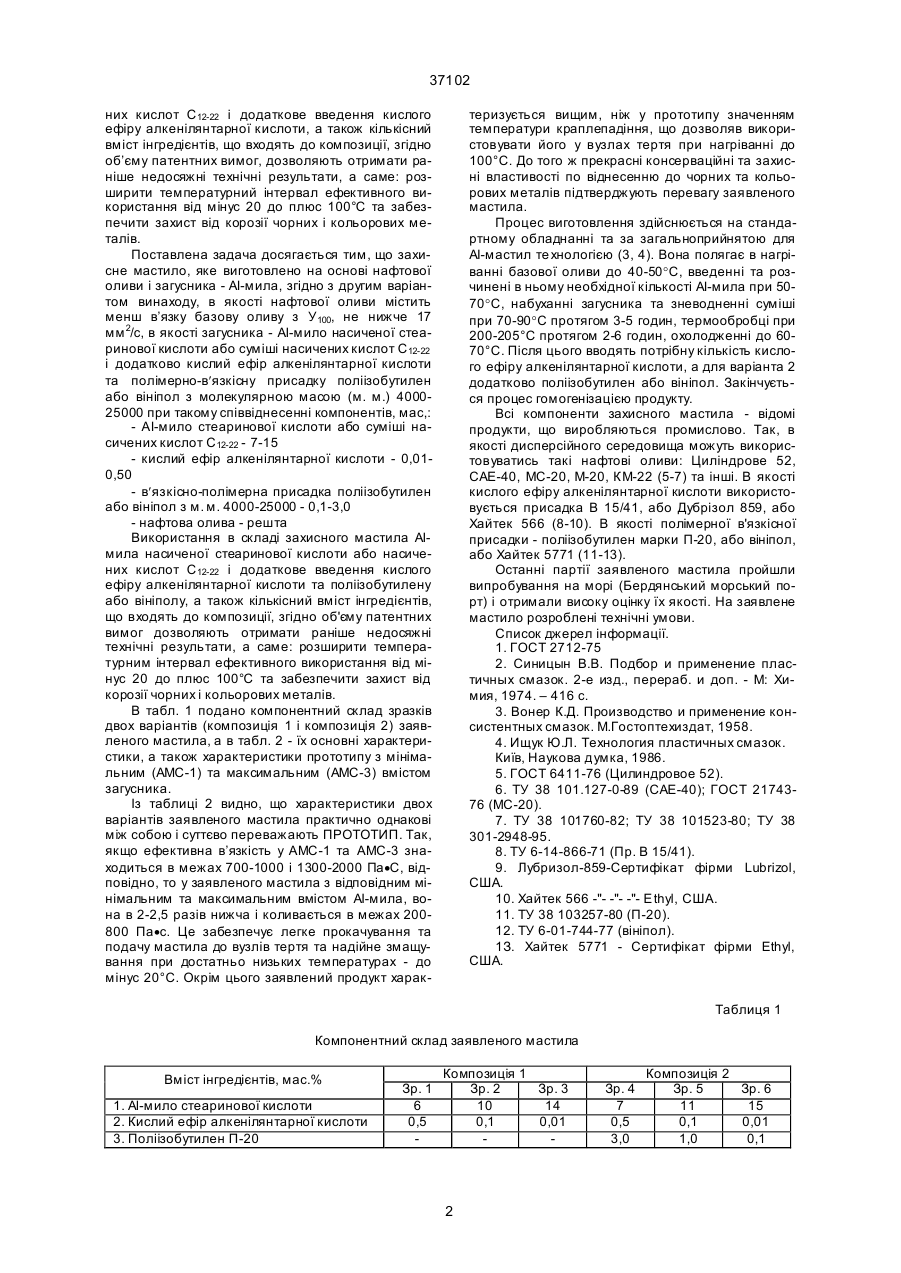

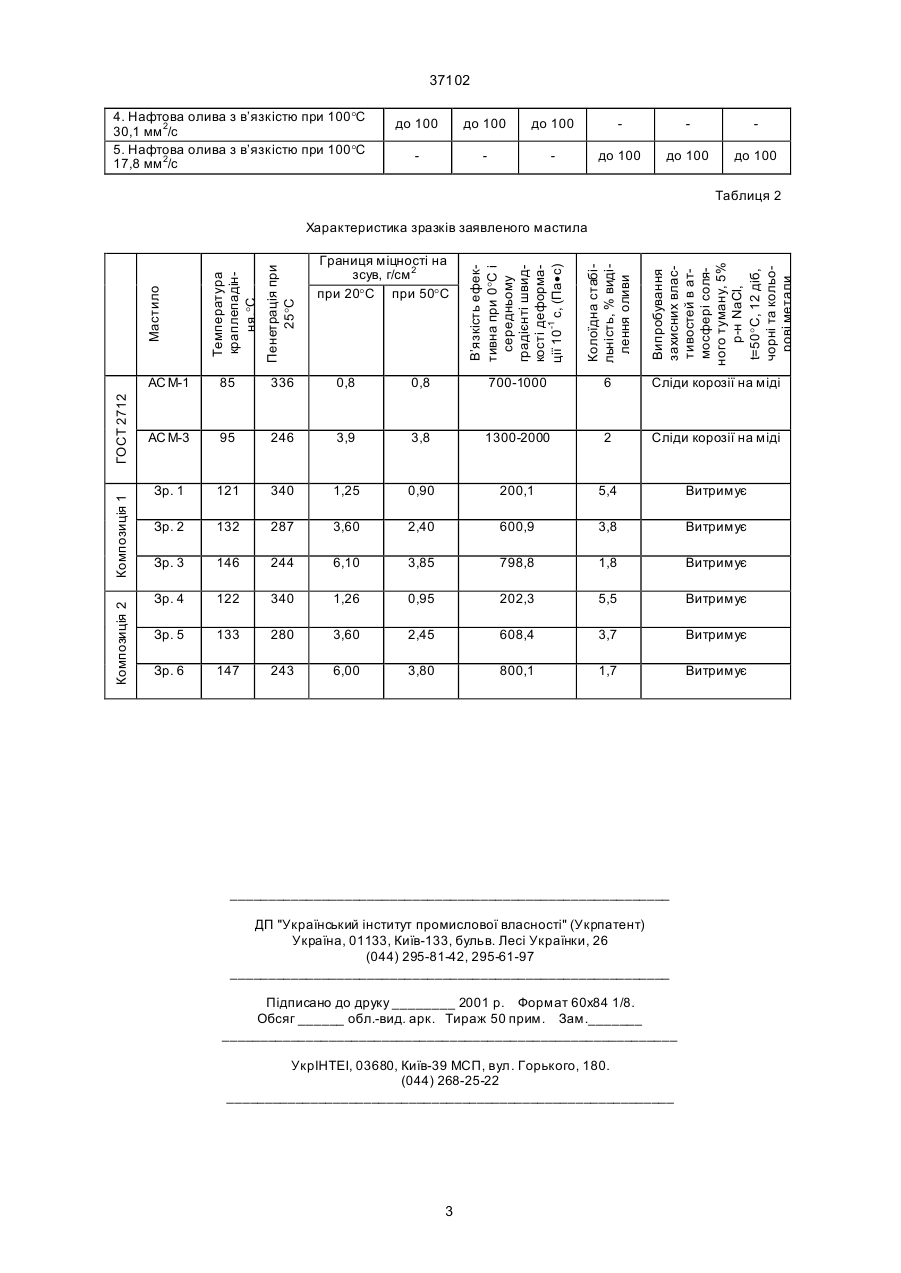

1. Захисне мастило на основі нафтової оливи та загусника, яке відрізняє ться тим, що в якості загусника воно містить АІ-мило насиченої стеаринової кислоти або суміші насичених кислот С 12-22 37102 них кислот С 12-22 і додаткове введення кислого ефіру алкенілянтарної кислоти, а також кількісний вміст інгредієнтів, що входять до композиції, згідно об’єму патентних вимог, дозволяють отримати раніше недосяжні технічні результати, а саме: розширити температурний інтервал ефективного використання від мінус 20 до плюс 100°С та забезпечити захист від корозії чорних і кольорових металів. Поставлена задача досягається тим, що захисне мастило, яке виготовлено на основі нафтової оливи і загусника - АІ-мила, згідно з другим варіантом винаходу, в якості нафтової оливи містить менш в’язку базову оливу з У 100, не нижче 17 мм 2/с, в якості загусника - АІ-мило насиченої стеаринової кислоти або суміші насичених кислот C12-22 і додатково кислий ефір алкенілянтарної кислоти та полімерно-в¢язкісну присадку поліізобутилен або вініпол з молекулярною масою (м. м.) 400025000 при такому співвіднесенні компонентів, мас,: - АІ-мило стеаринової кислоти або суміші насичених кислот C12-22 - 7-15 - кислий ефір алкенілянтарної кислоти - 0,010,50 - в¢язкісно-полімерна присадка поліізобутилен або вініпол з м. м. 4000-25000 - 0,1-3,0 - нафтова олива - решта Використання в складі захисного мастила АІмила насиченої стеаринової кислоти або насичених кислот С 12-22 і додаткове введення кислого ефіру алкенілянтарної кислоти та поліізобутилену або вініполу, а також кількісний вміст інгредієнтів, що входять до композиції, згідно об'єму патентних вимог дозволяють отримати раніше недосяжні технічні результати, а саме: розширити температурним інтервал ефективного використання від мінус 20 до плюс 100°С та забезпечити захист від корозії чорних і кольорових металів. В табл. 1 подано компонентний склад зразків двох варіантів (композиція 1 і композиція 2) заявленого мастила, а в табл. 2 - їх основні характеристики, а також характеристики прототипу з мінімальним (АМС-1) та максимальним (АМС-3) вмістом загусника. Із таблиці 2 видно, що характеристики двох варіантів заявленого мастила практично однакові між собою і суттєво переважають ПРОТОТИП. Так, якщо ефективна в’язкість у АМС-1 та АМС-3 знаходиться в межах 700-1000 і 1300-2000 Па·С, відповідно, то у заявленого мастила з відповідним мінімальним та максимальним вмістом АІ-мила, вона в 2-2,5 разів нижча і коливається в межах 200800 Па·с. Це забезпечує легке прокачування та подачу мастила до вузлів тертя та надійне змащування при достатньо низьких температурах - до мінус 20°С. Окрім цього заявлений продукт харак теризується вищим, ніж у прототипу значенням температури краплепадіння, що дозволяв використовувати його у вузлах тертя при нагріванні до 100°С. До того ж прекрасні консерваційні та захисні властивості по віднесенню до чорних та кольорових металів підтверджують перевагу заявленого мастила. Процес виготовлення здійснюється на стандартному обладнанні та за загальноприйнятою для АІ-мастил те хнологією (3, 4). Вона полягає в нагріванні базової оливи до 40-50°С, введенні та розчинені в ньому необхідної кількості АІ-мила при 5070°С, набуханні загусника та зневодненні суміші при 70-90°С протягом 3-5 годин, термообробці при 200-205°С протягом 2-6 годин, охолодженні до 6070°С. Після цього вводять потрібну кількість кислого ефіру алкенілянтарної кислоти, а для варіанта 2 додатково поліізобутилен або вініпол. Закінчується процес гомогенізацією продукту. Всі компоненти захисного мастила - відомі продукти, що виробляються промислово. Так, в якості дисперсійного середовища можуть використовуватись такі нафтові оливи: Циліндрове 52, САЕ-40, МС-20, М-20, КМ-22 (5-7) та інші. В якості кислого ефіру алкенілянтарної кислоти використовується присадка В 15/41, або Дубрізол 859, або Хайтек 566 (8-10). В якості полімерної в'язкісної присадки - поліізобутилен марки П-20, або вініпол, або Хайтек 5771 (11-13). Останні партії заявленого мастила пройшли випробування на морі (Бердянський морський порт) і отримали високу оцінку їх якості. На заявлене мастило розроблені технічні умови. Список джерел інформації. 1. ГОСТ 2712-75 2. Синицын В.В. Подбор и применение пластичных смазок. 2-е изд., перераб. и доп. - М: Химия, 1974. – 416 с. 3. Вонер К.Д. Производство и применение консистентных смазок. М.Гостоптехиздат, 1958. 4. Ищук Ю.Л. Технология пластичных смазок. Київ, Наукова думка, 1986. 5. ГОСТ 6411-76 (Цилиндровое 52). 6. ТУ 38 101.127-0-89 (CAE-40); ГОСТ 2174376 (MC-20). 7. ТУ 38 101760-82; ТУ 38 101523-80; ТУ 38 301-2948-95. 8. ТУ 6-14-866-71 (Пр. В 15/41). 9. Лубризол-859-Сертифікат фірми Lubrizol, США. 10. Хайтек 566 -"- -"- -"- Ethyl, США. 11. ТУ 38 103257-80 (П-20). 12. ТУ 6-01-744-77 (вініпол). 1З. Хайтек 5771 - Сертифікат фірми Ethyl, США. Таблиця 1 Компонентний склад заявленого мастила Вміст інгредієнтів, мас.% 1. Al-мило стеаринової кислоти 2. Кислий ефір алкенілянтарної кислоти 3. Поліізобутилен П-20 Зр. 1 6 0,5 Композиція 1 Зр. 2 Зр. 3 10 14 0,1 0,01 2 Зр. 4 7 0,5 3,0 Композиція 2 Зр. 5 Зр. 6 11 15 0,1 0,01 1,0 0,1 37102 4. Нафтова олива з в’язкістю при 100°С 30,1 мм 2/с 5. Нафтова олива з в’язкістю при 100°С 17,8 мм 2/с до 100 до 100 до 100 до 100 до 100 до 100 Таблиця 2 Колоїдна стабільність, % виділення оливи 336 0,8 0,8 700-1000 6 Сліди корозії на міді АС М-3 95 246 3,9 3,8 1300-2000 2 Сліди корозії на міді Зр. 1 121 340 1,25 0,90 200,1 5,4 Витримує Зр. 2 132 287 3,60 2,40 600,9 3,8 Витримує Зр. 3 146 244 6,10 3,85 798,8 1,8 Витримує Зр. 4 122 340 1,26 0,95 202,3 5,5 Витримує Зр. 5 133 280 3,60 2,45 608,4 3,7 Витримує Зр. 6 147 243 6,00 3,80 800,1 1,7 Витримує ГОСТ 2712 Композиція 1 Композиція 2 Пенетрація при 25°С 85 Температура краплепадіння,°С АС М-1 Мастило В’язкість ефективна при 0°С і середньому градієнті швидкості деформації 10-1 с, (Па·с) Границя міцності на зсув, г/см 2 при 20°С при 50°С Випробування захисних властивостей в атмосфері соляного туману, 5% р-н NaCl, t=50°С, 12 діб, чорні та кольорові метали Характеристика зразків заявленого мастила __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
