Універсальна вакуумна сушарка

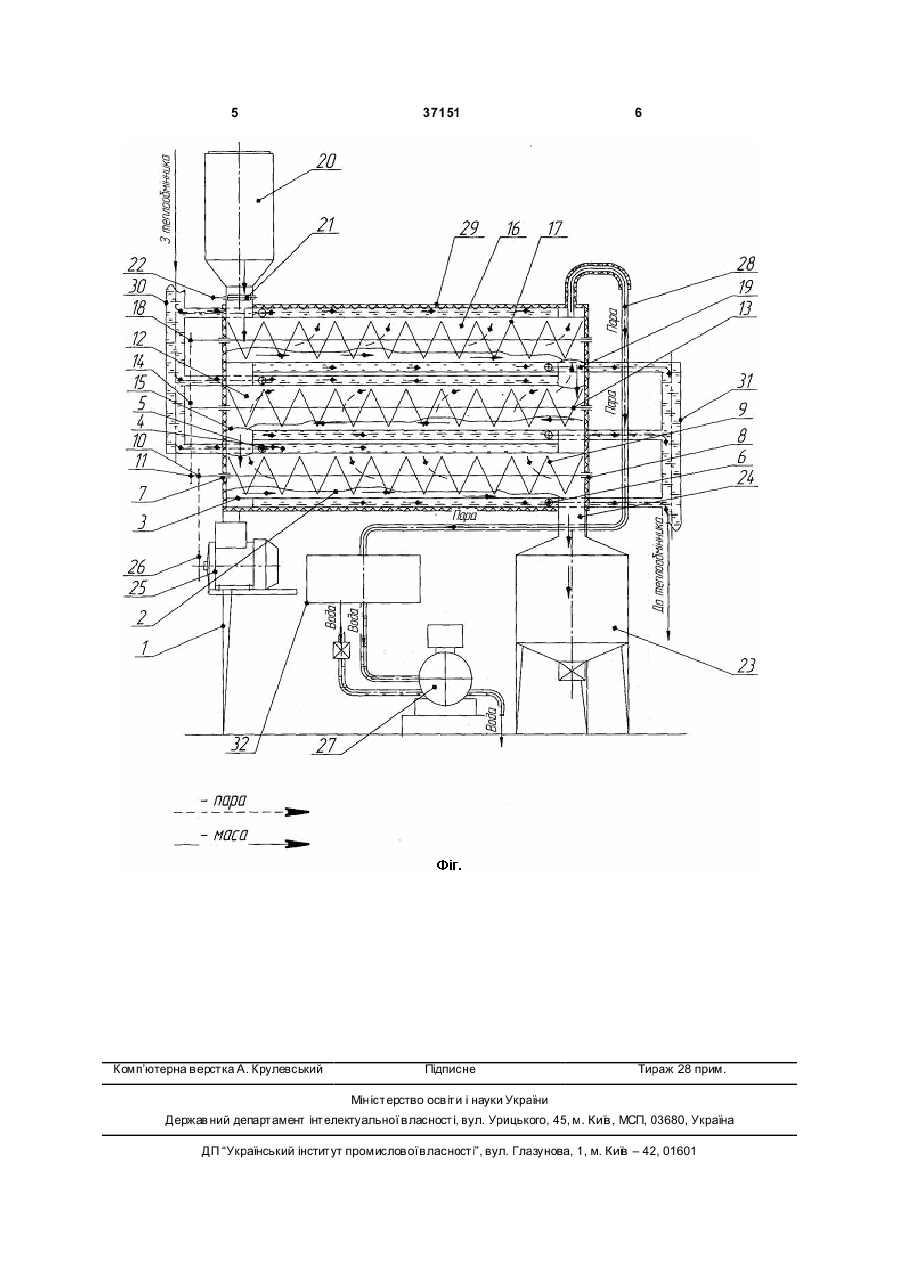

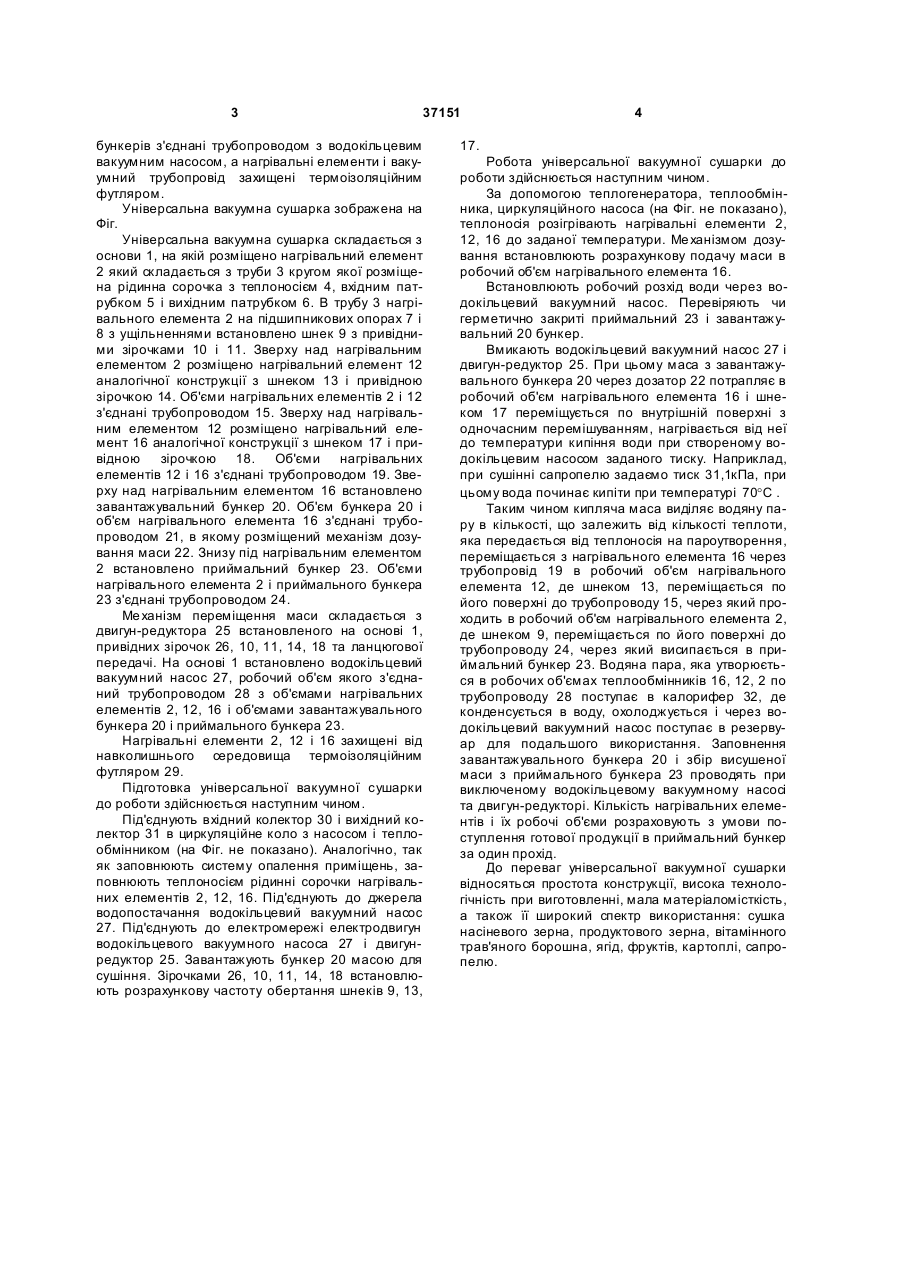

Універсальна вакуумна сушарка, виконана у вигляді основи, нагрівальних елементів; механізму переміщення маси, завантажувального та приймального бункерів, механізму дозування маси, водокільцевого вакуумного насоса, теплоізоляційного футляра, яка відрізняється тим, що на осно U 2 (19) 1 3 37151 бункерів з'єднані трубопроводом з водокільцевим вакуумним насосом, а нагрівальні елементи і вакуумний трубопровід захищені термоізоляційним футляром. Універсальна вакуумна сушарка зображена на Фіг. Універсальна вакуумна сушарка складається з основи 1, на якій розміщено нагрівальний елемент 2 який складається з труби 3 кругом якої розміщена рідинна сорочка з теплоносієм 4, вхідним патрубком 5 і вихідним патрубком 6. В трубу 3 нагрівального елемента 2 на підшипникових опорах 7 і 8 з ущільненнями встановлено шнек 9 з привідними зірочками 10 і 11. Зверху над нагрівальним елементом 2 розміщено нагрівальний елемент 12 аналогічної конструкції з шнеком 13 і привідною зірочкою 14. Об'єми нагрівальних елементів 2 і 12 з'єднані трубопроводом 15. Зверху над нагрівальним елементом 12 розміщено нагрівальний елемент 16 аналогічної конструкції з шнеком 17 і привідною зірочкою 18. Об'єми нагрівальних елементів 12 і 16 з'єднані трубопроводом 19. Зверху над нагрівальним елементом 16 встановлено завантажувальний бункер 20. Об'єм бункера 20 і об'єм нагрівального елемента 16 з'єднані трубопроводом 21, в якому розміщений механізм дозування маси 22. Знизу під нагрівальним елементом 2 встановлено приймальний бункер 23. Об'єми нагрівального елемента 2 і приймального бункера 23 з'єднані трубопроводом 24. Ме ханізм переміщення маси складається з двигун-редуктора 25 встановленого на основі 1, привідних зірочок 26, 10, 11, 14, 18 та ланцюгової передачі. На основі 1 встановлено водокільцевий вакуумний насос 27, робочий об'єм якого з'єднаний трубопроводом 28 з об'ємами нагрівальних елементів 2, 12, 16 і об'ємами завантажувального бункера 20 і приймального бункера 23. Нагрівальні елементи 2, 12 і 16 захищені від навколишнього середовища термоізоляційним футляром 29. Підготовка універсальної вакуумної сушарки до роботи здійснюється наступним чином. Під'єднують вхідний колектор 30 і вихідний колектор 31 в циркуляційне коло з насосом і теплообмінником (на Фіг. не показано). Аналогічно, так як заповнюють систему опалення приміщень, заповнюють теплоносієм рідинні сорочки нагрівальних елементів 2, 12, 16. Під'єднують до джерела водопостачання водокільцевий вакуумний насос 27. Під'єднують до електромережі електродвигун водокільцевого вакуумного насоса 27 і двигунредуктор 25. Завантажують бункер 20 масою для сушіння. Зірочками 26, 10, 11, 14, 18 встановлюють розрахункову частоту обертання шнеків 9, 13, 4 17. Робота універсальної вакуумної сушарки до роботи здійснюється наступним чином. За допомогою теплогенератора, теплообмінника, циркуляційного насоса (на Фіг. не показано), теплоносія розігрівають нагрівальні елементи 2, 12, 16 до заданої температури. Ме ханізмом дозування встановлюють розрахункову подачу маси в робочий об'єм нагрівального елемента 16. Встановлюють робочий розхід води через водокільцевий вакуумний насос. Перевіряють чи герметично закриті приймальний 23 і завантажувальний 20 бункер. Вмикають водокільцевий вакуумний насос 27 і двигун-редуктор 25. При цьому маса з завантажувального бункера 20 через дозатор 22 потрапляє в робочий об'єм нагрівального елемента 16 і шнеком 17 переміщується по внутрішній поверхні з одночасним перемішуванням, нагрівається від неї до температури кипіння води при створеному водокільцевим насосом заданого тиску. Наприклад, при сушінні сапропелю задаємо тиск 31,1кПа, при цьому вода починає кипіти при температурі 70°C . Таким чином кипляча маса виділяє водяну пару в кількості, що залежить від кількості теплоти, яка передається від теплоносія на пароутворення, переміщається з нагрівального елемента 16 через трубопровід 19 в робочий об'єм нагрівального елемента 12, де шнеком 13, переміщається по його поверхні до трубопроводу 15, через який проходить в робочий об'єм нагрівального елемента 2, де шнеком 9, переміщається по його поверхні до трубопроводу 24, через який висипається в приймальний бункер 23. Водяна пара, яка утворюється в робочих об'ємах теплообмінників 16, 12, 2 по трубопроводу 28 поступає в калорифер 32, де конденсується в воду, охолоджується і через водокільцевий вакуумний насос поступає в резервуар для подальшого використання. Заповнення завантажувального бункера 20 і збір висушеної маси з приймального бункера 23 проводять при виключеному водокільцевому вакуумному насосі та двигун-редукторі. Кількість нагрівальних елементів і їх робочі об'єми розраховують з умови поступлення готової продукції в приймальний бункер за один прохід. До переваг універсальної вакуумної сушарки відносяться простота конструкції, висока технологічність при виготовленні, мала матеріаломісткість, а також її широкий спектр використання: сушка насіневого зерна, продуктового зерна, вітамінного трав'яного борошна, ягід, фруктів, картоплі, сапропелю. 5 Комп’ютерна в ерстка А. Крулевський 37151 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
