Пристрій регенерації електродів електрофільтра

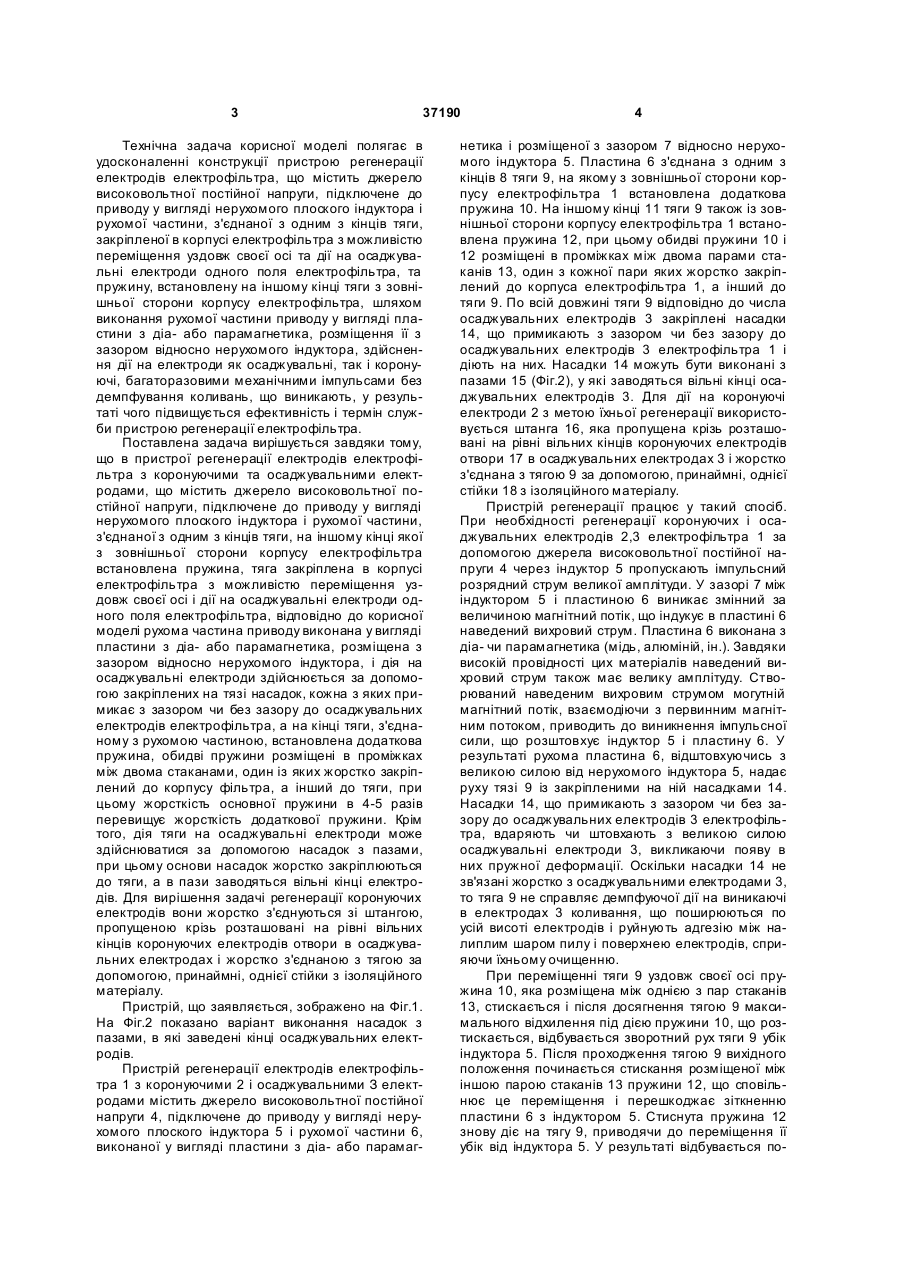

1. Пристрій регенерації електродів електрофільтра з коронувальними та осаджувальними електродами, що містить джерело високовольтної постійної напруги, підключене до приводу у вигляді нерухомого плоского індуктора і рухомої частини, з'єднаної з одним з кінців тяги, закріпленої в корпусі електрофільтра з можливістю переміщення уздовж своєї осі та дії на осаджувальні електроди одного поля електрофільтра, та пружину, встановлену на іншому кінці тяги з зовнішнього боку корпусу електрофільтра, який відрізняється тим, що U 2 (19) 1 3 37190 Технічна задача корисної моделі полягає в удосконаленні конструкції пристрою регенерації електродів електрофільтра, що містить джерело високовольтної постійної напруги, підключене до приводу у вигляді нерухомого плоского індуктора і рухомої частини, з'єднаної з одним з кінців тяги, закріпленої в корпусі електрофільтра з можливістю переміщення уздовж своєї осі та дії на осаджувальні електроди одного поля електрофільтра, та пружину, встановлену на іншому кінці тяги з зовнішньої сторони корпусу електрофільтра, шляхом виконання рухомої частини приводу у вигляді пластини з діа- або парамагнетика, розміщення її з зазором відносно нерухомого індуктора, здійснення дії на електроди як осаджувальні, так і коронуючі, багаторазовими механічними імпульсами без демпфування коливань, що виникають, у результаті чого підвищується ефективність і термін служби пристрою регенерації електрофільтра. Поставлена задача вирішується завдяки тому, що в пристрої регенерації електродів електрофільтра з коронуючими та осаджувальними електродами, що містить джерело високовольтної постійної напруги, підключене до приводу у вигляді нерухомого плоского індуктора і рухомої частини, з'єднаної з одним з кінців тяги, на іншому кінці якої з зовнішньої сторони корпусу електрофільтра встановлена пружина, тяга закріплена в корпусі електрофільтра з можливістю переміщення уздовж своєї осі і дії на осаджувальні електроди одного поля електрофільтра, відповідно до корисної моделі рухома частина приводу виконана у вигляді пластини з діа- або парамагнетика, розміщена з зазором відносно нерухомого індуктора, і дія на осаджувальні електроди здійснюється за допомогою закріплених на тязі насадок, кожна з яких примикає з зазором чи без зазору до осаджувальних електродів електрофільтра, а на кінці тяги, з'єднаному з рухомою частиною, встановлена додаткова пружина, обидві пружини розміщені в проміжках між двома стаканами, один із яких жорстко закріплений до корпусу фільтра, а інший до тяги, при цьому жорсткість основної пружини в 4-5 разів перевищує жорсткість додаткової пружини. Крім того, дія тяги на осаджувальні електроди може здійснюватися за допомогою насадок з пазами, при цьому основи насадок жорстко закріплюються до тяги, а в пази заводяться вільні кінці електродів. Для вирішення задачі регенерації коронуючих електродів вони жорстко з'єднуються зі штангою, пропущеною крізь розташовані на рівні вільних кінців коронуючих електродів отвори в осаджувальних електродах і жорстко з'єднаною з тягою за допомогою, принаймні, однієї стійки з ізоляційного матеріалу. Пристрій, що заявляється, зображено на Фіг.1. На Фіг.2 показано варіант виконання насадок з пазами, в які заведені кінці осаджувальних електродів. Пристрій регенерації електродів електрофільтра 1 з коронуючими 2 і осаджувальними З електродами містить джерело високовольтної постійної напруги 4, підключене до приводу у вигляді нерухомого плоского індуктора 5 і рухомої частини 6, виконаної у вигляді пластини з діа- або парамаг 4 нетика і розміщеної з зазором 7 відносно нерухомого індуктора 5. Пластина 6 з'єднана з одним з кінців 8 тяги 9, на якому з зовнішньої сторони корпусу електрофільтра 1 встановлена додаткова пружина 10. На іншому кінці 11 тяги 9 також із зовнішньої сторони корпусу електрофільтра 1 встановлена пружина 12, при цьому обидві пружини 10 і 12 розміщені в проміжках між двома парами стаканів 13, один з кожної пари яких жорстко закріплений до корпуса електрофільтра 1, а інший до тяги 9. По всій довжині тяги 9 відповідно до числа осаджувальних електродів 3 закріплені насадки 14, що примикають з зазором чи без зазору до осаджувальних електродів 3 електрофільтра 1 і діють на них. Насадки 14 можуть бути виконані з пазами 15 (Фіг.2), у які заводяться вільні кінці осаджувальних електродів 3. Для дії на коронуючі електроди 2 з метою їхньої регенерації використовується штанга 16, яка пропущена крізь розташовані на рівні вільних кінців коронуючих електродів отвори 17 в осаджувальних електродах 3 і жорстко з'єднана з тягою 9 за допомогою, принаймні, однієї стійки 18 з ізоляційного матеріалу. Пристрій регенерації працює у такий спосіб. При необхідності регенерації коронуючих і осаджувальних електродів 2,3 електрофільтра 1 за допомогою джерела високовольтної постійної напруги 4 через індуктор 5 пропускають імпульсний розрядний струм великої амплітуди. У зазорі 7 між індуктором 5 і пластиною 6 виникає змінний за величиною магнітний потік, що індукує в пластині 6 наведений вихровий струм. Пластина 6 виконана з діа- чи парамагнетика (мідь, алюміній, ін.). Завдяки високій провідності цих матеріалів наведений вихровий струм також має велику амплітуду. Створюваний наведеним вихровим струмом могутній магнітний потік, взаємодіючи з первинним магнітним потоком, приводить до виникнення імпульсної сили, що розштовхує індуктор 5 і пластину 6. У результаті рухома пластина 6, відштовхуючись з великою силою від нерухомого індуктора 5, надає руху тязі 9 із закріпленими на ній насадками 14. Насадки 14, що примикають з зазором чи без зазору до осаджувальних електродів 3 електрофільтра, вдаряють чи штовхають з великою силою осаджувальні електроди 3, викликаючи появу в них пружної деформації. Оскільки насадки 14 не зв'язані жорстко з осаджувальними електродами 3, то тяга 9 не справляє демпфуючої дії на виникаючі в електродах 3 коливання, що поширюються по усій висоті електродів і руйнують адгезію між налиплим шаром пилу і поверхнею електродів, сприяючи їхньому очищенню. При переміщенні тяги 9 уздовж своєї осі пружина 10, яка розміщена між однією з пар стаканів 13, стискається і після досягнення тягою 9 максимального відхилення під дією пружини 10, що розтискається, відбувається зворотний рух тяги 9 убік індуктора 5. Після проходження тягою 9 вихідного положення починається стискання розміщеної між іншою парою стаканів 13 пружини 12, що сповільнює це переміщення і перешкоджає зіткненню пластини 6 з індуктором 5. Стиснута пружина 12 знову діє на тягу 9, приводячи до переміщення її убік від індуктора 5. У результаті відбувається по 5 37190 вторне зіткнення насадок 14 з осаджувальними електродами 3 і, як наслідок, додаткове їхнє очищення. Такий процес багаторазових зіткнень буде відбуватися до згасання коливань у системі, сприяючи підвищенню ефективності очищення осаджувальних електродів. Вибір величини жорсткості пружини 12 у 4-5 разів більше жорсткості додаткової пружини 10 пов'язаний з необхідністю надання мінімальної протидії з боку пружини 12 руху тяги 9 у напрямку від індуктора 5 і забезпечення неможливості зіткнення пластини 6 з індуктором 5 при зворотному русі тяги 9 за рахунок підвищеної жорсткості пружини 12. При використанні насадок з пазами, зображеними на фіг.2, коли основи насадок 14 жорстко закріплені до тяги 9, а в пази 15 заведені вільні кінці електродів 3, досягається інший механізм дії на осаджувальні електроди 3, що може бути використане при специфічних особливостях налипання пилу. У цьому випадку коливна тяга 9, що коливається досить тривалий час, струшує осаджувальні Комп’ютерна в ерстка О. Рябко 6 електроди 3 при відсутності жорсткого зв'язку між ними і, відповідно, без надання демпфуючої дії тяги 9 на коливальні процеси в електродах 3. Оскільки на коронуючих електродах 2 можливе осідання деякої кількості пилу, то для її струшування може бути використана енергія тяги 9, що рухається. З цією метою в осаджувальних електродах 3 на рівні вільних кінців коронуючих електродів 2 виконуються отвори 17, крізь які пропускається штанга 16. До штанги 16 жорстко прикріплюються коронуючі електроди 2, а сама штанга 16 жорстко з'єднується з тягою 9 за допомогою, принаймні, однієї стійки 18 з ізоляційного матеріалу. Таке виконання пристрою регенерації дозволяє за допомогою одного приводу робити одночасне струшування як осаджувальних, так і коронуючих електродів. Використання запропонованого пристрою сприяє підвищенню ефективності і подовженню терміну служби пристрою регенерації електрофільтра. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
