Пальник

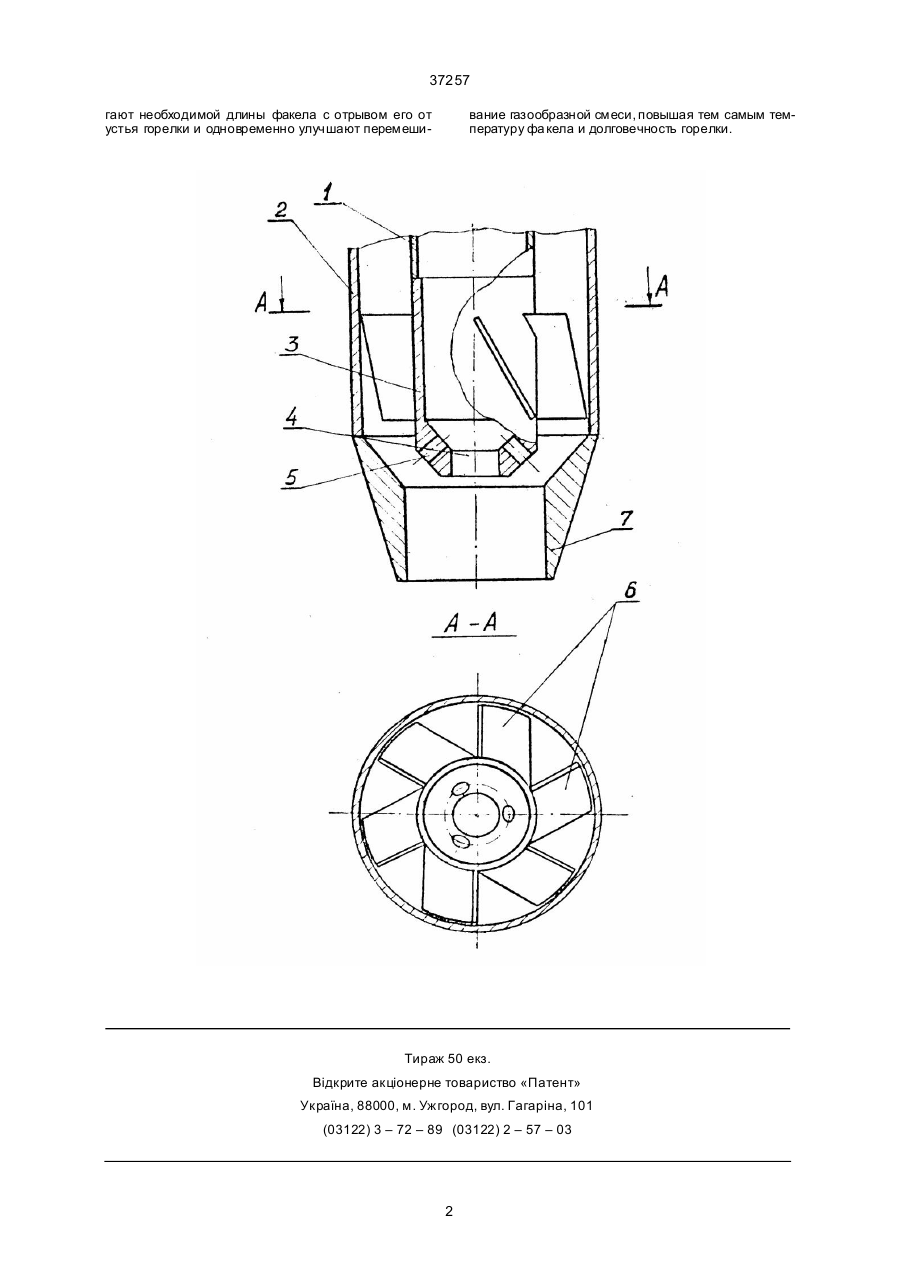

Горелка, содержащая конусную насадку и сопловую го ловку с завихрителем пото ка окислительного га за, отличающаяся тем, что сопловая головка содержит одно основное центральное сопло, направленное по оси горелки, и вспомогательные периферийные сопла, расположенные по окружности и направленные под углом к оси горелки. Зоя (13) 37257 (11) UA релки с улучшенным смешением на аналогичную головку, но имеющую одно центральное сопло, направленное по оси горелки, и вспомогательные периферийные сопла, направленные под углом к оси горелки, то есть конструкция сопловой головки предложенной горелки представлена в виде комбинации двух ва риантов исполнения сопловой головки у го релки, выбранной в качестве прототи па. На приведенном черте же изображен общий вид предложенной горелки. Горелка содержит внутренний корпус 1 и наружный корпус 2, выполненный в виде цилиндрических оболочек. К внутреннему корпусу 1 прикреплена сопловая головка 3, имеющая одно основное центральное сопло 4 и перифе рийные сопла 5. На сопловой головке закреплен зави хритель 6, выполненный в виде лопаток, равномерно расположенных на цилиндрическом участке головки. К наружному корпусу 2 прикреплена конусная насадка 7, внутренняя поверхность кото рой разделена на конусный и цилиндрический участки. Газообразное топливо подают во внутренний корпус 1, а окислитель – в кольцевую полость между вн утренним и наружным корпусами 1 и 2. При этом основная масса топлива истекает прямым сплошным пото ком через центральное сопло, а оставшаяся часть топлива разбегается с помощью перифе рийных сопел на мелкие струи и подается под углом к скрученному завихрителем потоку окислителя. Благодаря организованным таким образом потокам топлива и окислите ля дости (19) Изобретение относится к черной металлургии, в частности к устройствам для высокотемператур ного нагрева футеровочных ковшей. Известна конструкция горелки с улучшенным смешением газообразного топлива и воздуха, содержащая конусную насадку и сопловую го ловку с закрепленным на ней завихрителем воздушного потока [1]. В одних случаях, когда необхо димо удлинить и оторвать факел от устья горелки, сопловую го ловку в ней выполняют с одним центральным соплом, в других, когда требуется сократить длину фа кела и одновременно более эффективно сжечь топливо за счет лучше го перемеши вания газовоздушной смеси, сопловую головку выполняют в ви де многоструйного наконечника с соплами, направленными под углом к продольной оси горелки. Рассмотренная конструкция горелки с двумя вариантами исполнения сопловой головки выбрана в качестве прототи па. В основу изобретения поставлена задача создать такую го релку с улучшенным смеше нием, в которой новое исполнение сопловой головки позволило бы уве личить температуру фа кела и одновременно оторвать его от устья горелки, благодаря чему го рение может быть перенесено непосредственно на нагреваемую поверхность, например на днище ста леразливочного ковша, и за счет это го повысить интенсивность нагрева и долговечность самой горелки. Поставленная задача решается путем замены сопловой головки в известной конструкции го C2 _______________________ 37257 гают необходимой длины факела с отрывом его от устья горелки и одновременно улучшают перемеши вание газообразной смеси, повышая тем самым температуру фа кела и долговечность горелки. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 37257 3
