Формула / Реферат

1. Фільтр, що містить корпус циліндричної форми з вхідним і вихідним патрубками, верхнє та нижнє днища і верхню кришку, всередині корпусу розташований фільтруючий елемент, який відрізняється тим, що вхідний та вихідний патрубки розміщені в середній частині корпусу по одній осі і спрямовані в різні боки перпендикулярно повздовжній осі корпусу, причому корпус додатково оснащений нижньою кришкою, причому обидві кришки розміщені на горловинах, всередині циліндричного корпусу, напроти отвору вхідного патрубка, розміщений відбійник, перед яким, в нижній його частині, установлені магніти у вигляді вертикального кільцевого набору з проміжками між ними, а у верхній частині корпусу розташований циліндричний фільтруючий елемент, причому набір магнітів і фільтруючі елементи оснащені рукоятками, що спрямовані в різні боки.

2. Фільтр за п. 1, який відрізняється тим, що набір магнітів і фільтруючий елемент мають однаковий стяжний кріпильний елемент.

3. Фільтр за п. 1, який відрізняється тим, що набір магнітів і фільтруючий елемент розташовані по повздовжній осі корпусу.

Текст

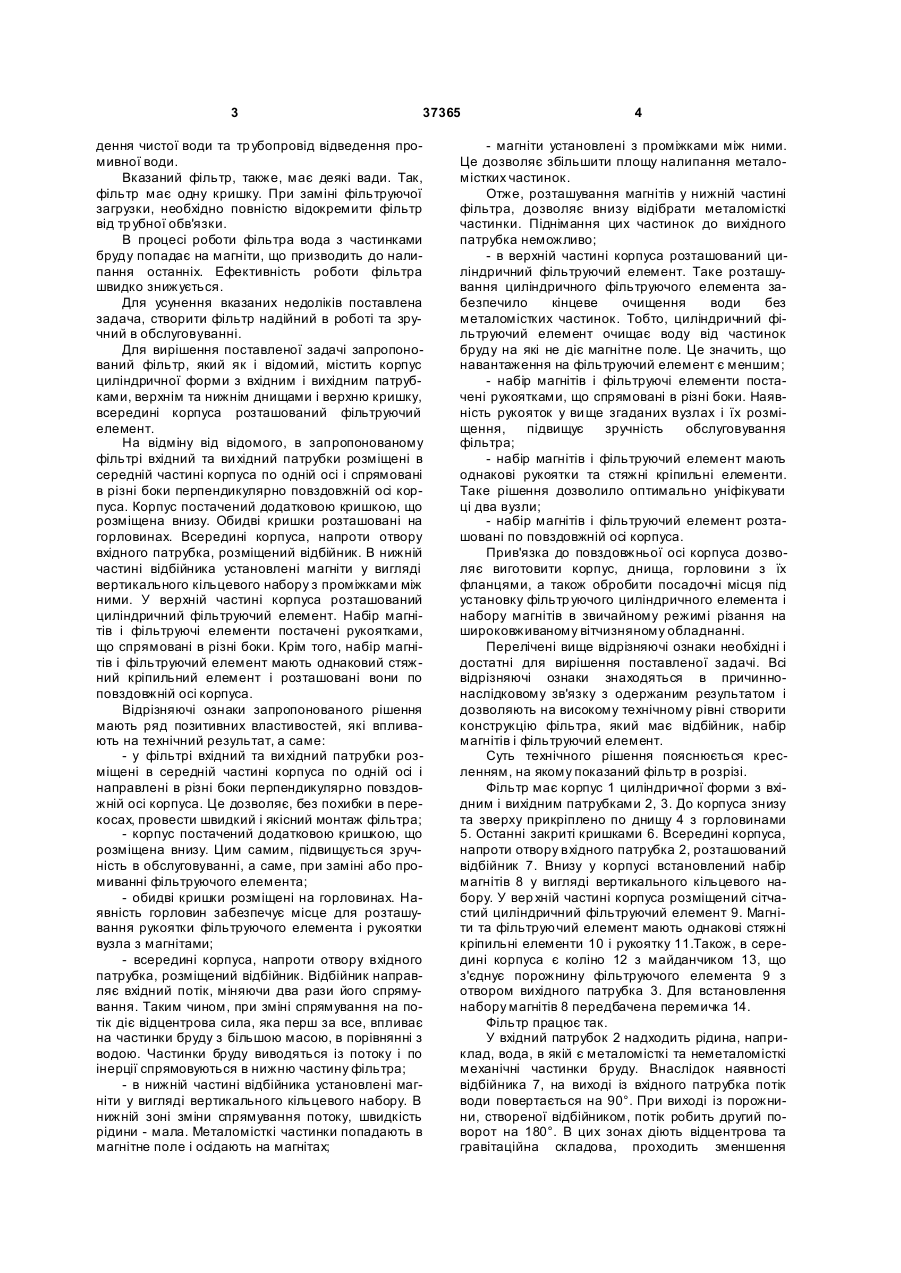

1. Фільтр, що містить корпус циліндричної форми з вхідним і вихідним патрубками, верхнє та нижнє днища і верхню кришку, всередині корпусу розташований фільтруючий елемент, який відрізняється тим, що вхідний та вихідний патрубки розміщені в середній частині корпусу по одній осі і спрямовані в різні боки перпендикулярно повздовжній осі корпусу, причому корпус додатково оснащений нижньою кришкою, причому обидві кришки 3 37365 дення чистої води та тр убопровід відведення промивної води. Вказаний фільтр, также, має деякі вади. Так, фільтр має одну кришку. При заміні фільтруючої загрузки, необхідно повністю відокремити фільтр від трубної обв'язки. В процесі роботи фільтра вода з частинками бруду попадає на магніти, що призводить до налипання останніх. Ефективність роботи фільтра швидко знижується. Для усунення вказаних недоліків поставлена задача, створити фільтр надійний в роботі та зручний в обслуговуванні. Для вирішення поставленої задачі запропонований фільтр, який як і відомий, містить корпус циліндричної форми з вхідним і вихідним патрубками, верхнім та нижнім днищами і верхню кришку, всередині корпуса розташований фільтруючий елемент. На відміну від відомого, в запропонованому фільтрі вхідний та ви хідний патрубки розміщені в середній частині корпуса по одній осі і спрямовані в різні боки перпендикулярно повздовжній осі корпуса. Корпус постачений додатковою кришкою, що розміщена внизу. Обидві кришки розташовані на горловинах. Всередині корпуса, напроти отвору вхідного патрубка, розміщений відбійник. В нижній частині відбійника установлені магніти у вигляді вертикального кільцевого набору з проміжками між ними. У верхній частині корпуса розташований циліндричний фільтруючий елемент. Набір магнітів і фільтруючі елементи постачені рукоятками, що спрямовані в різні боки. Крім того, набір магнітів і фільтруючий елемент мають однаковий стяжний кріпильний елемент і розташовані вони по повздовжній осі корпуса. Відрізняючі ознаки запропонованого рішення мають ряд позитивних властивостей, які впливають на технічний результат, а саме: - у фільтрі вхідний та ви хідний патрубки розміщені в середній частині корпуса по одній осі і направлені в різні боки перпендикулярно повздовжній осі корпуса. Це дозволяє, без похибки в перекосах, провести швидкий і якісний монтаж фільтра; - корпус постачений додатковою кришкою, що розміщена внизу. Цим самим, підвищується зручність в обслуговуванні, а саме, при заміні або промиванні фільтруючого елемента; - обидві кришки розміщені на горловинах. Наявність горловин забезпечує місце для розташування рукоятки фільтруючого елемента і рукоятки вузла з магнітами; - всередині корпуса, напроти отвору вхідного патрубка, розміщений відбійник. Відбійник направляє вхідний потік, міняючи два рази його спрямування. Таким чином, при зміні спрямування на потік діє відцентрова сила, яка перш за все, впливає на частинки бруду з більшою масою, в порівнянні з водою. Частинки бруду виводяться із потоку і по інерції спрямовуються в нижню частину фільтра; - в нижній частині відбійника установлені магніти у вигляді вертикального кільцевого набору. В нижній зоні зміни спрямування потоку, швидкість рідини - мала. Металомісткі частинки попадають в магнітне поле і осідають на магнітах; 4 - магніти установлені з проміжками між ними. Це дозволяє збільшити площу налипання металомістких частинок. Отже, розташування магнітів у нижній частині фільтра, дозволяє внизу відібрати металомісткі частинки. Піднімання цих частинок до вихідного патрубка неможливо; - в верхній частині корпуса розташований циліндричний фільтруючий елемент. Таке розташування циліндричного фільтруючого елемента забезпечило кінцеве очищення води без металомістких частинок. Тобто, циліндричний фільтруючий елемент очищає воду від частинок бруду на які не діє магнітне поле. Це значить, що навантаження на фільтруючий елемент є меншим; - набір магнітів і фільтруючі елементи постачені рукоятками, що спрямовані в різні боки. Наявність рукояток у ви ще згаданих вузлах і їх розміщення, підвищує зручність обслуговування фільтра; - набір магнітів і фільтруючий елемент мають однакові рукоятки та стяжні кріпильні елементи. Таке рішення дозволило оптимально уніфікувати ці два вузли; - набір магнітів і фільтруючий елемент розташовані по повздовжній осі корпуса. Прив'язка до повздовжньої осі корпуса дозволяє виготовити корпус, днища, горловини з їх фланцями, а також обробити посадочні місця під установку фільтр уючого циліндричного елемента і набору магнітів в звичайному режимі різання на широковживаному вітчизняному обладнанні. Перелічені вище відрізняючі ознаки необхідні і достатні для вирішення поставленої задачі. Всі відрізняючі ознаки знаходяться в причиннонаслідковому зв'язку з одержаним результатом і дозволяють на високому технічному рівні створити конструкцію фільтра, який має відбійник, набір магнітів і фільтруючий елемент. Суть технічного рішення пояснюється кресленням, на якому показаний фільтр в розрізі. Фільтр має корпус 1 циліндричної форми з вхідним і вихідним патрубками 2, 3. До корпуса знизу та зверху прикріплено по днищу 4 з горловинами 5. Останні закриті кришками 6. Всередині корпуса, напроти отвору вхідного патрубка 2, розташований відбійник 7. Внизу у корпусі встановлений набір магнітів 8 у вигляді вертикального кільцевого набору. У вер хній частині корпуса розміщений сітчастий циліндричний фільтруючий елемент 9. Магніти та фільтруючий елемент мають однакові стяжні кріпильні елементи 10 і рукоятку 11.Також, в середині корпуса є коліно 12 з майданчиком 13, що з'єднує порожнину фільтруючого елемента 9 з отвором вихідного патрубка 3. Для встановлення набору магнітів 8 передбачена перемичка 14. Фільтр працює так. У вхідний патрубок 2 надходить рідина, наприклад, вода, в якій є металомісткі та неметаломісткі механічні частинки бруду. Внаслідок наявності відбійника 7, на виході із вхідного патрубка потік води повертається на 90°. При виході із порожнини, створеної відбійником, потік робить другий поворот на 180°. В цих зонах діють відцентрова та гравітаційна складова, проходить зменшення 5 37365 швидкості та зміна напрямку руху потоку. Великі частинки бруду відділяються і по інерції падають вниз. Крім того, в нижній зоні діє магнітне поле, яке збирає на магніти 8 металомісткі частинки. Таким чином, в нижній частині фільтра проходить очистка рідини від великих неметаломістких і металомістких частинок бруду. Далі рідина надходить на фільтруючий елемент 9, який затримує малі фракції бруду. Рідина, що пройшла через фільтруючий елемент, попадає в порожнину цього елемента та через коліно 12-у вихідний патрубок 3. Чистку фільтра проводять так. Знімають верхню та нижню кришки 6. Викручують стяжні кріпильні елементи 10 (болти, шпильки) і за ручку вниз виймають набір магнітів 8, а вгору - фільтруючий елемент 9. Після очищення від бруду, вузли ставлять на свої місця. Фільтруючий елемент кріплять до майданчика 13, а набір з магнітів - до перемички 14. Для полегшення виготовлення фільтра використовуються уніфіковані деталі, такі як: вхідний і Комп’ютерна в ерстка Л.Литв иненко 6 вихідний патрубки з фланцями, днища з горловинами, рукоятки та кріпильні елементи. Виготовлення фільтра проводять на звичайному обладнанні, стандартним інструментом. Дане технічне рішення - нове і корисне, як на побутовому так і на промисловому рівні. Джерела інформації. 1. Фільтр для очистки води, патент UA №18530, 5 В01D20/56, 29/11, 29/50. 2. Прояснював для очищення води, патент UA, №7595, 7 В01D21/00. 3. Очисник рідини від твердих частинок безперервної дії, патент UA, №169985, 5 В01D21/00. 4. Фільтр для очистки води від заліза, патент UA, №32072, 6 В01D21/00. 5. Фільтр для очистки води, патент UA, №21795, В01D24/26. 6. Фільтр для очистки води, патент UA, №11592, В01D24/02. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Filter

Автори англійською

Zinchenko Viktor Anatoliiovych

Назва патенту російською

Фильтр

Автори російською

Зинченко Виктор Анатольевич

МПК / Мітки

МПК: B01D 24/26, B01D 24/02

Мітки: фільтр
