Формула / Реферат

1. Пристрій для кріплення бойкової плити до рухомої траверси преса, що включає кріпильні стрижні з головками і клиновими отворами, у яких установлені клини з фіксаторами від саморозклинення, який відрізняється тим, що фіксатор клинів виконаний у вигляді стяжки з різьбою і гайками на кінцях, що з'єднує попарно клини сусідніх кріпильних стрижнів, при цьому клини повернені назустріч один одному.

2. Пристрій для кріплення бойкової плити за п. 1, який відрізняється тим, що стяжки оснащені пружинами.

Текст

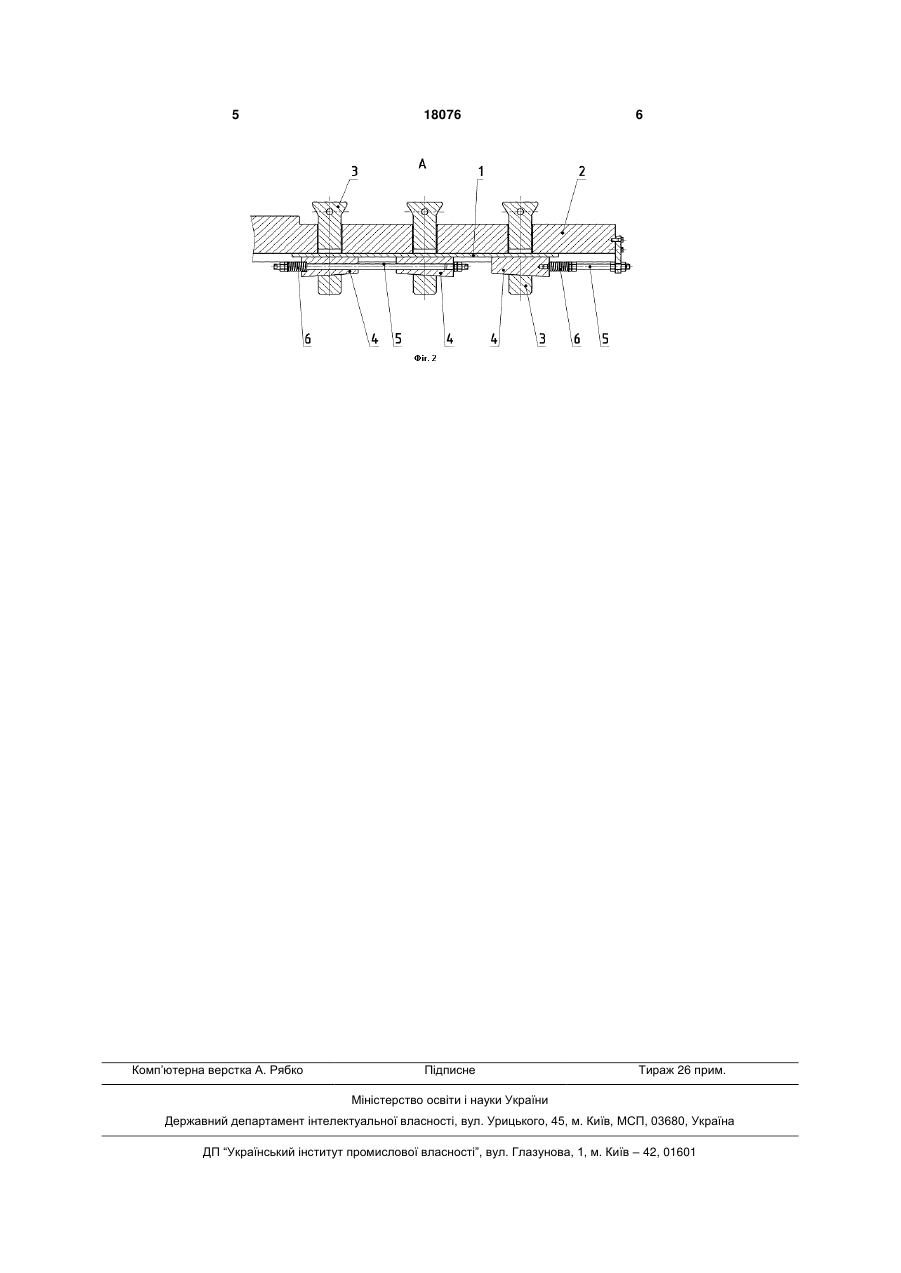

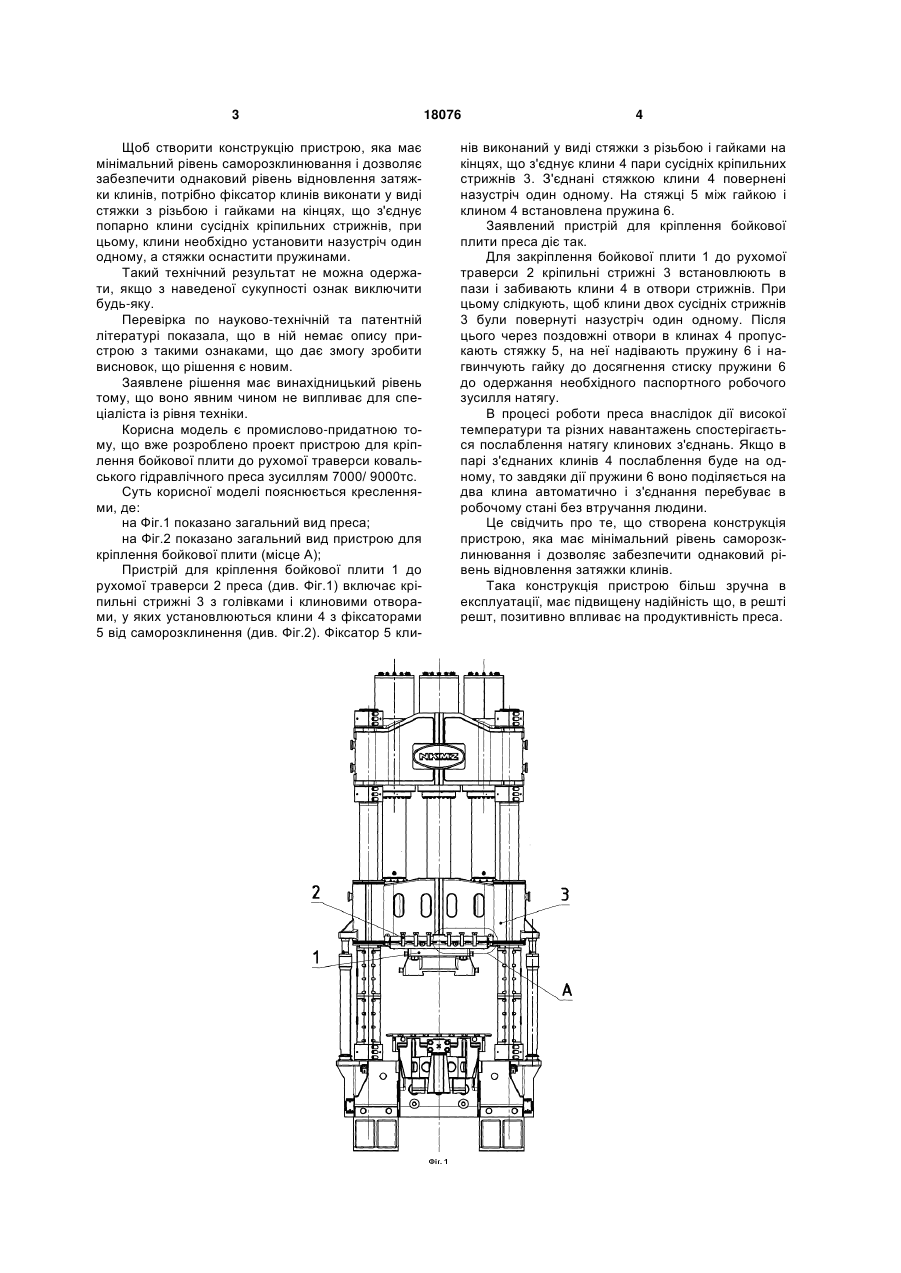

1. Пристрій для кріплення бойкової плити до рухомої траверси преса, що включає кріпильні 3 Щоб створити конструкцію пристрою, яка має мінімальний рівень саморозклинювання і дозволяє забезпечити однаковий рівень відновлення затяжки клинів, потрібно фіксатор клинів виконати у виді стяжки з різьбою і гайками на кінцях, що з'єднує попарно клини сусідніх кріпильних стрижнів, при цьому, клини необхідно установити назустріч один одному, а стяжки оснастити пружинами. Такий технічний результат не можна одержати, якщо з наведеної сукупності ознак виключити будь-яку. Перевірка по науково-технічній та патентній літературі показала, що в ній немає опису пристрою з такими ознаками, що дає змогу зробити висновок, що рішення є новим. Заявлене рішення має винахідницький рівень тому, що воно явним чином не випливає для спеціаліста із рівня техніки. Корисна модель є промислово-придатною тому, що вже розроблено проект пристрою для кріплення бойкової плити до рухомої траверси ковальського гідравлічного преса зусиллям 7000/ 9000тс. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 показано загальний вид преса; на Фіг.2 показано загальний вид пристрою для кріплення бойкової плити (місце А); Пристрій для кріплення бойкової плити 1 до рухомої траверси 2 преса (див. Фіг.1) включає кріпильні стрижні 3 з голівками і клиновими отворами, у яких установлюються клини 4 з фіксаторами 5 від саморозклинення (див. Фіг.2). Фіксатор 5 кли 18076 4 нів виконаний у виді стяжки з різьбою і гайками на кінцях, що з'єднує клини 4 пари сусідніх кріпильних стрижнів 3. З'єднані стяжкою клини 4 повернені назустріч один одному. На стяжці 5 між гайкою і клином 4 встановлена пружина 6. Заявлений пристрій для кріплення бойкової плити преса діє так. Для закріплення бойкової плити 1 до рухомої траверси 2 кріпильні стрижні 3 встановлюють в пази і забивають клини 4 в отвори стрижнів. При цьому слідкують, щоб клини двох сусідніх стрижнів 3 були повернуті назустріч один одному. Після цього через поздовжні отвори в клинах 4 пропускають стяжку 5, на неї надівають пружину 6 і нагвинчують гайку до досягнення стиску пружини 6 до одержання необхідного паспортного робочого зусилля натягу. В процесі роботи преса внаслідок дії високої температури та різних навантажень спостерігається послаблення натягу клинових з'єднань. Якщо в парі з'єднаних клинів 4 послаблення буде на одному, то завдяки дії пружини 6 воно поділяється на два клина автоматично і з'єднання перебуває в робочому стані без втручання людини. Це свідчить про те, що створена конструкція пристрою, яка має мінімальний рівень саморозклинювання і дозволяє забезпечити однаковий рівень відновлення затяжки клинів. Така конструкція пристрою більш зручна в експлуатації, має підвищену надійність що, в решті решт, позитивно впливає на продуктивність преса. 5 Комп’ютерна верстка А. Рябко 18076 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for fastening of striking plate to the press

Автори англійською

Onyshko Oleksii Pavlovych, Rudenko Yurii Viktorovych, Zonenko Yurii Viktorovych, Hetmanenko Oleksii Volodymyrovych

Назва патенту російською

Устройство для крепления бойковой плиты пресса

Автори російською

Онишко Алексей Павлович, Руденко Юрий Викторович, Зоненко Юрий Викторович, Гетьманенко Алексей Владимирович

МПК / Мітки

МПК: B30B 15/00

Мітки: пристрій, кріплення, бойкової, плити, преса
