Спосіб надання текстильним матеріалам водовідштовхувальних властивостей

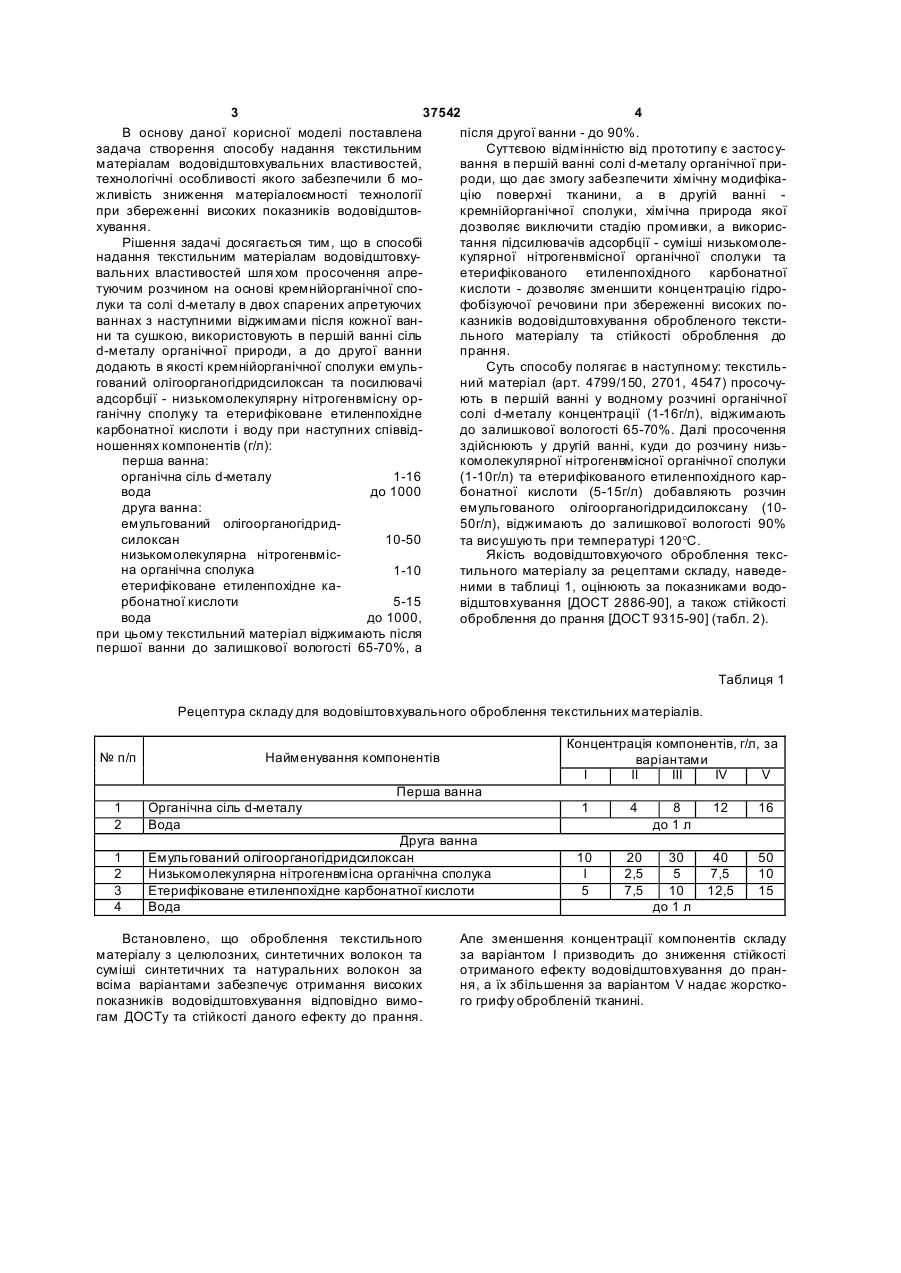

Спосіб надання текстильним матеріалам водовідштовхувальних властивостей шля хом просочення апретуючим розчином на основі кремнієорганічної сполуки та солі d-металу в дво х спарених апретуючих ваннах з наступними віджимами після кожної ванни та сушкою, який відрізняється тим, що перша ванна містить сіль d-металу органічної природи, а до другої ванни додають як кремнієор 3 37542 4 В основу даної корисної моделі поставлена після другої ванни - до 90%. задача створення способу надання текстильним Суттєвою відмінністю від прототипу є застосуматеріалам водовідштовхувальних властивостей, вання в першій ванні солі d-металу органічної притехнологічні особливості якого забезпечили б мороди, що дає змогу забезпечити хімічну модифікажливість зниження матеріалоємності технології цію поверхні тканини, а в другій ванні при збереженні високих показників водовідштовкремнійорганічної сполуки, хімічна природа якої хування. дозволяє виключити стадію промивки, а викорисРішення задачі досягається тим, що в способі тання підсилювачів адсорбції - суміші низькомоленадання текстильним матеріалам водовідштовхукулярної нітрогенвмісної органічної сполуки та вальних властивостей шля хом просочення апреетерифікованого етиленпохідного карбонатної туючим розчином на основі кремнійорганічної спокислоти - дозволяє зменшити концентрацію гідролуки та солі d-металу в двох спарених апретуючих фобізуючої речовини при збереженні високих пованнах з наступними віджимами після кожної ванказників водовідштовхування обробленого текстини та сушкою, використовують в першій ванні сіль льного матеріалу та стійкості оброблення до d-металу органічної природи, а до другої ванни прання. додають в якості кремнійорганічної сполуки емульСуть способу полягає в наступному: текстильгований олігоорганогідридсилоксан та посилювачі ний матеріал (арт. 4799/150, 2701, 4547) просочуадсорбції - низькомолекулярну нітрогенвмісну орють в першій ванні у водному розчині органічної ганічну сполуку та етерифіковане етиленпохідне солі d-металу концентрації (1-16г/л), віджимають карбонатної кислоти і воду при наступних співвіддо залишкової вологості 65-70%. Далі просочення ношеннях компонентів (г/л): здійснюють у другій ванні, куди до розчину низьперша ванна: комолекулярної нітрогенвмісної органічної сполуки органічна сіль d-металу 1-16 (1-10г/л) та етерифікованого етиленпохідного карвода до 1000 бонатної кислоти (5-15г/л) добавляють розчин друга ванна: емульгованого олігоорганогідридсилоксану (10емульгований олігоорганогідрид50г/л), віджимають до залишкової вологості 90% силоксан 10-50 та висушують при температурі 120°С. низькомолекулярна нітрогенвмісЯкість водовідштовхуючого оброблення тексна органічна сполука 1-10 тильного матеріалу за рецептами складу, наведеетерифіковане етиленпохідне каними в таблиці 1, оцінюють за показниками водорбонатної кислоти 5-15 відштовхування [ДОСТ 2886-90], а також стійкості вода до 1000, оброблення до прання [ДОСТ 9315-90] (табл. 2). при цьому текстильний матеріал віджимають після першої ванни до залишкової вологості 65-70%, а Таблиця 1 Рецептура складу для водовіштовхувального оброблення текстильних матеріалів. № п/п Концентрація компонентів, г/л, за варіантами І II III IV V Найменування компонентів Перша ванна 1 2 Органічна сіль d-металу Вода 1 2 3 4 Друга ванна Емульгований олігоорганогідридсилоксан Низькомолекулярна нітрогенвмісна органічна сполука Етерифіковане етиленпохідне карбонатної кислоти Вода Встановлено, що оброблення текстильного матеріалу з целюлозних, синтетичних волокон та суміші синтетичних та натуральних волокон за всіма варіантами забезпечує отримання високих показників водовідштовхування відповідно вимогам ДОСТу та стійкості даного ефекту до прання. 1 4 8 до 1 л 12 16 10 l 5 20 2,5 7,5 30 5 10 до 1 л 40 7,5 12,5 50 10 15 Але зменшення концентрації компонентів складу за варіантом І призводить до зниження стійкості отриманого ефекту водовідштовхування до прання, а їх збільшення за варіантом V надає жорсткого грифу обробленій тканині. 5 37542 6 Таблиця 2 Показники якості текстильних матеріалів після водовідштовхувального оброблення. Варіант оброблення Відомий І II III IV V Текстильний матеріал з целюлозних волокон з целюлозних волокон з поліефірних волокон з суміші волокон з целюлозних волокон з поліефірних волокон з суміші волокон з целюлозних волокон з поліефірних волокон з суміші волокон з целюлозних волокон з поліефірних волокон з суміші волокон з целюлозних волокон з поліефірних волокон з суміші волокон Показники якості оброблення Водовіштовхування, у.о. (ДО- Стійкість оброблення після СТ 2886-90) прання, у.о. (ДОСТ 9315-90) 90 60 70 50 70 60 70 50 90 70 80 60 80 60 100 70 100 70 100 70 100 70 100 70 100 70 100 60 90 70 90 70 Таким чином, використання способу надання текстильним матеріалам водовідштовхувальних властивостей на основі кремнійрганічної сполуки емульгованого олігоорганогідридсилоксану та солі d-металу органічної природи при використанні сполук-посилювачів адсорбції (суміші низькомолекулярної нітрогенвмісної органічної сполуки та етерифікованого етиленпохідного карбонатної кислоти) дозволяє зменшити витрати речовини Комп’ютерна в ерстка А. Крижанівський гідрофобізатора при забезпеченні показників водовідштовхування в межах ДОСТу та виключити стадію промивки, що робить дану те хнологію матеріало- та енергозберігаючою. Даний спосіб надання текстильним матеріалам водовідштовхувальних властивостей може бути використаний в умовах опоряджувальних фабрик текстильних підприємств і підприємств легкої промисловості. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
