Розвертка

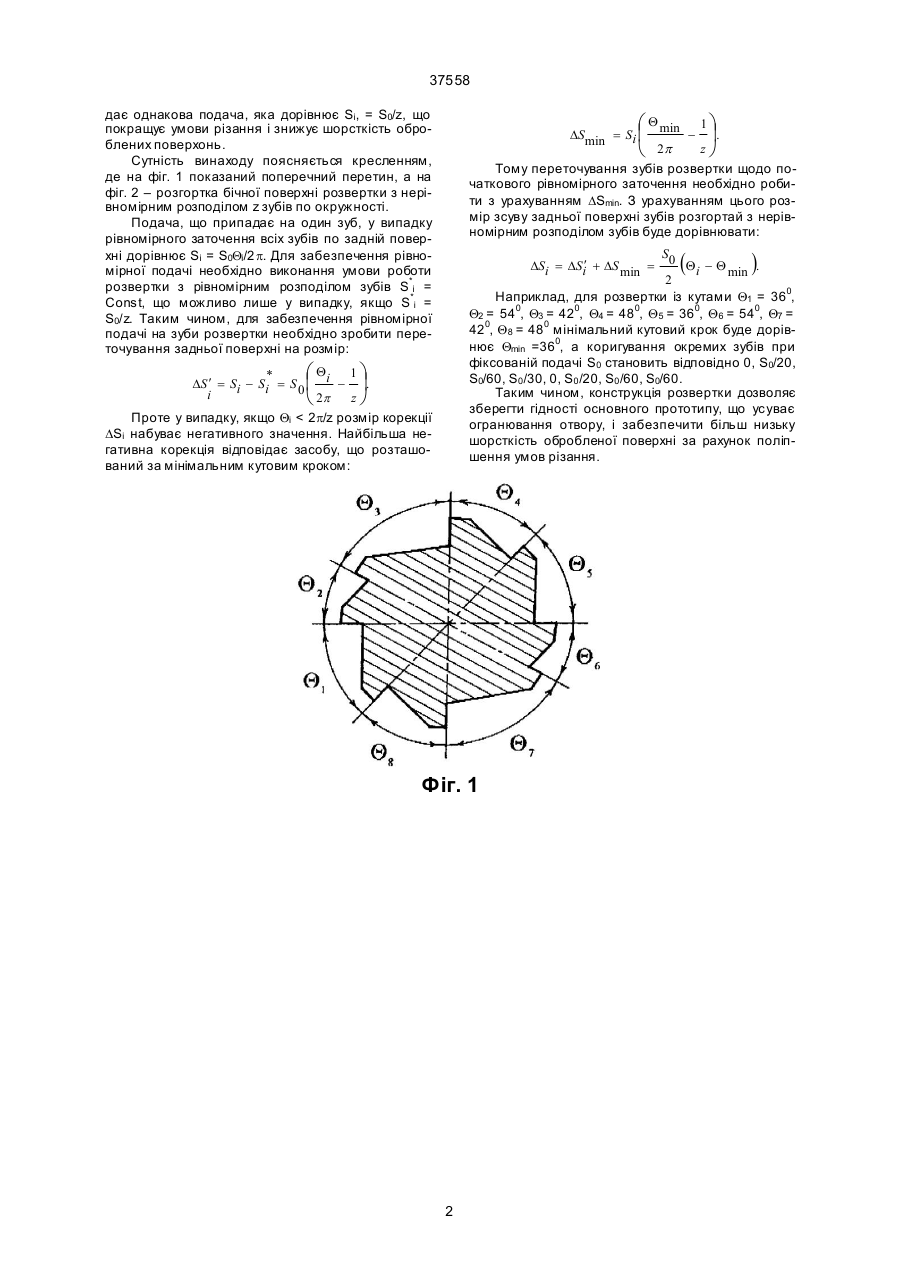

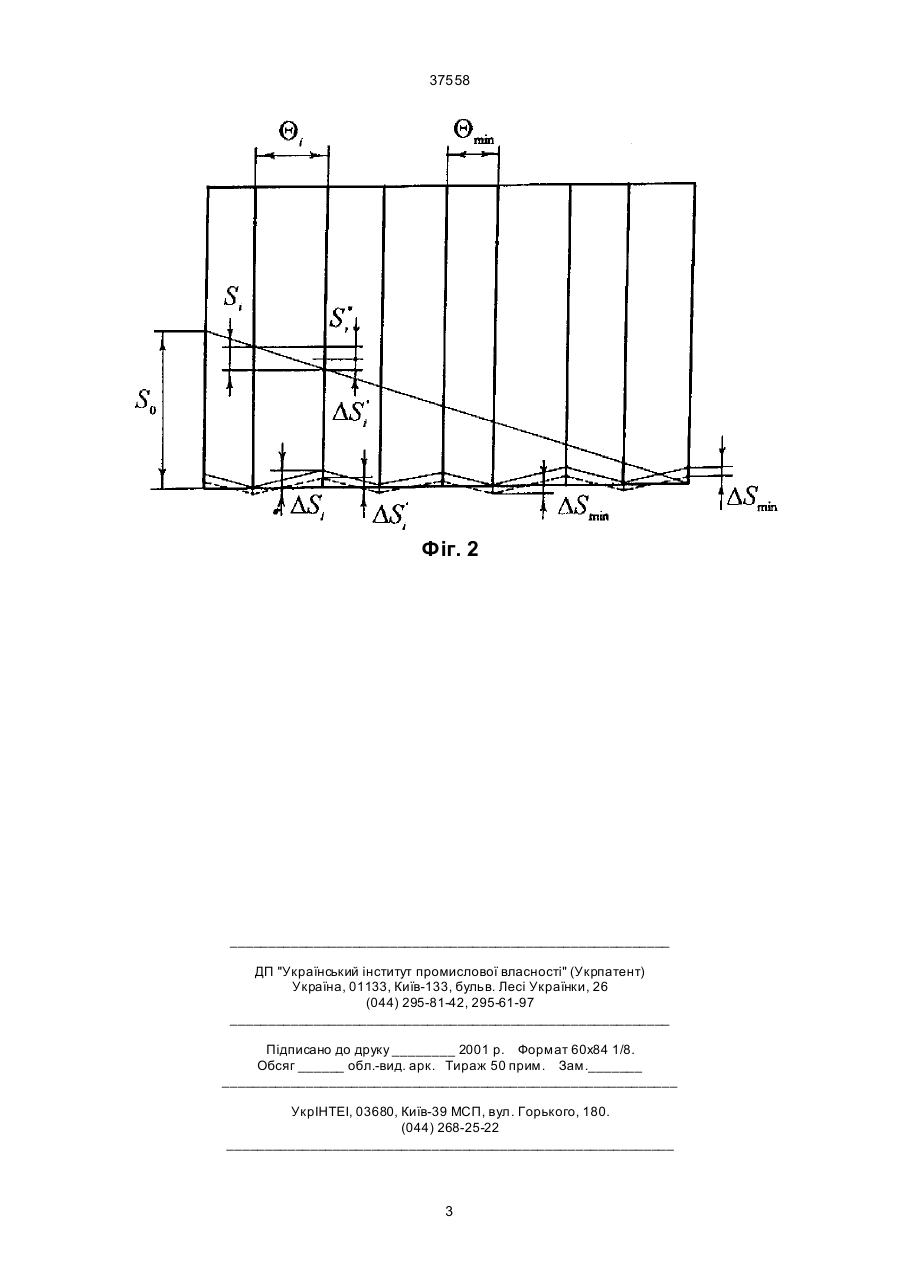

Розвертка, з нерівномірним розподілом z зубів по окружності з чергуванням зростаючих і спадних кутови х кроків, що відрізняється тим, що кожна і а пара зубів, розташована в одній діаметральній площині, виконана усун утою уздовж осі інструмента щодо пари зубів, що розташовані за мінімальним кутовим кроком Qmin, на розмір: Винахід має відношення до області металообробки і може бути використаний при обробці точних отворів. Відома конструкція розвертки з нерівномірним розподілом зубів із послідовним зростанням або спаданням кутових кроків у межах напівокружності поперечного перетину (див. Семенченко И.И. Проектирование метало-режущих инструментов. - М.: Машгиз, 1963. - С. 468, фіг. 260). Розмір кутового зсуву зубів при цьому визначається можливостями ділильного диска. Проте розташування зубів із рівномірно зростаючим або спадним кутовим кроком сприяє усуненню рифленности і не усувають огранювання отвору. Відома також розвертка з послідовним чергуванням зростаючих і спадних кутови х кроків (див. Авторське посвідчення СРСР № 749582 кл. В 23 D 77/02, 1979 р. опубл. 23.07.80. № 27), прийнята в якості прототипу. Ця конструкція розвертки з нерівномірним розподілом зубів по окружності, що відрізниться тим, що її зуби розташовані з чергуванням зростаючих і спадних кутових кроків, мінімальний розмір відхилення кутових кроків визначається зі співвідношення DQmi n ³ 2p/z2, а максимальна DQmax = DQmin(z/2-1). Значення кутови х кроків непарних зубів у гр упі зростають від мінімального до середнього, а значення кутових кроків парних зубів спадають від максимального до середнього. При такій схемі розташування зубів слід, залишений першим зубом, буде зрізаний наступними зубами, при цьому сума проекцій складових сил різання на вісь Y дорівнює або близька сумі проекцій складових сил різання на вісь X, у результаті чого ступінь демпферування радіальних коливань зазначеними си лами по координатах Х і Y однакова, що призводить до усунення огранювання й овальності отвору. Серйозною похибкою розвертки даної конструкції є висока шорсткість обробленої поверхні, викликана прогресивною схемою різання, при якій на окремі зуби припадає різноманітний розмір подачі. Подача на зуби розвертки відрізняється тим більше, чим більше відрізняються кутові кроки між зубами. Розбіжність розміру кутови х кроків між зубами в розвертці даної конструкції досягає півтора і більш разів. У такому ж співвідношенні знаходяться мінімальна і максимальна сили різання, що діють на зуби розвертки, що призводить до нерівних умов роботи зубів. Нерівні зусилля на зуби призводять до нерівномірного пружнього отжиму оброблюваного матеріалу і збільшення шорсткості поверхні. В основу винаходу поставлена задача удосконалення конструкції розвертки з нерівномірним розподілом зубів, у якій за рахунок рівномірного розподілу подачі на кожний зуб розвертки забезпечується зменшення шорсткості поверхні оброблюваного отвору. Поставлена задача вирішується за рахунок того, що в розвертці з нерівномірним розподілом z зубів по окружності з чергуванням зростаючих і спадних кутових кроків, відповідно до винаходу, кожна і-а пара зубів, розташована в одній діаметральній площині, виконана усунутою уздовж осі інструмента щодо пари зубів, що розташовані за мінімальним кутовим кроком Qmin, на розмір ( ) DSi = S0 ( ) Q i - Qmin . При такому диференційо2p ваному зсуві зубів на кожний зуб розвертки припа (19) UA (11) 37558 (13) A S DSi = 0 Q i - Qmin . 2p 37558 дає однакова подача, яка дорівнює Si, = S0/z, що покращує умови різання і знижує шорсткість оброблених поверхонь. Сутність винаходу поясняється кресленням, де на фіг. 1 показаний поперечний перетин, а на фіг. 2 – розгортка бічної поверхні розвертки з нерівномірним розподілом z зубів по окружності. Подача, що припадає на один зуб, у випадку рівномірного заточення всіх зубів по задній поверхні дорівнює Si = S0Qi/2 p. Для забезпечення рівномірної подачі необхідно виконання умови роботи розвертки з рівномірним розподілом зубів S*i = Const, що можливо лише у випадку, якщо S*і = S0/z. Таким чином, для забезпечення рівномірної подачі на зуби розвертки необхідно зробити переточування задньої поверхні на розмір: æ Q min è 2p 1ö ÷. zø Тому переточування зубів розвертки щодо початкового рівномірного заточення необхідно робити з урахуванням DSmin. З урахуванням цього розмір зсуву задньої поверхні зубів розгортай з нерівномірним розподілом зубів буде дорівнювати: DSmin = Si ç ( ) S DSi = DSi¢ + DS min = 0 Qi - Q min . 2 Наприклад, для розвертки із кутами Q1 = 360, Q2 = 540, Q3 = 420, Q4 = 480, Q5 = 360, Q6 = 540, Q7 = 420, Q8 = 480 мінімальний кутовий крок буде дорівнює Qmin =360, а коригування окремих зубів при фіксованій подачі S0 становить відповідно 0, S0/20, S0/60, S0 /30, 0, S0 /20, S0 /60, S0/60. Таким чином, конструкція розвертки дозволяє зберегти гідності основного прототипу, що усуває огранювання отвору, і забезпечити більш низьку шорсткість обробленої поверхні за рахунок поліпшення умов різання. æ Qi 1 ö * DS ¢ = Si - Si = S 0 ç - ÷. i è 2p z ø Проте у випадку, якщо Qi < 2p/z розмір корекції DSi набуває негативного значення. Найбільша негативна корекція відповідає засобу, що розташований за мінімальним кутовим кроком: Фіг. 1 2 37558 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
