Утримувач одноразового стаканчика

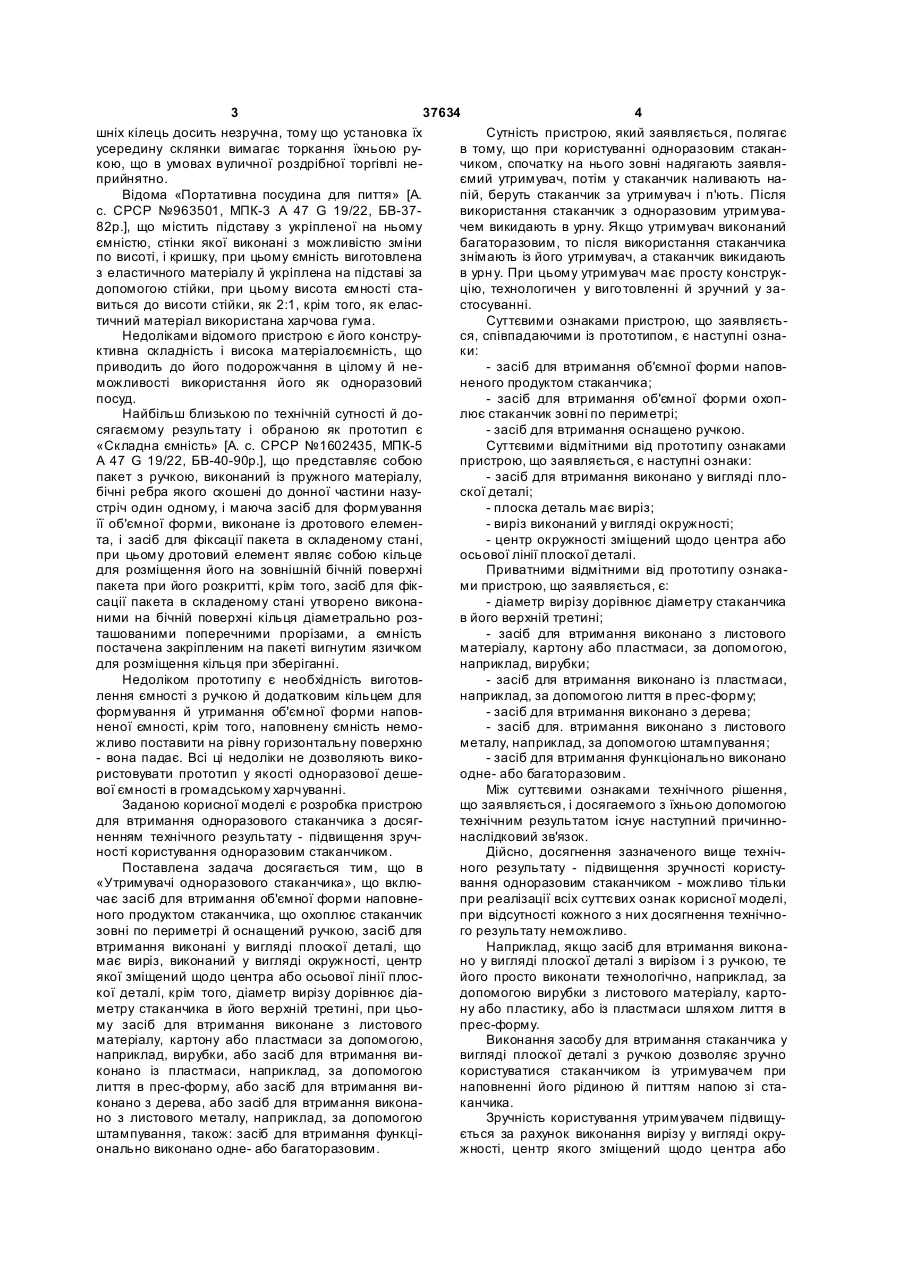

1. Утримувач одноразового стаканчика, що включає засіб для втримання об'ємної форми наповненого продуктом стаканчика, що охоплює стаканчик зовні по периметру й оснащений ручкою, який відрізняється тим, що засіб для втримання виконано у вигляді плоскої деталі, що має виріз, виконаний у вигляді окружності, центр якої зміщений відносно центра або осьової лінії плоскої деталі. 2. Утримувач одноразового стаканчика за п. 1, який відрізняється тим, що діаметр вирізу дорівнює діаметру стаканчика в його верхній третині. 3 37634 4 шніх кілець досить незручна, тому що установка їх Сутність пристрою, який заявляється, полягає усередину склянки вимагає торкання їхньою рув тому, що при користуванні одноразовим стаканкою, що в умовах вуличної роздрібної торгівлі нечиком, спочатку на нього зовні надягають заявляприйнятно. ємий утримувач, потім у стаканчик наливають наВідома «Портативна посудина для пиття» [А. пій, беруть стаканчик за утримувач і п'ють. Після с. СРСР №963501, МПК-3 А 47 G 19/22, БВ-37використання стаканчик з одноразовим утримува82p.], що містить підставу з укріпленої на ньому чем викидають в урну. Якщо утримувач виконаний ємністю, стінки якої виконані з можливістю зміни багаторазовим, то після використання стаканчика по висоті, і кришку, при цьому ємність виготовлена знімають із його утримувач, а стаканчик викидають з еластичного матеріалу й укріплена на підставі за в урн у. При цьому утримувач має просту конструкдопомогою стійки, при цьому висота ємності стацію, технологичен у виго товленні й зручний у завиться до висоти стійки, як 2:1, крім того, як еласстосуванні. тичний матеріал використана харчова гума. Суттєвими ознаками пристрою, що заявляєтьНедоліками відомого пристрою є його конструся, співпадаючими із прототипом, є наступні ознактивна складність і висока матеріалоємність, що ки: приводить до його подорожчання в цілому й не- засіб для втримання об'ємної форми наповможливості використання його як одноразовий неного продуктом стаканчика; посуд. - засіб для втримання об'ємної форми охопНайбільш близькою по технічній сутності й долює стаканчик зовні по периметрі; сягаємому результату і обраною як прототип є - засіб для втримання оснащено ручкою. «Складна ємність» [А. с. СРСР №1602435, МПК-5 Суттєвими відмітними від прототипу ознаками А 47 G 19/22, БВ-40-90p.], що представляє собою пристрою, що заявляється, є наступні ознаки: пакет з ручкою, виконаний із пружного матеріалу, - засіб для втримання виконано у вигляді плобічні ребра якого скошені до донної частини назускої деталі; стріч один одному, і маюча засіб для формування - плоска деталь має виріз; її об'ємної форми, виконане із дротового елемен- виріз виконаний у вигляді окружності; та, і засіб для фіксації пакета в складеному стані, - центр окружності зміщений щодо центра або при цьому дротовий елемент являє собою кільце осьової лінії плоскої деталі. для розміщення його на зовнішній бічній поверхні Приватними відмітними від прототипу ознакапакета при його розкритті, крім того, засіб для фікми пристрою, що заявляється, є: сації пакета в складеному стані утворено викона- діаметр вирізу дорівнює діаметру стаканчика ними на бічній поверхні кільця діаметрально розв його верхній третині; ташованими поперечними прорізами, а ємність - засіб для втримання виконано з листового постачена закріпленим на пакеті вигнутим язичком матеріалу, картону або пластмаси, за допомогою, для розміщення кільця при зберіганні. наприклад, вирубки; Недоліком прототипу є необхідність виготов- засіб для втримання виконано із пластмаси, лення ємності з ручкою й додатковим кільцем для наприклад, за допомогою лиття в прес-форму; формування й утримання об'ємної форми напов- засіб для втримання виконано з дерева; неної ємності, крім того, наповнену ємність немо- засіб для. втримання виконано з листового жливо поставити на рівну горизонтальну поверхню металу, наприклад, за допомогою штампування; - вона падає. Всі ці недоліки не дозволяють вико- засіб для втримання функціонально виконано ристовувати прототип у якості одноразової дешеодне- або багаторазовим. вої ємності в громадському харчуванні. Між суттєвими ознаками технічного рішення, Заданою корисної моделі є розробка пристрою що заявляється, і досягаемого з їхньою допомогою для втримання одноразового стаканчика з досягтехнічним результатом існує наступний причинноненням технічного результату - підвищення зручнаслідковий зв'язок. ності користування одноразовим стаканчиком. Дійсно, досягнення зазначеного вище технічПоставлена задача досягається тим, що в ного результату - підвищення зручності користу«Утримувачі одноразового стаканчика», що вклювання одноразовим стаканчиком - можливо тільки чає засіб для втримання об'ємної форми наповнепри реалізації всіх суттєвих ознак корисної моделі, ного продуктом стаканчика, що охоплює стаканчик при відсутності кожного з них досягнення технічнозовні по периметрі й оснащений ручкою, засіб для го результату неможливо. втримання виконані у вигляді плоскої деталі, що Наприклад, якщо засіб для втримання виконамає виріз, виконаний у вигляді окружності, центр но у вигляді плоскої деталі з вирізом і з ручкою, те якої зміщений щодо центра або осьової лінії плосйого просто виконати технологічно, наприклад, за кої деталі, крім того, діаметр вирізу дорівнює діадопомогою вирубки з листового матеріалу, картометру стаканчика в його верхній третині, при цьону або пластику, або із пластмаси шляхом лиття в му засіб для втримання виконане з листового прес-форму. матеріалу, картону або пластмаси за допомогою, Виконання засобу для втримання стаканчика у наприклад, вирубки, або засіб для втримання вивигляді плоскої деталі з ручкою дозволяє зручно конано із пластмаси, наприклад, за допомогою користуватися стаканчиком із утримувачем при лиття в прес-форму, або засіб для втримання винаповненні його рідиною й питтям напою зі стаконано з дерева, або засіб для втримання виконаканчика. но з листового металу, наприклад, за допомогою Зручність користування утримувачем підвищуштампування, також: засіб для втримання функціється за рахунок виконання вирізу у вигляді окруонально виконано одне- або багаторазовим. жності, центр якого зміщений щодо центра або 5 37634 6 осьової лінії плоскої деталі, тому що при цьому Виріз 6 у плоскій деталі 4 виконаний у вигляді ободок утримувача не заважає користувачеві пити окружності, центр якої (умовно не показаний) змізі стаканчика. щений щодо осьової лінії або центра (умовно не Якщо діаметр вирізу в утримувачі дорівнює діпоказані) плоскої деталі 4. аметру стаканчика в його верхній частині, то утриПри цьому діаметр вирізу 6 дорівнює діаметру мувач стосується стінок стаканчика вище центра стаканчика 2 у його верхній третині 7. ваги наповненого рідиною стаканчика, а це сприяє Форма зовнішнього периметра 8 плоскої детастійкості положення стаканчика в утримувачі на лі 4 може бути всілякої, наприклад, у вигляді овавсіх фазах процесу пиття. лу. Інші суттєві ознаки технічного рішення, що заУтримувач 1 може бути виготовлений з листоявляється, дозволяють здійснити конкретні варіанвого матеріалу - картону або пластику - за допомоти використання утримувача з одноразовим стагою вирубки або із пластмаси за допомогою лиття канчиком. в прес-форму. Проведений заявником аналіз рівня техніки, Крім того, утримувач 1 може бути виконаний з який включає пошук по патентних і науковотонкого листового металу, наприклад, за допомотехнічних джерелах інформації, з виявленням гою штампування. джерел, що містять інформацію про аналоги техніПри цьому утримувач 1 функціонально може чного рішення, яке заявляється, дозволяє встанобути виконано одноразовим (наприклад, з картону вити, що заявником не виявлені аналоги, ідентичні або пластмаси) або багаторазовим (наприклад, із заявляемому устройству. пластмаси або металу). Тому можна затверджувати, що корисна моУтримувач 1 надягають на порожній стаканчик дель, що заявляється, відповідає умові охоронос2 і заповнюють його рідким продуктом. Утримуючи проможності за критерієм «новизна». стаканчик 2, наповнений рідким продуктом, за ручКрім того, корисна модель промислово застоку 4, користувач випиває вміст стаканчика 2, а посовна, тому що те хнічне рішення, що заявляється, рожній стаканчик 2 з одноразовим утримувачем 1 дозволяють використовувати їх, наприклад, у дрівикидає в урну. бній роздрібній торгівлі, зокрема, при продажі різЯкщо утримувач 1 виконаний багаторазовим, них напоїв - соків, квасу, мінеральних вод і інших то користувач або продавець після використання напоїв. стаканчика 2, виймають його із утримувача 1 і виМожливість здійснення корисної моделі, що кидають, а утримувач 1 повторно використовують. заявляється, підтверджується описом, що нижче Таким чином, пропоноване технічне рішення приводиться, її практичної реалізації й ілюструєтьдозволяє вирішити завдання зручного користуванся кресленнями. ня одноразовим (наприклад, пластмасовим) стаНа Фіг.1 зображений в аксонометрії утримувач канчиком, наповненим напоєм, причому технологія зі стаканчиком; на Фіг.2 зображений утримувач, виготовлення тримача 1 стаканчика 2 у вигляді вид зверху. плоскої деталі 4 надзвичайно проста й не вимагає Утримувач 1 пластмасового стаканчика 2 більших матеріальних і тр удових витрат. включає засіб для втримання об'ємної форми 3 На підставі всього вищевикладеного можна наповненого продуктом стаканчика 2, що охоплює зробити вивід, що задача, поставлена в дійсній його зовні по периметрі. корисній моделі - розробка пристрою для втриЗасіб для втримання 3 виконано у вигляді пломання одноразового стаканчика виконані з досягскої деталі 4. ненням технічного результату - підвищення зручПлоска деталь 4 має ручку 5 і виріз 6. ності користування одноразовим стаканчиком. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
