Пристрій для дугового зварювання

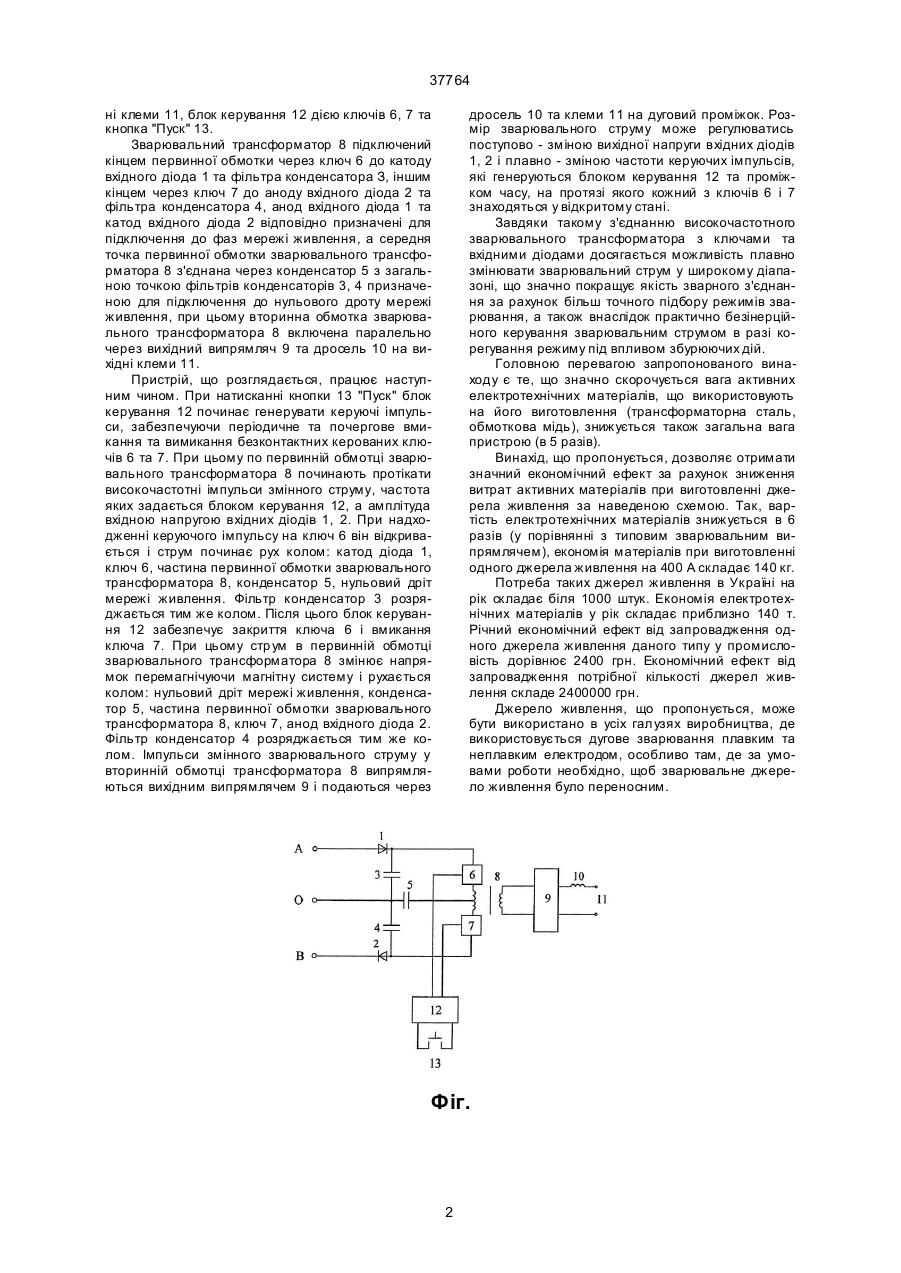

Пристрій для дугового зварювання, що містить вхідні діоди для підключення до фаз мережі живлення, фільтри конденсатори, ключі, зварювальний трансформатор, конденсатор, вихідний випрямляч, дросель, який відрізняється тим, що 37764 ні клеми 11, блок керування 12 дією ключів 6, 7 та кнопка "Пуск" 13. Зварювальний трансформатор 8 підключений кінцем первинної обмотки через ключ 6 до катоду вхідного діода 1 та фільтра конденсатора З, іншим кінцем через ключ 7 до аноду вхідного діода 2 та фільтра конденсатора 4, анод вхідного діода 1 та катод вхідного діода 2 відповідно призначені для підключення до фаз мережі живлення, а середня точка первинної обмотки зварювального трансформатора 8 з'єднана через конденсатор 5 з загальною точкою фільтрів конденсаторів 3, 4 призначеною для підключення до нульового дроту мережі живлення, при цьому вторинна обмотка зварювального трансформатора 8 включена паралельно через вихідний випрямляч 9 та дросель 10 на вихідні клеми 11. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 13 "Пуск" блок керування 12 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих ключів 6 та 7. При цьому по первинній обмотці зварювального трансформатора 8 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 12, а амплітуда вхідною напругою вхідних діодів 1, 2. При надходженні керуючого імпульсу на ключ 6 він відкривається і струм починає рух колом: катод діода 1, ключ 6, частина первинної обмотки зварювального трансформатора 8, конденсатор 5, нульовий дріт мережі живлення. Фільтр конденсатор 3 розряджається тим же колом. Після цього блок керування 12 забезпечує закриття ключа 6 і вмикання ключа 7. При цьому стр ум в первинній обмотці зварювального трансформатора 8 змінює напрямок перемагнічуючи магнітну систему і рухається колом: нульовий дріт мережі живлення, конденсатор 5, частина первинної обмотки зварювального трансформатора 8, ключ 7, анод вхідного діода 2. Фільтр конденсатор 4 розряджається тим же колом. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 8 випрямляються вихідним випрямлячем 9 і подаються через дросель 10 та клеми 11 на дуговий проміжок. Розмір зварювального струму може регулюватись поступово - зміною вихідної напруги вхідних діодів 1, 2 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 12 та проміжком часу, на протязі якого кожний з ключів 6 і 7 знаходяться у відкритому стані. Завдяки такому з'єднанню високочастотного зварювального трансформатора з ключами та вхідними діодами досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою запропонованого винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, що пропонується, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 400 А складає 140 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 140 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2400 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2400000 грн. Джерело живлення, що пропонується, може бути використано в усіх галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. Фіг. 2 37764 _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ,03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
