Спосіб відновлення чавунних деталей наплавленням сталевого шару

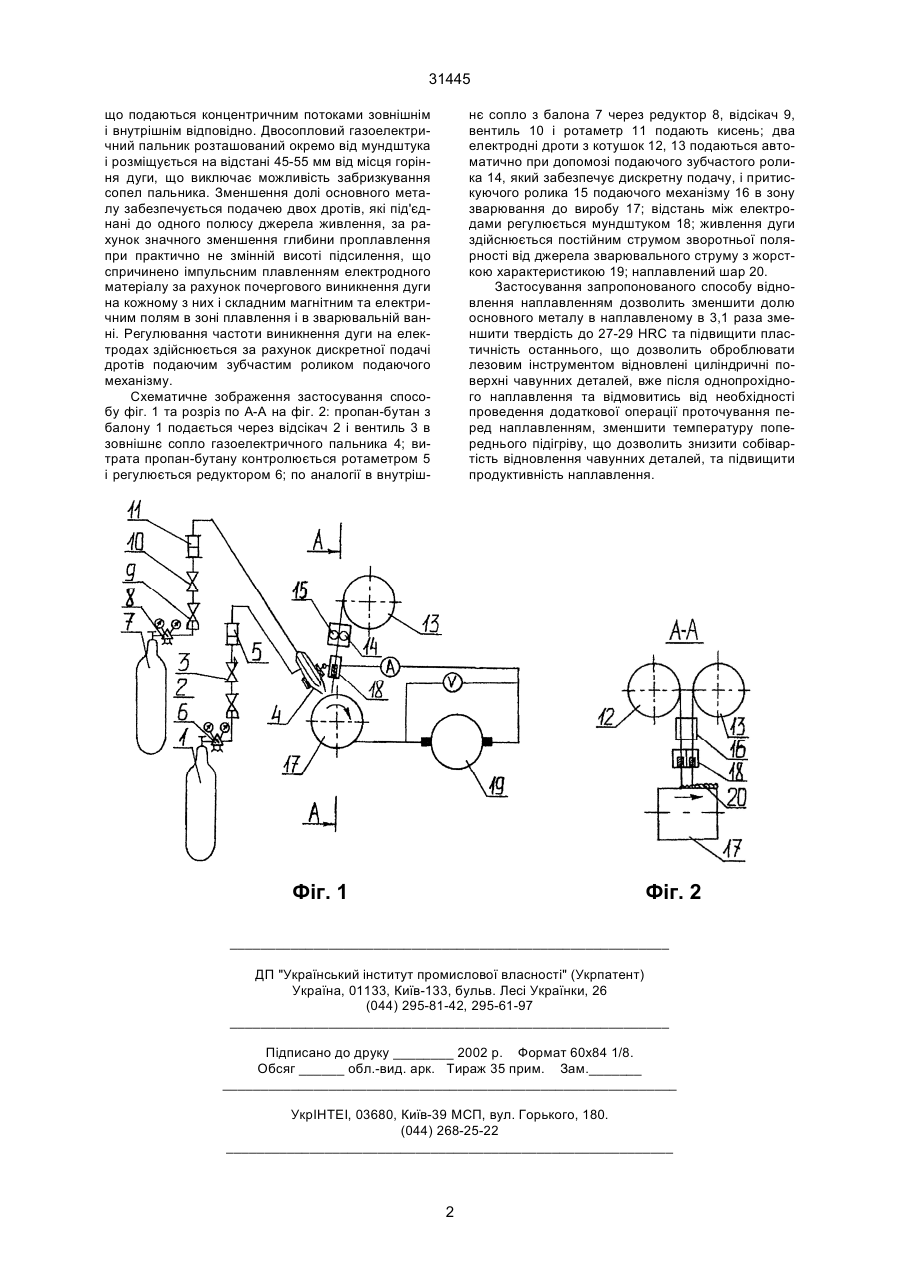

1. Спосіб відновлення чавунних деталей наплавленням сталевого шару, що вміщує попередній підігрів деталі, наплавлення спрацьованої поверхні з газополуменевим захистом, який відріз 31445 що подаються концентричним потоками зовнішнім і внутрішнім відповідно. Двосопловий газоелектричний пальник розташований окремо від мундштука і розміщується на відстані 45-55 мм від місця горіння дуги, що виключає можливість забризкування сопел пальника. Зменшення долі основного металу забезпечується подачею двох дротів, які під'єднані до одного полюсу джерела живлення, за рахунок значного зменшення глибини проплавлення при практично не змінній висоті підсилення, що спричинено імпульсним плавленням електродного матеріалу за рахунок почергового виникнення дуги на кожному з них і складним магнітним та електричним полям в зоні плавлення і в зварювальній ванні. Регулювання частоти виникнення дуги на електродах здійснюється за рахунок дискретної подачі дротів подаючим зубчастим роликом подаючого механізму. Схематичне зображення застосування способу фіг. 1 та розріз по А-А на фіг. 2: пропан-бутан з балону 1 подається через відсікач 2 і вентиль 3 в зовнішнє сопло газоелектричного пальника 4; витрата пропан-бутану контролюється ротаметром 5 і регулюється редуктором 6; по аналогії в внутріш нє сопло з балона 7 через редуктор 8, відсікач 9, вентиль 10 і ротаметр 11 подають кисень; два електродні дроти з котушок 12, 13 подаються автоматично при допомозі подаючого зубчастого ролика 14, який забезпечує дискретну подачу, і притискуючого ролика 15 подаючого механізму 16 в зону зварювання до виробу 17; відстань між електродами регулюється мундштуком 18; живлення дуги здійснюється постійним струмом зворотньої полярності від джерела зварювального струму з жорсткою характеристикою 19; наплавлений шар 20. Застосування запропонованого способу відновлення наплавленням дозволить зменшити долю основного металу в наплавленому в 3,1 раза зменшити твердість до 27-29 HRC та підвищити пластичність останнього, що дозволить оброблювати лезовим інструментом відновлені циліндричні поверхні чавунних деталей, вже після однопрохідного наплавлення та відмовитись від необхідності проведення додаткової операції проточування перед наплавленням, зменшити температуру попереднього підігріву, що дозволить знизити собівартість відновлення чавунних деталей, та підвищити продуктивність наплавлення. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
