Пристрій для дугового зварювання

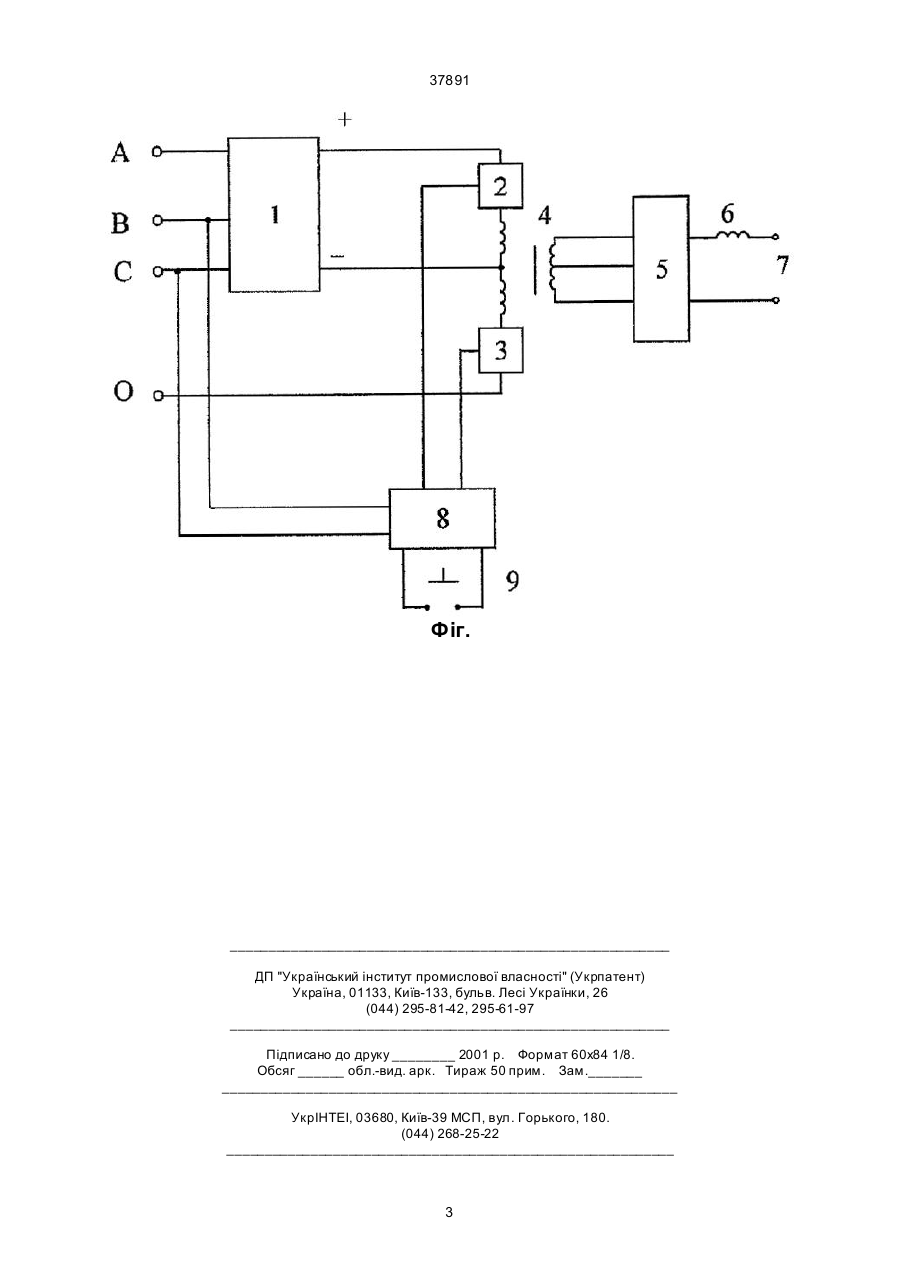

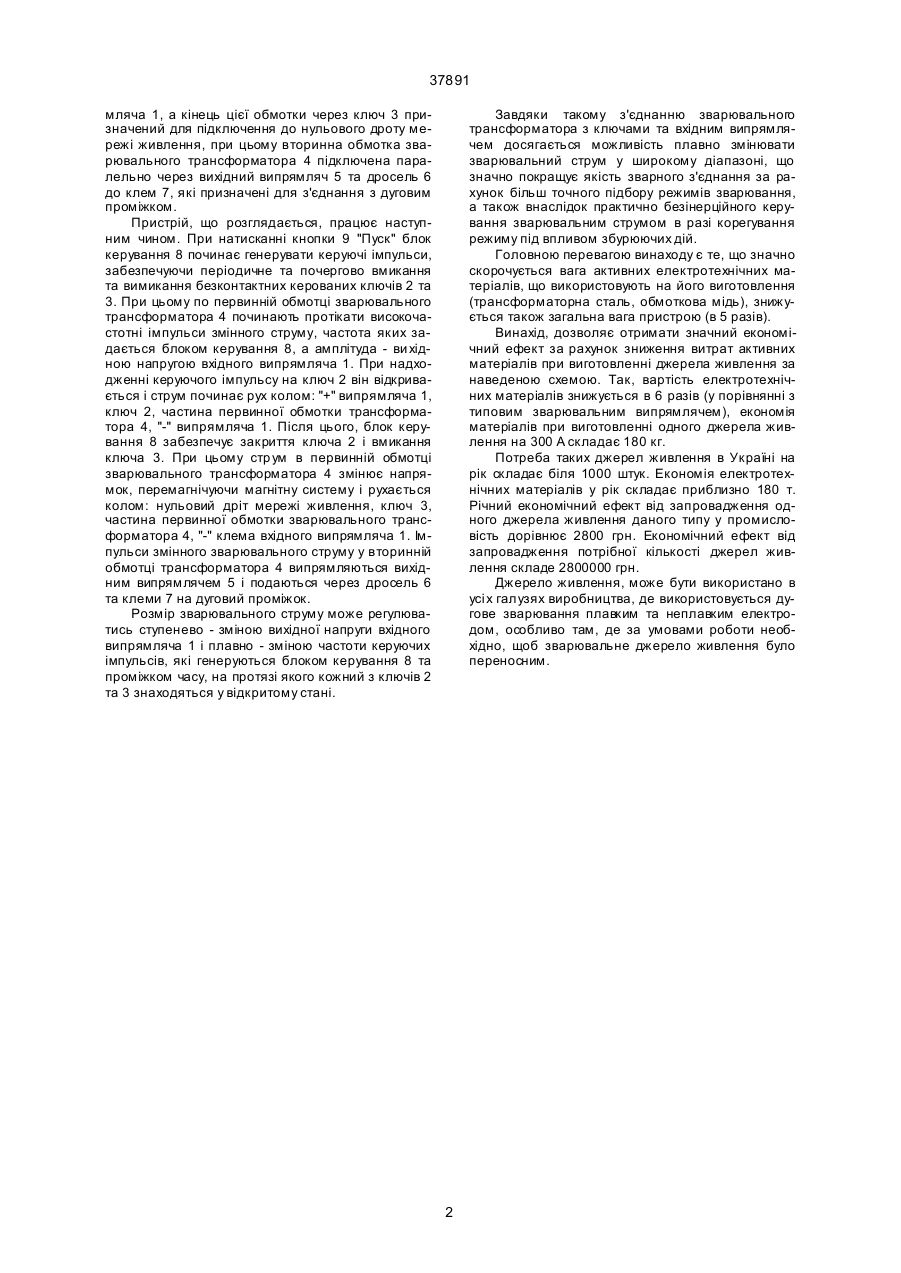

Пристрій для дугового зварювання, що містить вхідний випрямляч з виходами для підключення до мережі живлення, ключі, зварювальний 37891 мляча 1, а кінець цієї обмотки через ключ 3 призначений для підключення до нульового дроту мережі живлення, при цьому вторинна обмотка зварювального трансформатора 4 підключена паралельно через вихідний випрямляч 5 та дросель 6 до клем 7, які призначені для з'єднання з дуговим проміжком. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 9 "Пуск" блок керування 8 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергово вмикання та вимикання безконтактних керованих ключів 2 та 3. При цьому по первинній обмотці зварювального трансформатора 4 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 8, а амплітуда - ви хідною напругою вхідного випрямляча 1. При надходженні керуючого імпульсу на ключ 2 він відкривається і струм починає рух колом: "+" випрямляча 1, ключ 2, частина первинної обмотки трансформатора 4, "-" випрямляча 1. Після цього, блок керування 8 забезпечує закриття ключа 2 і вмикання ключа 3. При цьому стр ум в первинній обмотці зварювального трансформатора 4 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: нульовий дріт мережі живлення, ключ 3, частина первинної обмотки зварювального трансформатора 4, "-" клема вхідного випрямляча 1. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 4 випрямляються вихідним випрямлячем 5 і подаються через дросель 6 та клеми 7 на дуговий проміжок. Розмір зварювального струму може регулюватись ступенево - зміною вихідної напруги вхідного випрямляча 1 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 8 та проміжком часу, на протязі якого кожний з ключів 2 та 3 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2800 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2800000 грн. Джерело живлення, може бути використано в усі х галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 37891 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
