Пристрій для дугового зварювання

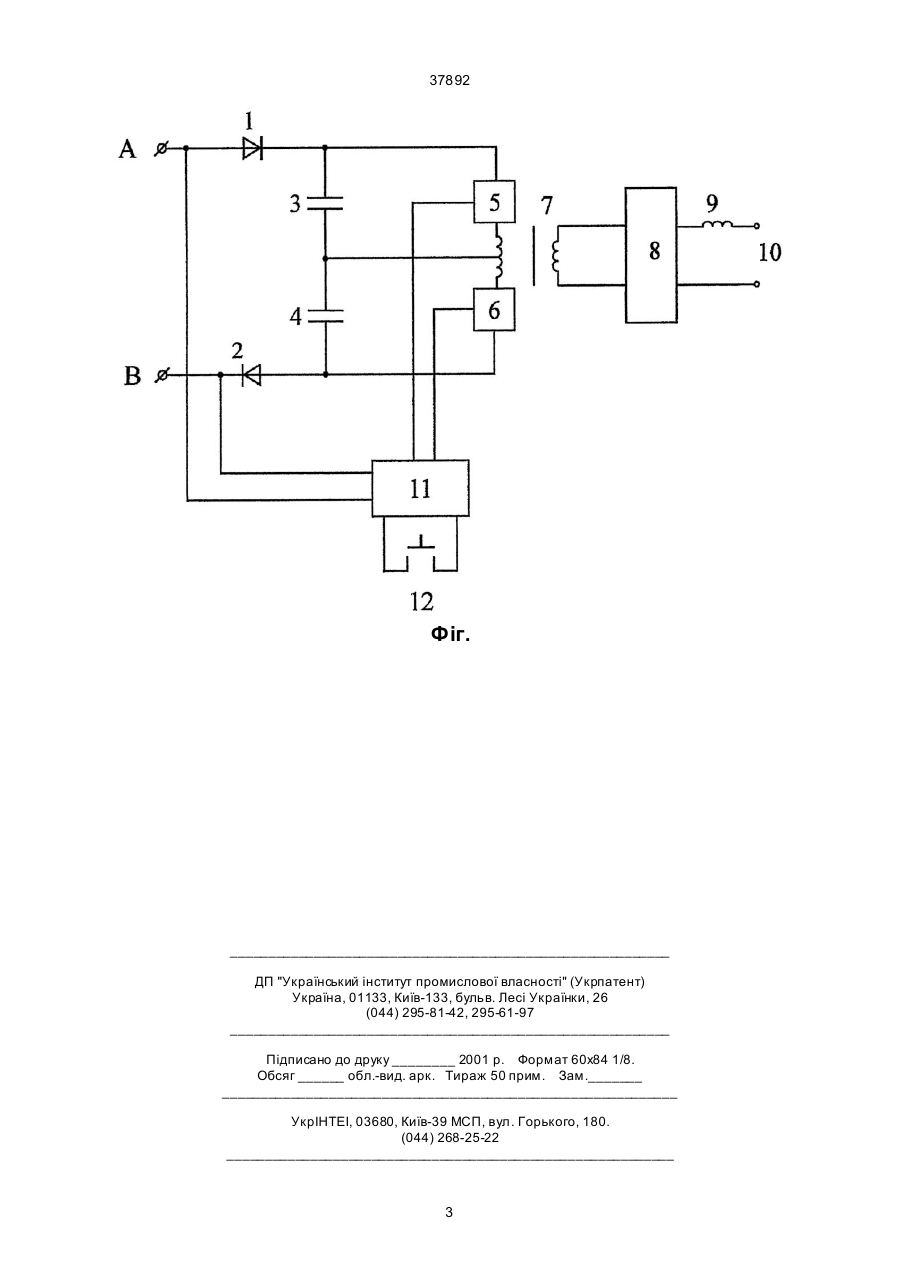

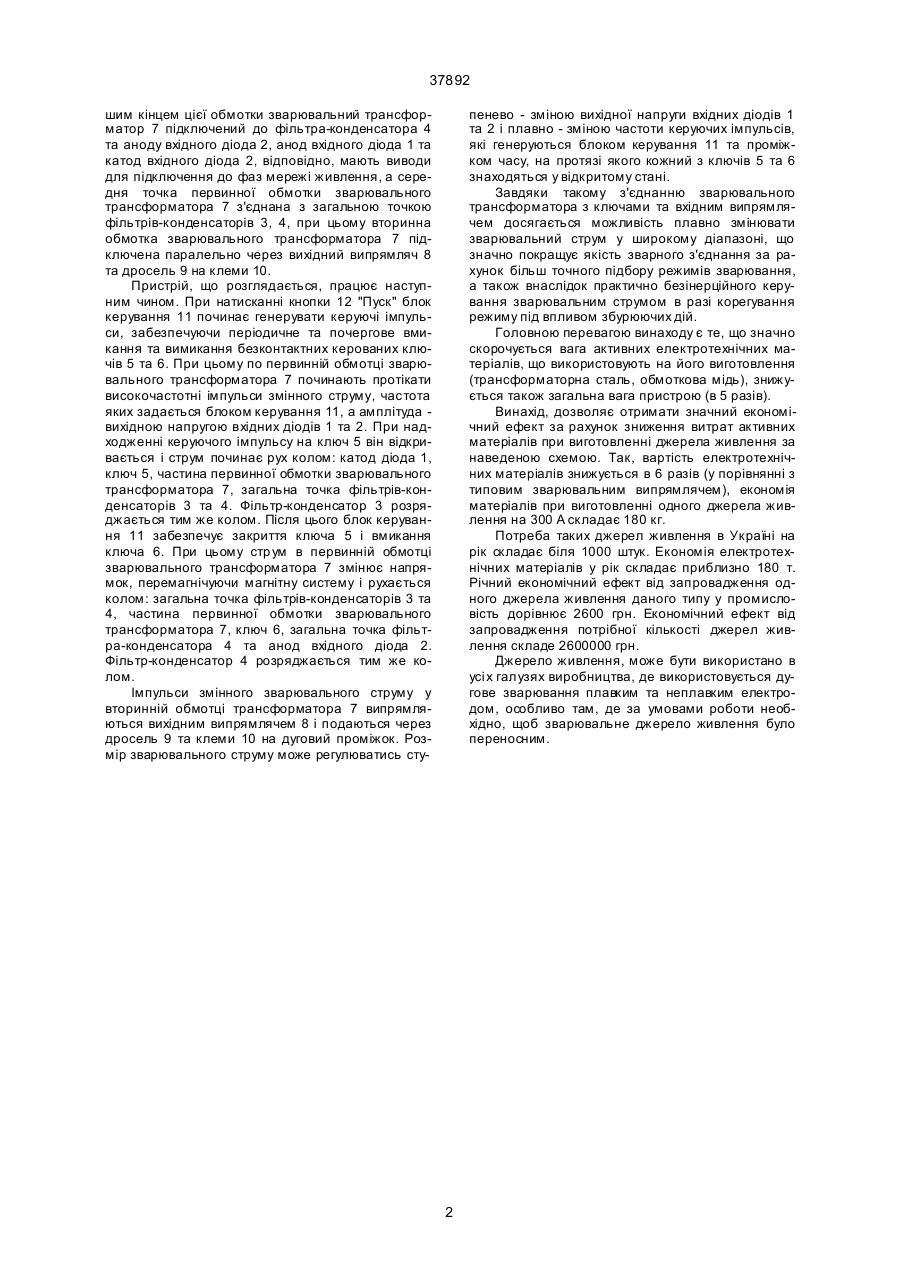

Пристрій для дугового зварювання, що містить вхідні діоди для підключення до фаз мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, вихідний випрямляч, дро 37892 шим кінцем цієї обмотки зварювальний трансформатор 7 підключений до фільтра-конденсатора 4 та аноду вхідного діода 2, анод вхідного діода 1 та катод вхідного діода 2, відповідно, мають виводи для підключення до фаз мережі живлення, а середня точка первинної обмотки зварювального трансформатора 7 з'єднана з загальною точкою фільтрів-конденсаторів 3, 4, при цьому вторинна обмотка зварювального трансформатора 7 підключена паралельно через вихідний випрямляч 8 та дросель 9 на клеми 10. Пристрій, що розглядається, працює наступним чином. При натисканні кнопки 12 "Пуск" блок керування 11 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмикання та вимикання безконтактних керованих ключів 5 та 6. При цьому по первинній обмотці зварювального трансформатора 7 починають протікати високочастотні імпульси змінного струму, частота яких задається блоком керування 11, а амплітуда вихідною напругою вхідних діодів 1 та 2. При надходженні керуючого імпульсу на ключ 5 він відкривається і струм починає рух колом: катод діода 1, ключ 5, частина первинної обмотки зварювального трансформатора 7, загальна точка фільтрів-конденсаторів 3 та 4. Фільтр-конденсатор 3 розряджається тим же колом. Після цього блок керування 11 забезпечує закриття ключа 5 і вмикання ключа 6. При цьому стр ум в первинній обмотці зварювального трансформатора 7 змінює напрямок, перемагнічуючи магнітну систему і рухається колом: загальна точка фільтрів-конденсаторів 3 та 4, частина первинної обмотки зварювального трансформатора 7, ключ 6, загальна точка фільтра-конденсатора 4 та анод вхідного діода 2. Фільтр-конденсатор 4 розряджається тим же колом. Імпульси змінного зварювального струму у вторинній обмотці трансформатора 7 випрямляються вихідним випрямлячем 8 і подаються через дросель 9 та клеми 10 на дуговий проміжок. Розмір зварювального струму може регулюватись сту пенево - зміною вихідної напруги вхідних діодів 1 та 2 і плавно - зміною частоти керуючих імпульсів, які генеруються блоком керування 11 та проміжком часу, на протязі якого кожний з ключів 5 та 6 знаходяться у відкритому стані. Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямлячем досягається можливість плавно змінювати зварювальний струм у широкому діапазоні, що значно покращує якість зварного з'єднання за рахунок більш точного підбору режимів зварювання, а також внаслідок практично безінерційного керування зварювальним струмом в разі корегування режиму під впливом збурюючих дій. Головною перевагою винаходу є те, що значно скорочується вага активних електротехнічних матеріалів, що використовують на його виготовлення (трансформаторна сталь, обмоткова мідь), знижується також загальна вага пристрою (в 5 разів). Винахід, дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів при виготовленні джерела живлення за наведеною схемою. Так, вартість електротехнічних матеріалів знижується в 6 разів (у порівнянні з типовим зварювальним випрямлячем), економія матеріалів при виготовленні одного джерела живлення на 300 А складає 180 кг. Потреба таких джерел живлення в Україні на рік складає біля 1000 штук. Економія електротехнічних матеріалів у рік складає приблизно 180 т. Річний економічний ефект від запровадження одного джерела живлення даного типу у промисловість дорівнює 2600 грн. Економічний ефект від запровадження потрібної кількості джерел живлення складе 2600000 грн. Джерело живлення, може бути використано в усі х галузях виробництва, де використовується дугове зварювання плавким та неплавким електродом, особливо там, де за умовами роботи необхідно, щоб зварювальне джерело живлення було переносним. 2 37892 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
