Відеофотоендоскопічний пристрій

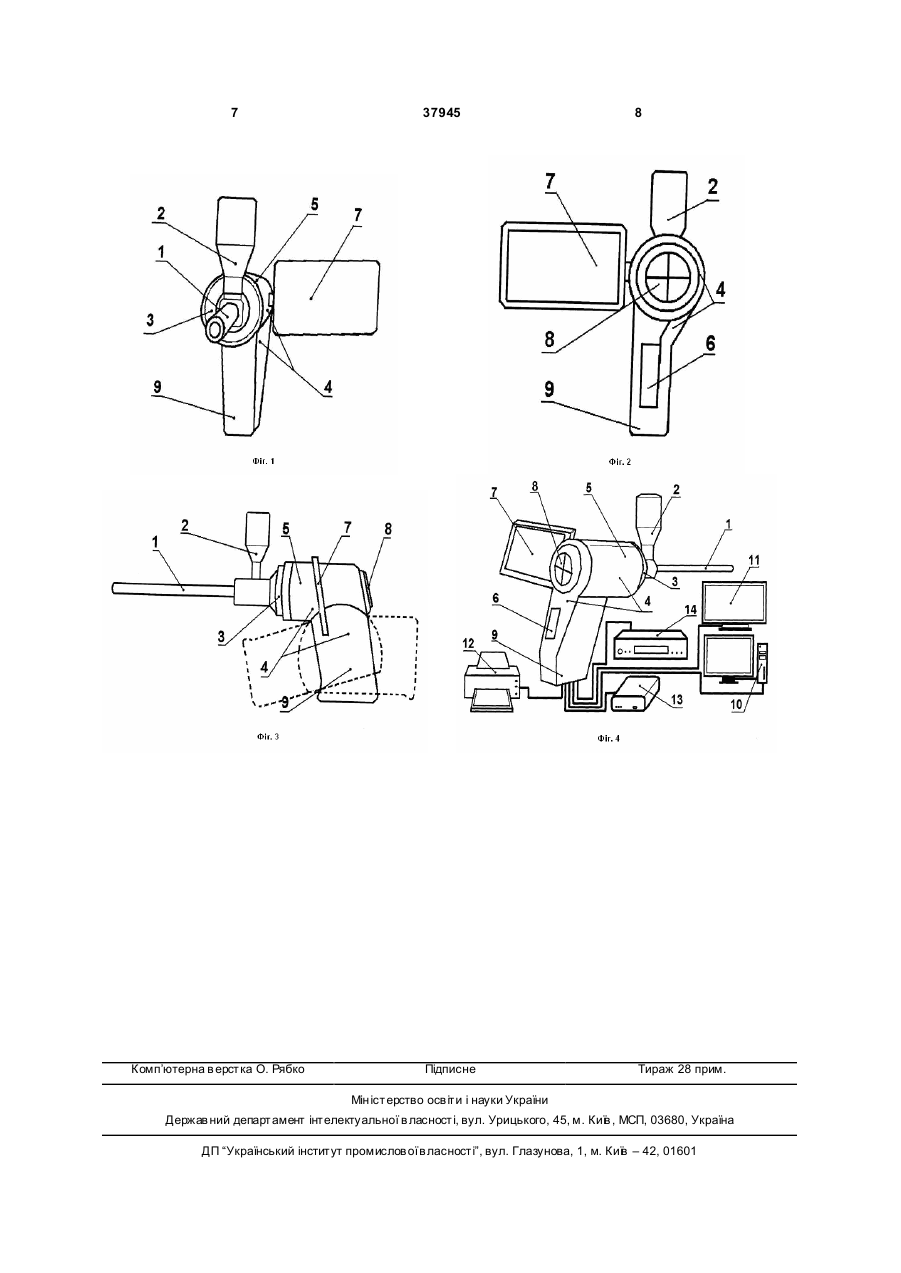

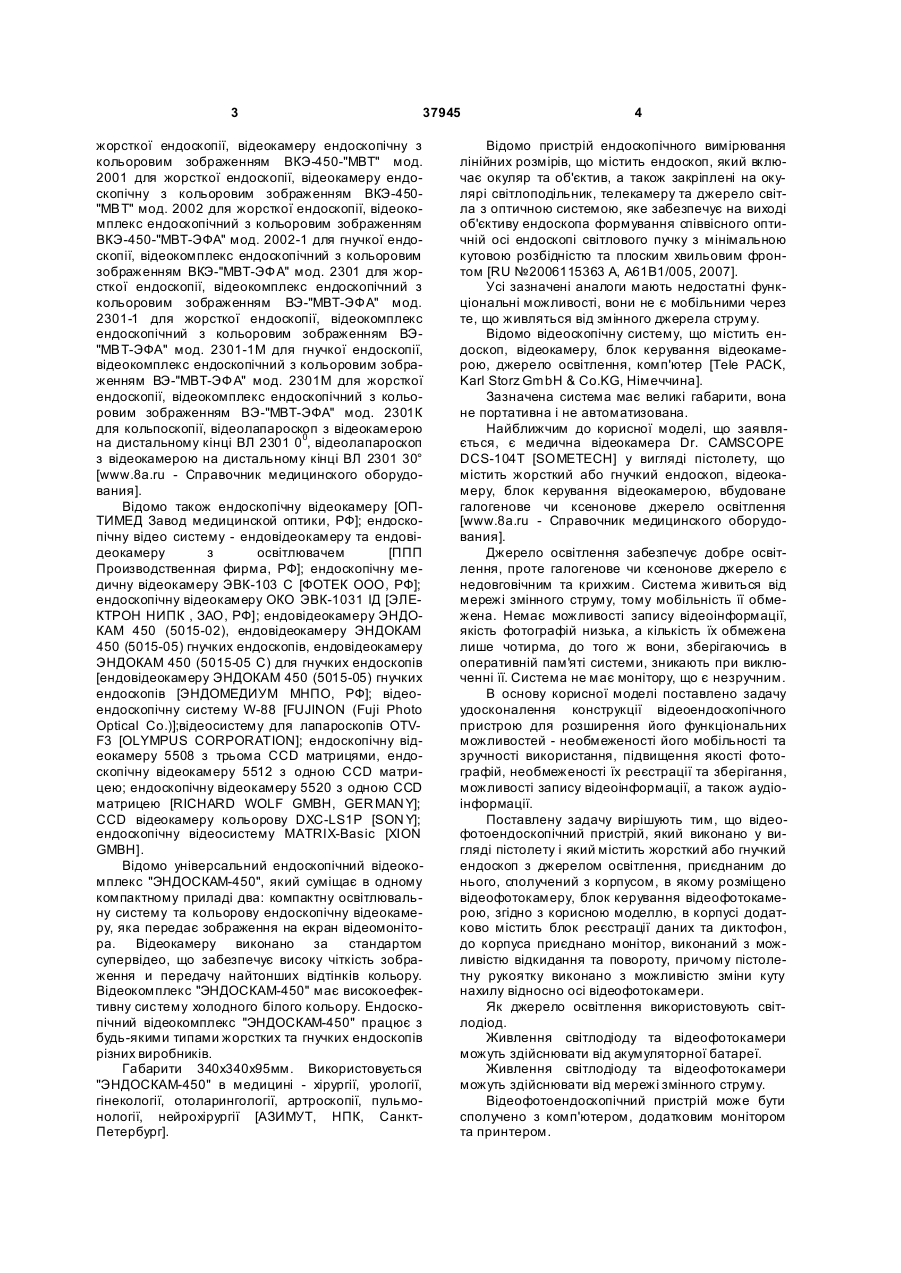

1. Відеофотоендоскопічний пристрій, що виконаний у вигляді пістолета і містить жорсткий або гнучкий ендоскоп з джерелом освітлення, приєднаним до нього, з'єднаний з корпусом, в якому розміщена відеофотокамера, блок керування відеофотокамерою, який відрізняється тим, що в корпусі додатково розташовані блок реєстрації даних та диктофон, до корпусу приєднаний монітор, виконаний з можливістю відкидання та повороту, причому пістолетна рукоятка виконана з можливістю зміни кута нахилу відносно осі відеофотокамери. 2. Відеофотоендоскопічний пристрій за п. 1, який відрізняє ться тим, що як джерело освітлення використовують сві тлодіод. U 2 (19) 1 3 37945 жорсткої ендоскопії, відеокамеру ендоскопічну з кольоровим зображенням ВКЭ-450-"МВТ" мод. 2001 для жорсткої ендоскопії, відеокамеру ендоскопічну з кольоровим зображенням ВКЭ-450"МВТ" мод. 2002 для жорсткої ендоскопії, відеокомплекс ендоскопічний з кольоровим зображенням ВКЭ-450-"МВТ-ЭФА" мод. 2002-1 для гнучкої ендоскопії, відеокомплекс ендоскопічний з кольоровим зображенням ВКЭ-"МВТ-ЭФА" мод. 2301 для жорсткої ендоскопії, відеокомплекс ендоскопічний з кольоровим зображенням ВЭ-"МВТ-ЭФА" мод. 2301-1 для жорсткої ендоскопії, відеокомплекс ендоскопічний з кольоровим зображенням ВЭ"МВТ-ЭФА" мод. 2301-1М для гнучкої ендоскопії, відеокомплекс ендоскопічний з кольоровим зображенням ВЭ-"МВТ-ЭФА" мод. 2301М для жорсткої ендоскопії, відеокомплекс ендоскопічний з кольоровим зображенням ВЭ-"МВТ-ЭФА" мод. 2301К для кольпоскопії, відеолапароскоп з відеокамерою на дистальному кінці ВЛ 2301 00, відеолапароскоп з відеокамерою на дистальному кінці ВЛ 2301 30° [www.8a.ru - Справочник медицинского оборудования]. Відомо також ендоскопічну відеокамеру [ОПТИМЕД Завод медицинской оптики, РФ]; ендоскопічну відео систему - ендовідеокамеру та ендовідеокамеру з освітлювачем [ППП Производственная фирма, РФ]; ендоскопічну медичну відеокамеру ЭВК-103 С [ФОТЕК ООО, РФ]; ендоскопічну відеокамеру ОКО ЭВК-1031 ІД [ЭЛЕКТРОН НИПК , ЗАО, РФ]; ендовідеокамеру ЭНДОКАМ 450 (5015-02), ендовідеокамеру ЭНДОКАМ 450 (5015-05) гнучких ендоскопів, ендовідеокамеру ЭНДОКАМ 450 (5015-05 С) для гнучких ендоскопів [ендовідеокамеру ЭНДОКАМ 450 (5015-05) гнучких ендоскопів [ЭНДОМЕДИУМ МНПО, РФ]; відеоендоскопічну систему W-88 [FUJINON (Fuji Photo Optical Со.)];відеосистему для лапароскопів OTVF3 [OLYMPUS CORPORATION]; ендоскопічну відеокамеру 5508 з трьома CCD матрицями, ендоскопічну відеокамеру 5512 з одною CCD матрицею; ендоскопічну відеокамеру 5520 з одною CCD матрицею [RICHARD WOLF GMBH, GER MAN Y]; CCD відеокамеру кольорову DXC-LS1P [SON Y]; ендоскопічну відеосистему MATRIX-Basic [XION GMBH]. Відомо універсальний ендоскопічний відеокомплекс "ЭНДОСКАМ-450", який суміщає в одному компактному приладі два: компактну освітлювальну систему та кольорову ендоскопічну відеокамеру, яка передає зображення на екран відеомонітора. Відеокамеру виконано за стандартом супервідео, що забезпечує високу чіткість зображення и передачу найтонших відтінків кольору. Відеокомплекс "ЭНДОСКАМ-450" має високоефективну систему холодного білого кольору. Ендоскопічний відеокомплекс "ЭНДОСКАМ-450" працює з будь-якими типами жорстких та гнучких ендоскопів різних виробників. Габарити 340x340x95мм. Використовується "ЭНДОСКАМ-450" в медицині - хірургії, урології, гінекології, отоларингології, артроскопії, пульмонології, нейрохірургії [АЗИМУТ, НПК, СанктПетербург]. 4 Відомо пристрій ендоскопічного вимірювання лінійних розмірів, що містить ендоскоп, який включає окуляр та об'єктив, а також закріплені на окулярі світлоподільник, телекамеру та джерело світла з оптичною системою, яке забезпечує на виході об'єктиву ендоскопа формування співвісного оптичній осі ендоскопі світлового пучку з мінімальною кутовою розбідністю та плоским хвильовим фронтом [RU №2006115363 А, А61В1/005, 2007]. Усі зазначені аналоги мають недостатні функціональні можливості, вони не є мобільними через те, що живляться від змінного джерела струму. Відомо відеоскопічну систему, що містить ендоскоп, відеокамеру, блок керування відеокамерою, джерело освітлення, комп'ютер [Tele PACK, Karl Storz GmbH & Co.KG, Німеччина]. Зазначена система має великі габарити, вона не портативна і не автоматизована. Найближчим до корисної моделі, що заявляється, є медична відеокамера Dr. CAMSCOPE DCS-104T [SOMETECH] у вигляді пістолету, що містить жорсткий або гнучкий ендоскоп, відеокамеру, блок керування відеокамерою, вбудоване галогенове чи ксенонове джерело освітлення [www.8a.ru - Справочник медицинского оборудования]. Джерело освітлення забезпечує добре освітлення, проте галогенове чи ксенонове джерело є недовговічним та крихким. Система живиться від мережі змінного струму, тому мобільність її обмежена. Немає можливості запису відеоінформації, якість фотографій низька, а кількість їх обмежена лише чотирма, до того ж вони, зберігаючись в оперативній пам'яті системи, зникають при виключенні її. Система не має монітору, що є незручним. В основу корисної моделі поставлено задачу удосконалення конструкції відеоендоскопічного пристрою для розширення його функціональних можливостей - необмеженості його мобільності та зручності використання, підвищення якості фотографій, необмеженості їх реєстрації та зберігання, можливості запису відеоінформації, а також аудіоінформації. Поставлену задачу вирішують тим, що відеофотоендоскопічний пристрій, який виконано у вигляді пістолету і який містить жорсткий або гнучкий ендоскоп з джерелом освітлення, приєднаним до нього, сполучений з корпусом, в якому розміщено відеофотокамеру, блок керування відеофотокамерою, згідно з корисною моделлю, в корпусі додатково містить блок реєстрації даних та диктофон, до корпуса приєднано монітор, виконаний з можливістю відкидання та повороту, причому пістолетну рукоятку виконано з можливістю зміни куту нахилу відносно осі відеофотокамери. Як джерело освітлення використовують світлодіод. Живлення світлодіоду та відеофотокамери можуть здійснювати від акумуляторної батареї. Живлення світлодіоду та відеофотокамери можуть здійснювати від мережі змінного струму. Відеофотоендоскопічний пристрій може бути сполучено з комп'ютером, додатковим монітором та принтером. 5 37945 На корпусі розміщено кнопку включення та кнопки керування відеокамерою та 4 режимом роботи. Відеофотоендоскопічний пристрій виконано з можливістю автоматичного включення при відкиданні монітора у робоче положення. Використання як джерела освітлення світлодіоду дає можливість не лише доброго освітлення, але і довговічності його роботи - 40000-100000 годин. Мобільність відеофотоендоскопічного пристрою не обмежена через те, що джерело освітлення живиться від автономних джерел струму (акумуляторів), проте можливий варіант живлення від мережі змінного струму. Виконання монітору з можливістю відкидання та повороту, а також можливість з'єднання відеофотоендоскопічного пристрою з додатковим монітором, принтером та комп'ютером розширює його функціональні можливості і створює зручність у використанні. Виконання пістолетної рукоятки з можливістю зміни куту нахилу відносно осі відеофотокамери створює зручність та дозволяє досягти найкращих результатів ендоскопічного дослідження. Блок реєстрації даних дозволяє записувати відеоінформацію, фотоінформацію, аудіоінформацію високої якості. Відеокамера дозволяє робити до 87 хвилин (на 8Гб картку) відео найвищої якості та має можливість зберігати його на різних носіях пам'яті. При зменшенні якості відео, час запису - збільшується. Фотоапарат дозволяє робити необмежену кількість фотографій (до 6000 і більше) та можливість зберігати їх на різних носіях пам'яті. Корисна модель пояснюється малюнками. На Фіг.1 зображено відеофотоендоскопічний пристрій, вигляд спереду; на Фіг.2 - відеофотоендоскопічний пристрій, вигляд ззаду. на Фіг.3 - відеофотоендоскопічний пристрій, вигляд збоку. на Фіг.4 - відеофотоендоскопічний пристрій з комп'ютером, додатковим монітором та принтером, приєднаними до нього. Відеофотоендоскопічний пристрій, що виконано у ви гляді пістолету і що містить жорсткий або гнучкий ендоскоп 1 із джерелом світла - світлодіодом 2, приєднаним до нього, сполучено за допомогою перехідника 3 з корпусом 4. Світло діод 2 (термін роботи - 40000-100000 годин) живиться від акумуляторної батареї або джерела змінного струму (не показано). В корпусі 4 розміщено відеофотокамеру 5, блок 6 реєстрації даних, диктофон (не показано). До корпусу 4 закріплено монітор 7, виконаний з можливістю відкидання та повороту. Відеофотокамера живиться від акумуля 6 торної батареї або джерела змінного струму (не показано). На корпусі 4 розміщено кнопку включення (не показано) та кнопки 8 керування відеофотокамерою та режимом роботи. Пістолетна рукоятка 9 корпусу 4 слугує маніпулятором під час виконання ендоскопії і виконана з можливістю зміни куту нахилу відносно осі відеофотокамери. Відеофотоендоскопічний пристрій може бути виконано у водопилозахистному (водостійкому) варіанті. До відеофотоендоскопічного пристрою можуть бути підключені комп'ютер 10, додатковий монітор 11, принтер 12. Відеофотоендоскопічний пристрій виконано з можливістю автоматичного включення при відкиданні монітора 7 у робоче положення. Відеофотоендоскопічний пристрій функціонує наступним чином. Відеофотоендоскопічний пристрій беруть за пістолетну рукоятку 9, відкидають монітор 7, натискають кнопку включення відеокамери, включають джерело світла 2 та вводять ендоскоп 1 крізь натуральний, штучний або те хнологічний отвір. Пістолетна рукоятка 9 може змінювати кут на хилу відносно осі відеофотокамери за бажанням, з метою досягти зручності та найкращих результатів дослідження. На екрані монітора 7 буде зображення внутрішня порожнина, яку досліджують. За допомогою відеофотокамери можна робити відео та фото зйомку. Відео та фотографії зберігають на карті пам'яті. Відеоінформація може супроводжуватися аудіоінформацією завдяки диктофону. Запис відеоінформації здійснюється на твердотільну пам'ять (картку пам'яті), наприклад, за алгоритмом MPEG-4 AVC/H.264. При розробці нових алгоритмів запису система зможе бути адаптована до них. Записана в цифровому вигляді на картку пам'яті відео, фото та аудіо інформація, записана в цифровому вигляді на картку пам'яті, може бути швидко перенесена в комп'ютер, на жорсткий диск та інші носії. Відеозображення створюється в наступному діапазоні розподільних якостей: 240р24/30/25; 288р24/30/25; 480і60; 480р24/30; 576і50; 576р25; 480/576р60/50; 720р24/30/60/25/50; 1080і50/60; 1080р24/30/25. При розробці нових стандартів розподільних якостей, система зможе бути адаптована до них. Крім того, відеофотоінформація може виводитися на додатковий монітор 11, роздруковуватися на принтері 12, записуватись на жорсткий диск 13 або BD/DVD/HD рекордер (записувач) 14. Записана відеофото інформація з аудіо інформацією використовується для подальшого аналізу, що підвищує якість діагностики, та дає можливість архівування даних. 7 Комп’ютерна в ерстка О. Рябко 37945 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
