Камерна регенеративна піч безполуменевого нагріву

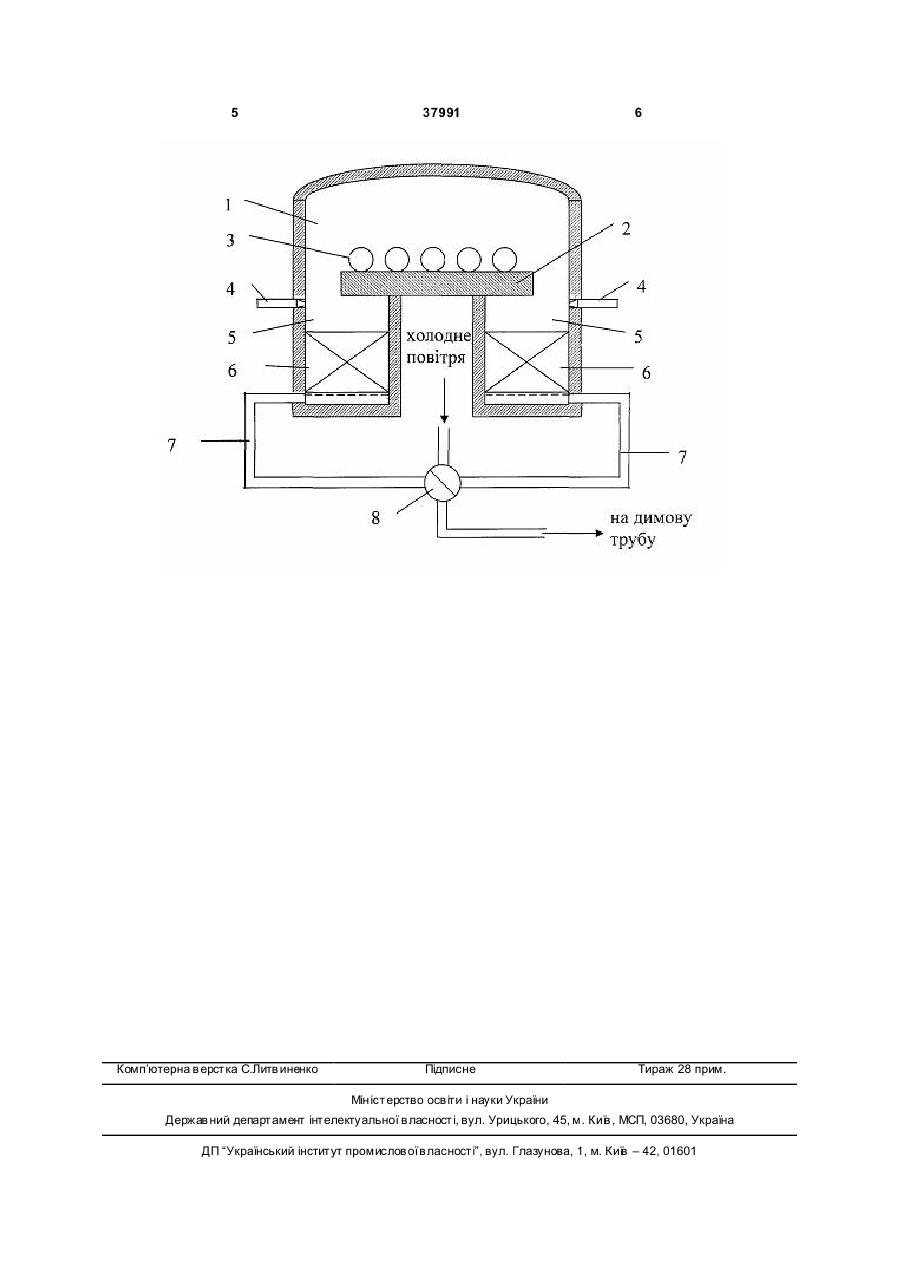

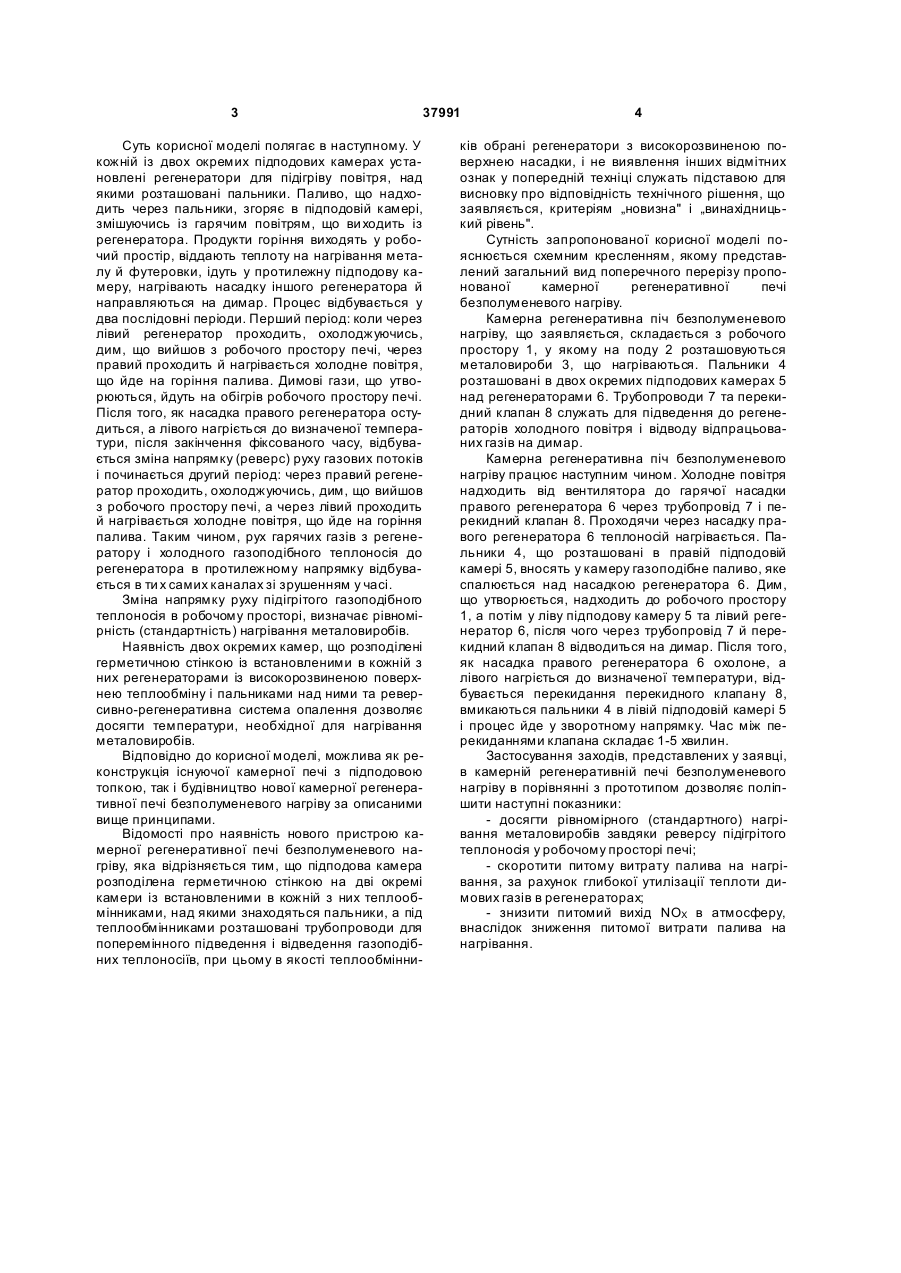

Камерна піч безполуменевого нагріву, що містить робочій простір, в якому розташований неру 3 37991 Суть корисної моделі полягає в наступному. У кожній із двох окремих підподових камерах установлені регенератори для підігріву повітря, над якими розташовані пальники. Паливо, що надходить через пальники, згоряє в підподовій камері, змішуючись із гарячим повітрям, що ви ходить із регенератора. Продукти горіння виходять у робочий простір, віддають теплоту на нагрівання металу й футеровки, ідуть у протилежну підподову камеру, нагрівають насадку іншого регенератора й направляються на димар. Процес відбувається у два послідовні періоди. Перший період: коли через лівий регенератор проходить, охолоджуючись, дим, що вийшов з робочого простору печі, через правий проходить й нагрівається холодне повітря, що йде на горіння палива. Димові гази, що утворюються, йдуть на обігрів робочого простору печі. Після того, як насадка правого регенератора остудиться, а лівого нагріється до визначеної температури, після закінчення фіксованого часу, відбувається зміна напрямку (реверс) руху газових потоків і починається другий період: через правий регенератор проходить, охолоджуючись, дим, що вийшов з робочого простору печі, а через лівий проходить й нагрівається холодне повітря, що йде на горіння палива. Таким чином, рух гарячих газів з регенератору і холодного газоподібного теплоносія до регенератора в протилежному напрямку відбувається в ти х самих каналах зі зрушенням у часі. Зміна напрямку руху підігрітого газоподібного теплоносія в робочому просторі, визначає рівномірність (стандартність) нагрівання металовиробів. Наявність двох окремих камер, що розподілені герметичною стінкою із встановленими в кожній з них регенераторами із високорозвиненою поверхнею теплообміну і пальниками над ними та реверсивно-регенеративна система опалення дозволяє досягти температури, необхідної для нагрівання металовиробів. Відповідно до корисної моделі, можлива як реконструкція існуючої камерної печі з підподовою топкою, так і будівництво нової камерної регенеративної печі безполуменевого нагріву за описаними вище принципами. Відомості про наявність нового пристрою камерної регенеративної печі безполуменевого нагріву, яка відрізняється тим, що підподова камера розподілена герметичною стінкою на дві окремі камери із встановленими в кожній з них теплообмінниками, над якими знаходяться пальники, а під теплообмінниками розташовані трубопроводи для поперемінного підведення і відведення газоподібних теплоносіїв, при цьому в якості теплообмінни 4 ків обрані регенератори з високорозвиненою поверхнею насадки, і не виявлення інших відмітних ознак у попередній техніці служать підставою для висновку про відповідність технічного рішення, що заявляється, критеріям „новизна" і „винахідницький рівень". Сутність запропонованої корисної моделі пояснюється схемним кресленням, якому представлений загальний вид поперечного перерізу пропонованої камерної регенеративної печі безполуменевого нагріву. Камерна регенеративна піч безполуменевого нагріву, що заявляється, складається з робочого простору 1, у якому на поду 2 розташовуються металовироби 3, що нагріваються. Пальники 4 розташовані в двох окремих підподових камерах 5 над регенераторами 6. Трубопроводи 7 та перекидний клапан 8 служать для підведення до регенераторів холодного повітря і відводу відпрацьованих газів на димар. Камерна регенеративна піч безполуменевого нагріву працює наступним чином. Холодне повітря надходить від вентилятора до гарячої насадки правого регенератора 6 через трубопровід 7 і перекидний клапан 8. Проходячи через насадку правого регенератора 6 теплоносій нагрівається. Пальники 4, що розташовані в правій підподовій камері 5, вносять у камеру газоподібне паливо, яке спалюється над насадкою регенератора 6. Дим, що утворюється, надходить до робочого простору 1, а потім у ліву підподову камеру 5 та лівий регенератор 6, після чого через трубопровід 7 й перекидний клапан 8 відводиться на димар. Після того, як насадка правого регенератора 6 охолоне, а лівого нагріється до визначеної температури, відбувається перекидання перекидного клапану 8, вмикаються пальники 4 в лівій підподовій камері 5 і процес йде у зворотному напрямку. Час між перекиданнями клапана складає 1-5 хвилин. Застосування заходів, представлених у заявці, в камерній регенеративній печі безполуменевого нагріву в порівнянні з прототипом дозволяє поліпшити наступні показники: - досягти рівномірного (стандартного) нагрівання металовиробів завдяки реверсу підігрітого теплоносія у робочому просторі печі; - скоротити питому витрату палива на нагрівання, за рахунок глибокої утилізації теплоти димових газів в регенераторах; - знизити питомий вихід NOX в атмосферу, внаслідок зниження питомої витрати палива на нагрівання. 5 Комп’ютерна в ерстка С.Литв иненко 37991 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
