Матриця для пресування

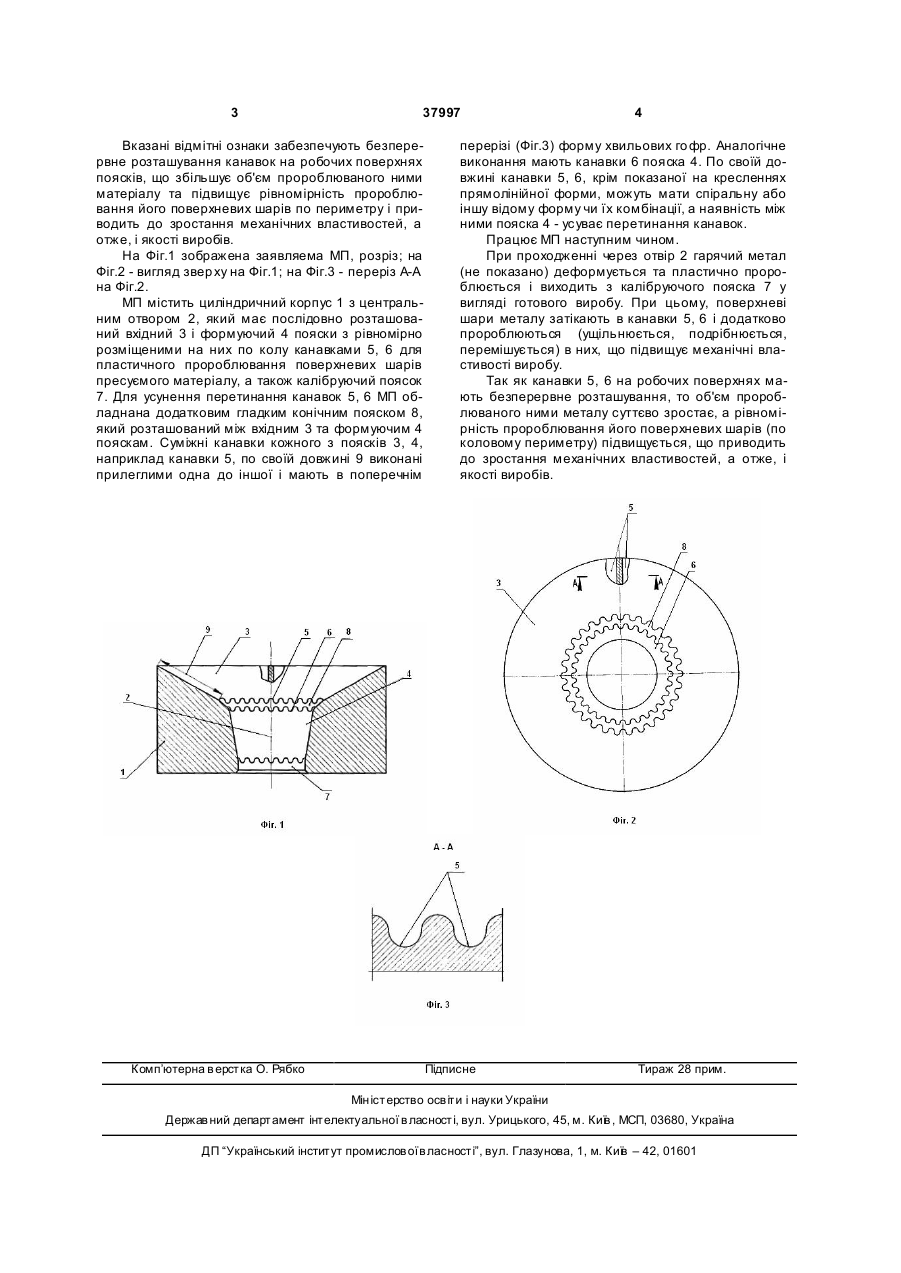

Матриця для гарячого пресування, що містить корпус з центральним отвором, який має послідовно розташовані вхідний і формуючий конічні пояски з рівномірно розміщеними по колу канавками для пластичного пророблювання поверхневих шарів пресованого матеріалу, а також калібруючий поясок, яка відрізняється тим, що вона обладнана додатковим конічним пояском, який розташований між вхідним та формуючим поясками, а суміжні канавки по своїй довжині виконані прилеглими одна до одної і мають в поперечному перерізі форму хвильових го фрів. (19) (21) u200801988 (22) 18.02.2008 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ТІТОВ ВЯЧЕСЛАВ АНДРІЙОВИЧ, U A, ТРИВАЙЛО МИ ХАЙЛО СЕМЕНОВИЧ, UA, КАЛАНТИР СЕРГІЙ ФАДЕЙОВИЧ, UA, ЗЛОЧЕВСЬКА Н АТАЛІЯ КОСТЯНТИНІВНА, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 37997 Вказані відмітні ознаки забезпечують безперервне розташування канавок на робочих поверхнях поясків, що збільшує об'єм пророблюваного ними матеріалу та підвищує рівномірність пророблювання його поверхневих шарів по периметру і приводить до зростання механічних властивостей, а отже, і якості виробів. На Фіг.1 зображена заявляема МП, розріз; на Фіг.2 - вигляд звер ху на Фіг.1; на Фіг.3 - переріз А-А на Фіг.2. МП містить циліндричний корпус 1 з центральним отвором 2, який має послідовно розташований вхідний 3 і формуючий 4 пояски з рівномірно розміщеними на них по колу канавками 5, 6 для пластичного пророблювання поверхневих шарів пресуємого матеріалу, а також калібруючий поясок 7. Для усунення перетинання канавок 5, 6 МП обладнана додатковим гладким конічним пояском 8, який розташований між вхідним 3 та формуючим 4 пояскам. Суміжні канавки кожного з поясків 3, 4, наприклад канавки 5, по своїй довжині 9 виконані прилеглими одна до іншої і мають в поперечнім Комп’ютерна в ерстка О. Рябко 4 перерізі (Фіг.3) форму хвильових го фр. Аналогічне виконання мають канавки 6 пояска 4. По своїй довжині канавки 5, 6, крім показаної на кресленнях прямолінійної форми, можуть мати спіральну або іншу відому форму чи їх комбінації, а наявність між ними пояска 4 - усуває перетинання канавок. Працює МП наступним чином. При проходженні через отвір 2 гарячий метал (не показано) деформується та пластично пророблюється і виходить з калібруючого пояска 7 у вигляді готового виробу. При цьому, поверхневі шари металу затікають в канавки 5, 6 і додатково пророблюються (ущільнюється, подрібнюється, перемішується) в них, що підвищує механічні властивості виробу. Так як канавки 5, 6 на робочих поверхнях мають безперервне розташування, то об'єм пророблюваного ними металу суттєво зростає, а рівномірність пророблювання його поверхневих шарів (по коловому периметру) підвищується, що приводить до зростання механічних властивостей, а отже, і якості виробів. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
