Висівний вібраційно-дисковий апарат

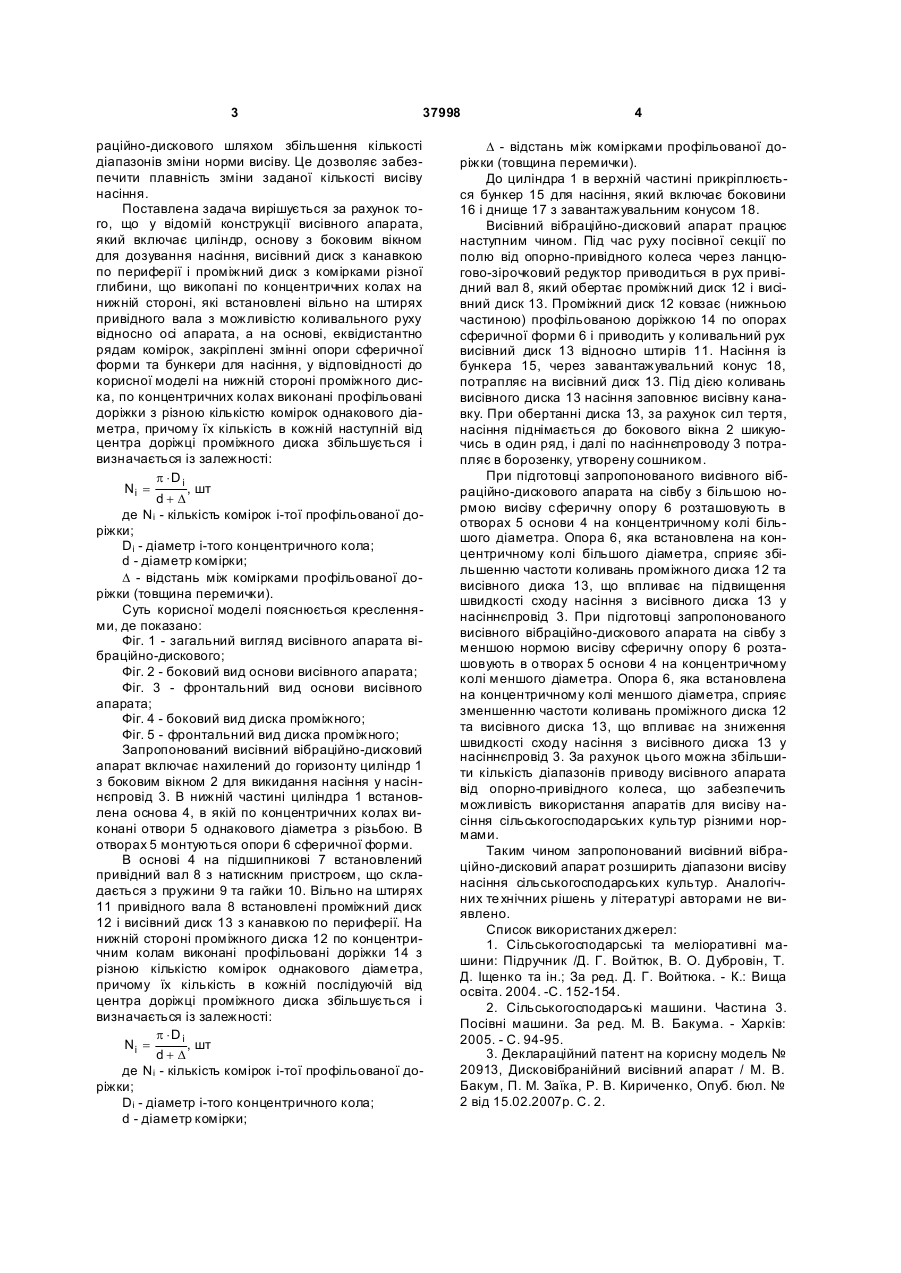

Висівний вібраційно-дисковий апарат, що містить циліндр, основу з боковим вікном для дозування насіння, висівний диск з канавкою по периферії і проміжний диск з комірками різної глибини, що виконані по концентричних колах на нижній стороні, які встановлені вільно на штирях привідного вала з можливістю коливального руху відносно осі апарата, а на основі еквідистантно рядам комірок закріплені змінні опори сферичної форми та бункери для насіння, який відрізняється тим, що на нижній стороні проміжного диска по концентричних колах виконані профільовані доріжки з різною кількістю комірок однакового діаметра, причому їх кількість в кожній наступній від центра доріжці проміжного диска збільшується і визначається за залежністю: Корисна модель належить до сільськогосподарського машинобудування і може використовуватися в конструкціях машин для сівби сільськогосподарських культур. Сівба є одна з основних технологічних операцій при вирощуванні сільськогосподарських культур. Головне завдання при сівбі полягає в оптимальному розміщенні в ґрунті насіння з метою створення найкращих умов для росту та розвитку рослин і отримання в кінцевому результаті максимального врожаю. Насіння сільськогосподарських культур висівають сівалками з апаратами котушкового тину, рядковим способом з різними схемами сівби. Ці висівні апарати прості за конструкцією, надійні в роботі, але формують нерівномірний потік насіння та пошкоджують їх [1]. Відомі сівалки з висівними апаратами з похилими дисками з наскрізними отворами. У конструкціях таких висівних апаратів заповнення комірок дисків насінням відбувається у нижній частині похилого диска, а виштовхування насіння з отворів диска у верхній його частині. Ці висівні апарати за рахунок поштучної подачі насіння у борозенку по якості розподілу насіння у рядку мають кращі пока зники в порівняні з котушковими висівними апаратами. Недоліком висівних апаратів з похилими дисками з наскрізними отворами є значне травмування посівного матеріалу [2]. Більш високу якість сівби забезпечує висівний апарат, який складається із циліндра з боковим вікном для дозування насіння, висівного диска з канавкою по периферії і проміжного диска з комірками різної глибини, що викопані по концентричним колам на нижній стороні, які встановлені вільно на штирях привідного вала з можливістю коливального руху відносно осі апарата, а на основі, еквідистатно рядам комірок, закріплені змінні опори сферичної форми та бункери для насіння. Недоліком даного висівного апарата є ступінчастість зміни заданої кількості висіву насіння. Це зумовлюється тим, що норма висіву регулюється зміною швидкості обертання висівного диска. Для забезпечення заданого діапазону обертання висівного диска в приводі висівного апарата використовують ланцюгово-зірочковий редуктор, який змінює передаточне число від опорно-привідного колеса до привідного вала [3]. В основу корисної моделі поставлено задачу удосконалення конструкції висівного апарата віб Ni = p × Di , шт, d +D де N i - кількість комірок і-ої профільованої доріжки; Di - діаметр і-ого концентричного кола; d - діаметр комірки; D - відстань між комірками профільованої доріжки (19) UA (11) 37998 (13) U (товщина перемички). 3 37998 раційно-дискового шляхом збільшення кількості діапазонів зміни норми висіву. Це дозволяє забезпечити плавність зміни заданої кількості висіву насіння. Поставлена задача вирішується за рахунок того, що у відомій конструкції висівного апарата, який включає циліндр, основу з боковим вікном для дозування насіння, висівний диск з канавкою по периферії і проміжний диск з комірками різної глибини, що викопані по концентричних колах на нижній стороні, які встановлені вільно на штирях привідного вала з можливістю коливального руху відносно осі апарата, а на основі, еквідистантно рядам комірок, закріплені змінні опори сферичної форми та бункери для насіння, у відповідності до корисної моделі на нижній стороні проміжного диска, по концентричних колах виконані профільовані доріжки з різною кількістю комірок однакового діаметра, причому їх кількість в кожній наступній від центра доріжці проміжного диска збільшується і визначається із залежності: p ×Di Ni = , шт d+ D де Ni - кількість комірок і-тої профільованої доріжки; Di - діаметр і-того концентричного кола; d - діаметр комірки; D - відстань між комірками профільованої доріжки (товщина перемички). Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - загальний вигляд висівного апарата вібраційно-дискового; Фіг. 2 - боковий вид основи висівного апарата; Фіг. 3 - фронтальний вид основи висівного апарата; Фіг. 4 - боковий вид диска проміжного; Фіг. 5 - фронтальний вид диска проміжного; Запропонований висівний вібраційно-дисковий апарат включає нахилений до горизонту циліндр 1 з боковим вікном 2 для викидання насіння у насіннєпровід 3. В нижній частині циліндра 1 встановлена основа 4, в якій по концентричних колах виконані отвори 5 однакового діаметра з різьбою. В отворах 5 монтуються опори 6 сферичної форми. В основі 4 на підшипникові 7 встановлений привідний вал 8 з натискним пристроєм, що складається з пружини 9 та гайки 10. Вільно на штирях 11 привідного вала 8 встановлені проміжний диск 12 і висівний диск 13 з канавкою по периферії. На нижній стороні проміжного диска 12 по концентричним колам виконані профільовані доріжки 14 з різною кількістю комірок однакового діаметра, причому їх кількість в кожній послідуючій від центра доріжці проміжного диска збільшується і визначається із залежності: p ×Di Ni = , шт d+ D де Ni - кількість комірок і-тої профільованої доріжки; Di - діаметр і-того концентричного кола; d - діаметр комірки; 4 D - відстань між комірками профільованої доріжки (товщина перемички). До циліндра 1 в верхній частині прикріплюється бункер 15 для насіння, який включає боковини 16 і днище 17 з завантажувальним конусом 18. Висівний вібраційно-дисковий апарат працює наступним чином. Під час руху посівної секції по полю від опорно-привідного колеса через ланцюгово-зірочковий редуктор приводиться в рух привідний вал 8, який обертає проміжний диск 12 і висівний диск 13. Проміжний диск 12 ковзає (нижньою частиною) профільованою доріжкою 14 по опорах сферичної форми 6 і приводить у коливальний рух висівний диск 13 відносно штирів 11. Насіння із бункера 15, через завантажувальний конус 18, потрапляє на висівний диск 13. Під дією коливань висівного диска 13 насіння заповнює висівну канавку. При обертанні диска 13, за рахунок сил тертя, насіння піднімається до бокового вікна 2 шикуючись в один ряд, і далі по насіннєпроводу 3 потрапляє в борозенку, утворену сошником. При підготовці запропонованого висівного вібраційно-дискового апарата на сівбу з більшою нормою висіву сферичну опору 6 розташовують в отворах 5 основи 4 на концентричному колі більшого діаметра. Опора 6, яка встановлена на концентричному колі більшого діаметра, сприяє збільшенню частоти коливань проміжного диска 12 та висівного диска 13, що впливає на підвищення швидкості сходу насіння з висівного диска 13 у насіннєпровід 3. При підготовці запропонованого висівного вібраційно-дискового апарата на сівбу з меншою нормою висіву сферичну опору 6 розташовують в о творах 5 основи 4 на концентричному колі меншого діаметра. Опора 6, яка встановлена на концентричному колі меншого діаметра, сприяє зменшенню частоти коливань проміжного диска 12 та висівного диска 13, що впливає на зниження швидкості сходу насіння з висівного диска 13 у насіннєпровід 3. За рахунок цього можна збільшити кількість діапазонів приводу висівного апарата від опорно-привідного колеса, що забезпечить можливість використання апаратів для висіву насіння сільськогосподарських культур різними нормами. Таким чином запропонований висівний вібраційно-дисковий апарат розширить діапазони висіву насіння сільськогосподарських культур. Аналогічних те хнічних рішень у літературі авторами не виявлено. Список використаних джерел: 1. Сільськогосподарські та меліоративні машини: Підручник /Д. Г. Войтюк, В. О. Дубровін, Т. Д. Іщенко та ін.; За ред. Д. Г. Войтюка. - К.: Вища освіта. 2004. -С. 152-154. 2. Сільськогосподарські машини. Частина 3. Посівні машини. За ред. М. В. Бакума. - Харків: 2005. - С. 94-95. 3. Деклараційний патент на корисну модель № 20913, Дисковібранійний висівний апарат / М. В. Бакум, П. М. Заїка, Р. В. Кириченко, Опуб. бюл. № 2 від 15.02.2007р. С. 2. 5 Комп’ютерна в ерстка І.Скворцов а 37998 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
