Змішувач

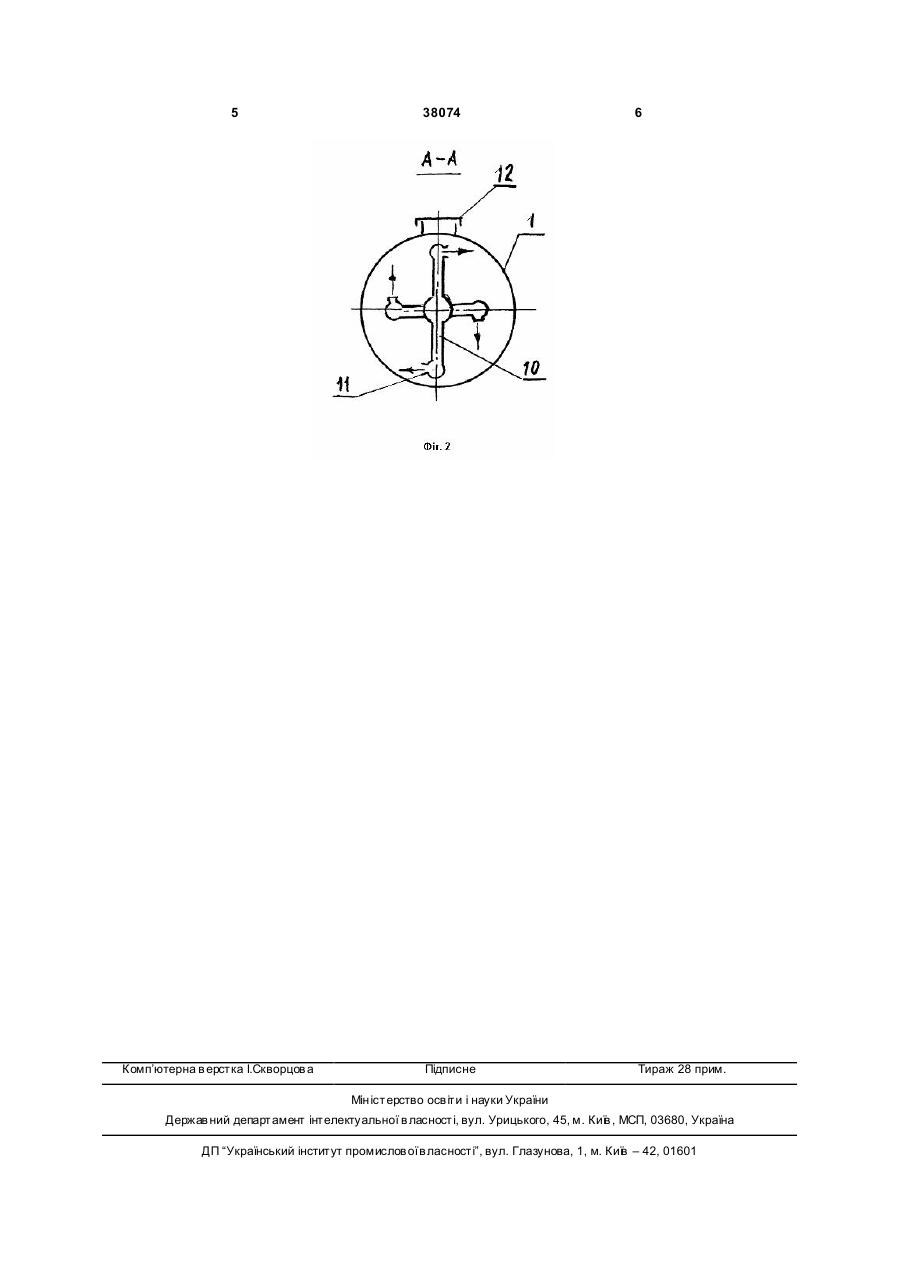

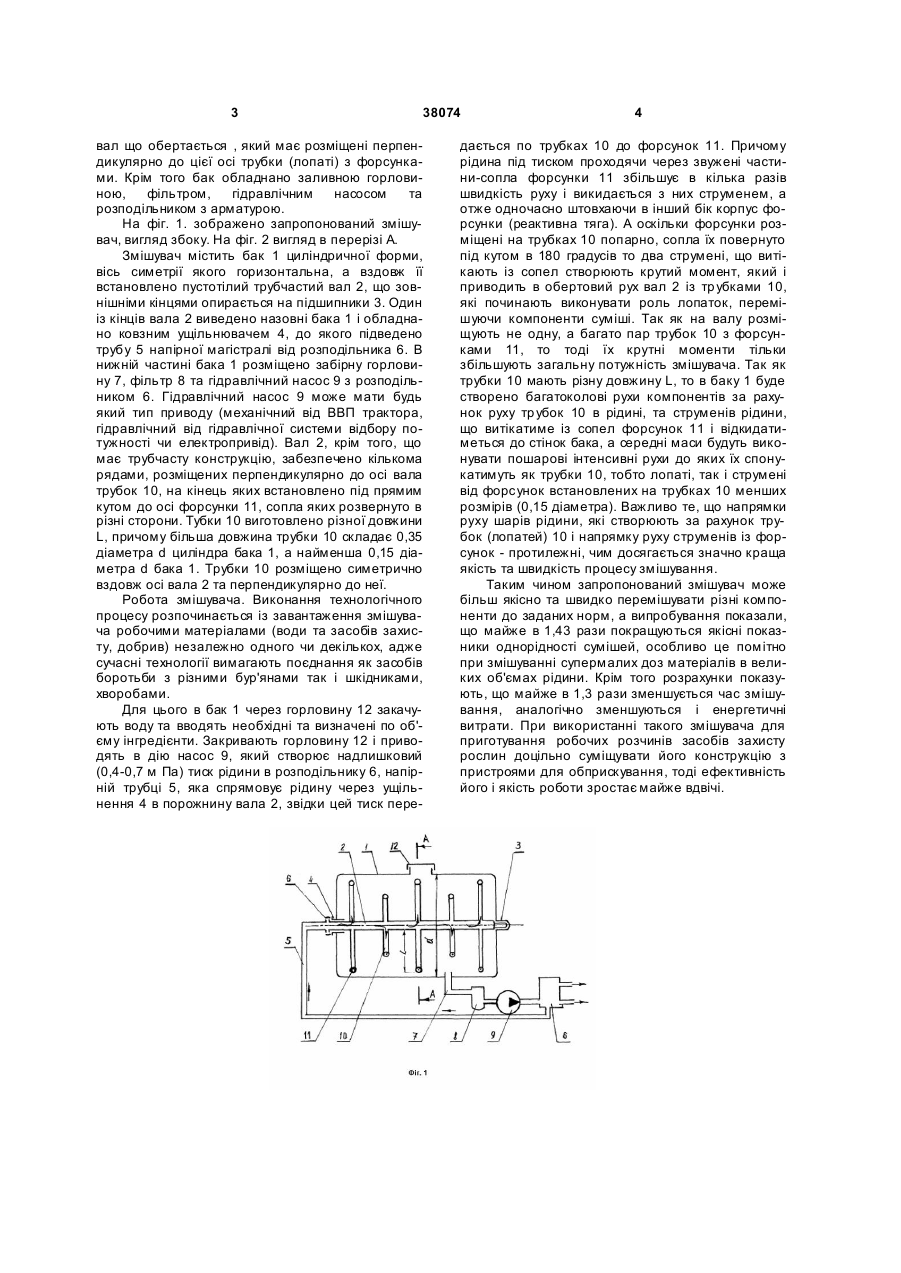

Змішувач, що містить бак, мішалку, фільтр, гідравлічний насос та розподільник, який відріз 3 38074 вал що обертається , який має розміщені перпендикулярно до цієї осі трубки (лопаті) з форсунками. Крім того бак обладнано заливною горловиною, фільтром, гідравлічним насосом та розподільником з арматурою. На фіг. 1. зображено запропонований змішувач, вигляд збоку. На фіг. 2 вигляд в перерізі А. Змішувач містить бак 1 циліндричної форми, вісь симетрії якого горизонтальна, а вздовж її встановлено пустотілий трубчастий вал 2, що зовнішніми кінцями опирається на підшипники 3. Один із кінців вала 2 виведено назовні бака 1 і обладнано ковзним ущільнювачем 4, до якого підведено трубу 5 напірної магістралі від розподільника 6. В нижній частині бака 1 розміщено забірну горловину 7, фільтр 8 та гідравлічний насос 9 з розподільником 6. Гідравлічний насос 9 може мати будь який тип приводу (механічний від ВВП трактора, гідравлічний від гідравлічної системи відбору потужності чи електропривід). Вал 2, крім того, що має трубчасту конструкцію, забезпечено кількома рядами, розміщених перпендикулярно до осі вала трубок 10, на кінець яких встановлено під прямим кутом до осі форсунки 11, сопла яких розвернуто в різні сторони. Тубки 10 виготовлено різної довжини L, причому більша довжина трубки 10 складає 0,35 діаметра d циліндра бака 1, а найменша 0,15 діаметра d бака 1. Трубки 10 розміщено симетрично вздовж осі вала 2 та перпендикулярно до неї. Робота змішувача. Виконання технологічного процесу розпочинається із завантаження змішувача робочими матеріалами (води та засобів захисту, добрив) незалежно одного чи декількох, адже сучасні технології вимагають поєднання як засобів боротьби з різними бур'янами так і шкідниками, хворобами. Для цього в бак 1 через горловину 12 закачують воду та вводять необхідні та визначені по об'єму інгредієнти. Закривають горловину 12 і приводять в дію насос 9, який створює надлишковий (0,4-0,7 м Па) тиск рідини в розподільнику 6, напірній трубці 5, яка спрямовує рідину через ущільнення 4 в порожнину вала 2, звідки цей тиск пере 4 дається по трубках 10 до форсунок 11. Причому рідина під тиском проходячи через звужені частини-сопла форсунки 11 збільшує в кілька разів швидкість руху і викидається з них струменем, а отже одночасно штовхаючи в інший бік корпус форсунки (реактивна тяга). А оскільки форсунки розміщені на трубках 10 попарно, сопла їх повернуто під кутом в 180 градусів то два струмені, що витікають із сопел створюють крутий момент, який і приводить в обертовий рух вал 2 із тр убками 10, які починають виконувати роль лопаток, перемішуючи компоненти суміші. Так як на валу розміщують не одну, а багато пар трубок 10 з форсунками 11, то тоді їх крутні моменти тільки збільшують загальну потужність змішувача. Так як трубки 10 мають різну довжину L, то в баку 1 буде створено багатоколові рухи компонентів за рахунок руху тр убок 10 в рідині, та струменів рідини, що витікатиме із сопел форсунок 11 і відкидатиметься до стінок бака, а середні маси будуть виконувати пошарові інтенсивні рухи до яких їх спонукатимуть як трубки 10, тобто лопаті, так і струмені від форсунок встановлених на трубках 10 менших розмірів (0,15 діаметра). Важливо те, що напрямки руху шарів рідини, які створюють за рахунок трубок (лопатей) 10 і напрямку руху струменів із форсунок - протилежні, чим досягається значно краща якість та швидкість процесу змішування. Таким чином запропонований змішувач може більш якісно та швидко перемішувати різні компоненти до заданих норм, а випробування показали, що майже в 1,43 рази покращуються якісні показники однорідності сумішей, особливо це помітно при змішуванні супермалих доз матеріалів в великих об'ємах рідини. Крім того розрахунки показують, що майже в 1,3 рази зменшується час змішування, аналогічно зменшуються і енергетичні витрати. При використанні такого змішувача для приготування робочих розчинів засобів захисту рослин доцільно суміщувати його конструкцію з пристроями для обприскування, тоді ефективність його і якість роботи зростає майже вдвічі. 5 Комп’ютерна в ерстка І.Скворцов а 38074 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
