Запірний пристрій для ємкості з горловиною

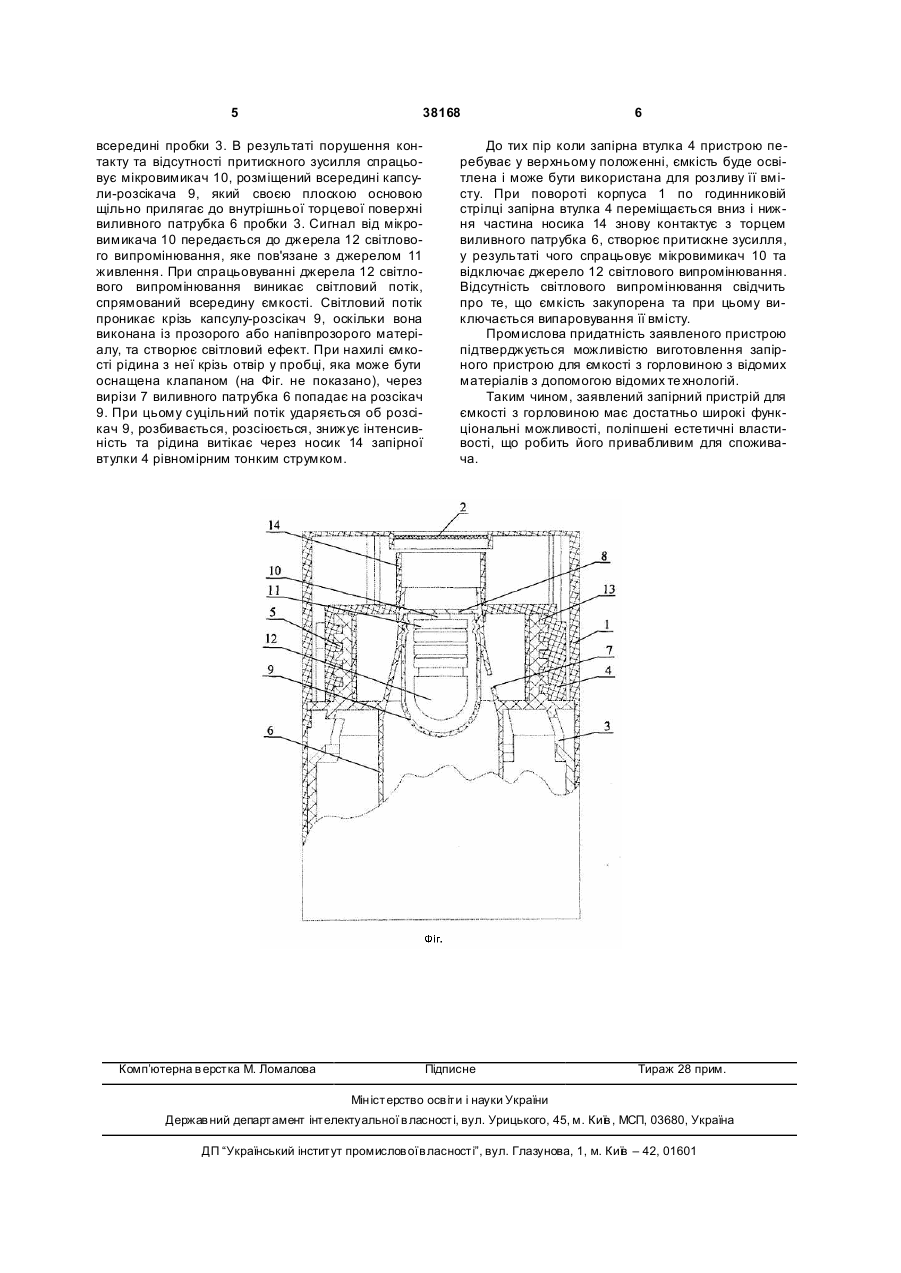

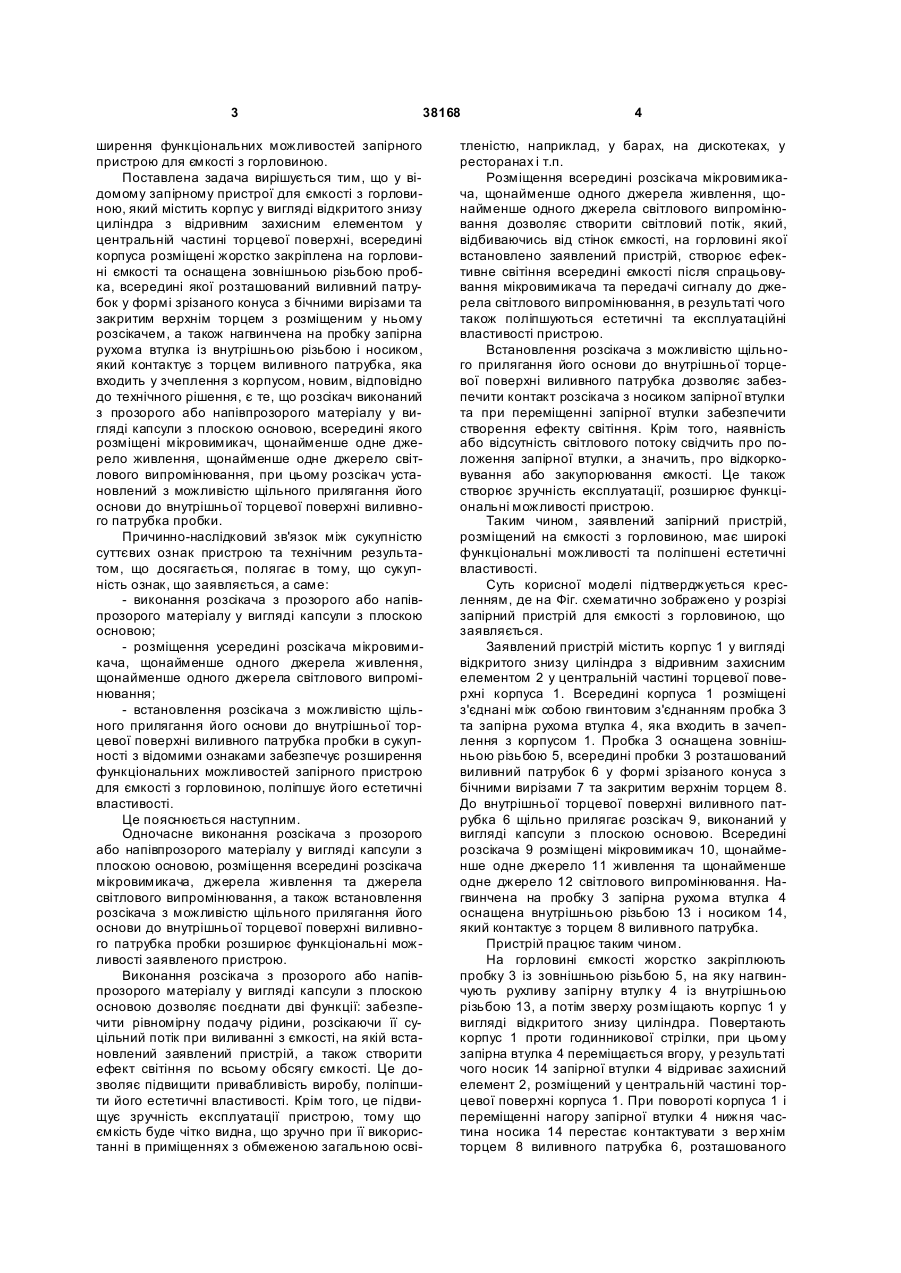

Запірний пристрій для ємкості з горловиною, що містить корпус у ви гляді відкритого знизу циліндра з відривним захисним елементом у центральній частині торцевої поверхні, всередині корпуса розміщені жорстко закріплена на горловині ємкості та оснащена зовнішньою різьбою пробка, всередині якої розташований виливний патрубок у фор 3 38168 ширення функціональних можливостей запірного пристрою для ємкості з горловиною. Поставлена задача вирішується тим, що у відомому запірному пристрої для ємкості з горловиною, який містить корпус у вигляді відкритого знизу циліндра з відривним захисним елементом у центральній частині торцевої поверхні, всередині корпуса розміщені жорстко закріплена на горловині ємкості та оснащена зовнішньою різьбою пробка, всередині якої розташований виливний патрубок у формі зрізаного конуса з бічними вирізами та закритим верхнім торцем з розміщеним у ньому розсікачем, а також нагвинчена на пробку запірна рухома втулка із внутрішньою різьбою і носиком, який контактує з торцем виливного патрубка, яка входить у зчеплення з корпусом, новим, відповідно до технічного рішення, є те, що розсікач виконаний з прозорого або напівпрозорого матеріалу у вигляді капсули з плоскою основою, всередині якого розміщені мікровимикач, щонайменше одне джерело живлення, щонайменше одне джерело світлового випромінювання, при цьому розсікач установлений з можливістю щільного прилягання його основи до внутрішньої торцевої поверхні виливного патрубка пробки. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак пристрою та технічним результатом, що досягається, полягає в тому, що сукупність ознак, що заявляється, а саме: - виконання розсікача з прозорого або напівпрозорого матеріалу у вигляді капсули з плоскою основою; - розміщення усередині розсікача мікровимикача, щонайменше одного джерела живлення, щонайменше одного джерела світлового випромінювання; - встановлення розсікача з можливістю щільного прилягання його основи до внутрішньої торцевої поверхні виливного патрубка пробки в сукупності з відомими ознаками забезпечує розширення функціональних можливостей запірного пристрою для ємкості з горловиною, поліпшує його естетичні властивості. Це пояснюється наступним. Одночасне виконання розсікача з прозорого або напівпрозорого матеріалу у вигляді капсули з плоскою основою, розміщення всередині розсікача мікровимикача, джерела живлення та джерела світлового випромінювання, а також встановлення розсікача з можливістю щільного прилягання його основи до внутрішньої торцевої поверхні виливного патрубка пробки розширює функціональні можливості заявленого пристрою. Виконання розсікача з прозорого або напівпрозорого матеріалу у вигляді капсули з плоскою основою дозволяє поєднати дві функції: забезпечити рівномірну подачу рідини, розсікаючи її суцільний потік при виливанні з ємкості, на якій встановлений заявлений пристрій, а також створити ефект світіння по всьому обсягу ємкості. Це дозволяє підвищити привабливість виробу, поліпшити його естетичні властивості. Крім того, це підвищує зручність експлуатації пристрою, тому що ємкість буде чітко видна, що зручно при її використанні в приміщеннях з обмеженою загальною осві 4 тленістю, наприклад, у барах, на дискотеках, у ресторанах і т.п. Розміщення всередині розсікача мікровимикача, щонайменше одного джерела живлення, щонайменше одного джерела світлового випромінювання дозволяє створити світловий потік, який, відбиваючись від стінок ємкості, на горловині якої встановлено заявлений пристрій, створює ефективне світіння всередині ємкості після спрацьовування мікровимикача та передачі сигналу до джерела світлового випромінювання, в результаті чого також поліпшуються естетичні та експлуатаційні властивості пристрою. Встановлення розсікача з можливістю щільного прилягання його основи до внутрішньої торцевої поверхні виливного патрубка дозволяє забезпечити контакт розсікача з носиком запірної втулки та при переміщенні запірної втулки забезпечити створення ефекту світіння. Крім того, наявність або відсутність світлового потоку свідчить про положення запірної втулки, а значить, про відкорковування або закупорювання ємкості. Це також створює зручність експлуатації, розширює функціональні можливості пристрою. Таким чином, заявлений запірний пристрій, розміщений на ємкості з горловиною, має широкі функціональні можливості та поліпшені естетичні властивості. Суть корисної моделі підтверджується кресленням, де на Фіг. схематично зображено у розрізі запірний пристрій для ємкості з горловиною, що заявляється. Заявлений пристрій містить корпус 1 у вигляді відкритого знизу циліндра з відривним захисним елементом 2 у центральній частині торцевої поверхні корпуса 1. Всередині корпуса 1 розміщені з'єднані між собою гвинтовим з'єднанням пробка 3 та запірна рухома втулка 4, яка входить в зачеплення з корпусом 1. Пробка 3 оснащена зовнішньою різьбою 5, всередині пробки 3 розташований виливний патрубок 6 у формі зрізаного конуса з бічними вирізами 7 та закритим верхнім торцем 8. До внутрішньої торцевої поверхні виливного патрубка 6 щільно прилягає розсікач 9, виконаний у вигляді капсули з плоскою основою. Всередині розсікача 9 розміщені мікровимикач 10, щонайменше одне джерело 11 живлення та щонайменше одне джерело 12 світлового випромінювання. Нагвинчена на пробку 3 запірна рухома втулка 4 оснащена внутрішньою різьбою 13 і носиком 14, який контактує з торцем 8 виливного патрубка. Пристрій працює таким чином. На горловині ємкості жорстко закріплюють пробку 3 із зовнішньою різьбою 5, на яку нагвинчують рухливу запірну втулк у 4 із внутрішньою різьбою 13, а потім зверху розміщають корпус 1 у вигляді відкритого знизу циліндра. Повертають корпус 1 проти годинникової стрілки, при цьому запірна втулка 4 переміщається вгору, у результаті чого носик 14 запірної втулки 4 відриває захисний елемент 2, розміщений у центральній частині торцевої поверхні корпуса 1. При повороті корпуса 1 і переміщенні нагору запірної втулки 4 нижня частина носика 14 перестає контактувати з вер хнім торцем 8 виливного патрубка 6, розташованого 5 38168 всередині пробки 3. В результаті порушення контакту та відсутності притискного зусилля спрацьовує мікровимикач 10, розміщений всередині капсули-розсікача 9, який своєю плоскою основою щільно прилягає до внутрішньої торцевої поверхні виливного патрубка 6 пробки 3. Сигнал від мікровимикача 10 передається до джерела 12 світлового випромінювання, яке пов'язане з джерелом 11 живлення. При спрацьовуванні джерела 12 світлового випромінювання виникає світловий потік, спрямований всередину ємкості. Світловий потік проникає крізь капсулу-розсікач 9, оскільки вона виконана із прозорого або напівпрозорого матеріалу, та створює світловий ефект. При нахилі ємкості рідина з неї крізь отвір у пробці, яка може бути оснащена клапаном (на Фіг. не показано), через вирізи 7 виливного патрубка 6 попадає на розсікач 9. При цьому суцільний потік ударяється об розсікач 9, розбивається, розсіюється, знижує інтенсивність та рідина витікає через носик 14 запірної втулки 4 рівномірним тонким струмком. Комп’ютерна в ерстка М. Ломалова 6 До тих пір коли запірна втулка 4 пристрою перебуває у верхньому положенні, ємкість буде освітлена і може бути використана для розливу її вмісту. При повороті корпуса 1 по годинниковій стрілці запірна втулка 4 переміщається вниз і нижня частина носика 14 знову контактує з торцем виливного патрубка 6, створює притискне зусилля, у результаті чого спрацьовує мікровимикач 10 та відключає джерело 12 світлового випромінювання. Відсутність світлового випромінювання свідчить про те, що ємкість закупорена та при цьому виключається випаровування її вмісту. Промислова придатність заявленого пристрою підтверджується можливістю виготовлення запірного пристрою для ємкості з горловиною з відомих матеріалів з допомогою відомих те хнологій. Таким чином, заявлений запірний пристрій для ємкості з горловиною має достатньо широкі функціональні можливості, поліпшені естетичні властивості, що робить його привабливим для споживача. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
