Магнітоаеродинамічна нереверсивна опора
Номер патенту: 38173
Опубліковано: 15.05.2001
Автори: Вільшун Ірина Миколаївна, Костогриз Олександр Петрович, Міхайленко Андрій Васильович
Текст

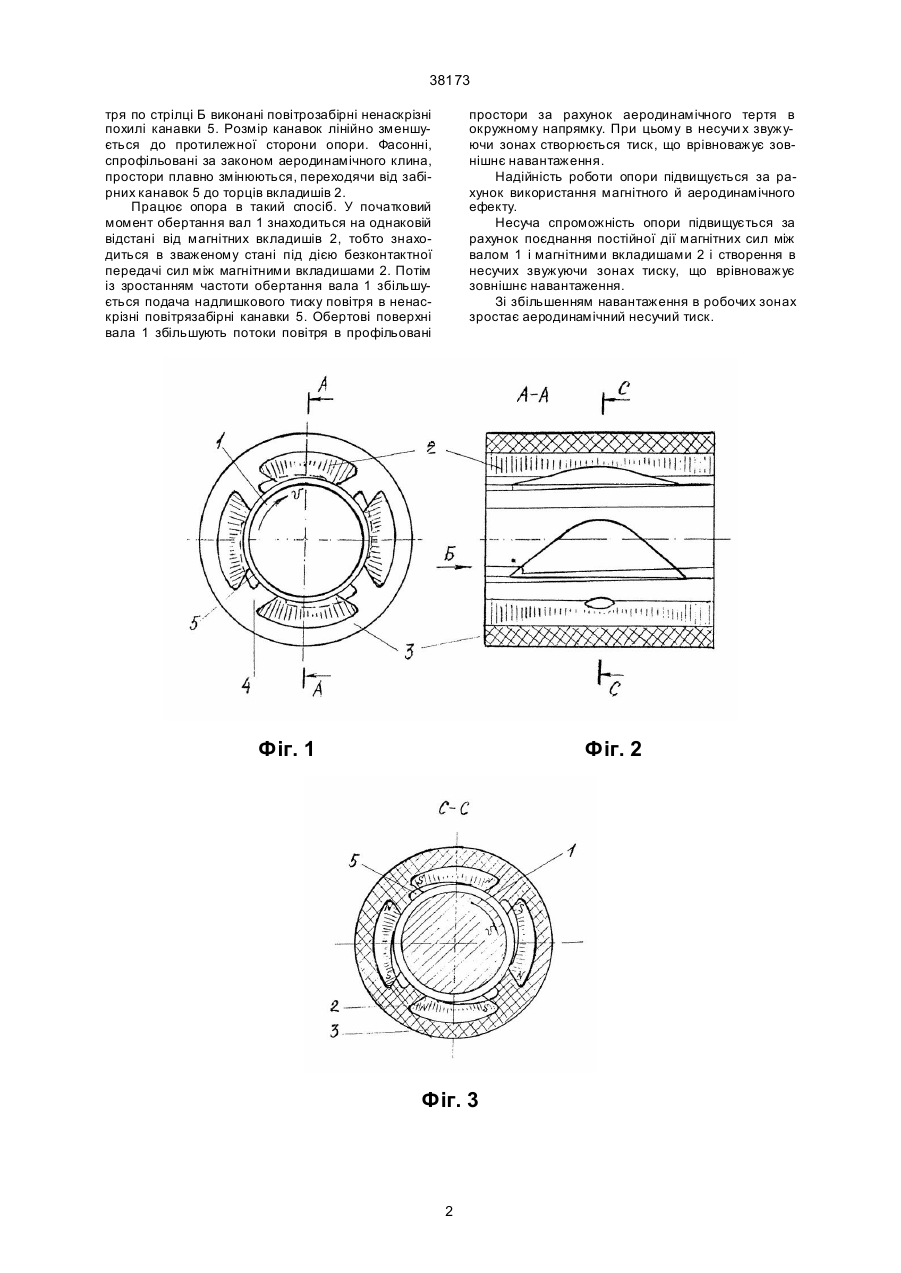

Магнітоаеродинамічна нереверсивна опора, що містить магнітні вкладиші, умонтовані між упорами неметалевої втулки, відрізняє ться тим, що вкладиші виконані з профільованою робочою поверхнею, а в упорах втулки виконані повітрозабірні канавки. (19) (21) 2000063221 (22) 05.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Вільшун Ірина Миколаївна, Михайленко Андрій Васильович, Костогриз Олександр Петрович 38173 тря по стрілці Б виконані повітрозабірні ненаскрізні похилі канавки 5. Розмір канавок лінійно зменшується до протилежної сторони опори. Фасонні, спрофільовані за законом аеродинамічного клина, простори плавно змінюються, переходячи від забірних канавок 5 до торців вкладишів 2. Працює опора в такий спосіб. У початковий момент обертання вал 1 знаходиться на однаковій відстані від магнітних вкладишів 2, тобто знаходиться в зваженому стані під дією безконтактної передачі сил між магнітними вкладишами 2. Потім із зростанням частоти обертання вала 1 збільшується подача надлишкового тиску повітря в ненаскрізні повітрязабірні канавки 5. Обертові поверхні вала 1 збільшують потоки повітря в профільовані простори за рахунок аеродинамічного тертя в окружному напрямку. При цьому в несучи х звужуючи зонах створюється тиск, що врівноважує зовнішнє навантаження. Надійність роботи опори підвищується за рахунок використання магнітного й аеродинамічного ефекту. Несуча спроможність опори підвищується за рахунок поєднання постійної дії магнітних сил між валом 1 і магнітними вкладишами 2 і створення в несучих звужуючи зонах тиску, що врівноважує зовнішнє навантаження. Зі збільшенням навантаження в робочих зонах зростає аеродинамічний несучий тиск. Фіг. 1 Фіг. 2 Фіг. 3 2 38173 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюMagneto-aerodynamical non-reversing support
Автори англійськоюVilshun Iryna Mykolaivna, Mykhailenko Andrii Vasyliovych, Kostohryz Oleksandr Petrovych
Назва патенту російськоюМагнитоаэродинамическая нереверсивная опора
Автори російськоюВильшун Ирина Николаевна, Миайленко Андрей Васильевич, Костогрыз Александр Петрович
МПК / Мітки
МПК: F16C 17/02
Мітки: опора, нереверсивна, магнітоаеродинамічна
