Пристрій для розвантаження скіпа

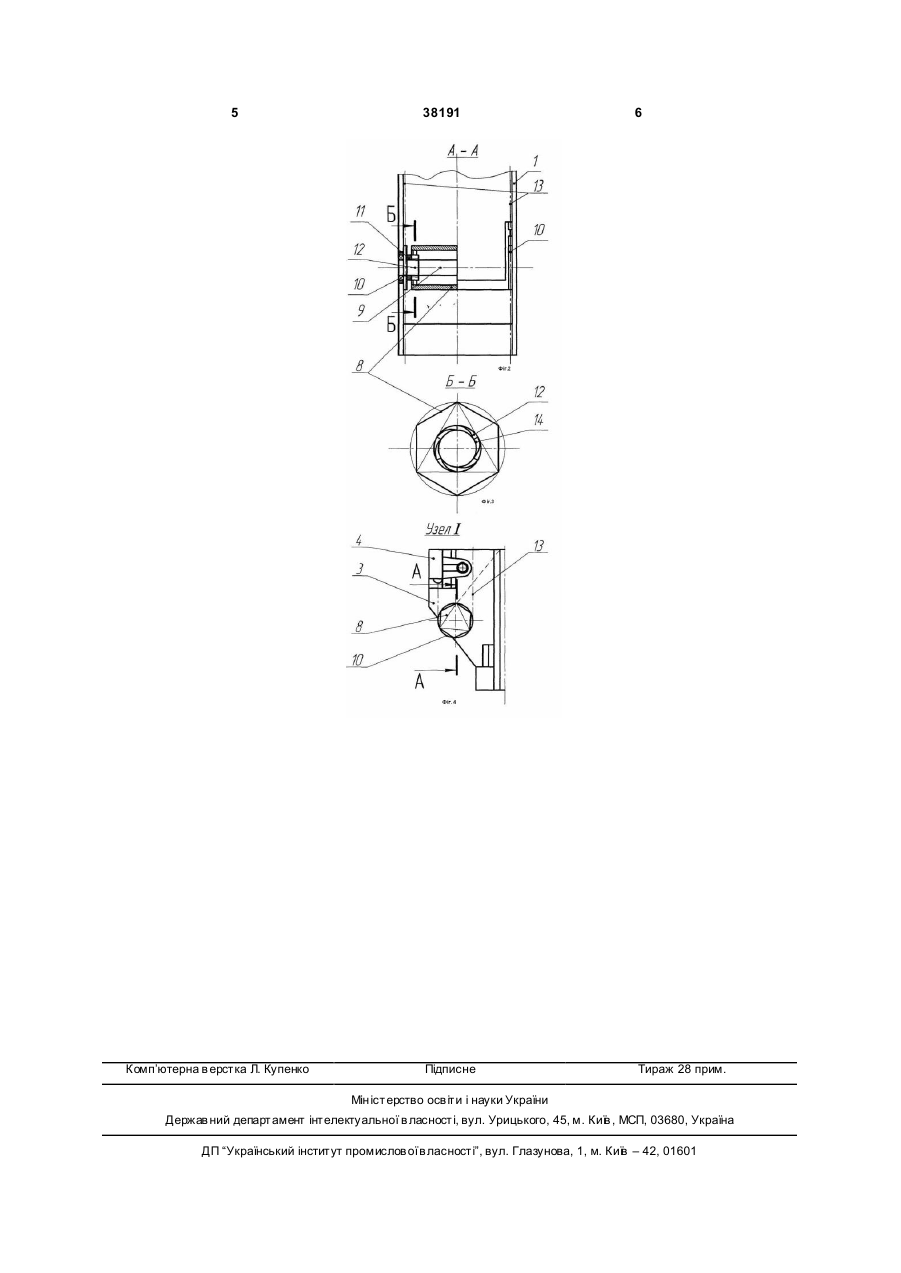

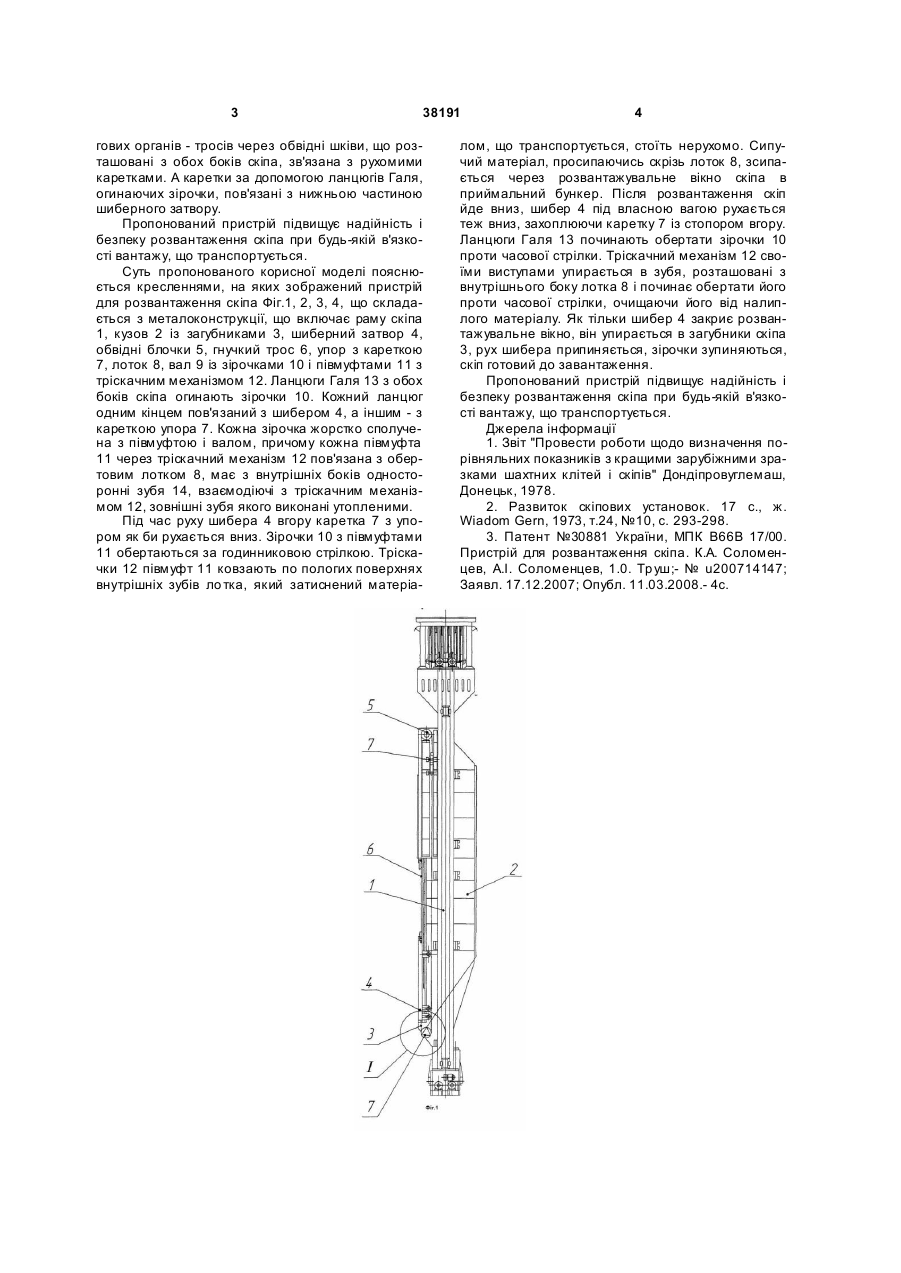

1. Пристрій для розвантаження скіпа, що містить шиберний затвор, рухомі каретки з упорами, розташованими у вертикальних напрямних і механічно зв'язаними за допомогою гнучкого тягового органу і відхиляючих блоків з шиберним затвором, який відрізняється тим, що пристрій містить лоток, змонтований в кінці днища розвантажувально 3 38191 гових органів - тросів через обвідні шківи, що розташовані з обох боків скіпа, зв'язана з рухомими каретками. А каретки за допомогою ланцюгів Галя, огинаючих зірочки, пов'язані з нижньою частиною шиберного затвору. Пропонований пристрій підвищує надійність і безпеку розвантаження скіпа при будь-якій в'язкості вантажу, що транспортується. Суть пропонованого корисної моделі пояснюється кресленнями, на яких зображений пристрій для розвантаження скіпа Фіг.1, 2, 3, 4, що складається з металоконструкції, що включає раму скіпа 1, кузов 2 із загубниками 3, шиберний затвор 4, обвідні блочки 5, гнучкий трос 6, упор з кареткою 7, лоток 8, вал 9 із зірочками 10 і півмуфтами 11 з тріскачним механізмом 12. Ланцюги Галя 13 з обох боків скіпа огинають зірочки 10. Кожний ланцюг одним кінцем пов'язаний з шибером 4, а іншим - з кареткою упора 7. Кожна зірочка жорстко сполучена з півмуфтою і валом, причому кожна півмуфта 11 через тріскачний механізм 12 пов'язана з обертовим лотком 8, має з внутрішніх боків односторонні зубя 14, взаємодіючі з тріскачним механізмом 12, зовнішні зубя якого виконані утопленими. Під час руху шибера 4 вгору каретка 7 з упором як би рухається вниз. Зірочки 10 з півмуфтами 11 обертаються за годинниковою стрілкою. Тріскачки 12 півмуфт 11 ковзають по пологих поверхнях внутрішніх зубів ло тка, який затиснений матеріа 4 лом, що транспортується, стоїть нерухомо. Сипучий матеріал, просипаючись скрізь лоток 8, зсипається через розвантажувальне вікно скіпа в приймальний бункер. Після розвантаження скіп йде вниз, шибер 4 під власною вагою рухається теж вниз, захоплюючи каретку 7 із стопором вгору. Ланцюги Галя 13 починають обертати зірочки 10 проти часової стрілки. Тріскачний механізм 12 своїми виступами упирається в зубя, розташовані з внутрішнього боку лотка 8 і починає обертати його проти часової стрілки, очищаючи його від налиплого матеріалу. Як тільки шибер 4 закриє розвантажувальне вікно, він упирається в загубники скіпа 3, рух шибера припиняється, зірочки зупиняються, скіп готовий до завантаження. Пропонований пристрій підвищує надійність і безпеку розвантаження скіпа при будь-якій в'язкості вантажу, що транспортується. Джерела інформації 1. Звіт "Провести роботи щодо визначення порівняльних показників з кращими зарубіжними зразками шахтних клітей і скіпів" Дондіпровуглемаш, Донецьк, 1978. 2. Развиток скіпових установок. 17 с., ж. Wiadom Gern, 1973, т.24, №10, с. 293-298. 3. Патент №30881 України, МПК В66В 17/00. Пристрій для розвантаження скіпа. К.А. Соломенцев, A.I. Соломенцев, 1.0. Тр уш;- № u200714147; Заявл. 17.12.2007; Опубл. 11.03.2008.- 4с. 5 Комп’ютерна в ерстка Л. Купенко 38191 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
