 (21) 2000063562

(54) (57)                                                                          Дата прийняття

                                                                                        рішення

                                                                                        10 квітня 2001р.

             Ємнісний датчик деформації, що містить твердий діелектрик, виготовлений з полімеру, металічні електроди, розташовані з протилежних сторін діелектрика, відвідні контакти, який відрізняється тим, що як твердий діелектрик виб­рано вологочутливий співполімер на основі полівінілпіролідону і ефірів метакрилової кислоти, і окрім цього, він має сферичну поверхню з радіусом кривизни ~ 10см.

Текст

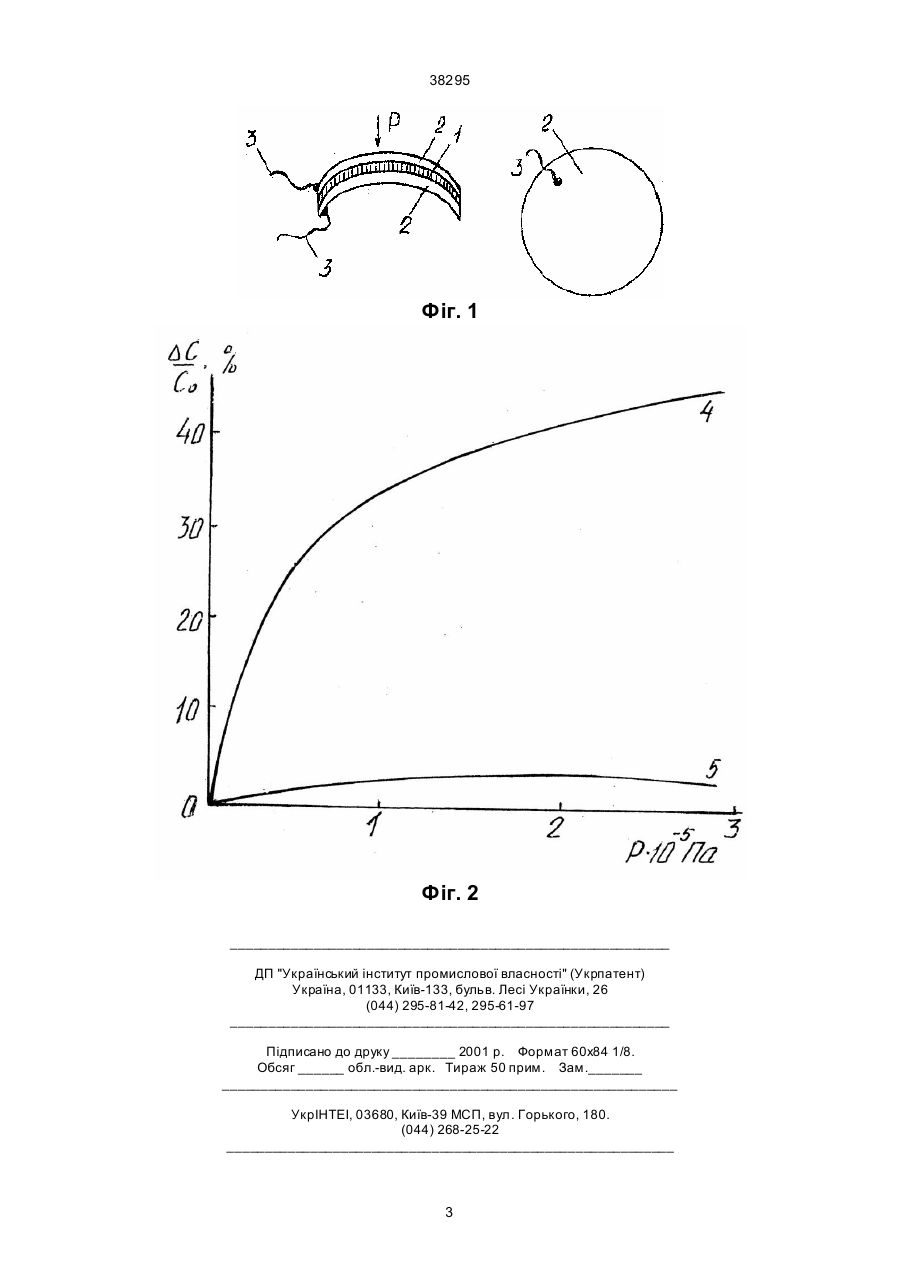

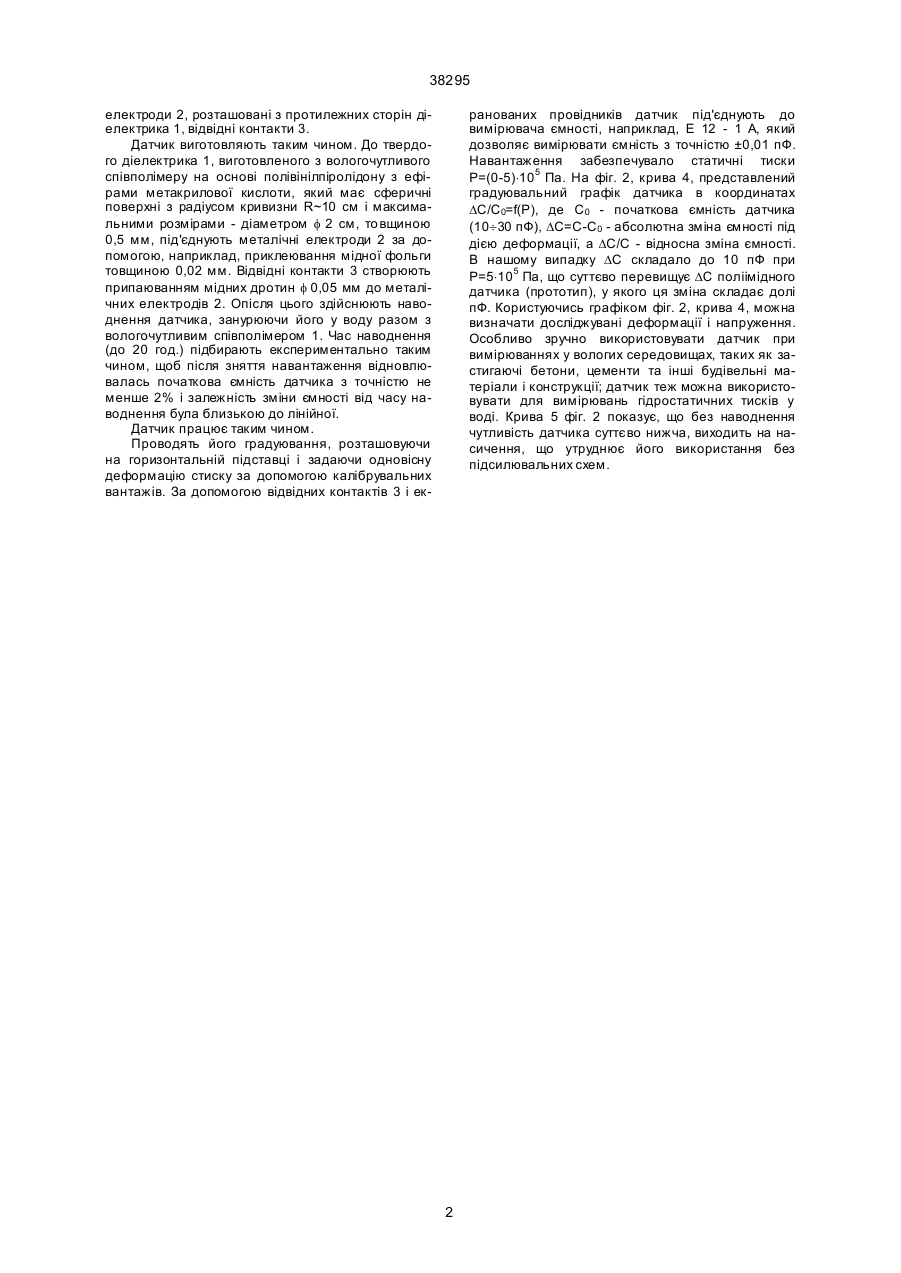

Ємнісний датчик деформації, що містить твердий діелектрик, виготовлений з полімеру, металічні електроди, розташовані з протилежних сторін діелектрика, відвідні контакти, який відрізняється тим, що як твердий діелектрик вибрано вологочутливий співполімер на основі полівінілпіролідону і ефірів метакрилової кислоти, і, окрім цього, він має сферичну поверхню з радіусом кривизни ~ 10 см. (19) (21) 2000063562 (22) 20.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Варшава Славомир Степанович, Шекета Марія Леонтіївна, Суберляк Олег Володимирович, Дем'ян Мирослав Лукич, Лучко Йосип Йосипович (73) Державний університет "Львівська політехніка", Фізико-механічний інститут ім. Г.В. Карпенка НАН України 38295 електроди 2, розташовані з протилежних сторін діелектрика 1, відвідні контакти 3. Датчик виготовляють таким чином. До твердого діелектрика 1, виготовленого з вологочутливого співполімеру на основі полівінілпіролідону з ефірами метакрилової кислоти, який має сферичні поверхні з радіусом кривизни R~10 см і максимальними розмірами - діаметром f 2 см, то вщиною 0,5 мм, під'єднують металічні електроди 2 за допомогою, наприклад, приклеювання мідної фольги товщиною 0,02 мм. Відвідні контакти 3 створюють припаюванням мідних дротин f 0,05 мм до металічних електродів 2. Опісля цього здійснюють наводнення датчика, занурюючи його у воду разом з вологочутливим співполімером 1. Час наводнення (до 20 год.) підбирають експериментально таким чином, щоб після зняття навантаження відновлювалась початкова ємність датчика з точністю не менше 2% і залежність зміни ємності від часу наводнення була близькою до лінійної. Датчик працює таким чином. Проводять його градуювання, розташовуючи на горизонтальній підставці і задаючи одновісну деформацію стиску за допомогою калібрувальних вантажів. За допомогою відвідних контактів 3 і ек ранованих провідників датчик під'єднують до вимірювача ємності, наприклад, Е 12 - 1 А, який дозволяє вимірювати ємність з точністю ±0,01 пФ. Навантаження забезпечувало статичні тиски Р=(0-5)×105 Па. На фіг. 2, крива 4, представлений градуювальний графік датчика в координатах DС/С0=f(P), де C0 - початкова ємність датчика (10¸30 пФ), DС=С-C0 - абсолютна зміна ємності під дією деформації, а DС/С - відносна зміна ємності. В нашому випадку DС складало до 10 пФ при Р=5×105 Па, що суттєво перевищує DС поліімідного датчика (прототип), у якого ця зміна складає долі пФ. Користуючись графіком фіг. 2, крива 4, можна визначати досліджувані деформації і напруження. Особливо зручно використовувати датчик при вимірюваннях у вологих середовищах, таких як застигаючі бетони, цементи та інші будівельні матеріали і конструкції; датчик теж можна використовувати для вимірювань гідростатичних тисків у воді. Крива 5 фіг. 2 показує, що без наводнення чутливість датчика суттєво нижча, виходить на насичення, що утруднює його використання без підсилювальних схем. 2 38295 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Capacitor strain gage

Автори англійською

Varshava Slavomyr Stepanovych, Sheketa Maria Leontiivna, Suberliak Oleh Volodymyrovych, Demian Myroslav Lukych, Luchko Yosyp Yosypovych

Назва патенту російською

Емкостный датчик деформации

Автори російською

Варшава Славомир Степанович, Шекета Мария Леонтьевна, Суберляк Олег Владимирович, Демьян Мирослав Лукич, Лучко Иосиф Иосифович

МПК / Мітки

МПК: G01L 9/12, G01L 9/00

Мітки: ємнісний, деформації, датчик
