Система клімат-контролю для електротехнічного блока газоперекачувального агрегату

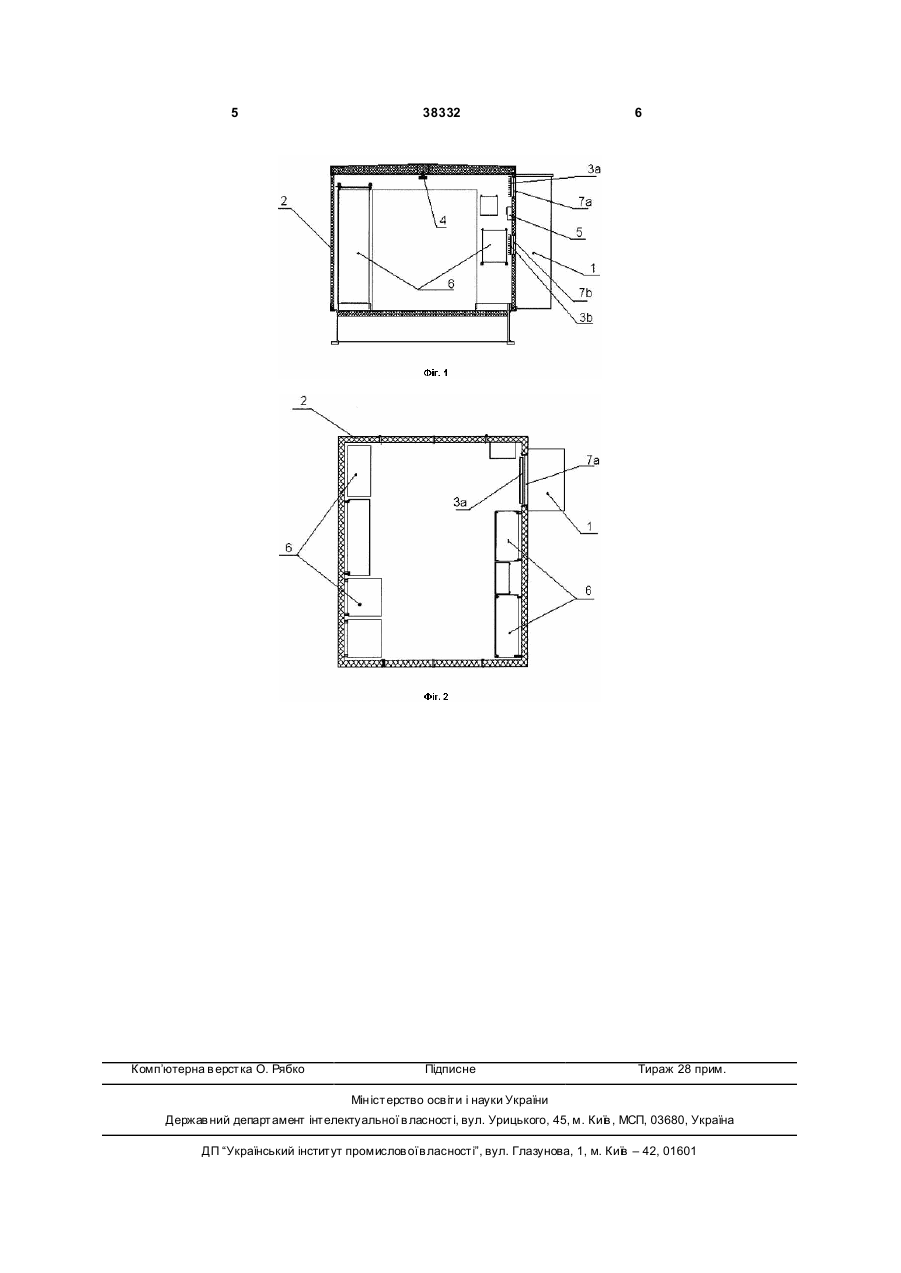

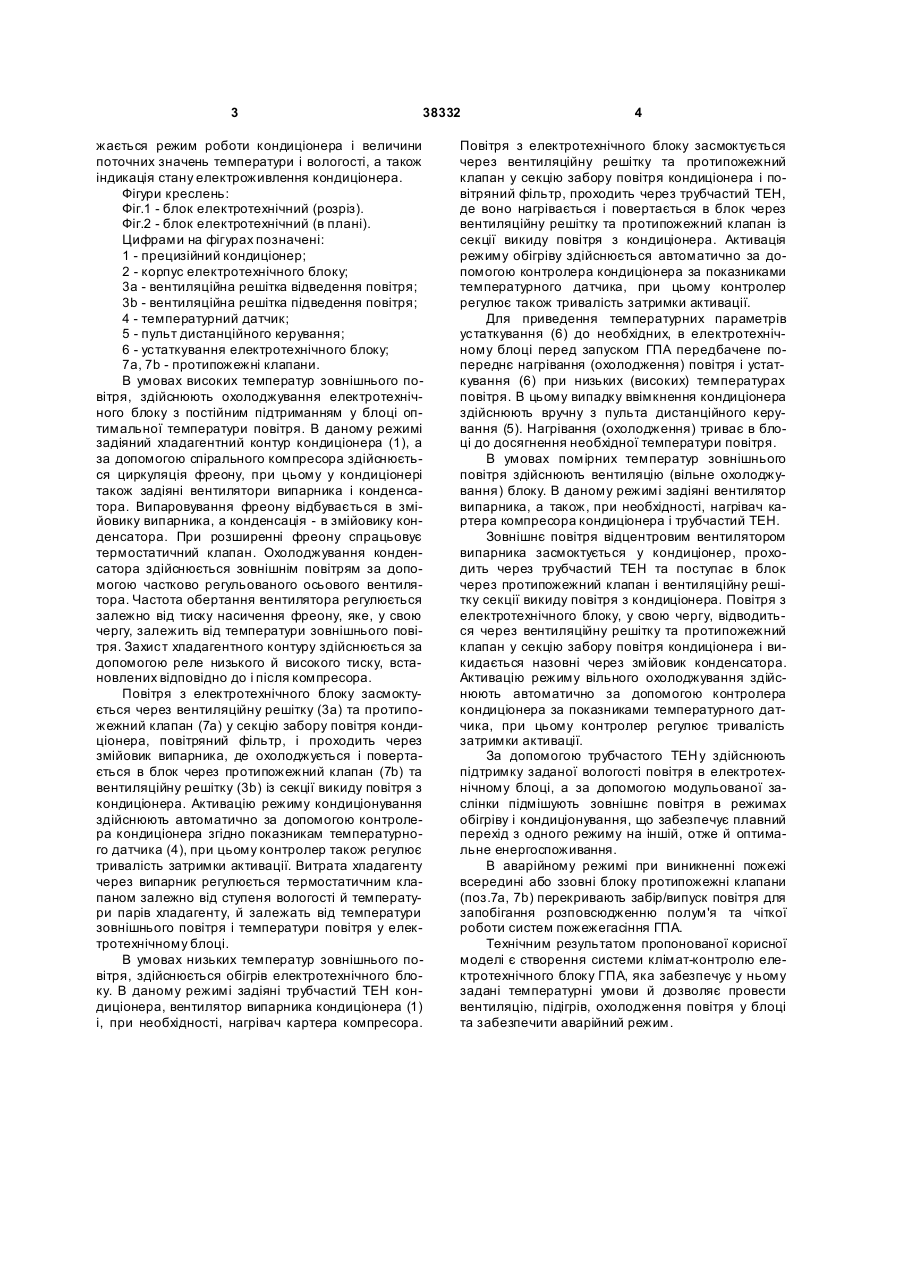

1. Система клімат-контролю для електротехнічного блока газоперекачувального агрегату, що містить пристрій для вентиляції і вентиляційні ре 3 38332 жається режим роботи кондиціонера і величини поточних значень температури і вологості, а також індикація стану електроживлення кондиціонера. Фігури креслень: Фіг.1 - блок електротехнічний (розріз). Фіг.2 - блок електротехнічний (в плані). Цифрами на фігурах позначені: 1 - прецизійний кондиціонер; 2 - корпус електротехнічного блоку; 3а - вентиляційна решітка відведення повітря; 3b - вентиляційна решітка підведення повітря; 4 - температурний датчик; 5 - пульт дистанційного керування; 6 - устаткування електротехнічного блоку; 7а, 7b - протипожежні клапани. В умовах високих температур зовнішнього повітря, здійснюють охолоджування електротехнічного блоку з постійним підтриманням у блоці оптимальної температури повітря. В даному режимі задіяний хладагентний контур кондиціонера (1), а за допомогою спірального компресора здійснюється циркуляція фреону, при цьому у кондиціонері також задіяні вентилятори випарника і конденсатора. Випаровування фреону відбувається в змійовику випарника, а конденсація - в змійовику конденсатора. При розширенні фреону спрацьовує термостатичний клапан. Охолоджування конденсатора здійснюється зовнішнім повітрям за допомогою частково регульованого осьового вентилятора. Частота обертання вентилятора регулюється залежно від тиску насичення фреону, яке, у свою чергу, залежить від температури зовнішнього повітря. Захист хладагентного контуру здійснюється за допомогою реле низького й високого тиску, встановлених відповідно до і після компресора. Повітря з електротехнічного блоку засмоктується через вентиляційну решітку (3а) та протипожежний клапан (7а) у секцію забору повітря кондиціонера, повітряний фільтр, і проходить через змійовик випарника, де охолоджується і повертається в блок через протипожежний клапан (7b) та вентиляційну решітку (3b) із секції викиду повітря з кондиціонера. Активацію режиму кондиціонування здійснюють автоматично за допомогою контролера кондиціонера згідно показникам температурного датчика (4), при цьому контролер також регулює тривалість затримки активації. Витрата хладагенту через випарник регулюється термостатичним клапаном залежно від ступеня вологості й температури парів хладагенту, й залежать від температури зовнішнього повітря і температури повітря у електротехнічному блоці. В умовах низьких температур зовнішнього повітря, здійснюється обігрів електротехнічного блоку. В даному режимі задіяні трубчастий ТЕН кондиціонера, вентилятор випарника кондиціонера (1) і, при необхідності, нагрівач картера компресора. 4 Повітря з електротехнічного блоку засмоктується через вентиляційну решітку та протипожежний клапан у секцію забору повітря кондиціонера і повітряний фільтр, проходить через трубчастий ТЕН, де воно нагрівається і повертається в блок через вентиляційну решітку та протипожежний клапан із секції викиду повітря з кондиціонера. Активація режиму обігріву здійснюється автоматично за допомогою контролера кондиціонера за показниками температурного датчика, при цьому контролер регулює також тривалість затримки активації. Для приведення температурних параметрів устаткування (6) до необхідних, в електротехнічному блоці перед запуском ГПА передбачене попереднє нагрівання (охолодження) повітря і устаткування (6) при низьких (високих) температурах повітря. В цьому випадку ввімкнення кондиціонера здійснюють вручну з пульта дистанційного керування (5). Нагрівання (охолодження) триває в блоці до досягнення необхідної температури повітря. В умовах помірних температур зовнішнього повітря здійснюють вентиляцію (вільне охолоджування) блоку. В даному режимі задіяні вентилятор випарника, а також, при необхідності, нагрівач картера компресора кондиціонера і трубчастий ТЕН. Зовнішнє повітря відцентровим вентилятором випарника засмоктується у кондиціонер, проходить через трубчастий ТЕН та поступає в блок через протипожежний клапан і вентиляційну решітку секції викиду повітря з кондиціонера. Повітря з електротехнічного блоку, у свою чергу, відводиться через вентиляційну решітку та протипожежний клапан у секцію забору повітря кондиціонера і викидається назовні через змійовик конденсатора. Активацію режиму вільного охолоджування здійснюють автоматично за допомогою контролера кондиціонера за показниками температурного датчика, при цьому контролер регулює тривалість затримки активації. За допомогою трубчастого ТЕН у здійснюють підтримку заданої вологості повітря в електротехнічному блоці, а за допомогою модульованої заслінки підмішують зовнішнє повітря в режимах обігріву і кондиціонування, що забезпечує плавний перехід з одного режиму на іншій, отже й оптимальне енергоспоживання. В аварійному режимі при виникненні пожежі всередині або ззовні блоку протипожежні клапани (поз.7а, 7b) перекривають забір/випуск повітря для запобігання розповсюдженню полум'я та чіткої роботи систем пожежегасіння ГПА. Технічним результатом пропонованої корисної моделі є створення системи клімат-контролю електротехнічного блоку ГПА, яка забезпечує у ньому задані температурні умови й дозволяє провести вентиляцію, підігрів, охолодження повітря у блоці та забезпечити аварійний режим. 5 Комп’ютерна в ерстка О. Рябко 38332 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
